Schmitzker No5 12 kW Wasserführender Kamineinsatz
Lieferzeit: 1 bis 3 Werktage

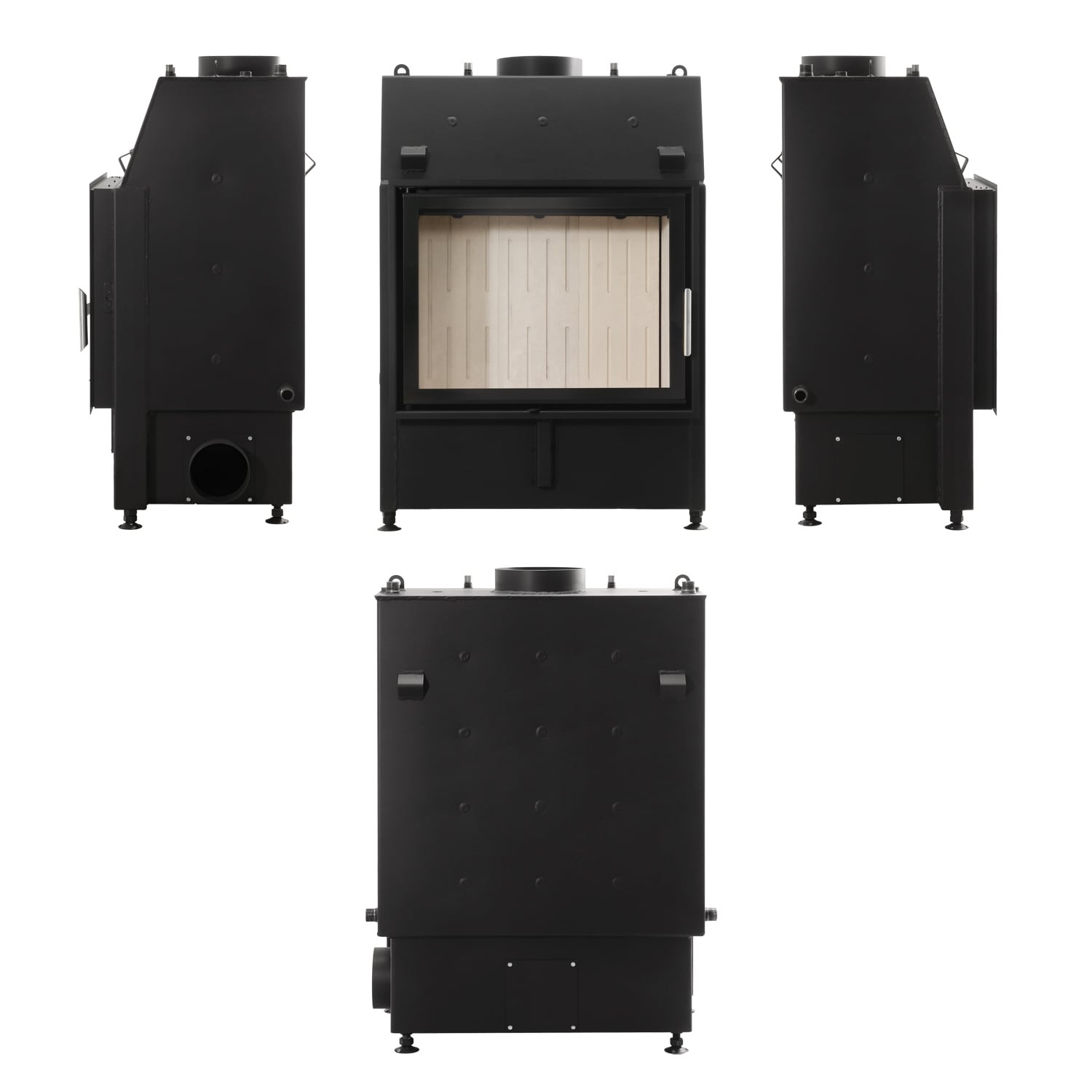

Schmitzker No5 Wasserführender Kamineinsatz mit großer Vollverglasung

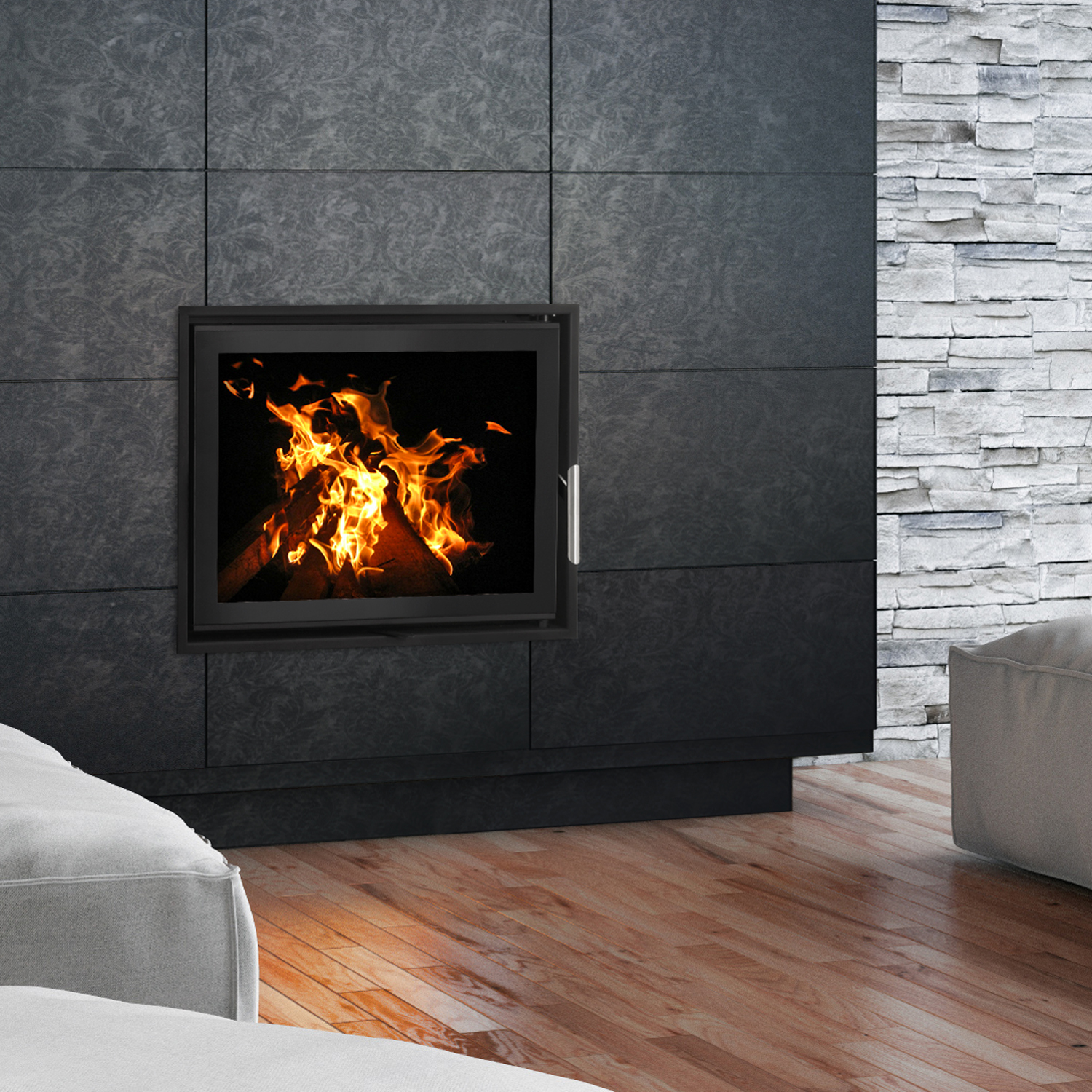

Der Schmitzker No5 Wasserführender Kamineinsatz setzt Ihr Kaminfeuer beeindruckend in Szene. Die große, vollverglaste Brennraumtür lässt viel Raum für einen faszinierenden Blick auf die Flammen.
Entsprechend Ihres Wärmebedarfs erhalten Sie den wasserführenden Kamineinsatz No5 mit einer Leistung von 12 kW oder 17 kW. Flexible Anschlussmöglichkeiten für den Wasserkreislauf und die externe Zuluft garantieren Ihnen absolute Gestaltungsfreiheit bei der Installation Ihres neuen Kamineinsatzes.

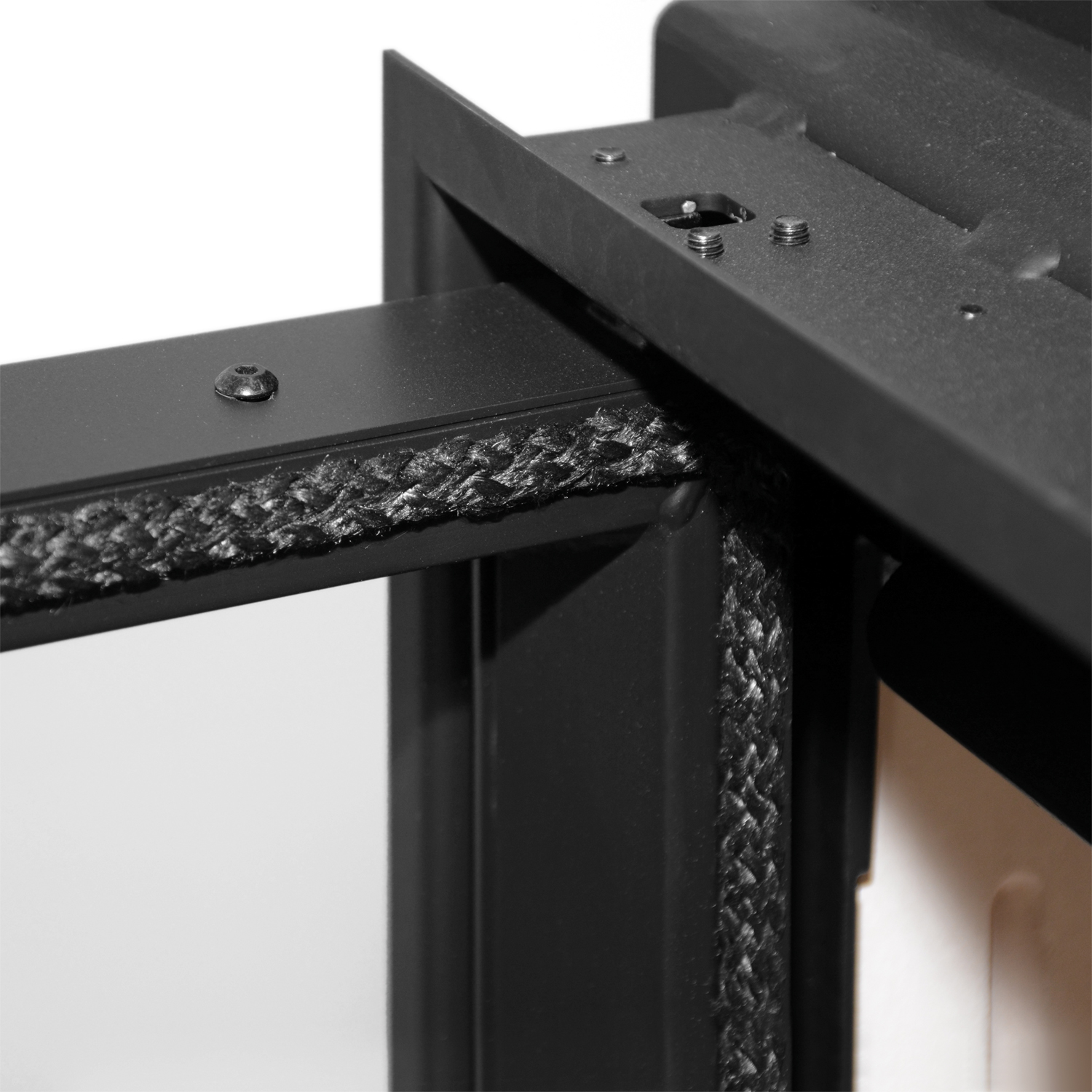

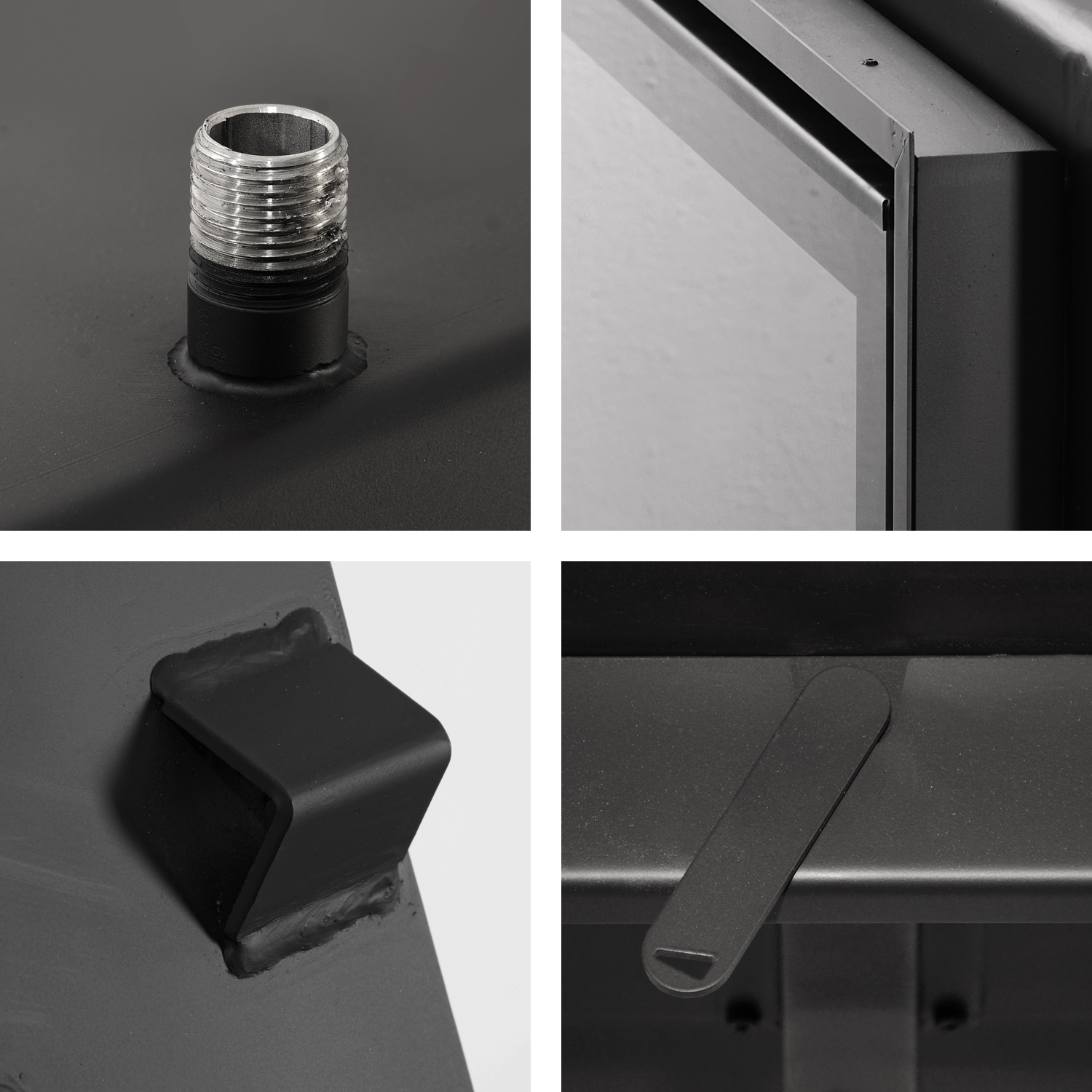

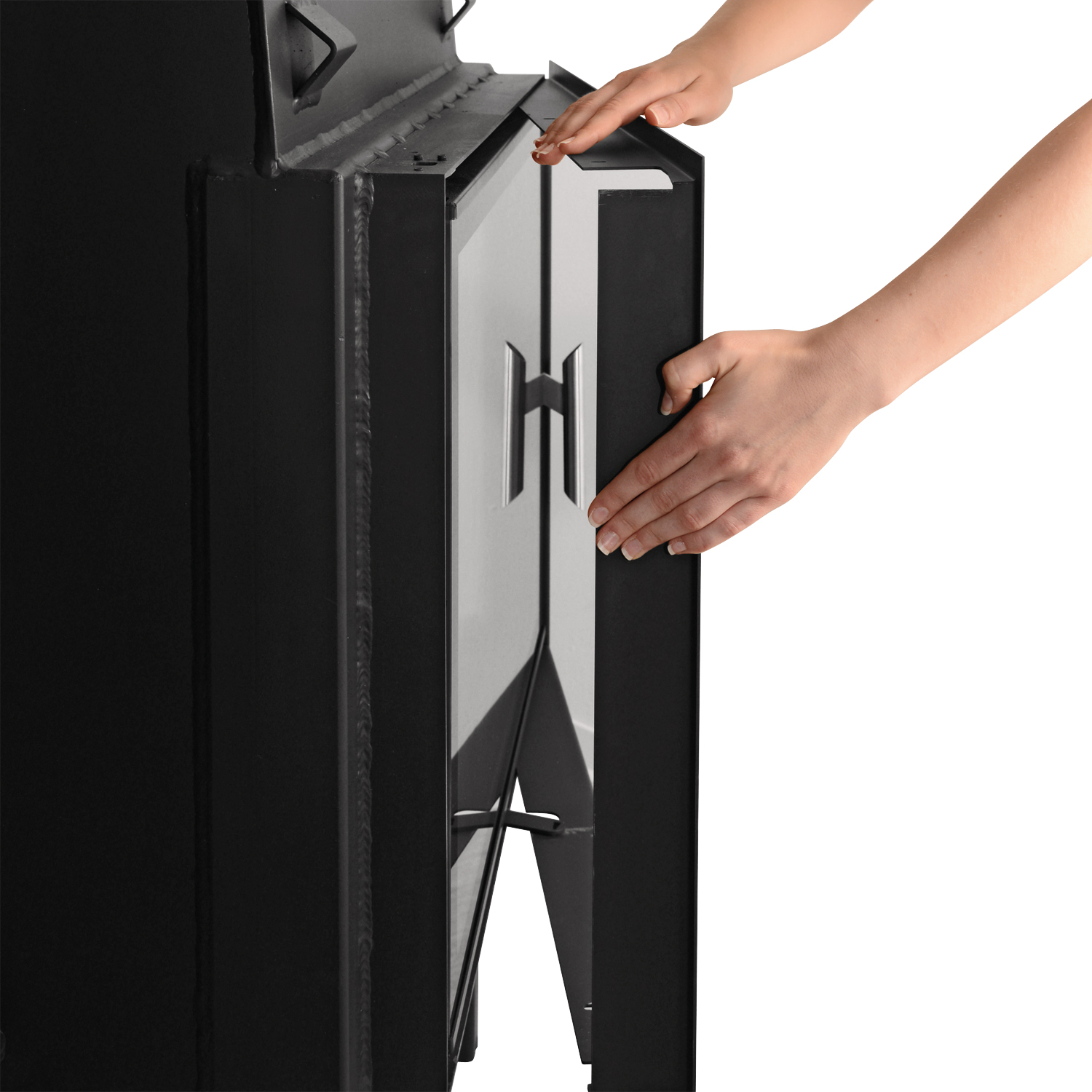

Technische Details wie die Transportlaschen für eine leichte Verbringung oder der abnehmbare Blendramen zur mühelosen Montage sorgen für einen bequemen Einbau von No5. Mit 11,5 kW Nennwärmeleistung und einer wasserseitigen Leistung von 7,5 kW eignet er sich optimal für die Anbindung an Ihre Zentralheizung.
Besonderheiten & Vorteile
- Großes Sichtfenster
Die verglaste Feuerraumtür von No5 ist mit 71 x 54 cm so groß, dass jeder Betrachter sofort vom Blick auf das Feuer in den Bann gezogen wird. Die integrierte Scheibenspülung sorgt dafür, dass diese faszinierende Sicht lange ungetrübt bleibt. - Selbstkühlender Edelstahltürgriff

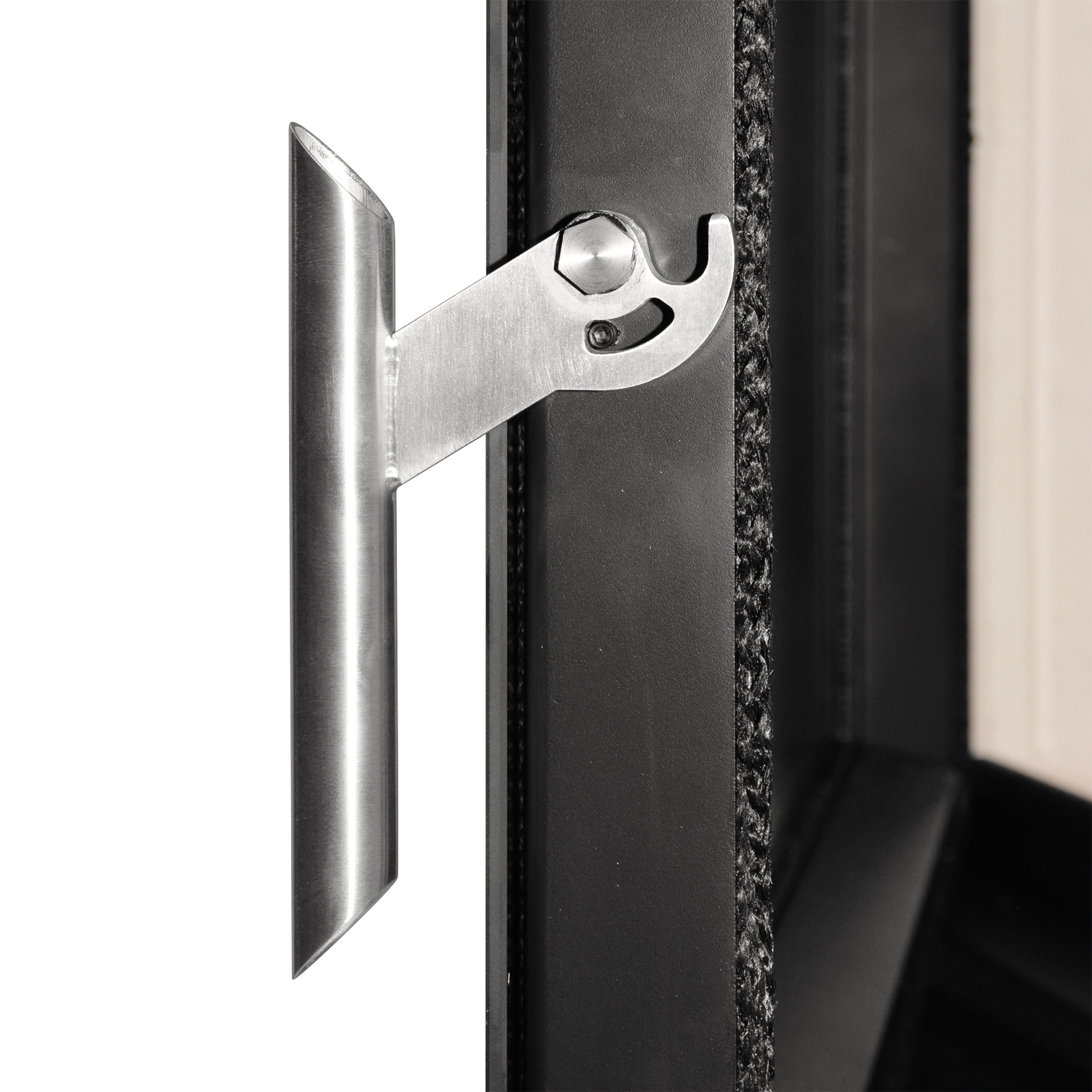

Der elegant geformte Edelstahlgriff der Brennraumtür kühlt sich durch Luftzirkulation selbst und verringert damit das Verbrennungsrisiko. - Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes, ursprünglich aus Ton erzeugtes Material und zeichnet sich neben einer guten Wärmeleitung durch seine selbstreinigende Wirkung aus: Der Brennraum bleibt immer hell und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. - Integrierte Wassertasche
Der Kamineinsatz No5 von Schmitzker ist mit einer 50-Liter-Wassertasche ausgestattet und kann dadurch an die Zentralheizung Ihres Hauses angeschlossen werden. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich. - Praktisches Zubehör

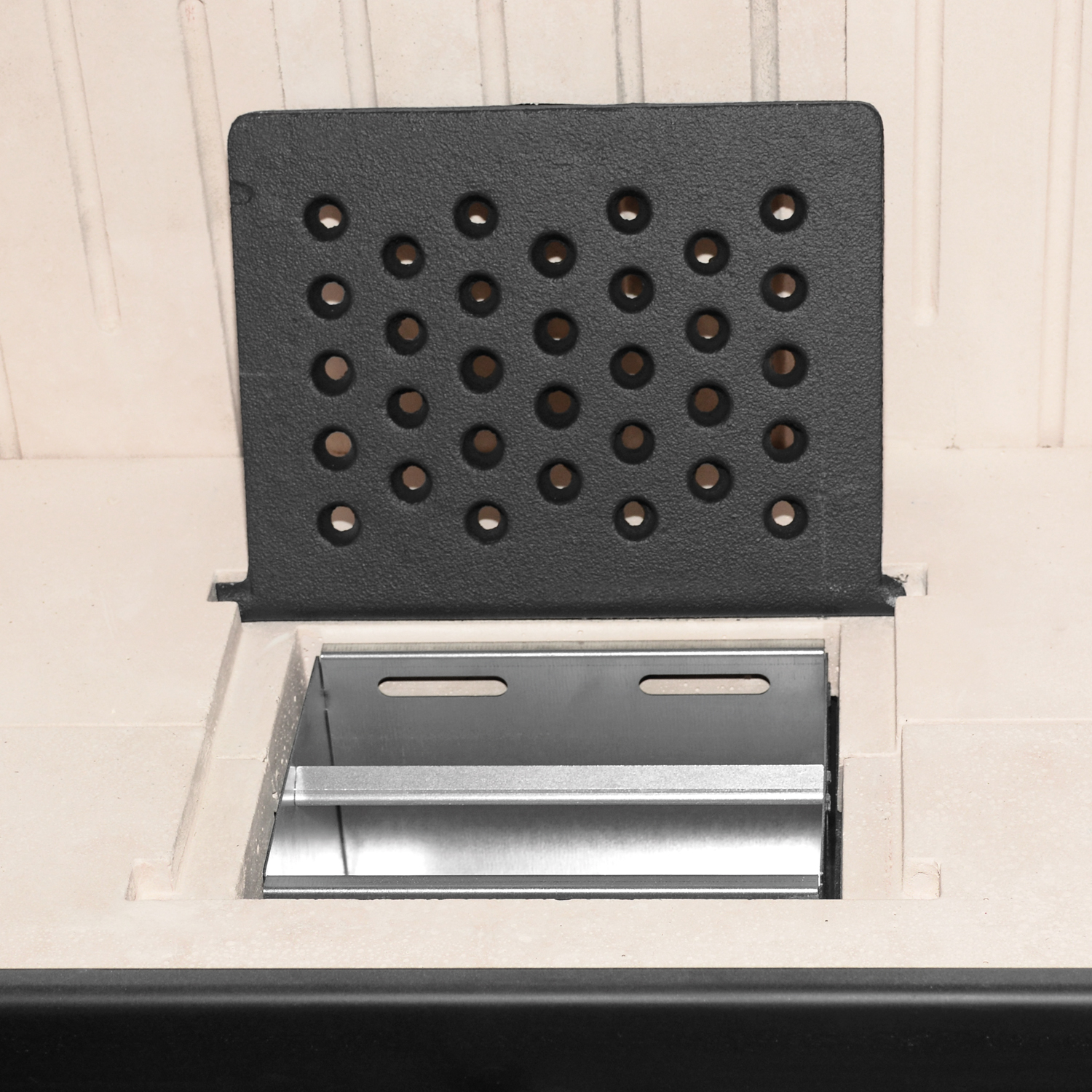

Weitere nützliche Elemente wie der selbstkühlende Edelstahltürgriff oder der praktische Aschetopf sorgen dafür, dass Sie die Nutzung des wasserführenden Kamineinsatzes lange Zeit genießen werden.
Anwendung & Einsatzbereich
Der Schmitzker No5 Wasserführender Kamineinsatz wird inklusive thermischer Ablaufsicherung und Überdruckventil geliefert und enthält drei Möglichkeiten zum Anschluss der externen Zuluft. Die Zufuhr von Primär- und Sekundärluft wird komfortabel über einen Regler unter der Brennraumtür gesteuert.

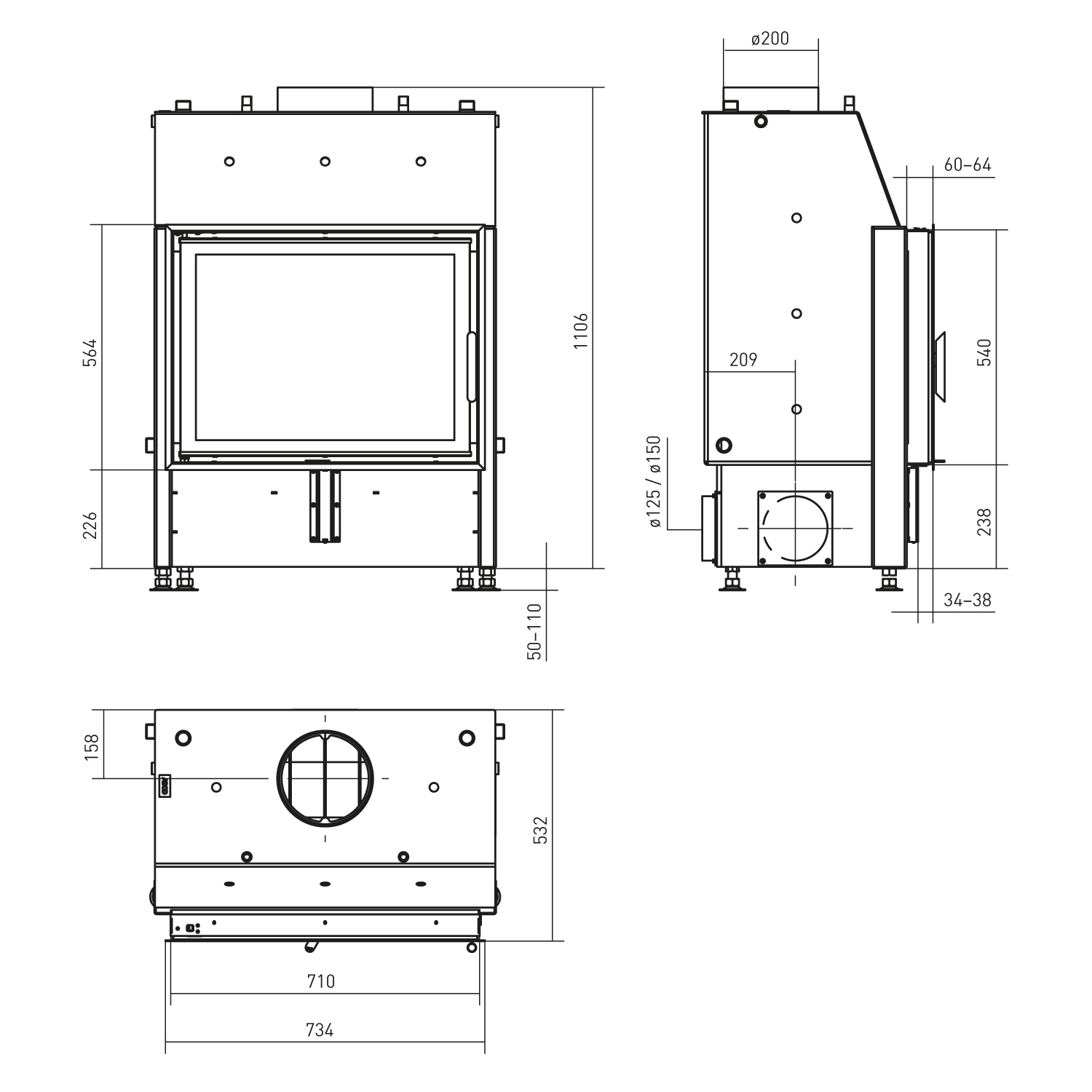

So können Sie den Verbrennungsprozess mit einem Handgriff optimieren und durch einen langsamen, kontrollierten Abbrand zur Schonung der Umwelt beitragen. Mit einem Gewicht von 280 kg und den Maßen 1100-1160 x 823 x 532 mm sollte die Aufstellung zu zweit erfolgen und ein stabiler Stellplatz vorab eingeplant werden.

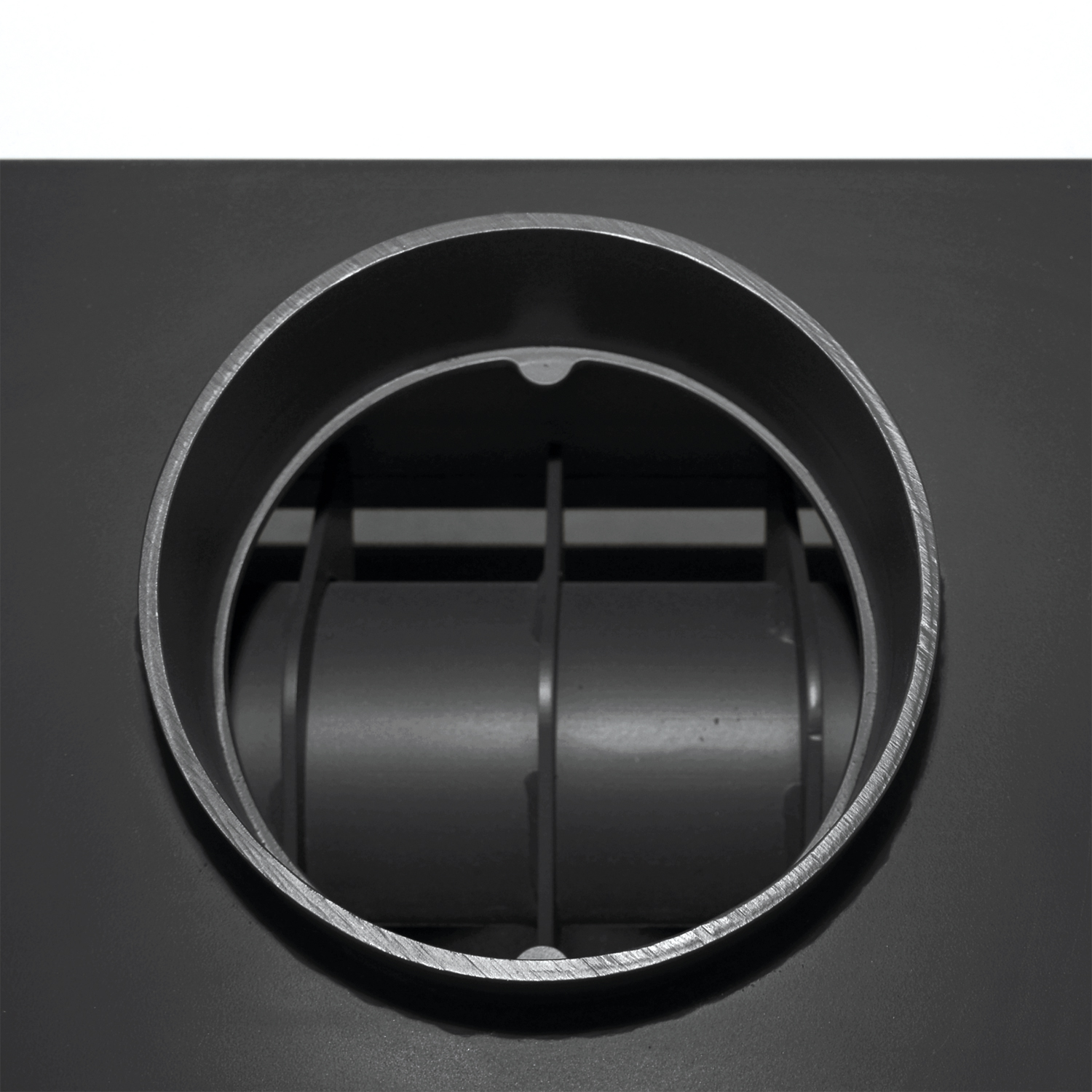

Der Rauchrohranschluss erfolgt oben mit einem Durchmesser von 200 mm. Für die externe Zuluft steht ein 125 mm Anschluss zur Verfügung. Als Brennstoffe sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 60 cm zugelassen.
Natürlich bekommen Sie bei uns auch alle wichtigen Zubehör-Teile für Ihren wasserführenden Kamineinsatz von Schmitzker. Benötigen Sie zum Beispiel noch Ofenrohre zum Anschluss an den Schornstein?
Zulassungen & Normen
- DIN EN 13229 - Europäische Norm für Kamineinsätze und offene Kamine
- BImSchV Stufe II - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- DIN Plus - Qualitätszertifikat für Feuerstätten mit erhöhten Anforderungen
- Zulassung für die Schweiz nach VKF - Vereinigung Kantonaler Feuerversicherungen
- Münchner Norm - Erfüllt die verschärften Emissionsgrenzwerte der Stadt München
- Regensburger Norm - Erfüllt die verschärften Emissionsgrenzwerte der Stadt Regensburg
- Aachener Norm - Erfüllt die verschärften Emissionsgrenzwerte der Stadt Aachen
FAQ: Häufige Fragen zum Schmitzker No5 Wasserführender Kamineinsatz
Für welche Raumgröße eignet sich der Schmitzker No5 Wasserführender Kamineinsatz?
Mit 11,5 kW Nennwärmeleistung eignet sich der Kamineinsatz für Räume bis ca. 230 m² in gut gedämmten Gebäuden. Davon gehen 7,5 kW an das Heizungswasser und 4 kW direkt als Strahlungswärme an den Aufstellraum. Die tatsächliche Heizleistung hängt von der Gebäudedämmung und gewünschten Raumtemperatur ab.
Kann ich den Schmitzker No5 selbst aufstellen oder brauche ich einen Fachbetrieb?
Aufgrund des Gewichts von 280 kg und der wasserseitigen Anschlüsse sollte die Installation durch einen Fachbetrieb erfolgen. Der Anschluss an die Heizungsanlage, die Abgasführung und die Abnahme durch den Schornsteinfeger erfordern Fachkenntnisse. Die Transportlaschen und der abnehmbare Blendramen erleichtern jedoch die Montage erheblich.
Welches Holz eignet sich für den Schmitzker No5 Wasserführender Kamineinsatz?
Verwenden Sie ausschließlich naturbelassenes, ofentrockenes Scheitholz oder Holzbriketts mit maximal 20% Restfeuchte. Geeignete Holzarten sind Buche, Eiche, Esche oder Birke. Die maximale Scheitlänge beträgt 60 cm. Behandeltes oder feuchtes Holz mindert den Wirkungsgrad und kann die Scheibenspülung beeinträchtigen. Mehr dazu in unserem Magazin: Brennholz richtig lagern: Tipps für optimale Trocknung und Lagerung
Wie funktioniert die Wassertasche beim Schmitzker No5?
Die 50-Liter-Wassertasche ist fest in den Kamineinsatz integriert und überträgt die Wärme direkt an das Heizungswasser. Mit 7,5 kW wasserseitiger Leistung kann er sowohl zur Heizungsunterstützung als auch zur Brauchwassererwärmung genutzt werden. Die thermische Ablaufsicherung und das Überdruckventil sind bereits im Lieferumfang enthalten und gewährleisten sicheren Betrieb.
Lohnt sich ein wasserführender Kamineinsatz wie der Schmitzker No5?
Ein wasserführender Kamineinsatz nutzt die Wärme doppelt: direkt als Strahlungswärme und über das Heizungswasser für das ganze Haus. Bei regelmäßiger Nutzung können Sie Heizkosten sparen und gleichzeitig das Ambiente eines echten Kaminfeuers genießen. Die Investition amortisiert sich besonders bei gut gedämmten Häusern mit zentraler Heizungsanlage. Mehr dazu in unserem Magazin: Wasserführender Kamin – lohnt sich das wirklich?
Wie steuere ich die Luftzufuhr beim Schmitzker No5?
Die Primär- und Sekundärluft wird über einen zentralen Regler unter der Brennraumtür gesteuert. Für die Anfeuerphase öffnen Sie den Regler vollständig, für den Dauerbrand reduzieren Sie die Luftzufuhr entsprechend. Die drei Anschlussmöglichkeiten für externe Zuluft ermöglichen raumluftunabhängigen Betrieb in dichten Gebäuden.
|
Schmitzker – Intelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von kamdi24, entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (10–22 kW) zeichnen die in Deutschland gefertigten Geräte aus – Wärme mit Stil für das ganze Haus. |
- Nennwärmeleistung
- 11,5 kW
- Nennwärmeleistung wasserseitig
- 7,5 kW
- Nennwärmeleistung luftseitig
- 4 kW
- Wirkungsgrad
- 81 %
- CO-Emission
- 1250 mg/cm³
- Feinstaubemission
- 40 mg/m³
- Abgasmassenstrom
- 9,2 g/s
- Abgastemperatur am Stutzen
- 299 °C
- Maße (H x B x T)
- 1100-1160 x 823 x 532 mm
- Gewicht
- 280 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 50 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien
- Aachener Norm, BImSchV Stufe 2, DIN EN 13229, DINplus, Münchner Norm, Regensburger Norm, Zulassung für die Schweiz nach VKF
- Lieferumfang
- Thermische Ablaufsicherung; Überdruckventil
- Max. Betriebsdruck
- 2,5
- Nennwärmeleistung
- 11,5 kW
- Nennwärmeleistung wasserseitig
- 7,5 kW
- Nennwärmeleistung luftseitig
- 4 kW
- Wirkungsgrad
- 81 %
- CO-Emission
- 1250 mg/cm³
- Feinstaubemission
- 40 mg/m³
- Abgasmassenstrom
- 9,2 g/s
- Abgastemperatur am Stutzen
- 299 °C
- Maße (H x B x T)
- 1100-1160 x 823 x 532 mm
- Gewicht
- 280 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 50 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien
- Aachener Norm, BImSchV Stufe 2, DIN EN 13229, DINplus, Münchner Norm, Regensburger Norm, Zulassung für die Schweiz nach VKF
- Lieferumfang
- Thermische Ablaufsicherung; Überdruckventil
- Max. Betriebsdruck
- 2,5
