Kamineinsatz wasserführend Schmitzker No4 mit Stahlrahmen 22 KW
Lieferzeit: 1 bis 3 Werktage
Kamineinsatz wasserführend Schmitzker No4 mit Stahlrahmen für Zentralheizungsanbindung
Der Kamineinsatz wasserführend Schmitzker No4 mit Stahlrahmen bietet eine hochwertige Verarbeitung und seine erstklassigen technischen Daten. Bei einer Nennleistung von 22 kW erreicht er einen Wirkungsgrad von 82 % und gehört damit zu den effektivsten Geräten in seiner Klasse. Die integrierte Wassertasche mit 69 Liter Volumen ermöglicht die Anbindung an die Zentralheizung und sorgt sowohl am Aufstellort als auch im ganzen Haus für angenehme Wärme.

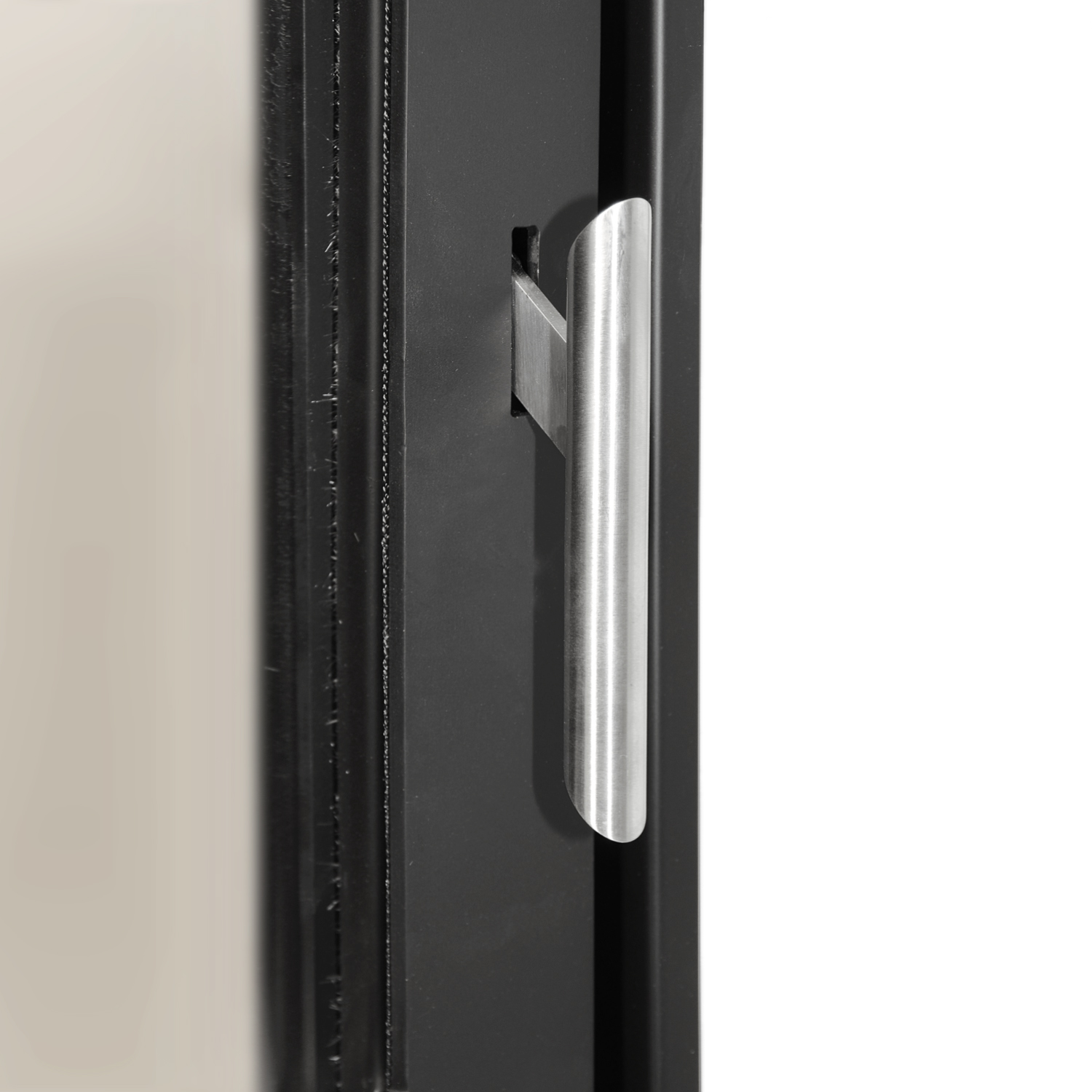

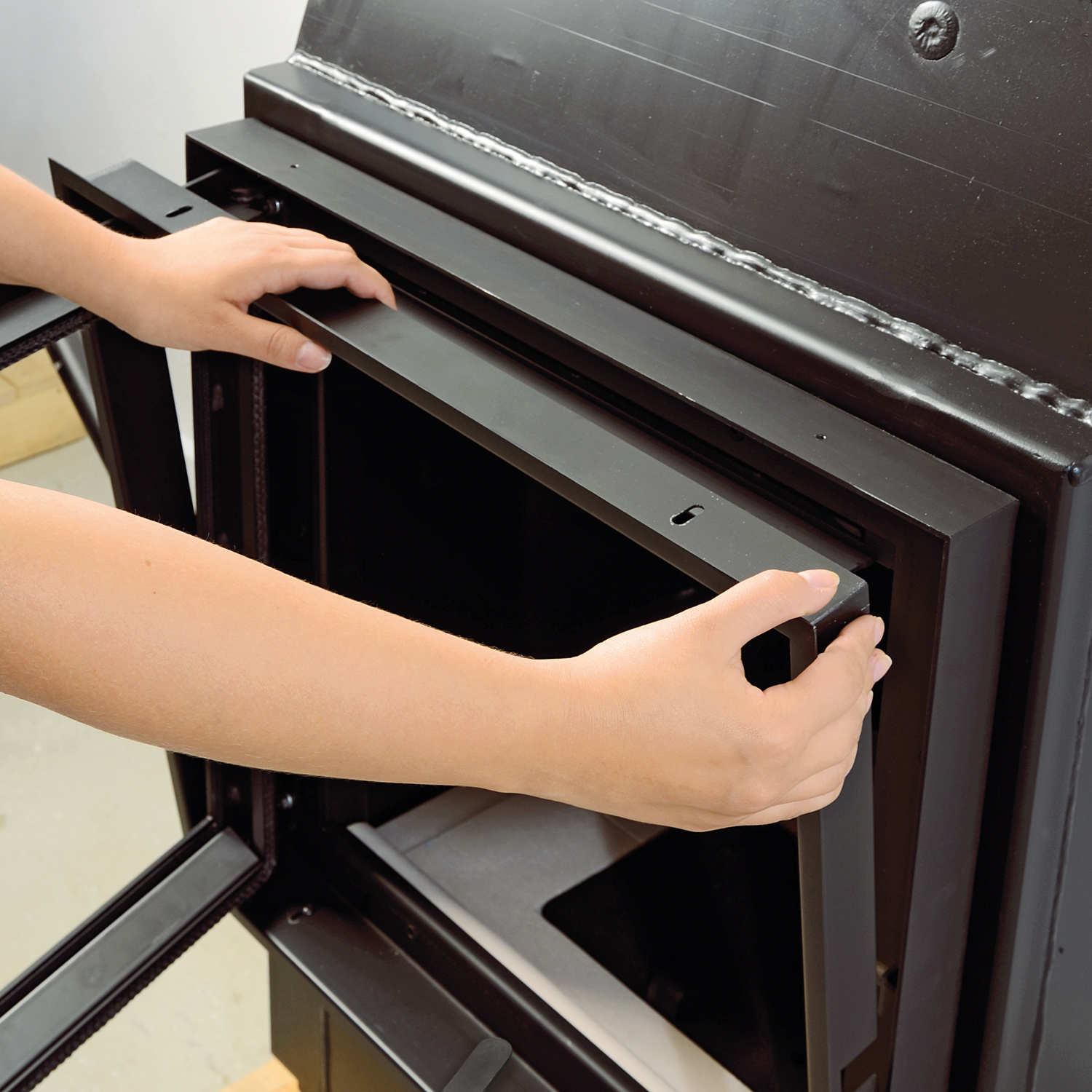

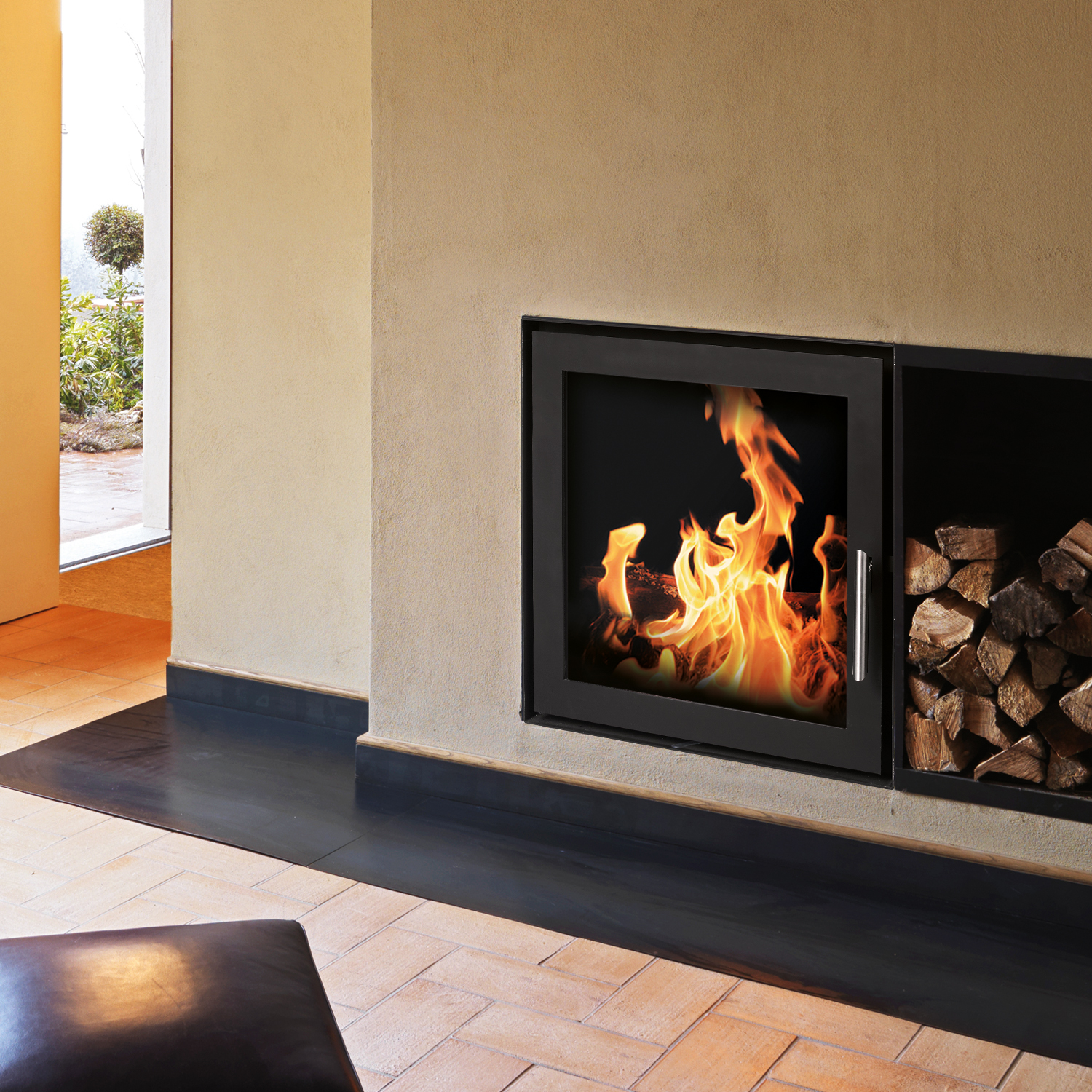

Das Design des Ofens besticht vor allem durch moderne und klare Linien. Die große Kamintür mit Stahlrahmen macht den Kamineinsatz zum edlen Blickfang. Die integrierte Scheibenspülung bietet dabei einen ungetrübten Blick auf das Flammenspiel. Für eine lange und leistungsstarke Lebenszeit sorgt der 6 mm starke Brennraum aus massivem Kesselstahl.
Besonderheiten & Vorteile
- Integrierte Wassertasche für Zentralheizungsanbindung
Der Kamineinsatz wasserführend Schmitzker No4 mit Stahlrahmen ist mit einer Wassertasche ausgestattet, die eine Anbindung an die Zentralheizung ermöglicht. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich – für effiziente Wärmenutzung im ganzen Haus. - Brennraumauskleidung aus Schamotte

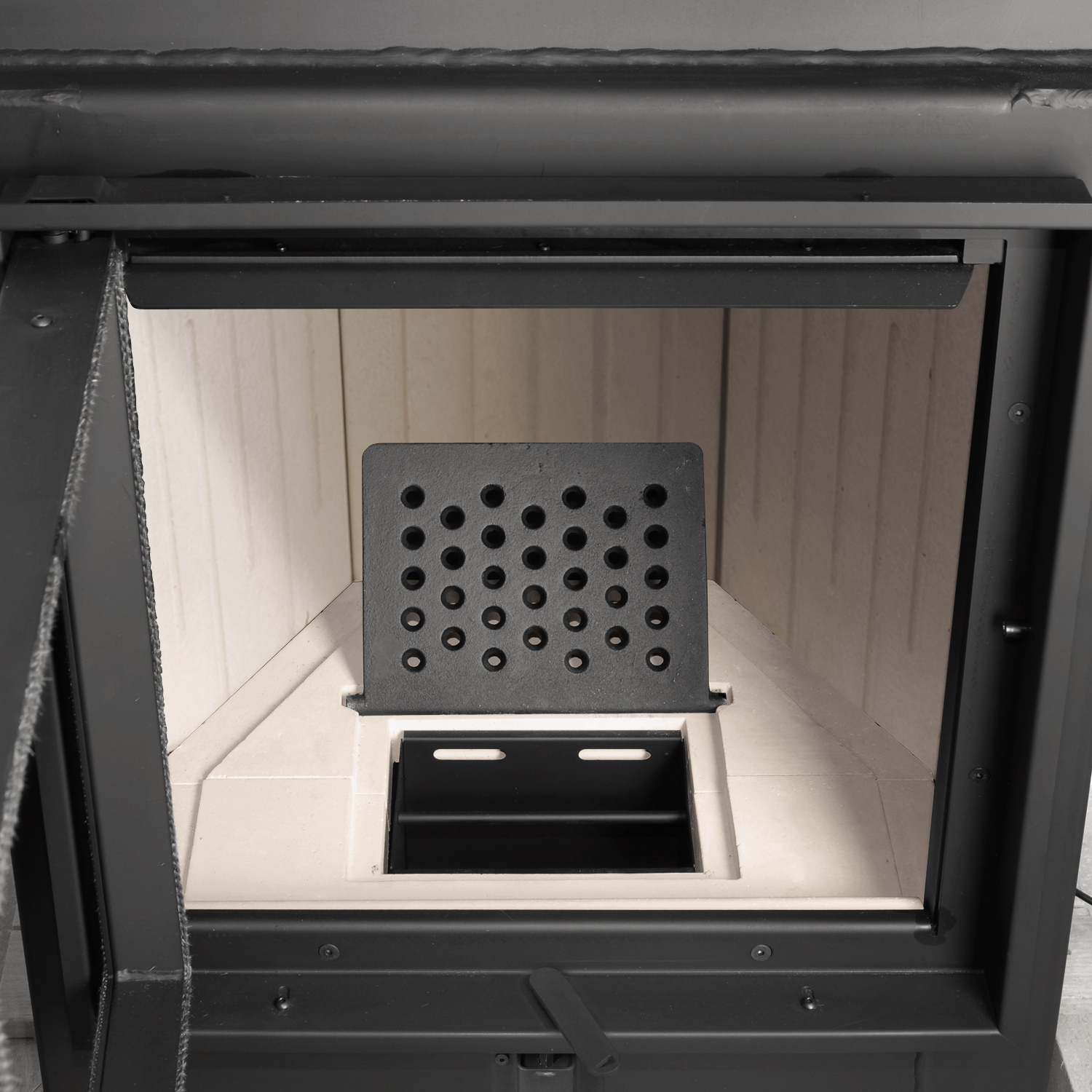

Schamotte ist ein sehr robustes Brennraum-Material und zeichnet sich neben einer guten Wärmeleitung auch durch seine selbstreinigende Wirkung aus. Schamotte bleibt beinahe immer „weiß" und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. - Kombinierter Regler für Primär- und Sekundärluft
Mithilfe eines kombinierten Reglers an der Vorderseite des Ofens lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern. Somit kann der Verbrennungsprozess optimal gestaltet werden. - Integrierte Scheibenspülung
Die integrierte Scheibenspülung sorgt für einen dauerhaft klaren Blick auf das Flammenspiel und reduziert die Reinigungsintervalle der Sichtscheibe erheblich. - Robuster 6 mm Brennraum aus Kesselstahl
Der 6 mm starke Brennraum aus massivem Kesselstahl gewährleistet eine lange Lebensdauer und optimale Wärmeübertragung. Der Boden sowie die Innenauskleidung des Brennraumes bestehen aus Schamotte. - Aschetopf für komfortable Reinigung
Der Kamineinsatz besitzt einen Aschetopf zur komfortablen Entfernung der Verbrennungsreste – für einfache Wartung und sauberen Betrieb.
Anwendung & Einsatzbereich
Der wasserführende Kamineinsatz No4 von Schmitzker wird inklusive Anschluss für externe Zuluft, thermischer Ablaufsicherung und Überdruckventil geliefert. Mit seinem Gewicht von 204 kg und den Abmessungen von 1085 x 612 x 545 mm eignet er sich für den Einbau in bestehende Kaminzüge oder neue Kaminanlagen.

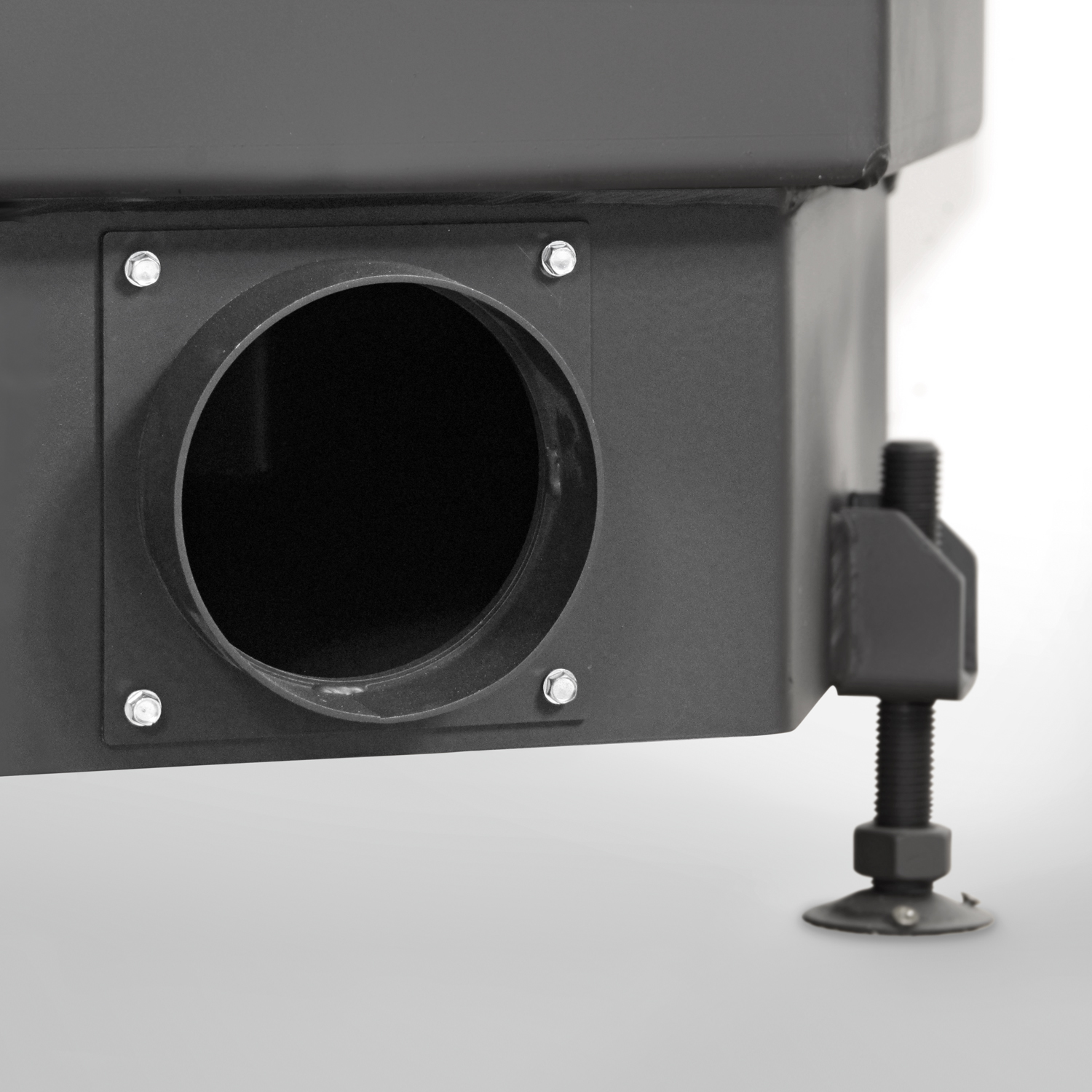

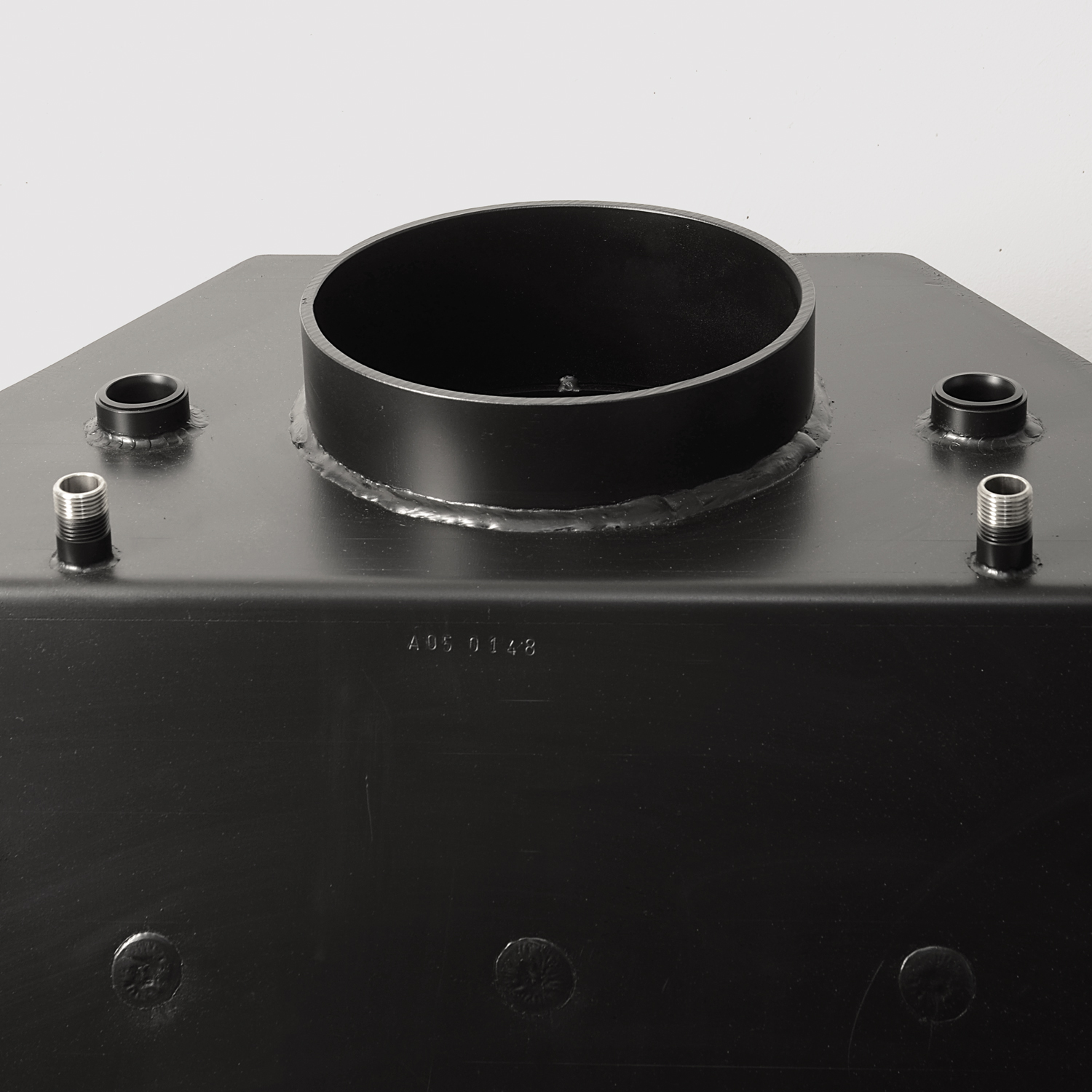

Der Rauchrohranschluss mit 200 mm Durchmesser erfolgt nach oben und ermöglicht eine flexible Anbindung an den Schornstein. Die externe Zuluft mit 125 mm Durchmesser sorgt für raumluftunabhängigen Betrieb. Als Brennstoffe sind Holz und Holzbriketts mit einer maximalen Länge von 40 cm zugelassen.
Die Wassertasche mit einem maximalen Betriebsdruck von 2,5 bar ermöglicht die professionelle Integration in bestehende Heizungsanlagen. Benötigen Sie noch das passende Zubehör für Ihren Schmitzker Kamineinsatz, z. B. Ofenrohre zum Anschluss an den Schornstein? Kein Problem, auch da werden Sie in unserem Shop selbstverständlich fündig.
Zulassungen & Normen
- BImSchV Stufe 2 - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung für niedrige Emissionswerte und umweltfreundlichen Betrieb
- DIN EN 13229 - Entspricht der europäischen Norm für Kamineinsätze und offene Kamine, die Sicherheit und Leistung definiert
- 15a B-VG für Österreich - Zugelassen für den österreichischen Markt nach Baurecht
- Regensburger Norm - Erfüllt die strengen Anforderungen der Stadt Regensburg
- Stuttgarter Norm - Zugelassen nach den Bestimmungen der Stadt Stuttgart
- Münchner Norm - Entspricht den Vorgaben der Landeshauptstadt München
FAQ: Häufige Fragen zum Kamineinsatz wasserführend Schmitzker No4 mit Stahlrahmen
Für welche Raumgröße eignet sich der Kamineinsatz wasserführend Schmitzker No4 mit Stahlrahmen?
Mit 22 kW Nennwärmeleistung eignet sich das Gerät für größere Wohnbereiche und ganze Häuser. Durch die Wassertasche kann er an die Zentralheizung angeschlossen werden und mehrere Räume gleichzeitig beheizen. Die luftseitige Leistung von 3,5 kW erwärmt den Aufstellraum direkt, während 18,5 kW wasserseitig für die Heizungsunterstützung zur Verfügung stehen.
Welche Brennstoffe kann ich im Schmitzker No4 verwenden?
Als Brennstoffe sind Holz und Holzbriketts zugelassen. Die maximale Scheitholzlänge beträgt 40 cm. Verwenden Sie ausschließlich trockenes, unbehandeltes Holz mit einer Restfeuchte unter 20 % für optimale Verbrennung und niedrige Emissionen. Mehr dazu in unserem Magazin: Brennholz kaufen: Tipps für Qualität, Preis und die richtige Holzart
Kann ich den wasserführenden Kamineinsatz selbst aufstellen?
Der Einbau eines wasserführenden Kamineinsatzes erfordert Fachkenntnisse in Heizungs- und Abgastechnik. Mit 204 kg Gewicht ist eine professionelle Montage empfehlenswert. Die Anbindung an die Zentralheizung, der Anschluss der thermischen Ablaufsicherung und die Schornsteinanbindung müssen fachgerecht erfolgen. Eine Abnahme durch den Schornsteinfeger ist obligatorisch. Mehr dazu in unserem Magazin: Kaminofen selber aufstellen: Anleitung, Tipps & Schornsteinfeger-Abnahme
Wie funktioniert die Wassertasche beim Schmitzker No4?
Die integrierte Wassertasche wird in den Heizkreislauf eingebunden und erwärmt das Heizungswasser während des Betriebs. Bei einem maximalen Betriebsdruck von 2,5 bar kann sie sowohl zur Heizungsunterstützung als auch zur Brauchwassererwärmung genutzt werden. Die thermische Ablaufsicherung ist im Lieferumfang enthalten und schützt vor Überhitzung.
Welche Schornsteinvoraussetzungen benötigt der Kamineinsatz?
Der Rauchrohranschluss hat einen Durchmesser von 200 mm und ist nach oben ausgerichtet. Bei Nennwärmeleistung ist ein Förderdruck von 12 Pa erforderlich. Die Abgastemperatur am Stutzen beträgt 235 °C. Ihr Schornsteinfeger prüft vor der Installation, ob der vorhandene Schornstein für die Abgasführung geeignet ist und ausreichend Zug bietet.
Wie oft muss der Kamineinsatz gewartet werden?
Regelmäßige Reinigung des Aschetopfs nach jedem Abbrand ist empfehlenswert. Die Scheibenspülung reduziert die Reinigungsintervalle der Sichtscheibe erheblich. Die Schamotte-Auskleidung ist wartungsarm und selbstreinigend. Jährliche Kontrolle durch den Schornsteinfeger ist gesetzlich vorgeschrieben, dabei werden Abgaswerte gemessen und die Betriebssicherheit geprüft.
|
Schmitzker – Intelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von kamdi24, entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (10–22 kW) zeichnen die in Deutschland gefertigten Geräte aus – Wärme mit Stil für das ganze Haus. |
- Nennwärmeleistung
- 22 kW
- Nennwärmeleistung wasserseitig
- 18,5 kW
- Nennwärmeleistung luftseitig
- 3,5 kW
- Wirkungsgrad
- 82 %
- CO-Emission
- 1089 mg/cm³
- Feinstaubemission
- 19 mg/m³
- Abgasmassenstrom
- 19,2 g/s
- Abgastemperatur am Stutzen
- 235 °C
- Maße (H x B x T)
- 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B)
- 544 x XX mm
- Gewicht
- 204 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 69 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2, DIN EN 13229
- Lieferumfang
- Thermische Ablaufsicherung
- Max. Betriebsdruck
- 2,5
- Nennwärmeleistung
- 22 kW
- Nennwärmeleistung wasserseitig
- 18,5 kW
- Nennwärmeleistung luftseitig
- 3,5 kW
- Wirkungsgrad
- 82 %
- CO-Emission
- 1089 mg/cm³
- Feinstaubemission
- 19 mg/m³
- Abgasmassenstrom
- 19,2 g/s
- Abgastemperatur am Stutzen
- 235 °C
- Maße (H x B x T)
- 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B)
- 544 x XX mm
- Gewicht
- 204 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 69 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2, DIN EN 13229
- Lieferumfang
- Thermische Ablaufsicherung
- Max. Betriebsdruck
- 2,5
