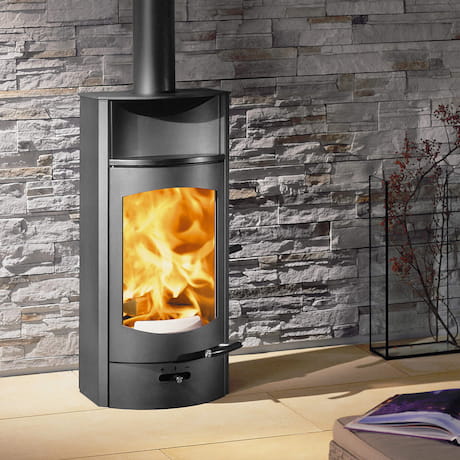

Der Kaminofen FLOK 2.0 von Austroflamm mit einem Rauchrohranschluss oben sorgt für Wärme und Gemütlichkeit.
Zum Abführen der Rauchgase aus dem Wohnraum benötigen Sie die passenden Ofenrohre. Die Rohre aus 2 mm Stahlblech werden am Kaminofen angeschlossen und leiten die Rauchgase sicher durch den Schornstein nach draußen.

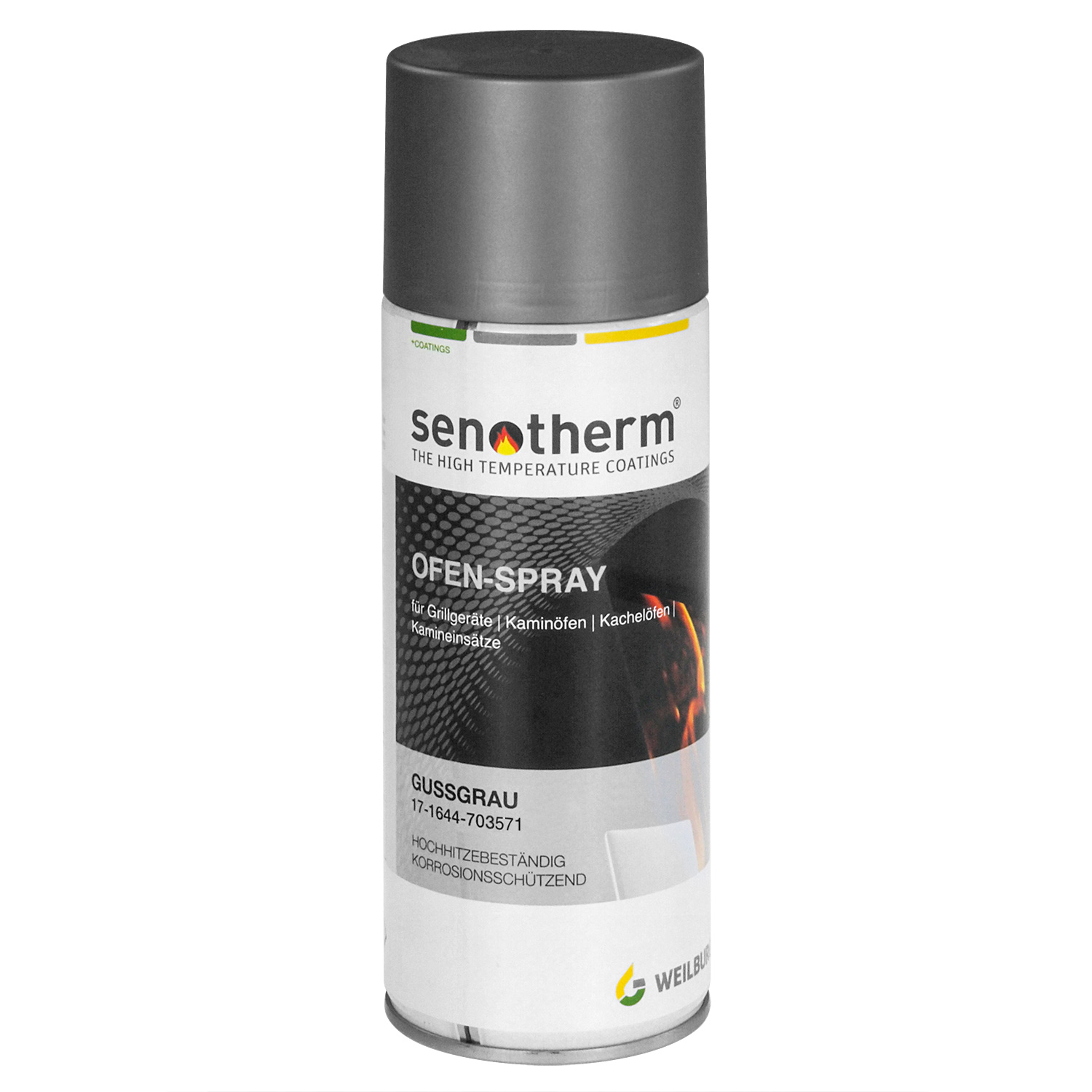

Unsere Rauchrohre erhalten Sie mit einer hitzebeständigen Senotherm-Lackierung wahlweise in Schwarz oder Gussgrau. Außerdem bieten wir Ihnen Ofenrohre mit einer Emaille-Beschichtung in verschiedenen Farben an. Bei uns finden Sie eine große Auswahl an Kaminrohren mit allen gängigen Durchmessergrößen.
Welche Rauchrohre und Anschlusselemente gibt es?
Neben geraden Längenelementen und Rauchrohrbögen gibt es noch eine ganze Reihe weiterer Ofenrohre und Anschlussstücke. Eine große Auswahl folgender Rauchrohre und Zubehörteile finden Sie in unserem Kamin-Shop:
- Längenelemente
- Rauchrohre mit Reinigungsöffnung
- Rauchrohre mit Zugregulierung
- Rauchrohrbögen in verschiedenen Winkeln
- T-Stücke (Kapselknie)
- Erweiterungen und Reduzierungen

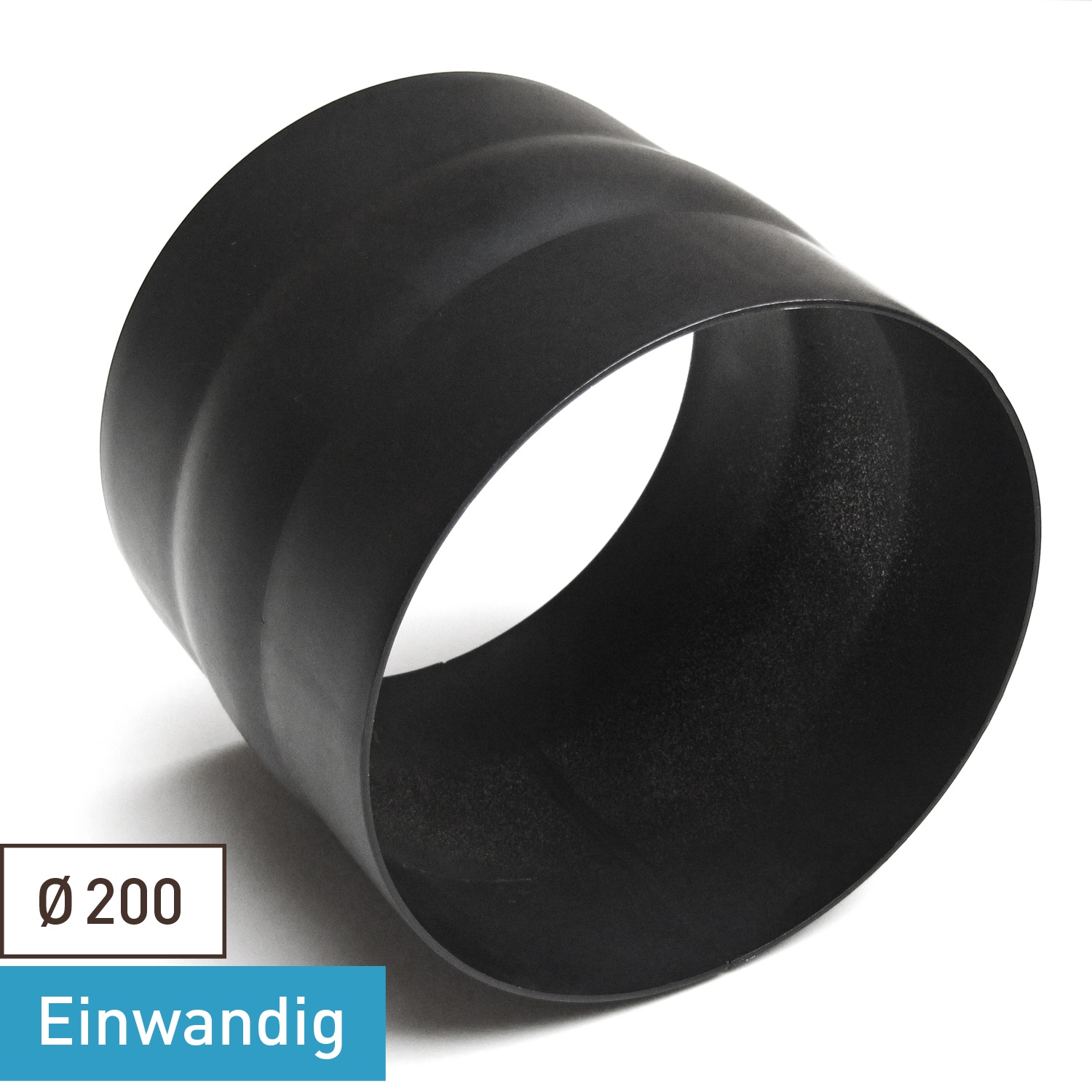

- Rauchrohr-Adapter
- Wandrosetten
- Doppelwandfutter

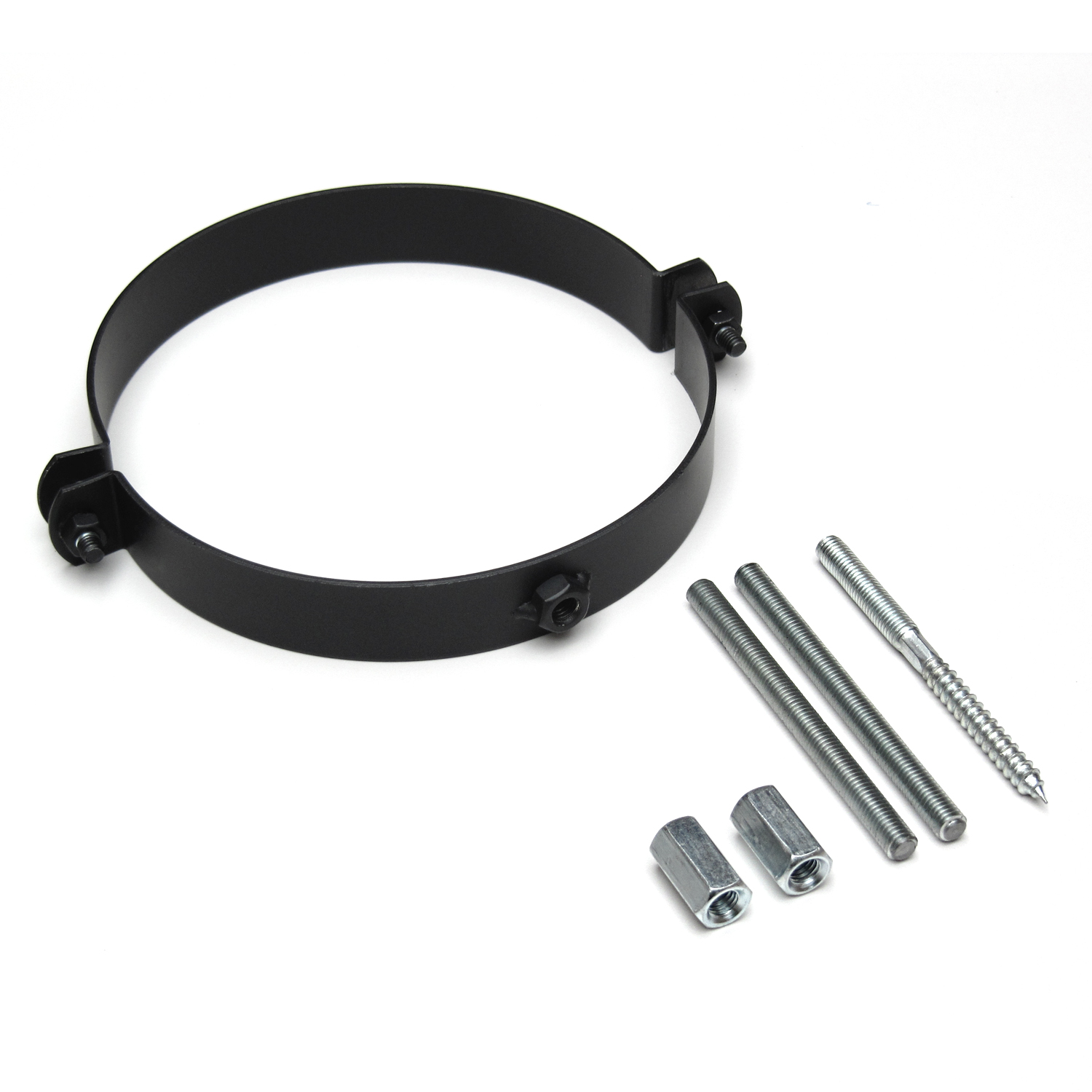

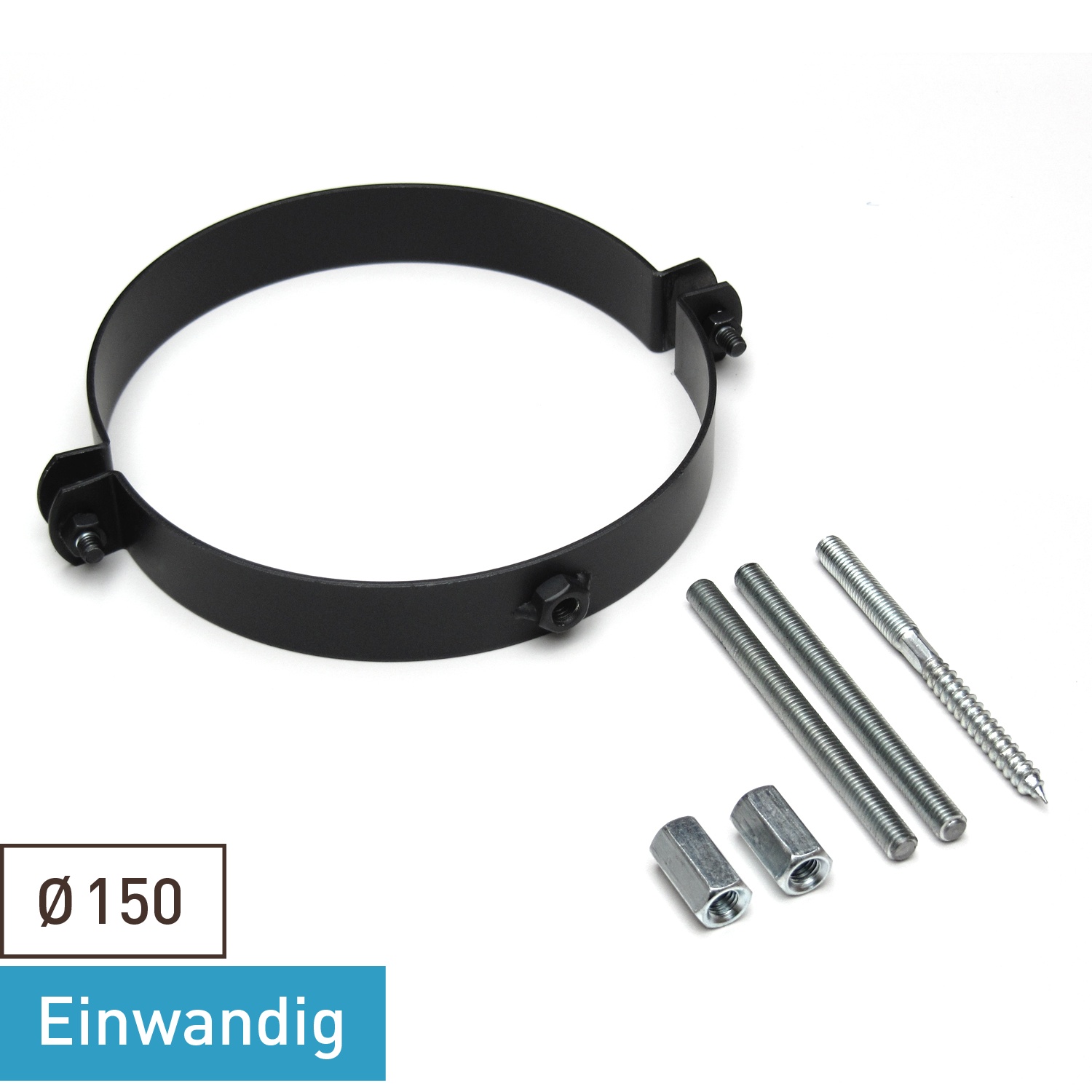

- Rohrschellen
- Blindklappe

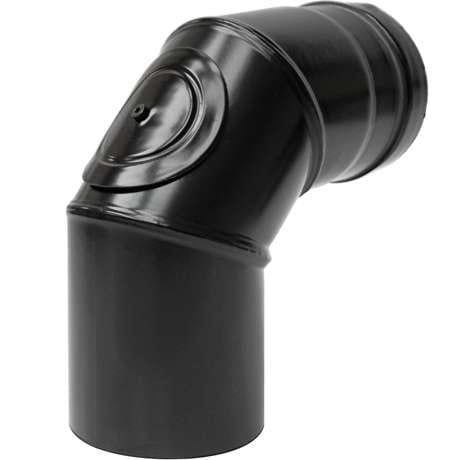

- Ofenanschlussstück für Pelletöfen
- Schornsteinanschlussstück
- Drosselklappen
- Thermoschild

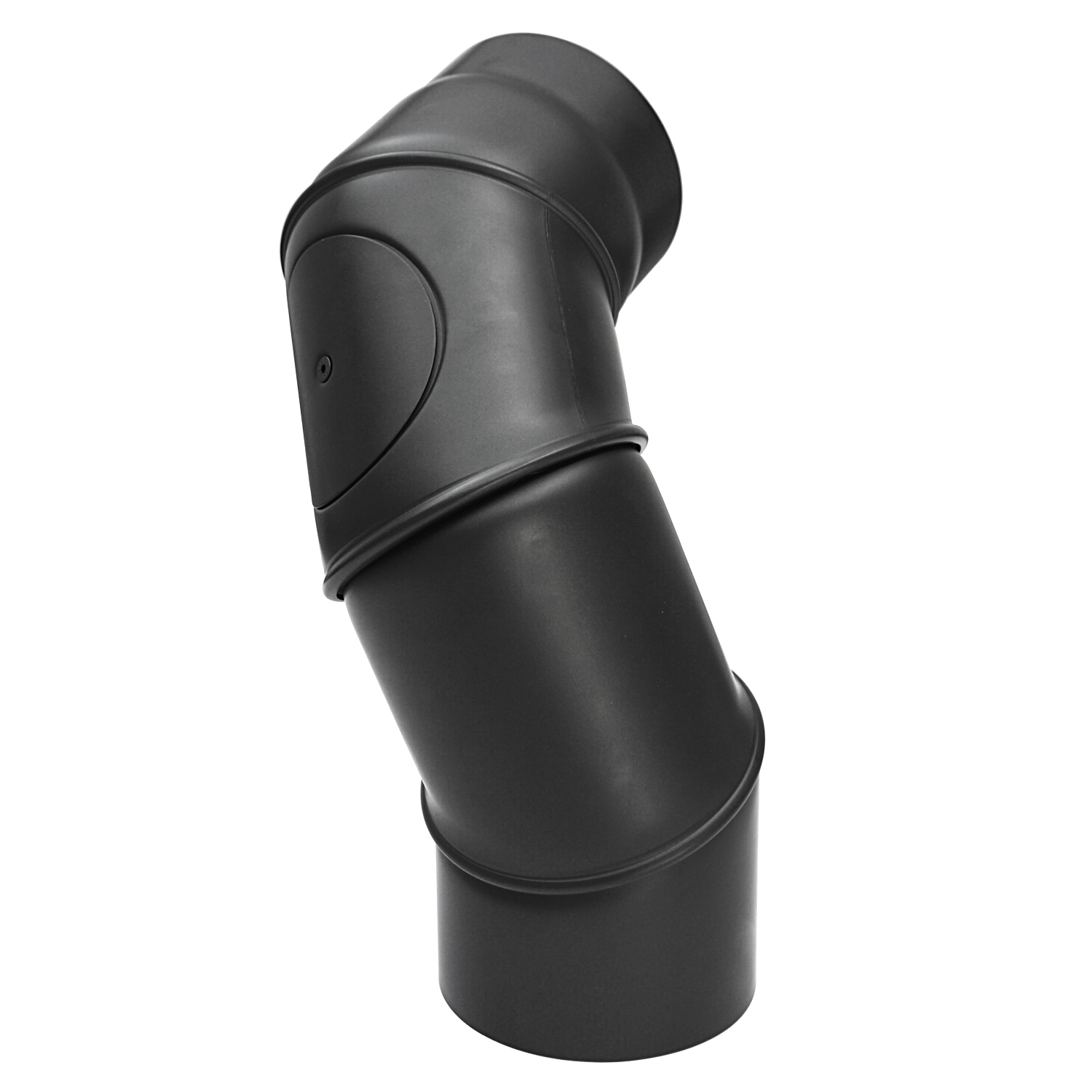

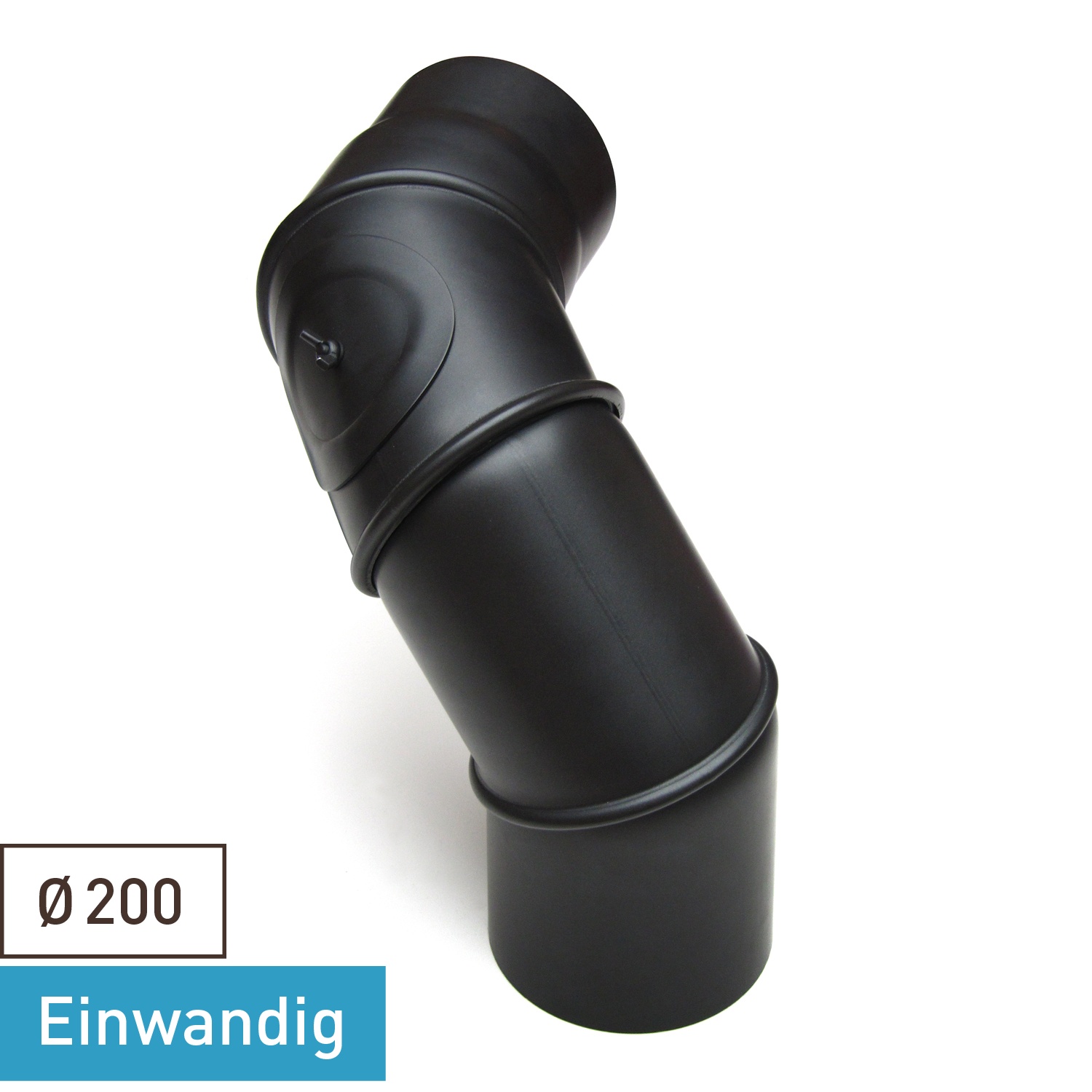

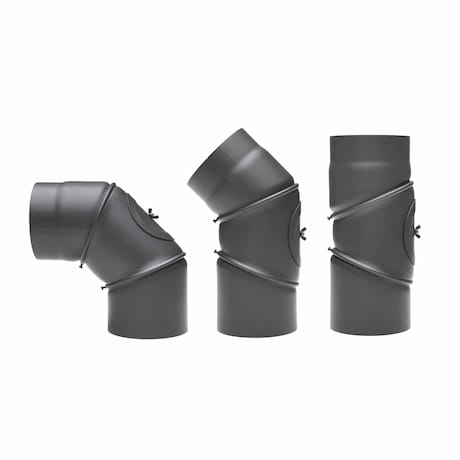

Der Multibogen von Raik kann vor Ort an die Gegebenheiten angepasst werden.
Im Detail: Die verschiedenen Komponenten von Ofenrohren

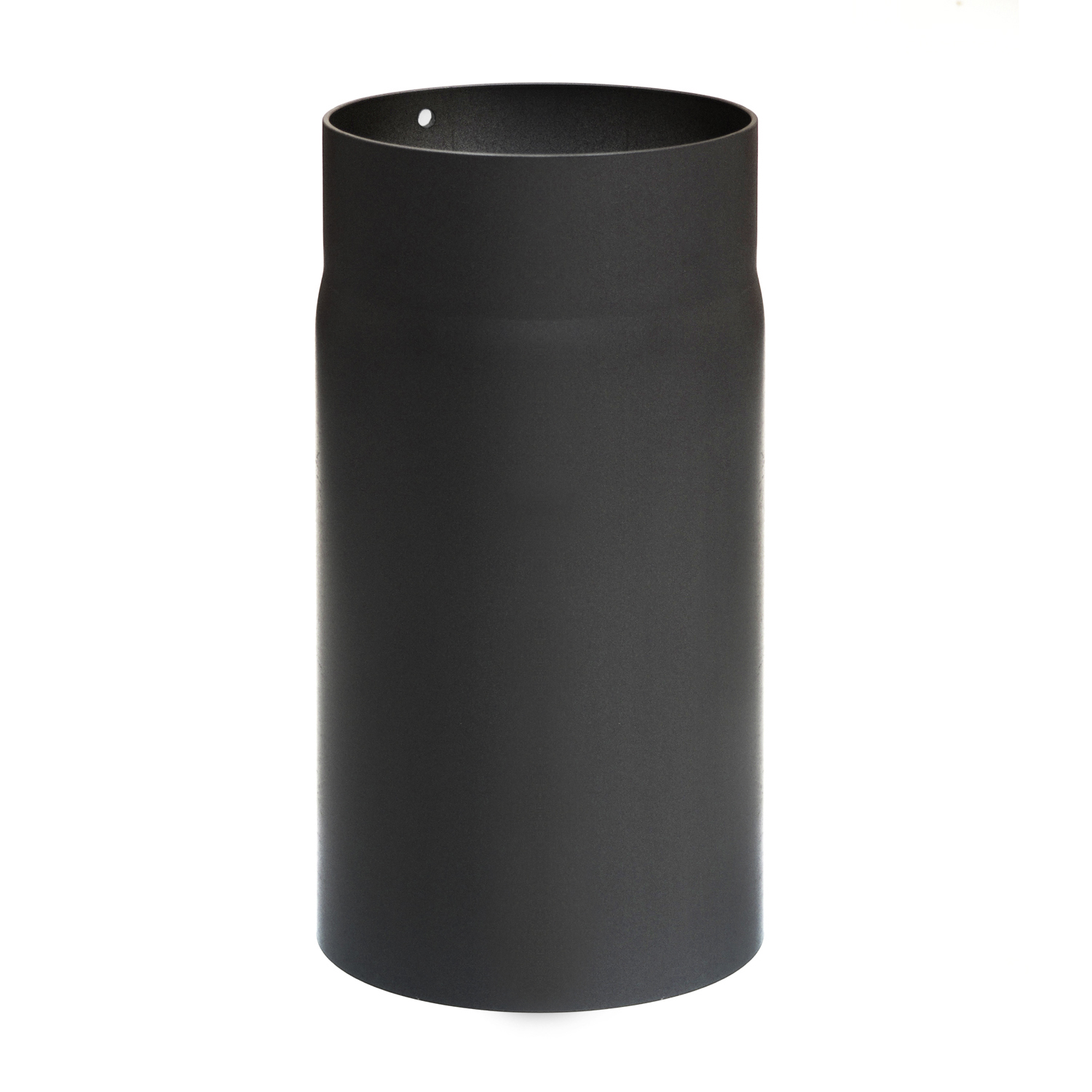

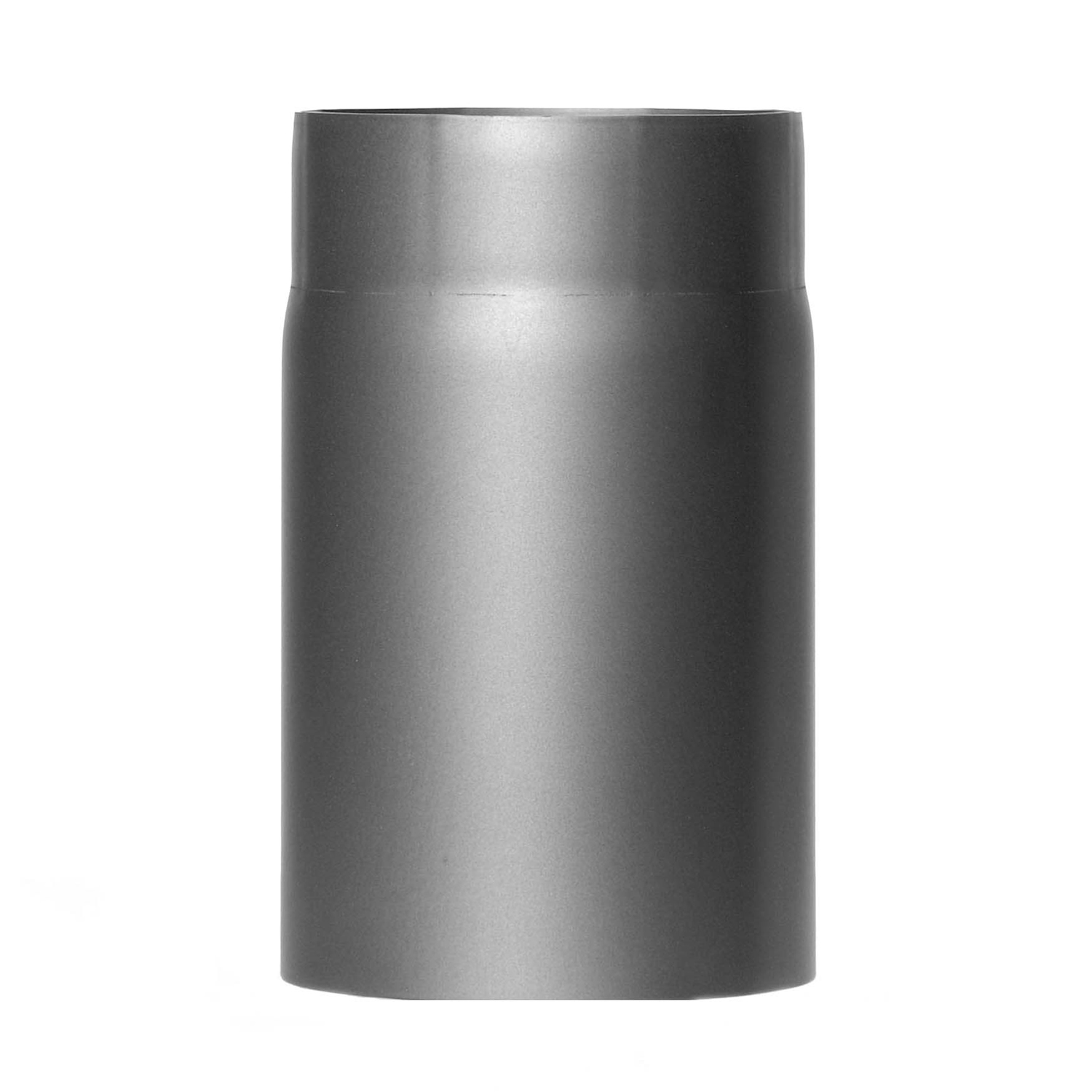

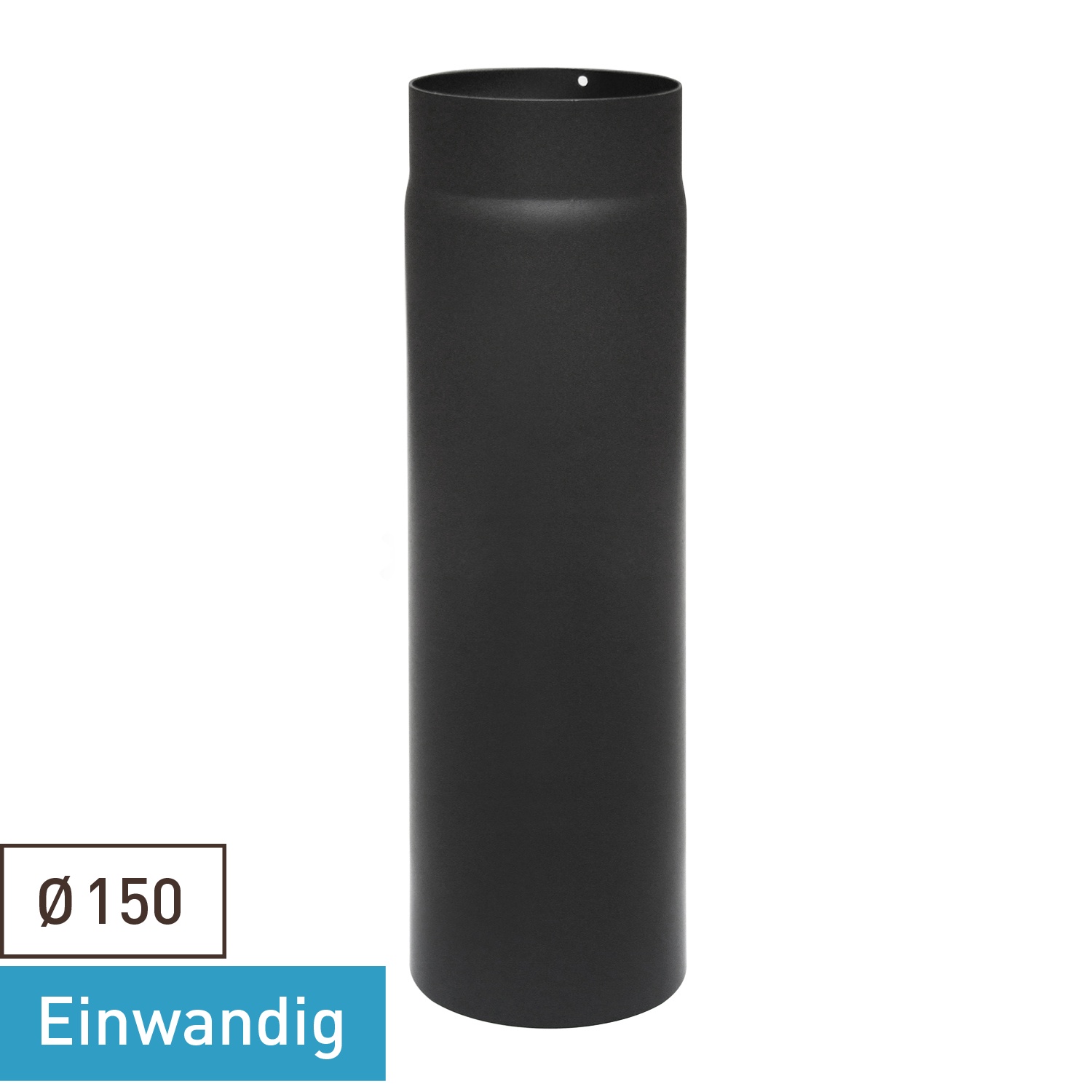

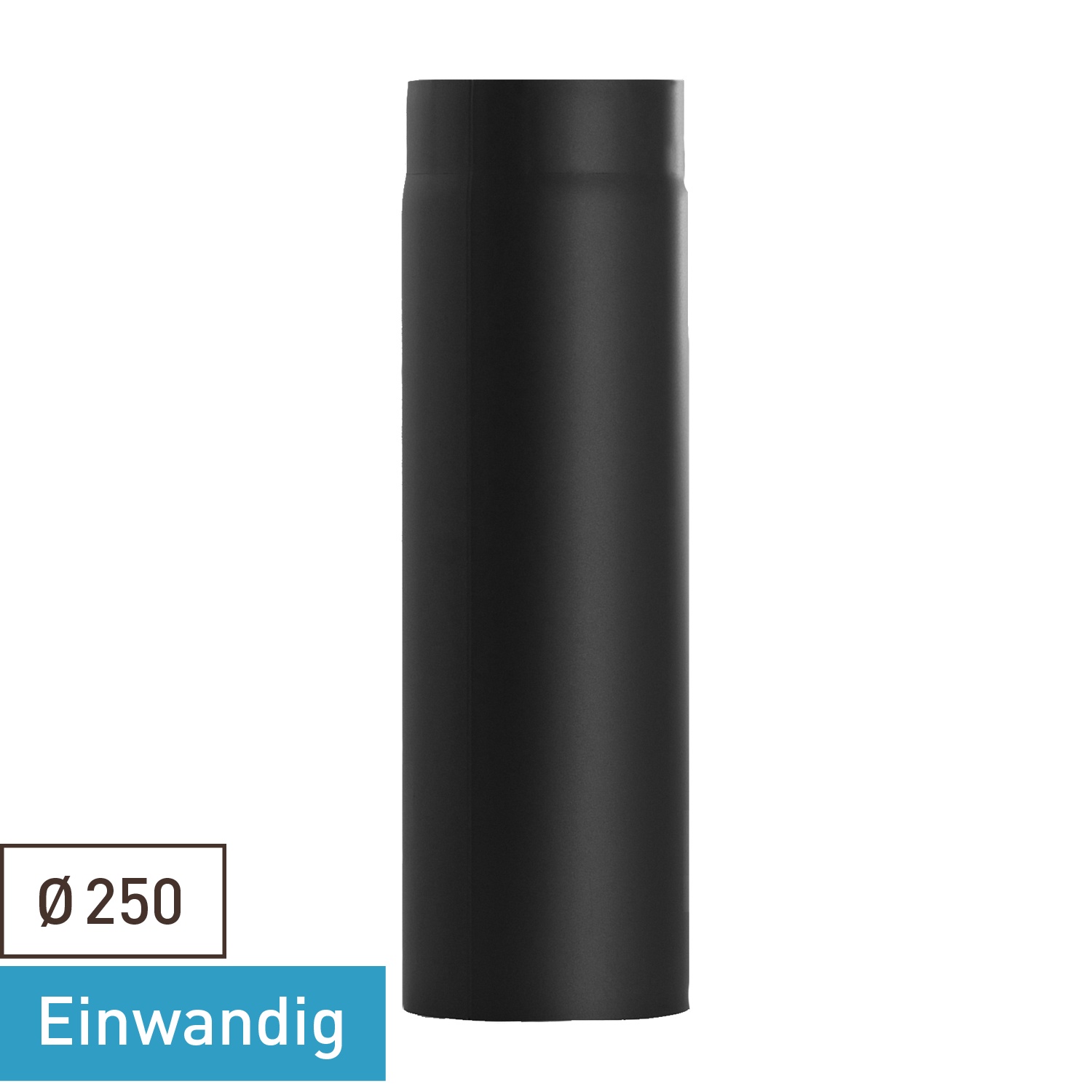

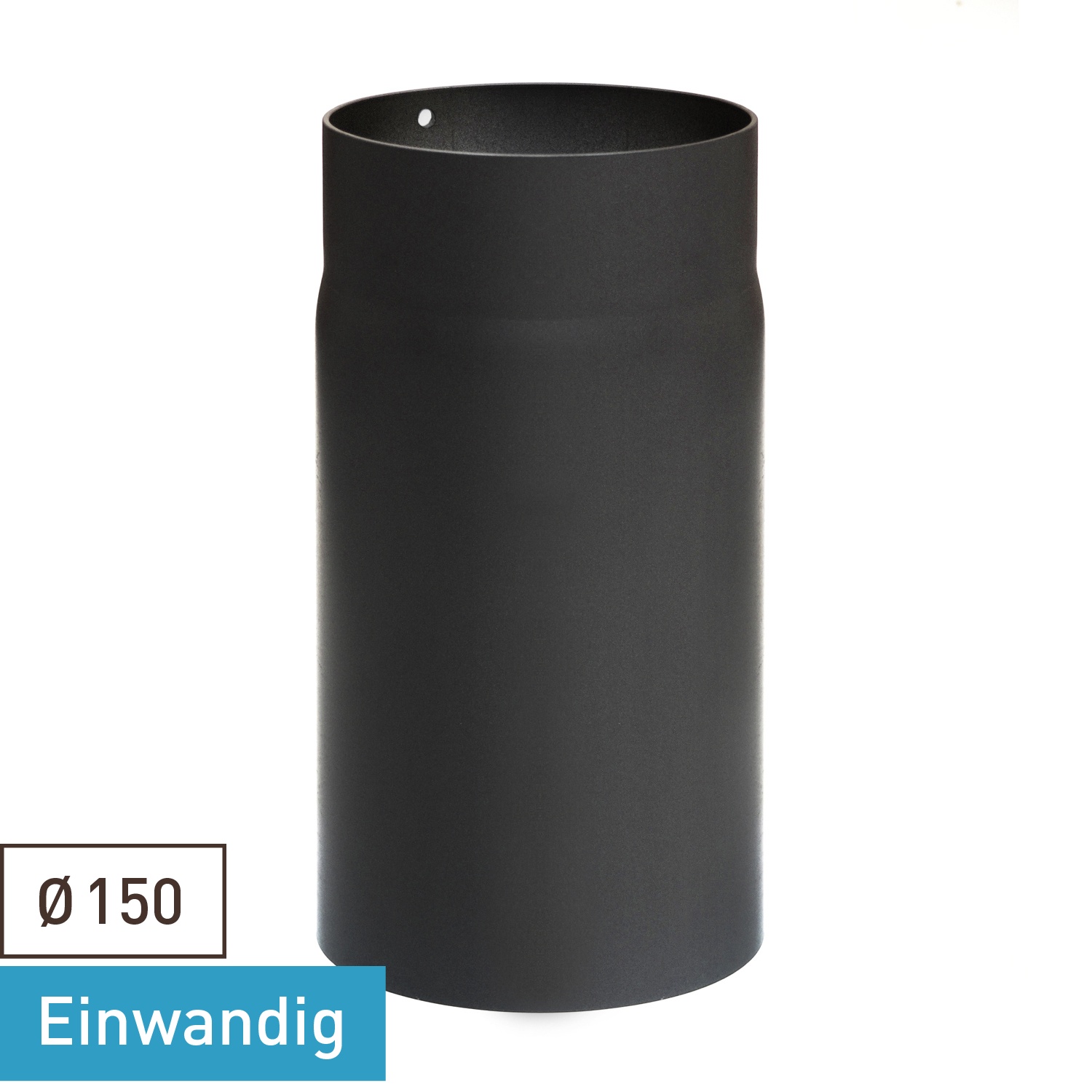

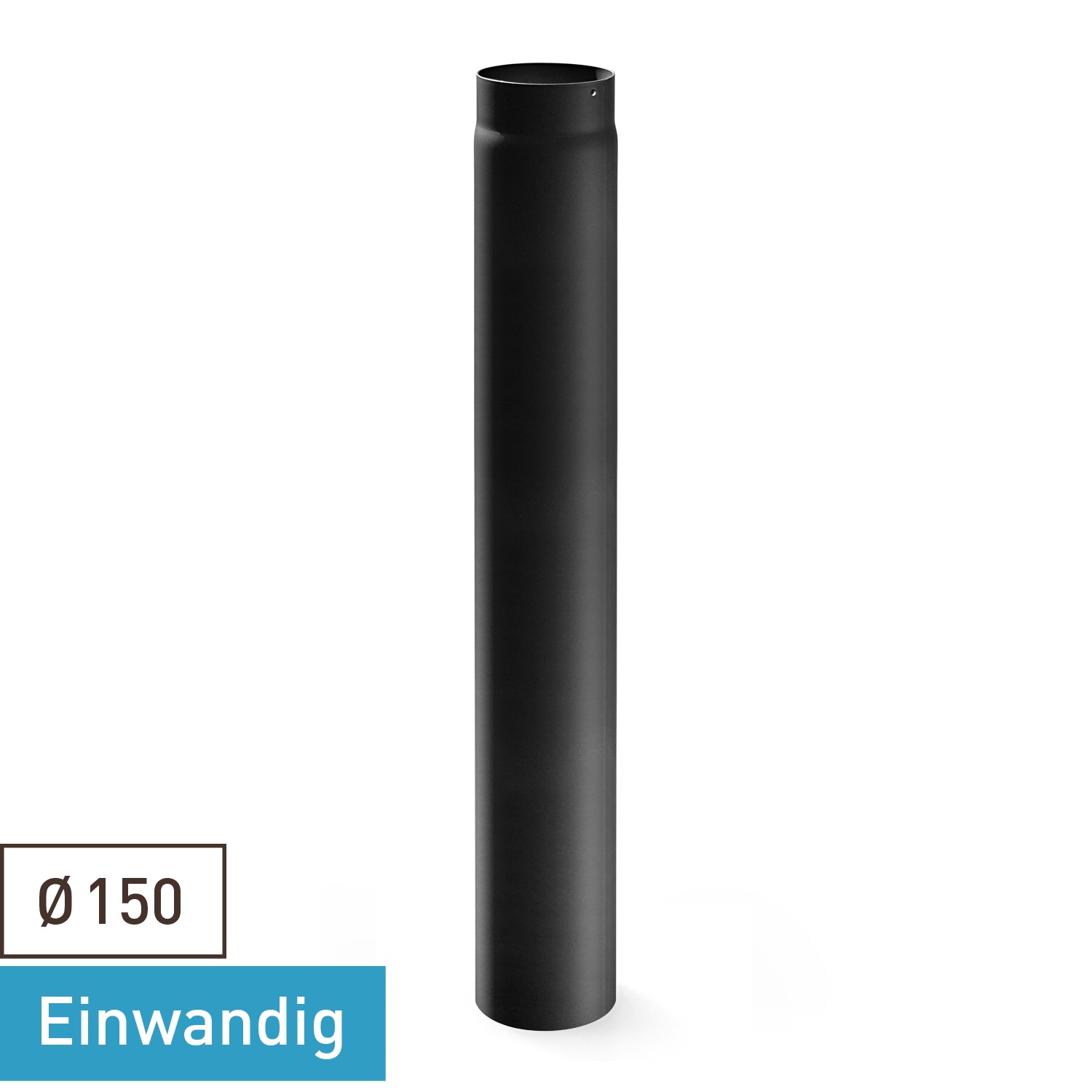

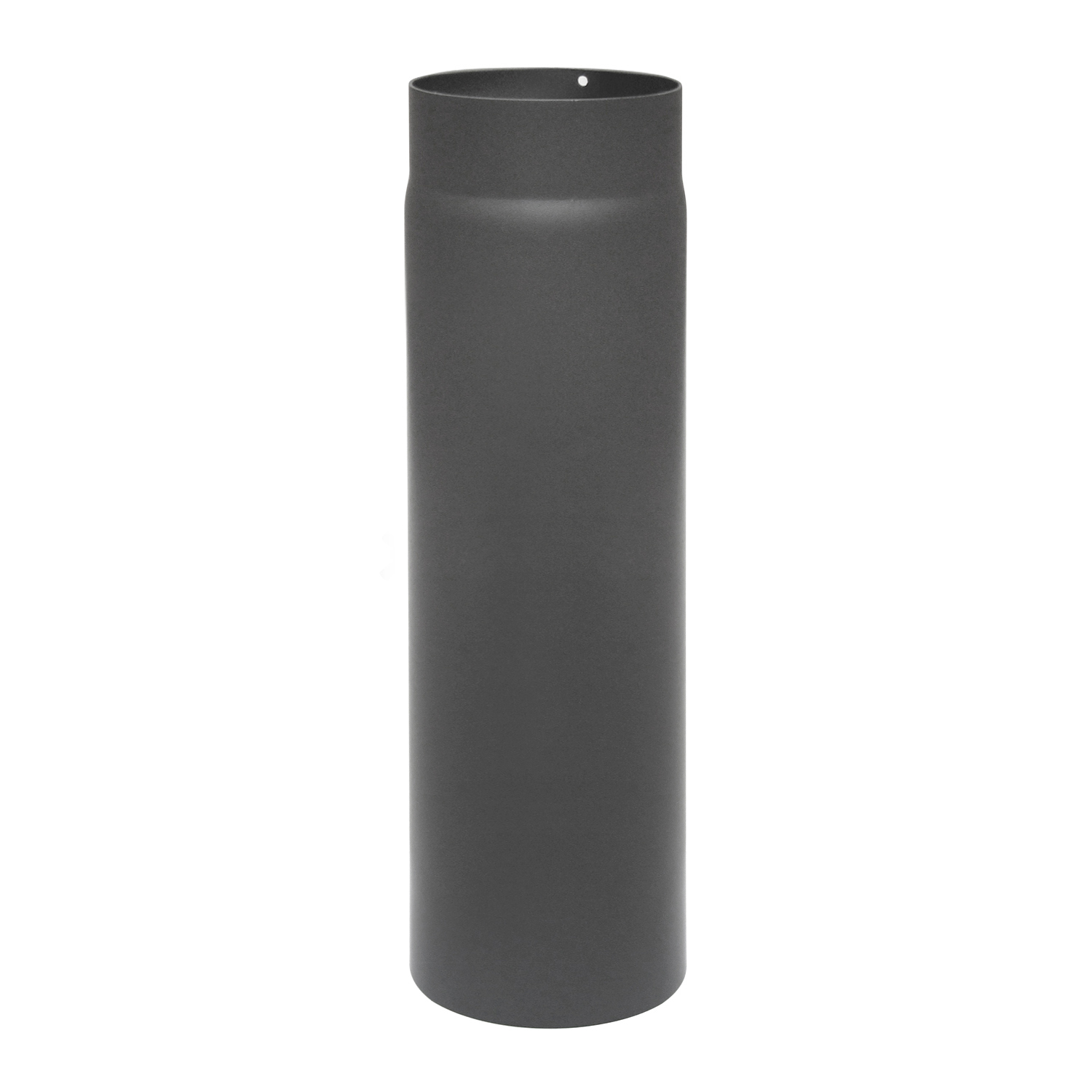

Längenelemente: Das gerade Rauchrohr bieten wir Ihnen in verschiedenen Längen, so dass Sie den Anschluss Ihres Ofens entsprechend Ihrer individuellen örtlichen Begebenheiten planen können. Das Längenelement dient dazu, Höhen und Längen zu überbrücken. Für eine einfache Steckmontage ist eine Seite des Rohres verjüngt. Denken Sie daran, diese Verjüngung bei der Berechnung der Gesamtlänge Ihres Rohres abzuziehen.

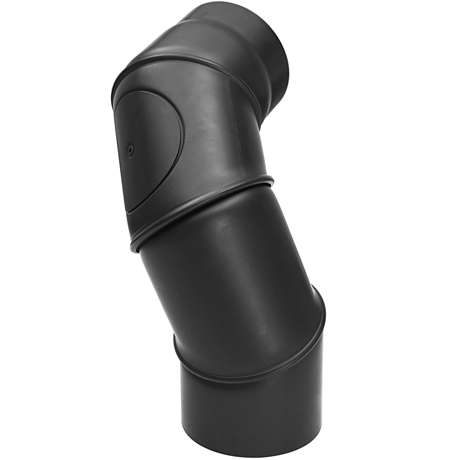

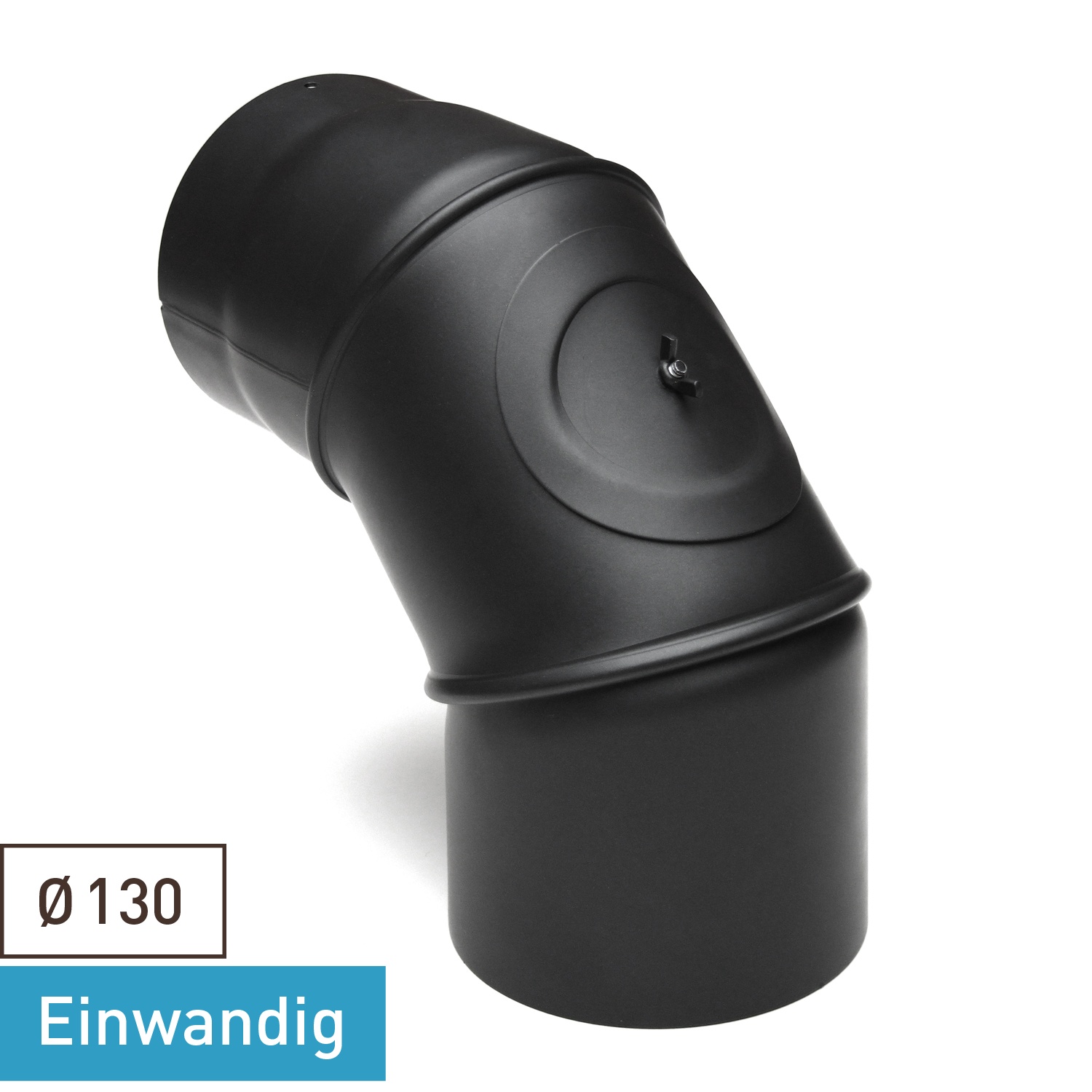

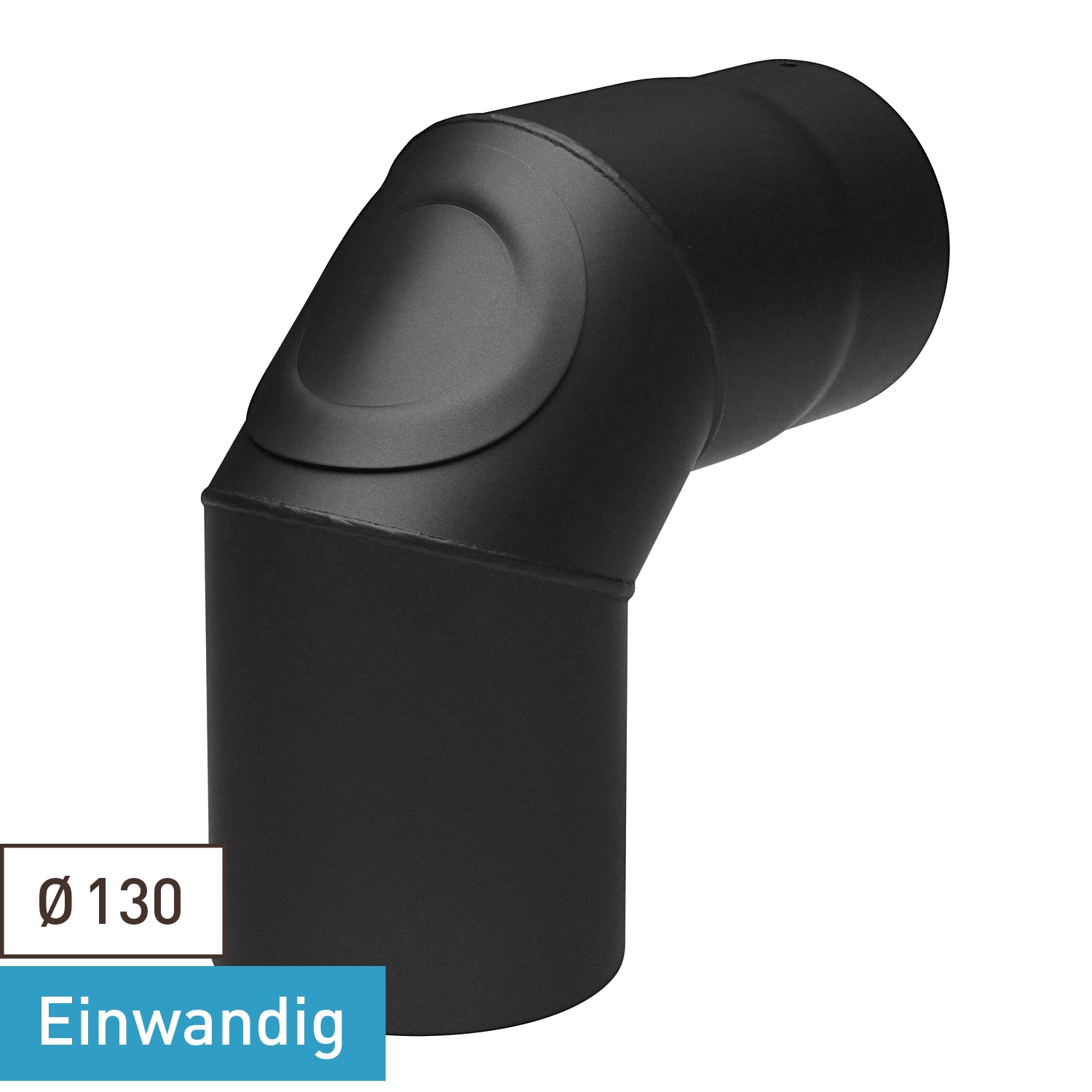

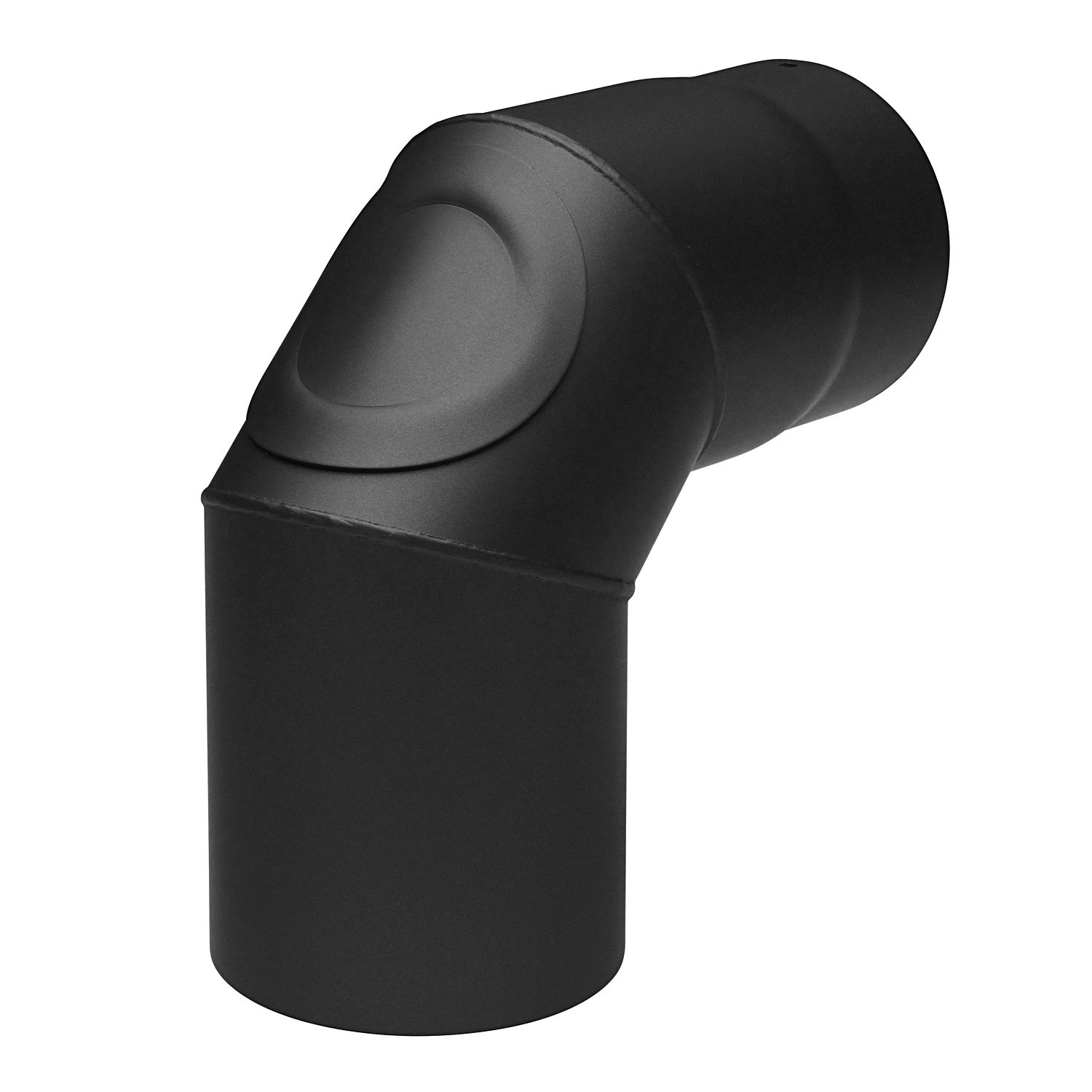

Rauchrohre mit Reinigungsöffnung: In regelmäßigen Abständen sollten Sie Ihren Ofen sowie die Rauchrohre einer Kontrolle und Reinigung unterziehen. Erleichtert wird dieser Vorgang mit einer praktischen Reinigungsöffnung im Ofenrohr. Dadurch beugen Sie zu großer Verschmutzung mit Ruß und damit der Gefahr eines Schornsteinbrandes effektiv vor.

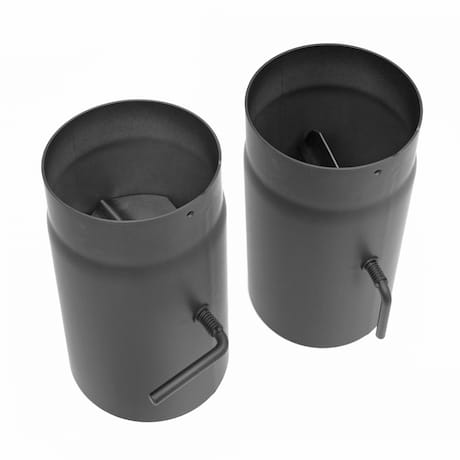

Rauchrohre mit Zugregulierung von Raik.
Rauchrohre mit Zugregulierung / Drosselklappe: Ein zu starker Kaminzug führt dazu, dass die Rauchgase und die warme Luft zu schnell aus dem Ofen abgezogen werden. Schnelles Abkühlen und hoher Brennstoffverbrauch durch häufiges Nachlegen sind die Folge. Mit einer Drosselklappe oder einem Rauchrohr mit Zugregulierung können Sie den Kaminzug manuell verringern. Damit sorgen Sie für eine effektive und gleichmäßige Heizwirkung.

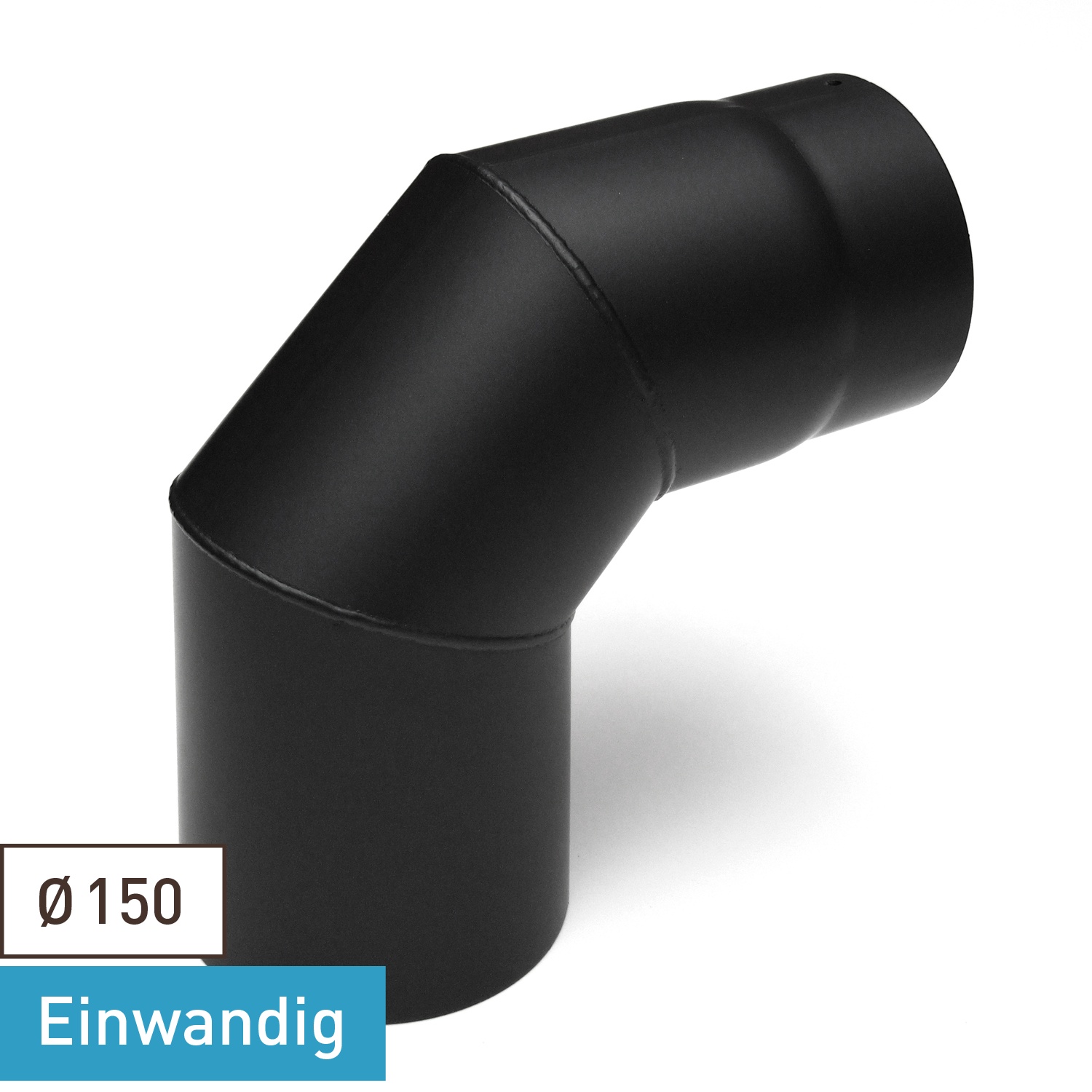

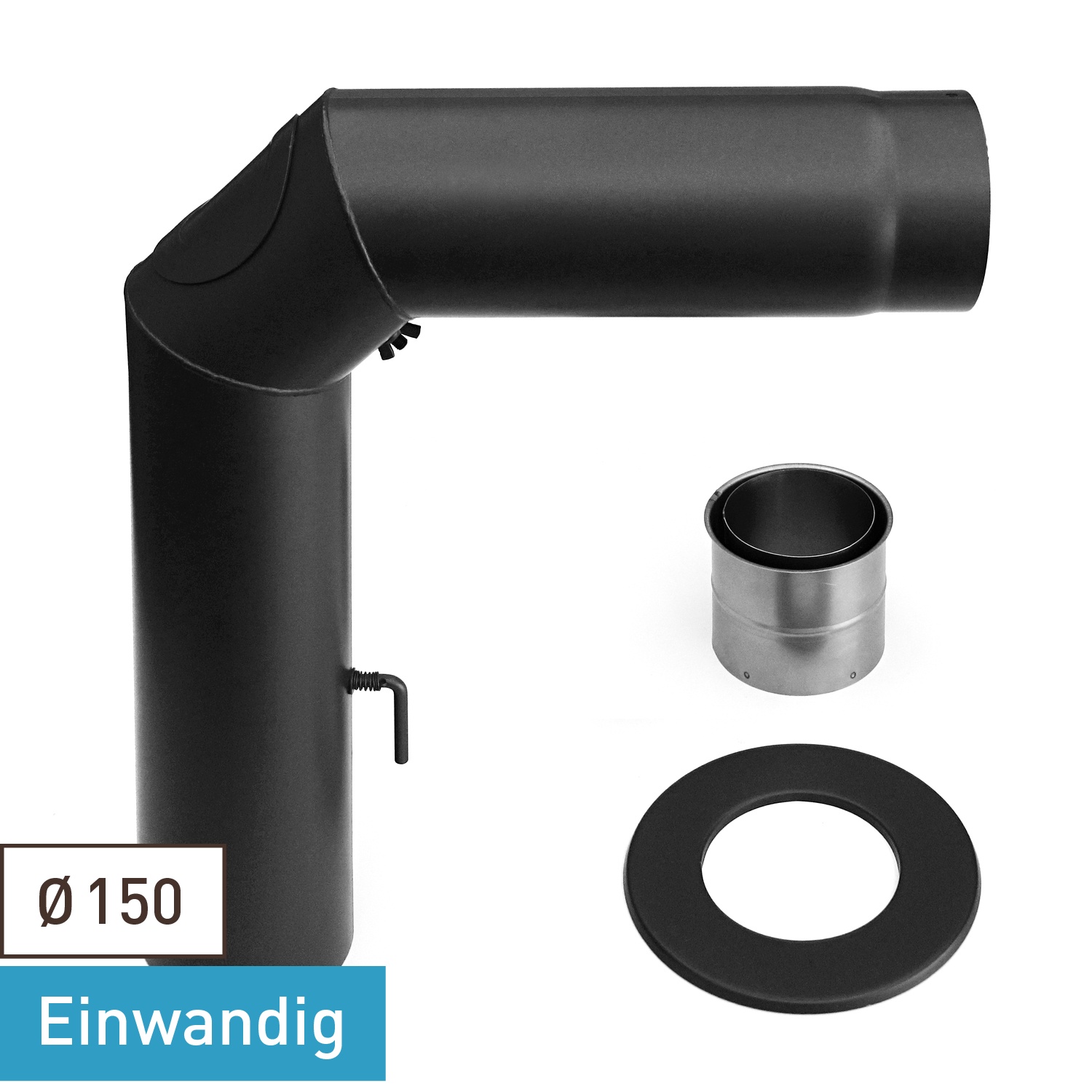

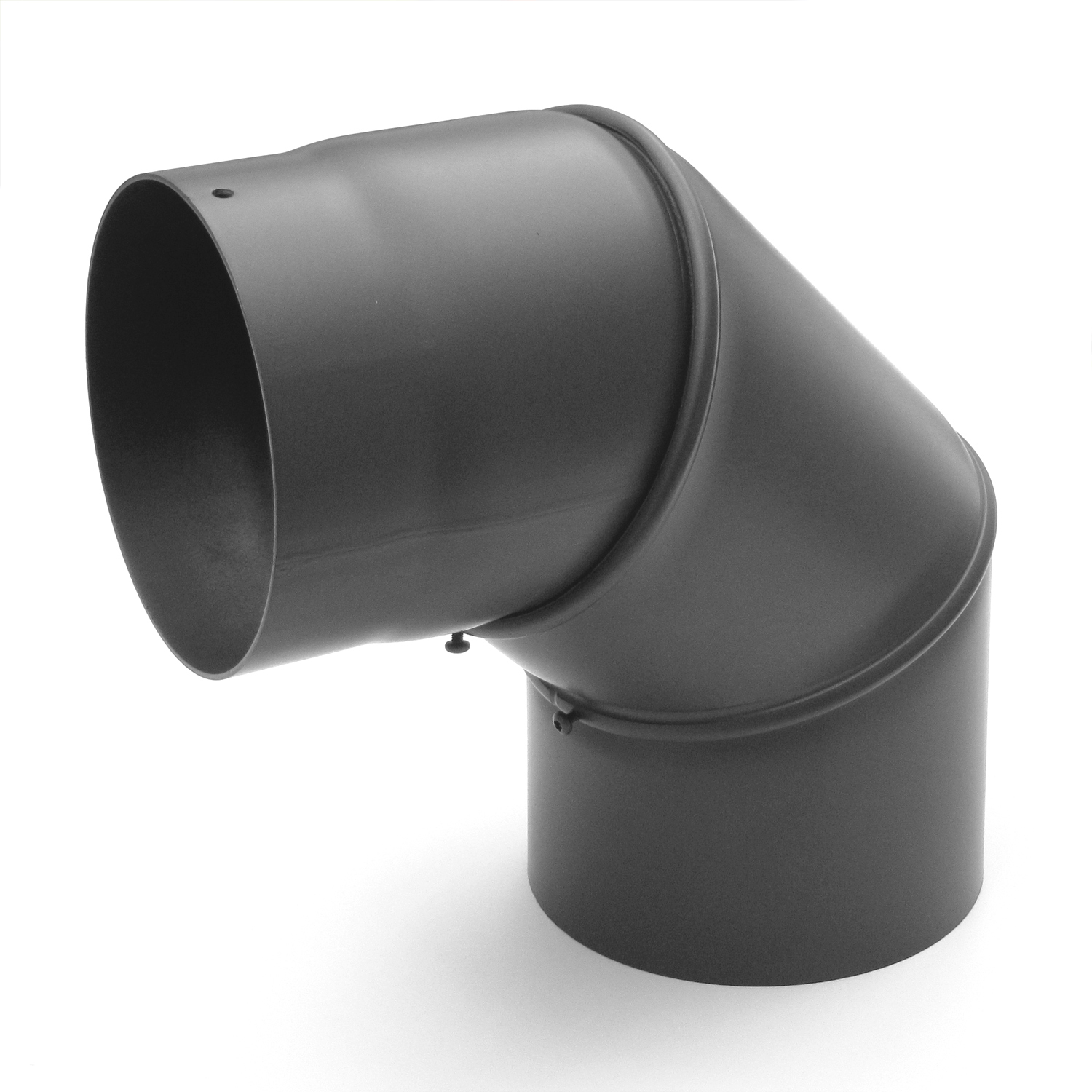

Rauchrohrbögen: Unterschiedliche Richtungen bzw. Höhen zwischen Ofen und Schornstein werden mit Rauchrohrbögen im passenden Winkel ausgeglichen.
Kapselknie: Das Kapselknie ist ein T-förmiges Rohrstück welches insbesondere als Anschlussstück direkt am Ofen zum Einsatz kommt. Es verbindet den waagerechten Anschluss des Ofens mit dem senkrecht verlaufenden Schornsteinrohr. Am unteren Ende besitzt das Kapselknie eine abnehmbare Blindklappe, wodurch eine unkomplizierte Wartung und Reinigung dieses Rauchrohres möglich ist.

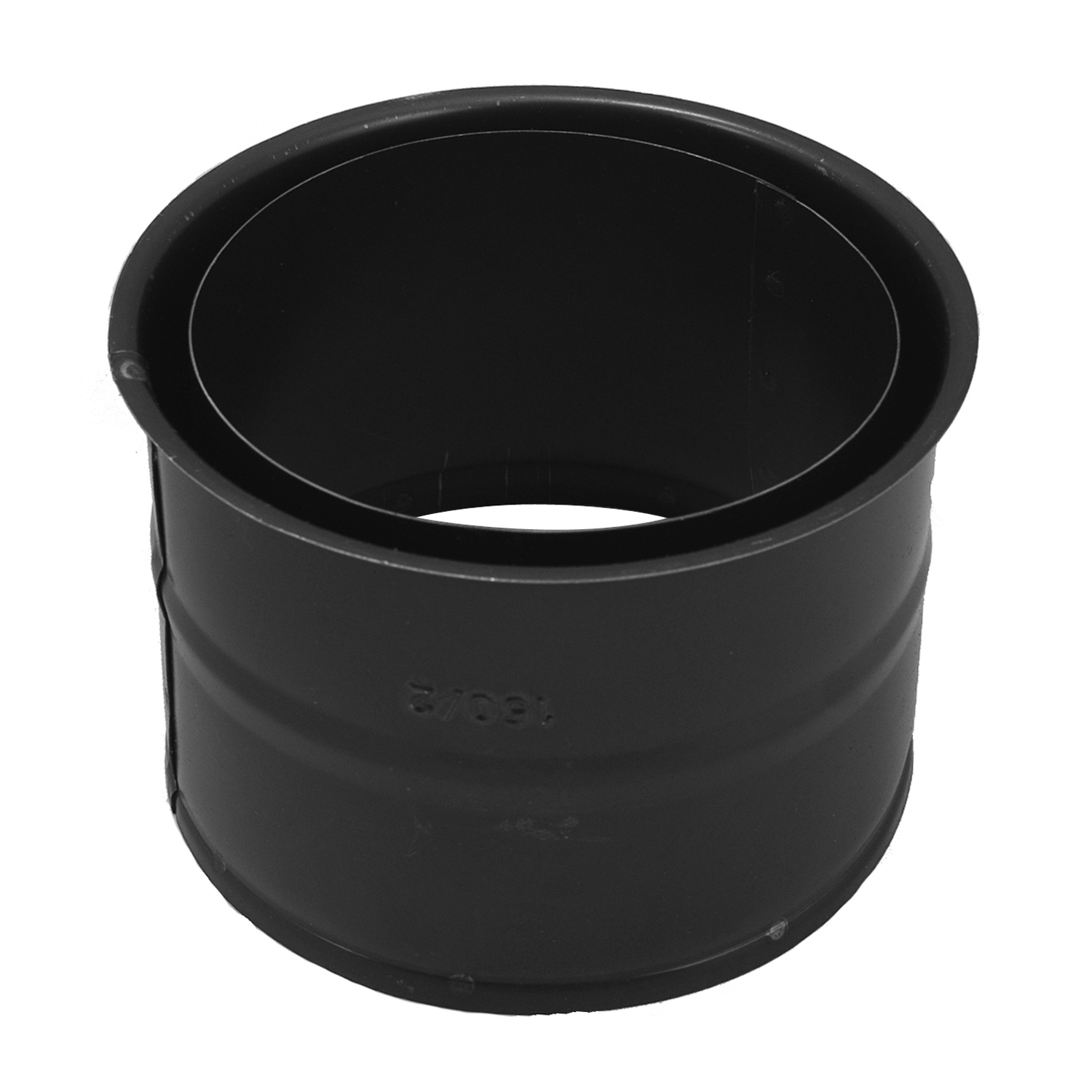

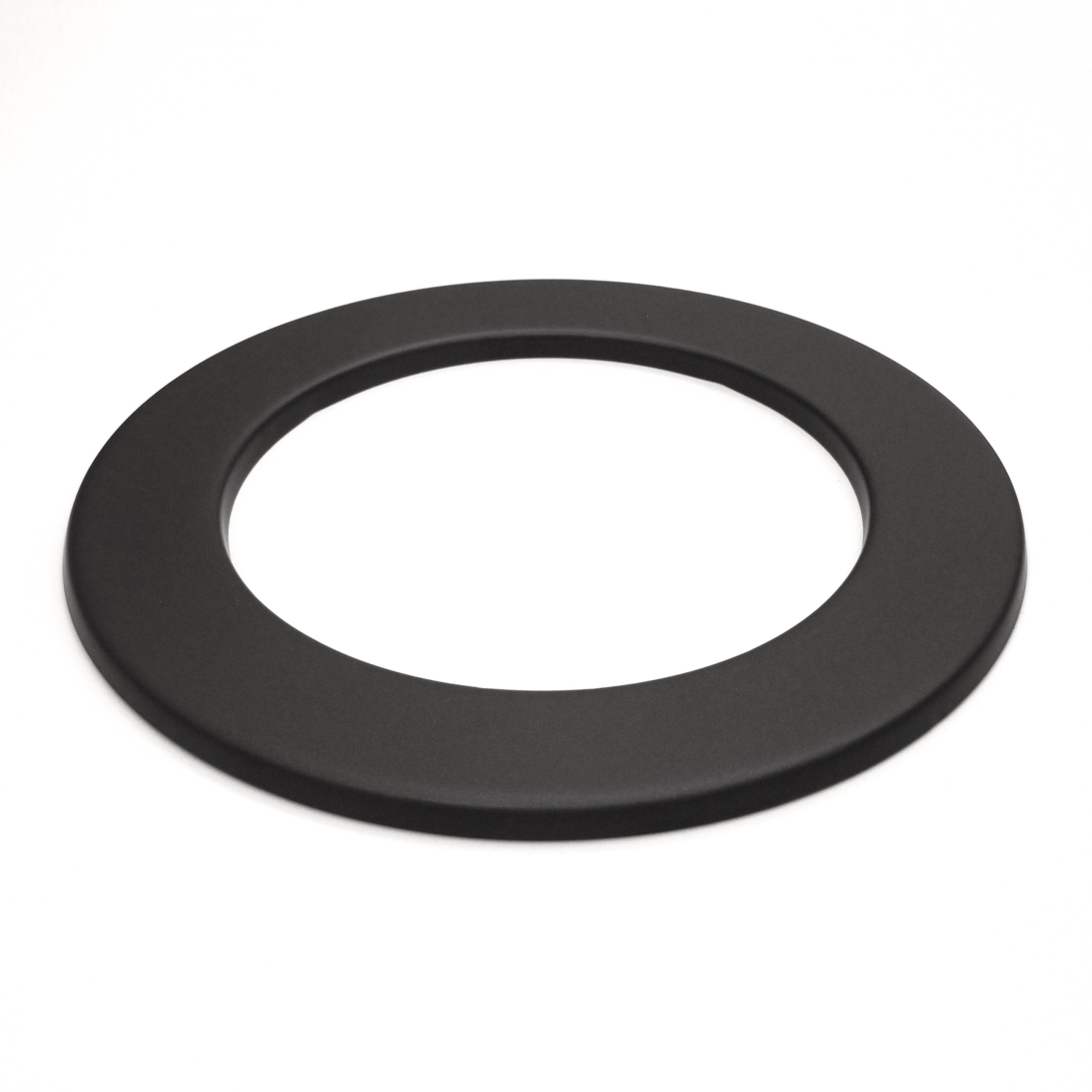

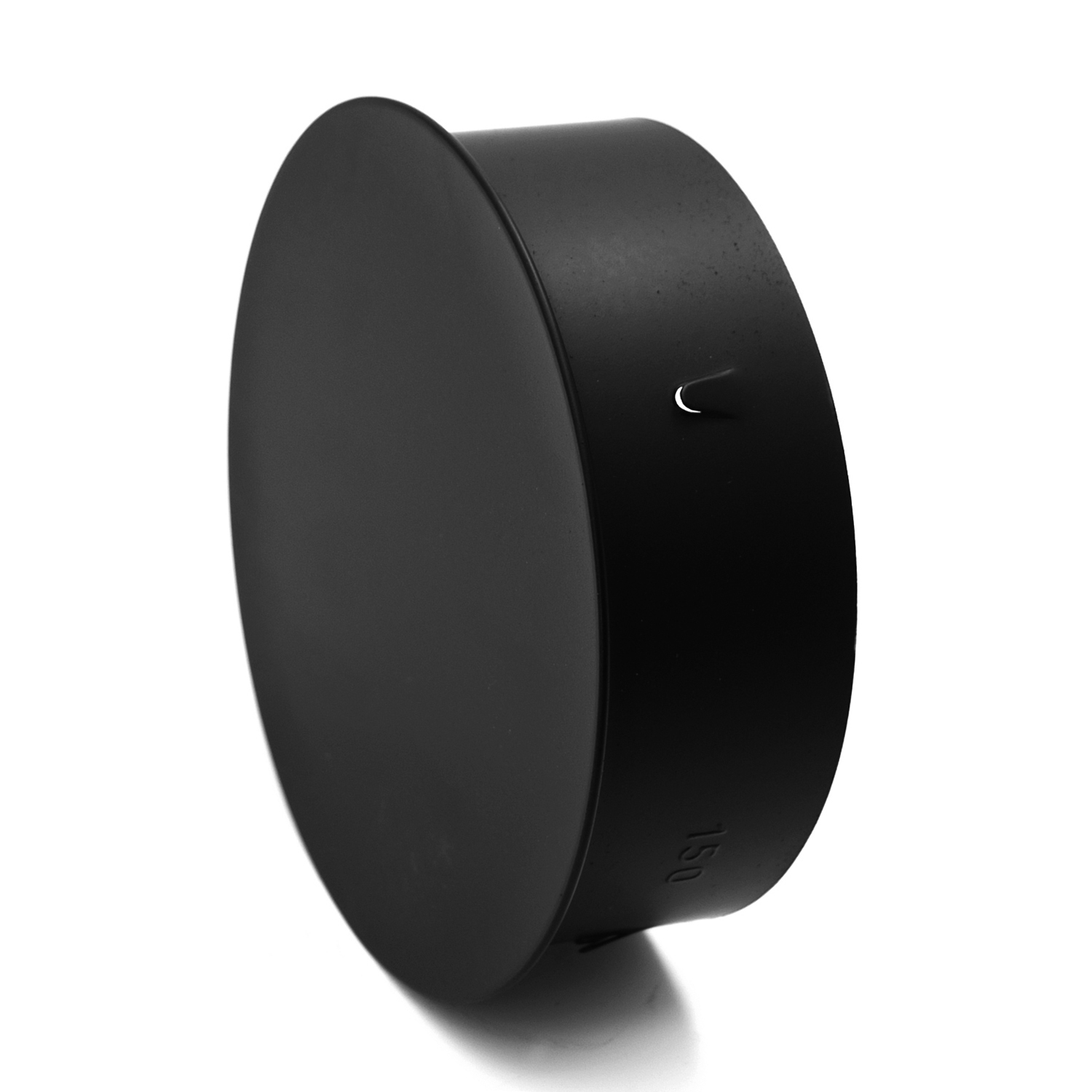

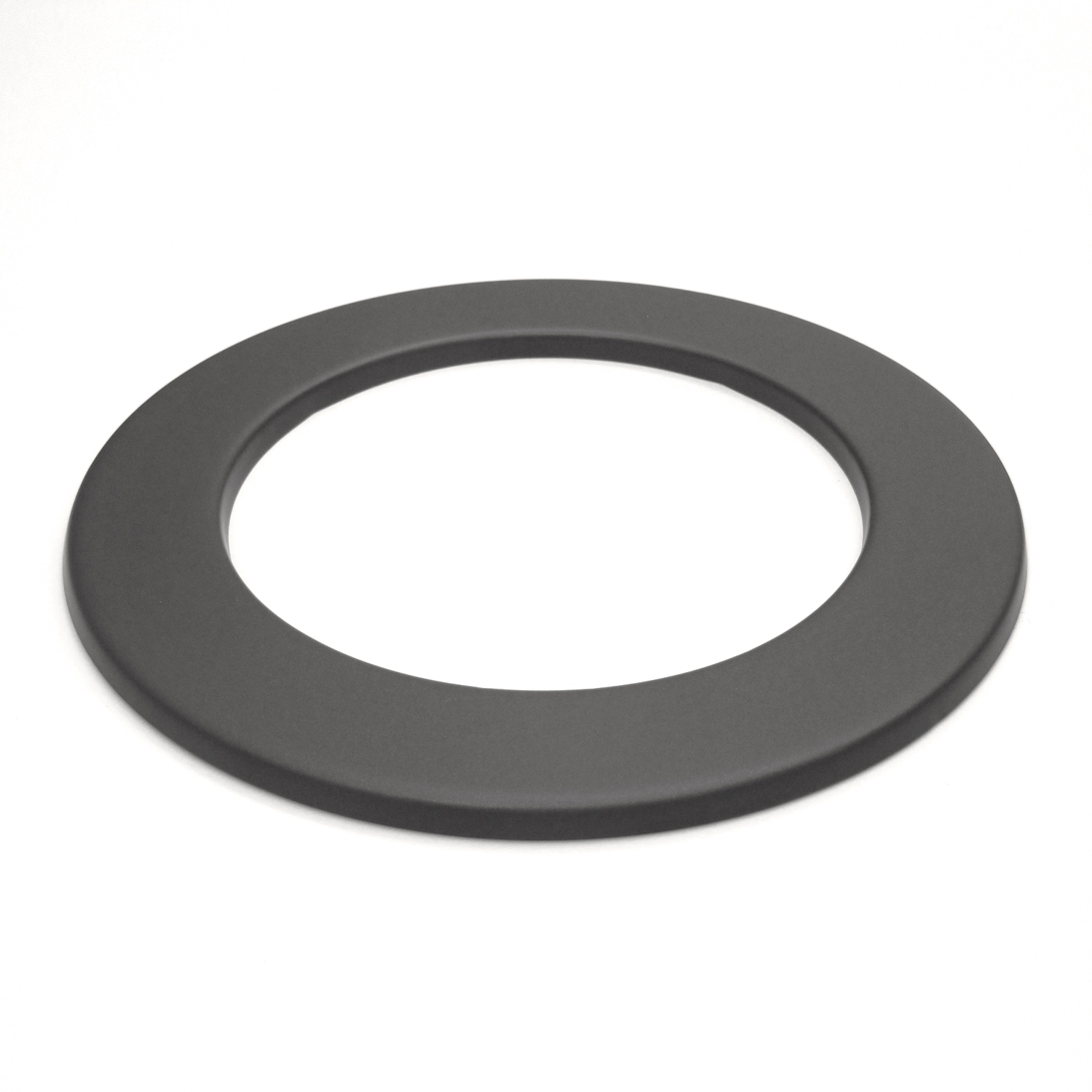

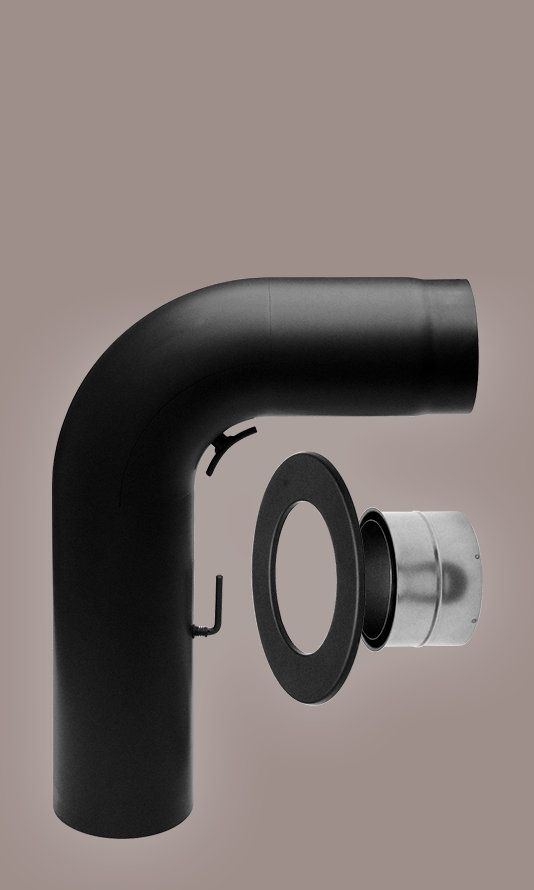

Doppelwandfutter, Wandrosette und Blindklappe: Zum Anschluss der Kaminöfen an gemauerte Schornsteine ist ein Wanddurchbruch nötig. Zur korrekten Verbindung von Ofenrohr und Schornstein wird ein gerades Längenelement, genannt Doppelwandfutter, eingesetzt. Für einen optisch ansprechenden Übergang vom Ofenrohr in die Wand werden unsaubere Bruchkanten am Wanddurchbruch mit einer Wandrosette (auch: Wandblende) verblendet. Nicht mehr benötigte Wanddurchbrüche können nachträglich mit einer Blindklappe verschlossen werden.
Thermoschild: Das Thermoschild wird auf ein vorhandenes Ofenrohr gesteckt und bildet eine Art Außenhaut, um beispielsweise umliegende Möbel vor zu starker Hitzeeinwirkung zu schützen.
Welchen Durchmesser muss ein Kaminrohr haben?
Der Durchmesser des Kaminrohrs sollte gleich oder kleiner als der Durchmesser des Schornsteins sein, um eine optimale Funktion zu gewährleisten. Lassen Sie sich unbedingt von Ihrem Schornsteinfeger vor Ort beraten, er kennt Ihren Schornstein und die regionalen Witterungsverhältnisse.
Welche Rauchrohrdurchmesser gibt es bei kamdi24?
Im Online-Shop von kamdi24 finden Sie eine große Auswahl an Rauchrohren in vielen Varianten passend zu Ihrer Inneneinrichtung.
Durchmesser | Senotherm Schwarz | Senotherm Gussgrau | Emaille Weiß | Emaille Schwarz | Emaille Elfenbein | Emaille Braun | Emaille Grau |
120 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✘ | ✘ |
130 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✘ | ✘ |
150 mm | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
160 mm | ✓ | ✓ | ✘ | ✘ | ✘ | ✘ | ✘ |
180 mm | ✓ | ✘ | ✘ | ✘ | ✘ | ✘ | ✘ |
200 mm | ✓ | ✘ | ✘ | ✘ | ✘ | ✘ | ✘ |
250 mm | ✓ | ✘ | ✘ | ✘ | ✘ | ✘ | ✘ |
Wie darf man ein Ofenrohr verlegen?
Bei der Verlegung eines Ofenrohrs sollten Sie darauf achten, dass die Länge so kurz wie möglich gehalten wird, idealerweise nicht länger als 2 Meter. Zu lange Ofenrohre können den Kaminzug negativ beeinflussen. Vermeiden Sie waagerecht verlegte Strecken, da diese den Kamineffekt stören können. Um Richtungswechsel vorzunehmen, verwenden Sie Bögen mit Winkeln von 15°, 30°, 45° oder 90°.
Wann benötige ich eine Erweiterung oder Reduzierung?

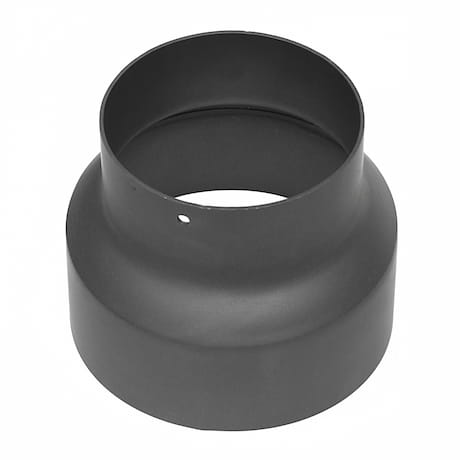

Eine Rauchrohr-Reduzierung in Gussgrau von Raik.

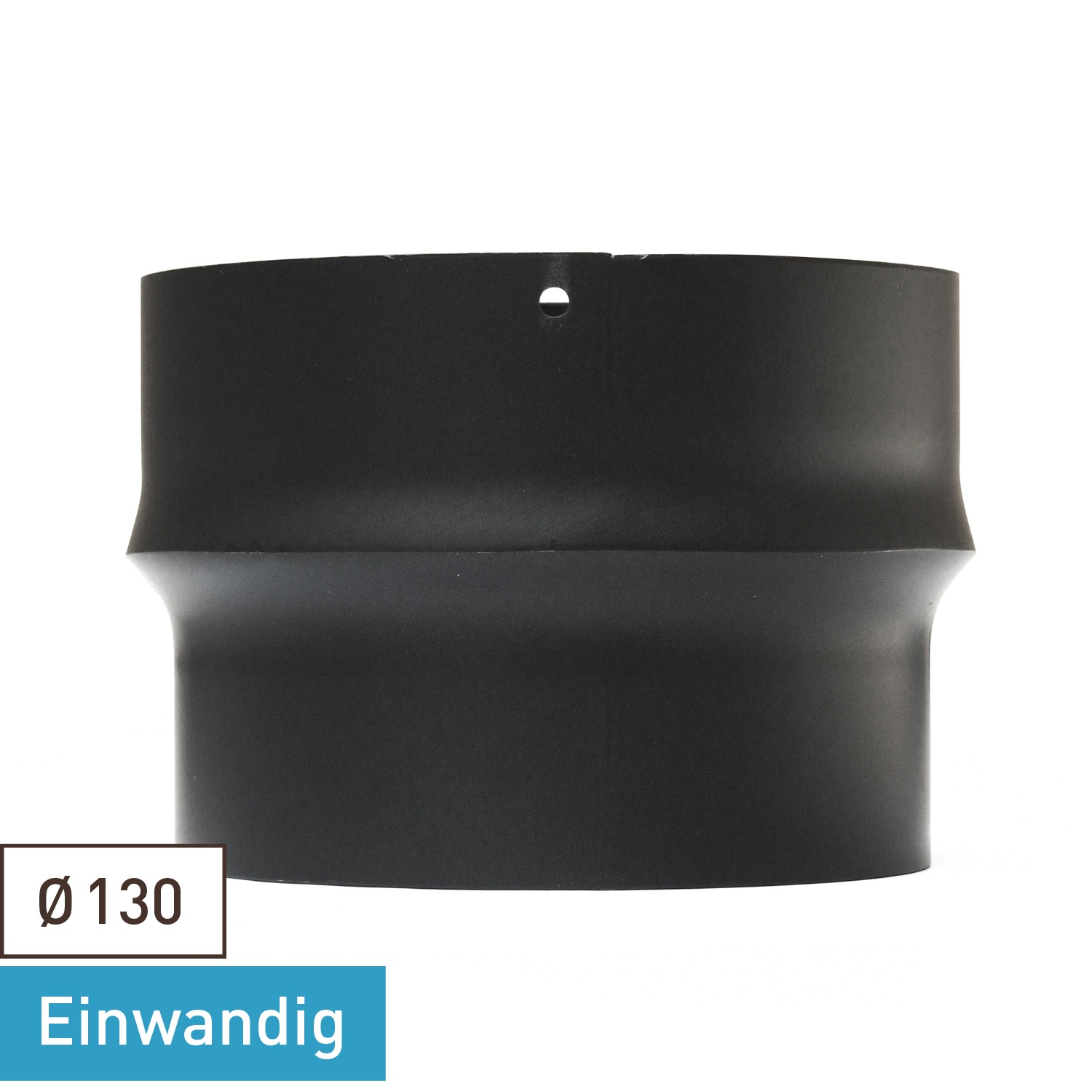

Ihr Lieblingsofen hat einen größeren oder kleineren Anschluss als Ihr vorhandener Schornstein? Mit der passenden Erweiterung oder Reduzierung ist das kein Problem. Verbinden Sie Ihre Ofenrohre ganz einfach durch Zusammenstecken mit der Erweiterung bzw. Reduzierung. Hat ihr Ofen einen kleineren Anschluss als der Schornstein, benötigen Sie eine Erweiterung und umgekehrt.
Beachten Sie jedoch, dass eine Erweiterung meist ohne Probleme möglich ist, eine Reduzierung aber die Zustimmung des zuständigen Schornsteinfegers benötigt. Der Grund: Bei einer Ofenrohr-Erweiterung steht für den Rauchgasabzug mehr Raum zur Verfügung, als der Kaminofen vorsieht. Dadurch ist ein uneingeschränkter Rauchabzug möglich. Eine Reduzierung hingegen verkleinert den Querschnitt des Ofenrohres, ist nicht mehr auf die Leistung des Kaminofens ausgelegt und schränkt das Volumen des Rauchgasabzuges ein. Der Schornsteinfeger prüft in diesem Fall, ob eine Ofenrohr-Reduzierung möglich ist.
Wann brauche ich doppelwandige Ofenrohre?
Doppelwandige Ofenrohre sind in folgenden Situationen erforderlich oder empfehlenswert:
Mindestabstand zu brennbaren Materialien kann nicht eingehalten werden: Doppelwandige Rohre ermöglichen einen geringeren Sicherheitsabstand von nur 100-200 mm zu brennbaren Bauteilen. Die Zwischenisolierung verhindert eine Überhitzung der Umgebung.
Lange Rohrleitungen oder viele Bögen zum Schornstein: Durch die Isolierung kühlen die Verbrennungsgase nicht so stark ab. Das gewährleistet einen guten Zug und beugt Rußablagerungen vor.
Doppelwandige Ofenrohre sind dank ihrer Isolierung insgesamt besser Wärme gedämmt, flexibler in der Installation und besitzen eine höhere Brandsicherheit.

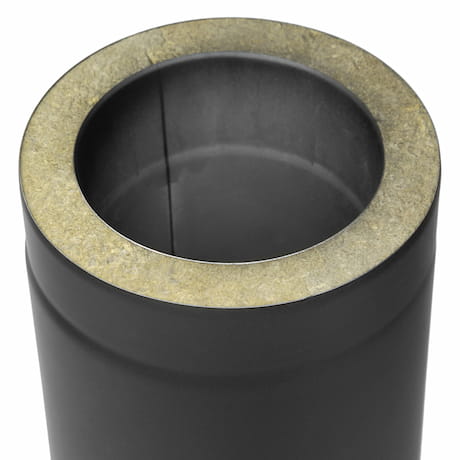

Die doppelwandigen Coltherm Ofenrohre von Raik sind zusätzlich gedämmt, um die Wärmeabstrahlung zu minimieren.
Kann man einfach einen Kaminofen selbst anschließen?
Ja, Sie können ein Ofenrohr selbst an einen Holzkofen anschließen, aber es gibt einige wichtige Punkte zu beachten:
- Freier Schornsteinzug
- Länge und Bögen des Ofenrohrs
- Anschlussarten
- Sicherheitsabstände
Abnahme durch den Schornsteinfeger: Nach der Installation muss der Ofen und der Rauchrohranschluss vom Schornsteinfeger überprüft und abgenommen werden. Dazu gehört auch die Aktualisierung des Feuerstättenbescheids. Raumluftunabhängige Öfen, die eine separate Verbrennungsluftzufuhr von außen benötigen, sollten von einem Fachmann installiert werden.
Vorschriften und Verordnungen in Deutschland
In Deutschland gibt es keine bundeseinheitlichen Vorschriften für die Verlegung von Rauchrohren. Die Regelungen sind in den jeweiligen Feuerungsverordnungen der einzelnen Bundesländer festgelegt. Zu beachten sind vor allem die folgenden Punkte:
- Sicherheitsabstände
- Maximallänge
- Waagerechte Führung
- Wanddurchführung
Feuerungsverordnungen in Deutschland
Bundesland | Verordnung |
Baden-Württemberg | FeuVO |
Bayern | FeuV |
Brandenburg | BdgFeuV |
Hamburg | FeuVO |
Hessen | FeuV |
Mecklenburg-Vorpommern | FeuVO M-V |
Niedersachsen | FeuVO |
Nordrhein-Westfalen | FeuVO NRW |
Rheinland-Pfalz | FeuVO |
Saarland | FeuVO |
Sachsen | SächsFeuVO |
Sachsen-Anhalt | FeuVO |
Schleswig-Holstein | FeuVO |
Thüringen | ThürFeuVO |
Wo kann ich Ofenrohre kaufen?
Wenn Sie auf der Suche nach Ofenrohren sind, gibt es verschiedene Möglichkeiten, das passende Produkt zu finden. Im Fachhandel steht Ihnen kompetente Beratung zur Verfügung. Eine hervorragende Möglichkeit bietet der Online-Shop kamdi24, der eine breite Auswahl an Ofenrohren in unterschiedlichen Größen und Farben bereithält. Viele Artikel sind sofort lieferbar, sodass Sie von einer schnellen Zustellung profitieren. Die Expertinnen und Experten bei kamdi24 kennen sich bestens mit den verschiedenen Spezifikationen aus und geben wertvolle Hinweise zu Zubehör und Montage. Zudem können Sie eine ausgezeichnete Beratung per E-Mail, Chat und Telefon in Anspruch nehmen, die Ihnen bei der Wahl des richtigen Ofenrohrs behilflich ist.
Ihre Vorteile bei kamdi24
✓ Umfassende Fachberatung telefonisch, per Chat oder E-Mail
✓ Große Auswahl an Kaminen, Heiz- und Solartechnik, Grill und BBQ sowie passendem Zubehör
✓ Kauf auf Rechnung möglich
✓ 0 %-Finanzierung
✓ Versandkostenfreie Lieferung ab 49 € innerhalb Deutschlands
✓ Verlängertes Rückgaberecht von 100 Tagen
Häufige Fragen
Wie viel Knicke darf ein Ofenrohr haben?
Der Ofen und der Zug zum Schornstein funktionieren am besten, je weniger Bögen und Knicke das Ofenrohr hat. Müssen durch die Gegebenheiten vor Ort Knicke eingebaut werden, sollten maximal nur drei Rauchrohrbögen eingebaut werden. Dabei haben flache Bögen den geringsten Strömungswiderstand.
Kann ein Ofenrohr waagerecht verlaufen?
Ein Ofenrohr sollte möglichst nicht waagerecht verlaufen. Hier sind die Hauptgründe:
- Thermodynamische Probleme: Die warmen Verbrennungsgase stauen sich an der Rohrwand, was den Abbrand und die Effizienz des Ofens beeinträchtigt.
- Rußablagerungen: Die Gase aus dem Kaminofen kühlen im waagerechten Rauchrohr ab. Dies kann die Ablagerung von Ruß begünstigen. Rußablagerungen können den Zug weiter behindern und das Risiko eines Rußbrandes erhöhen.
- Effiziente Ableitung der Rauchgase: Eine möglichst senkrechte Verlegung oder eine Verlegung mit einer leichten Steigung von 45 bis 60 Grad zum Schornstein sind günstig. Dies begünstigt eine schnelle und sichere Ableitung der Verbrennungsgase.
Zusammengefasst ist eine waagerechte Verlegung des Ofenrohrs über längere Strecken nicht ratsam. Eine senkrechte oder leicht ansteigende Verlegung mit möglichst wenigen Bögen ist entscheidend für einen optimalen Zug und die effiziente Funktion Ihres Ofens.
Was ist besser Ofenrohr oben oder hinten?

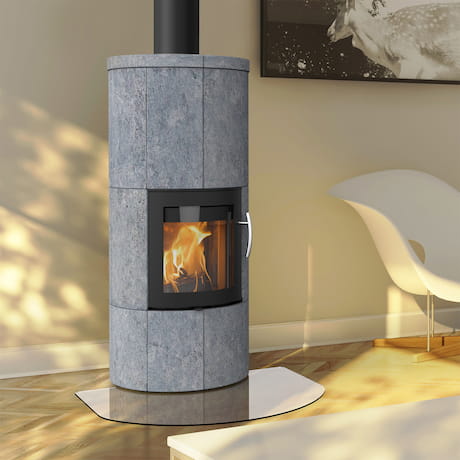

Der Kaminofen M BASIC von Lotus mit dem Rauchrohranschluss oben und einer Specksteinverkleidung.
Vorteile - Anschluss Ofenrohr oben
- Verbesserter Schornsteinzug und Thermik
- Erleichtert das Anfeuern
- Effizientere Wärmespeicherung in den Speichersteinen
Vorteile - Anschluss Ofenrohr hinten
- Optischer Vorteile: das Ofenrohr ist nicht zu sehen
- Effektivere Schornsteinhöhe
Experten empfehlen das Ofenrohr oben anzuschließen, sofern keine besonderen Umstände vorliegen.
Wie weit muss das Rauchrohr in den Kaminofen?
Das Rauchrohr muss so weit in den Kaminofen hineinragen, dass es eine sichere und dichte Verbindung gewährleistet. In der Regel sollte das Rohr etwa 5-10 cm in den Ofen eingeführt werden. Dies stellt sicher, dass die Rauchgase effektiv in das Rohr gelangen und keine Undichtigkeiten entstehen. Wichtig ist, dass die Verbindung fest sitzt und keine Rauchgase austreten können. Bei Unsicherheiten oder speziellen Anforderungen empfiehlt es sich, die Einbautiefe mit dem Hersteller oder einem Fachmann abzustimmen.
Wie nah darf ein Ofenrohr an die Wand oder Decke?
Der genaue Mindestabstand hängt von mehreren Faktoren ab:
- Oberflächentemperatur des Ofenrohrs
- Wärmedämmung des Rohres (einfach- oder doppelwandig)
- Brennbarkeit des Wandmaterials
- Vorhandensein einer Wärmedämmung an der Wand
Bei den Ofenrohren von kamdi24 sollte mindestens einen Abstand des Dreifachen Rauchrohrdurchmessers zu brennbaren Wänden oder Decken sichergestellt werden. Dabei zählen auch tragende Wände als brennbar. In manchen Fällen können zusätzliche Schutzmaßnahmen wie hitzebeständige Platten oder Abschirmungen erforderlich sein. Besteht die Wand oder Decke aus nicht brennbaren Materialien, kann der Abstand geringer sein, jedoch sollte immer eine ausreichende Luftzirkulation gewährleistet sein, um eine Überhitzung zu verhindern. Es ist wichtig, die genauen Anforderungen in den örtlichen Bauvorschriften und der Feuerungsverordnung zu überprüfen oder einen Fachmann zu konsultieren, um die sichere Installation Ihres Ofenrohrs und Kaminofens sicherzustellen.
Sie möchten Ofenrohre kaufen, sind aber noch unschlüssig hinsichtlich Größe und Länge? Zögern Sie nicht, uns anzurufen unter 0351 25930011 oder uns zu schreiben an [email protected]. Wir beraten Sie gern und freuen uns auf Ihre Anfrage.
