Holzvergaserkessel

Grundlagen

Was ist ein Holzvergaserkessel?

Ein Holzvergaser ist ein Zentralheizungskessel für Scheitholz, der das Holz zuerst in brennbares Gas umwandelt und dieses Gas in einer zweiten Brennkammer verbrennt. Er steht im Heizraum, versorgt Heizkörper, Fußbodenheizung und Warmwasser und braucht in aller Regel einen Pufferspeicher. Die Kessel im Sortiment haben 15 bis 49 kW.

Gegenüber einem einfachen Holzheizkessel mit nur einem Brennraum verbrennt der Vergaser das Holz vollständiger. Die meisten Kessel im Sortiment erreichen mehr als 90 Prozent Wirkungsgrad und tragen die Effizienzklasse A+. Dafür ist die Technik auf Holz zugeschnitten: Zugelassen sind naturbelassenes Scheitholz und Holzbriketts.

Technik

Wie funktioniert ein Holzvergaser?

Vergasung und Verbrennung laufen getrennt ab. Oben im Füllraum zersetzt sich das Holz mit wenig Luft zu Holzgas, das nach unten durch eine Düse in die Brennkammer strömt. Dort verbrennt es mit vorgewärmter Zusatzluft bei sehr hoher Temperatur und damit vollständiger als in einem Kessel mit nur einem Brennraum.

• Füllraum – hier liegt der Holzvorrat für einen Abbrand, im Sortiment 66 bis 220 Liter. Die Primärluft vergast vor allem die unterste Schicht über der Düse, das Holz darüber rutscht nach.
• Düse und Brennkammer – das Holzgas mischt sich mit der Sekundärluft und brennt aus. Keramische Formteile speichern die Hitze und schützen den Kesselkörper aus bis zu 8 mm starkem Stahlblech.
• Wärmetauscher – die heißen Abgase geben ihre Wärme an das Kesselwasser ab, das je nach Kessel und Einstellung 75 bis 95 °C erreicht und in den Speicher fließt.

Ein Holzvergaser arbeitet als Volllastkessel: Er soll eine Füllung in einem Zug abbrennen, statt gedrosselt vor sich hin zu glimmen. Gedrosselt schwelt das Feuer, Teer setzt sich ab und die Emissionen steigen. Möglich macht den Volllastbetrieb der Pufferspeicher, der die Wärme aufnimmt, die das Haus gerade nicht braucht, und sie nach dem Abbrand wieder abgibt.

Alle Kessel im Sortiment sind nach DIN EN 303-5 ausgewiesen. Diese europäische Norm gilt für Heizkessel für feste Brennstoffe bis 500 kW und legt Anforderungen und Prüfungen für Sicherheit, Verbrennung, Betriebsverhalten und Kennzeichnung fest. Da alle Kessel der Kategorie dieselbe Produktnorm tragen, wählen Sie nach Leistung, Scheitlänge und Ausstattung, nicht nach unterschiedlichen Prüfgrundlagen.

Auslegung

Leistung, Füllraum und Scheitlänge wählen

Bei einem Scheitholzkessel zählt nicht nur die Heizlast, sondern auch, wie oft Sie nachlegen möchten. Als Planungsregel gilt: so groß wählen, dass am kältesten Tag zwei bis drei Füllungen reichen. Der Kessel liegt deshalb meist etwas über der Heizlast des Hauses, die Ihr Heizungsbauer berechnet; den Rest gleicht der Speicher aus.

Genauso wichtig ist die Scheitlänge, denn sie muss zu Ihrem Holz passen. Die kleinsten Kessel nehmen Scheite bis 25 oder 33 cm, ab 25 kW passen Scheite bis 53 cm. Meterholz, einmal geteilt, ergibt 50-cm-Scheite; für 33 cm wird es gedrittelt, also einmal mehr gesägt.

Vorgeschrieben ist der Speicher in § 5 Abs. 4 der 1. BImSchV. Die Ausnahmen dort betreffen Sonderfälle, etwa Anlagen, bei denen ein Reservekessel die Spitzenlast übernimmt. Der kleinste Holzvergaserkessel im Sortiment hat 15 kW und kommt mit einem 1.000-Liter-Speicher aus. Ab 40 kW sind zwei Speicher nötig, weil der größte Speicher im Sortiment rund 2.000 Liter fasst. Wie Sie das Volumen für Ihre Anlage genau bestimmen, zeigt die Seite Pufferspeicher richtig dimensionieren.

Aufstellung

Heizraum und Schornstein vorbereiten

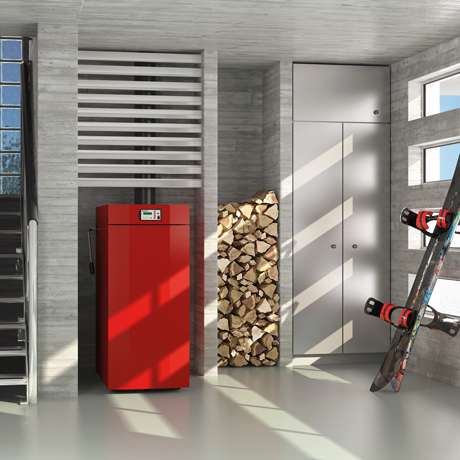

Ein Holzvergaserkessel wiegt leer rund 300 bis 565 Kilogramm und braucht vor sich Platz zum Befüllen und Reinigen. Alle Kessel im Sortiment haben einen Rauchrohranschluss mit 150 mm Durchmesser auf der Rückseite. Ob der Schornstein zum Kessel passt, sollte vor der Bestellung feststehen.

Einbringen und Stellfläche

Alle Kessel im Sortiment sind 678 bis 680 mm breit. Jede Tür und jede Engstelle auf dem Weg in den Heizraum braucht deshalb eine lichte Breite von mindestens etwa 70 cm; messen Sie das vor der Bestellung nach. Höhe, Tiefe und Gewicht wachsen mit der Leistung:

Schwieriger als die Türbreite sind oft das Gewicht auf der Kellertreppe und enge Kurven im Transportweg. Geliefert wird per Spedition, planen Sie also Helfer oder eine Treppenkarre für den letzten Abschnitt ein.

Schornstein und Abgas

• Förderdruck – der Schornstein muss bei Nennwärmeleistung je nach Kessel 16 bis 25 Pa Förderdruck aufbringen. Zieht er deutlich stärker, begrenzt ein Zugbegrenzer den Unterdruck.
• Abgastemperatur – je nach Kessel 127 bis 250 °C am Stutzen. Je kühler das Abgas, desto eher kann im Schornstein Feuchtigkeit kondensieren; ein feuchteunempfindlicher Schornstein ist dann die sichere Wahl.
• Verbindung – das Rauchrohr vom Kessel zum Schornstein sollte kurz sein und wenige Bögen haben, damit der Zug nicht verloren geht.

Lassen Sie Ihren Bezirksschornsteinfeger den vorhandenen Schornstein vor dem Kauf prüfen. Er kennt die Querschnitte und Höhen vor Ort und nimmt die Anlage später ohnehin ab.

Anschluss

Passendes Zubehör für den Holzvergaser

Zum Kessel gehören ein Pufferspeicher und Sicherheits- und Regeltechnik. Welche Teile Pflicht sind, ergibt sich aus der Holzfeuerung selbst: Ein brennendes Feuer lässt sich nicht einfach abschalten, und der Rücklauf zum Kessel darf nicht zu kalt werden, sonst bildet sich Kondensat.

Kessel, Speicher und Anschlussteile bekommen Sie auch aufeinander abgestimmt als Komplettsets mit Speicher, je nach Set mit zwei Pufferspeichern oder mit zusätzlichem Hygiene- oder Kombispeicher für das Warmwasser.

Bedienung

Regelung und automatische Zündung

Wie bequem ein Holzvergaserkessel im Alltag ist, entscheidet vor allem die Regelung. Die Grundausführungen kommen ohne eingebauten Heizungsregler, angeheizt wird von Hand. Die Komfort-Ausführungen haben einen elektronischen Kessel- und Heizungsregler eingebaut und zünden das Holz selbst. Das Befüllen bleibt bei beiden Ausführungen Handarbeit; die Komfort-Ausführung nimmt Ihnen das Anzünden ab.

Grundausführung

Je nach Modell liegen Feuerzugregler, Füll- und Entleerungshahn, Aschelade und Reinigungsbesteck bei. Anheizen und Nachlegen erledigen Sie selbst, die Heizkreise steuert ein vorhandener oder zusätzlicher Regler. Beim kleinsten Kessel ist der Anschluss eines Heizungsreglers schon vorverdrahtet; dafür braucht es zusätzlich einen Abgasfühler.

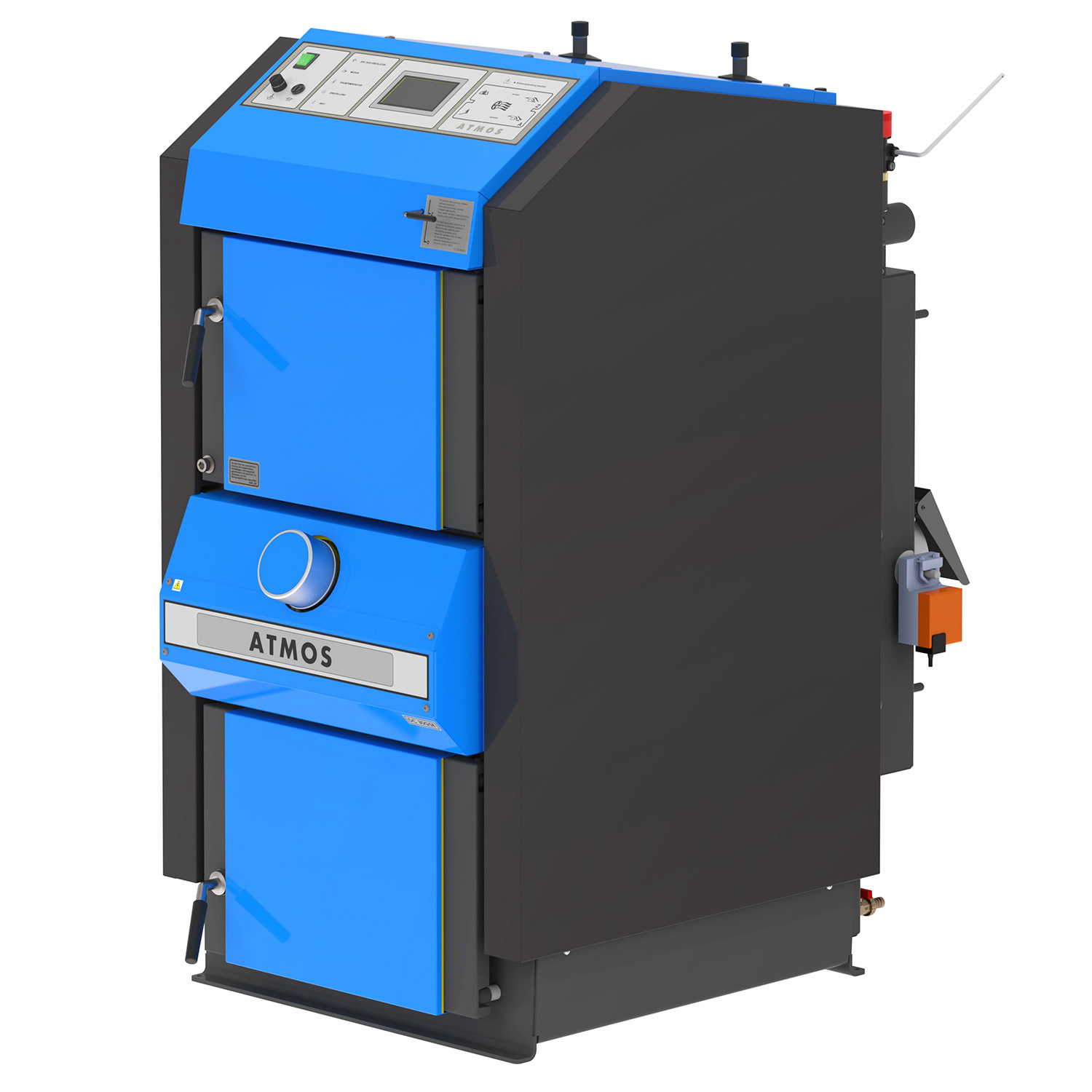

Komfort-Ausführung

• Automatische Zündung – Sie befüllen den Kessel, der Regler startet die Zündung. Als Zündmittel dienen Holzpellets.
• Regler mit Touchpanel – er steuert Kessel, Kesselkreis, bis zu drei Heizkreise, Warmwasser und Solar, ein eigener Heizungsregler entfällt.
• Fühler ab Werk – der Kessel ist werkseitig mit den nötigen Sensoren ausgestattet, ein Fühlerset mit Abgasfühler liegt bei.

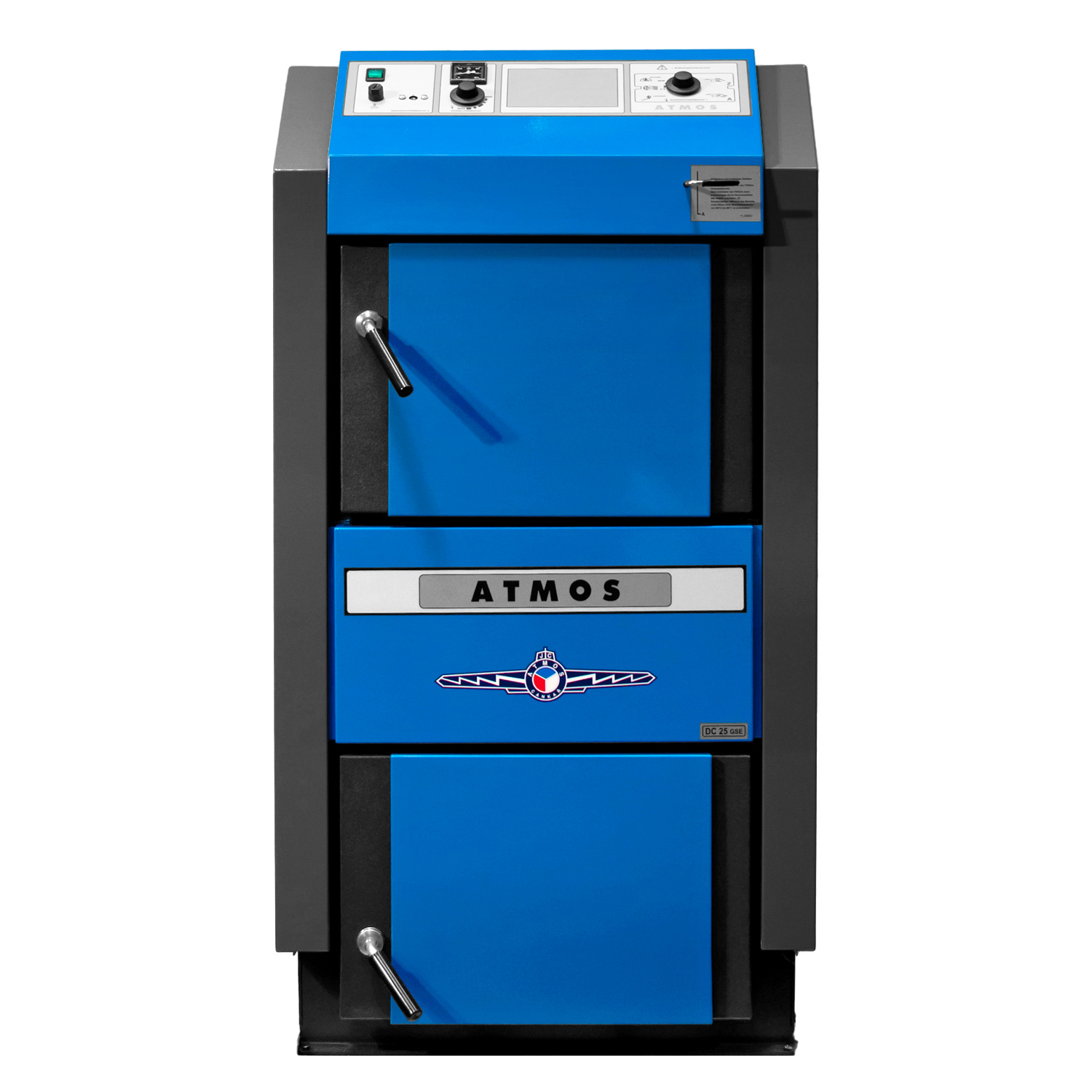

Ein Beispiel ist der Atmos DC 18 GSE Komfort mit 19 kW. Wie sich die Reihen des Herstellers unterscheiden, zeigt die Übersicht der Kesselserien von Atmos; weitere Hersteller finden Sie unter Heiztechnik- und Solar-Marken.

Betrieb

Brennholz, Grenzwerte und Messung

Ein Holzkessel verbrennt nur so sauber wie das Holz, das hineinkommt. Die 1. BImSchV erlaubt Scheitholz und Holzbriketts nur mit weniger als 25 Prozent Feuchte bezogen auf das Trockengewicht, das entspricht rund 20 Prozent Wassergehalt. Feuchtes Holz kostet Wärme, verrußt den Kessel und treibt die Emissionen hoch.

• Holz lagern – luftig, überdacht und mit Abstand zum Boden. Prüfen Sie die Feuchte vor dem Verfeuern mit einem Messgerät an einer frisch gespaltenen Fläche.
• Reinigen und Verschleiß – Asche und Ablagerungen entfernen Sie mit dem mitgelieferten Besteck. Die keramischen Formteile im Brennraum sind Verschleißteile und werden bei Bedarf ersetzt.
• Förderung – ein neuer Holzkessel kann Teil einer geförderten Heizungsmodernisierung sein. Programme und Bedingungen ändern sich; den aktuellen Stand erklärt der Ratgeber Heizungsförderung.
