Pufferspeicher mit Brauchwasser
Hier finden Sie Pufferspeicher mit Brauchwasser, die Heizung und Warmwasser aus einem Behälter versorgen, ohne, mit einem oder mit zwei Solarwärmetauschern. Unter den Produkten lesen Sie, wie Sie Heizwasseranteil und Trinkwassertank getrennt auslegen und welche Drücke und welches Zubehör dazugehören. Wird nur Warmwasser gebraucht, genügt ein Brauchwasserspeicher. Mehr lesen …
Ihr Berater für Solarthermie und Speicher:
Grundlagen
Was ist ein Pufferspeicher mit Brauchwasserblase?

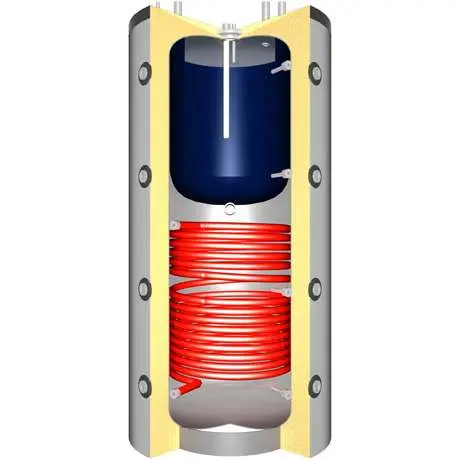

Ein Pufferspeicher mit Brauchwasser, kurz Kombispeicher, vereint zwei Speicher in einem Behälter: außen Heizungswasser für die Heizkörper, innen einen eingesetzten Tank mit Trinkwasser. Dieses Tank-in-Tank-System speichert die Wärme von wasserführendem Ofen, Holzkessel oder Solaranlage und erwärmt zugleich das Trinkwasser. Im Sortiment fassen die Speicher 560 bis 1.501 Liter.
Den inneren Tank nennt man auch Brauchwasserblase, die Bauart Mutter-Kind-Speicher. Er fasst je nach Größe 146 bis 268 Liter; der übrige Inhalt, rund 390 bis 1.230 Liter, ist Heizungswasser. Von außen sieht der Kombispeicher aus wie ein Heizungspuffer. Wo sonst ein Pufferspeicher und ein Trinkwasserspeicher nebeneinander stehen, reicht ein Behälter mit einer Dämmhülle. Der Preis dafür: Heizung und Warmwasser sind fest gekoppelt, das Trinkwasser wird nicht wärmer als das Heizungswasser, das es umgibt.
Funktion
Wie funktioniert ein Kombispeicher?
Wärmeerzeuger und Solaranlage laden das Heizungswasser im äußeren Behälter. Der Trinkwassertank ist ringsum von diesem Wasser umgeben und nimmt die Wärme über seine Wand auf. Beim Zapfen fließt kaltes Trinkwasser in den Tank nach, und das heiße Heizungswasser ringsum erwärmt es wieder, solange der Speicher geladen ist.
Das Trinkwasser wird so warm wie das Heizungswasser um den Tank. Ist der Speicher nach einem Abbrand heiß, ist es auch das Warmwasser; ist er ausgekühlt, kommt nur lauwarmes Wasser. Für Tage ohne Feuer braucht es deshalb eine zweite Quelle, etwa die Solaranlage über einen Solarwärmetauscher oder eine elektrische Heizpatrone. Wichtig sind außerdem die Grenzwerte der drei Kreise:
| Kreis | Zulässiger Betriebsdruck | Was daraus folgt |
|---|---|---|
| Heizungswasser | 3 bar | Das Sicherheitsventil der Heizung öffnet spätestens bei 3 bar; erlaubt der Ofen nur 2,5 bar, gilt dieser Wert. |
| Trinkwassertank | 6 bar | Sicherheitsventil auf der Kaltwasserseite für höchstens 6 bar; liegt der Druck der Hauswasserleitung nahe daran, gehört ein Druckminderer davor. |
| Solarwärmetauscher | 10 oder 12 bar | Für den höheren Druck des Solarkreises ausgelegt. |
Werte aller Kombispeicher im Sortiment. Zulässig sind 95 °C, bei Termoventiler 99 °C im Heizungswasser und 90 °C im Trinkwasser. Weil das Trinkwasser so warm wird wie das Heizungswasser, gilt bei Termoventiler praktisch die Grenze von 90 °C für den ganzen Speicher. Zum Vergleich: Ein separater Brauchwasserspeicher im Sortiment ist für 10 bar ausgelegt.
Bauarten
Welche Arten von Kombispeichern gibt es?
Kombispeicher mit Trinkwassertank unterscheiden sich vor allem in der Zahl der Solarwärmetauscher: ohne für Anlagen ohne Solar, mit einem für eine Solaranlage, mit zwei für zwei getrennte Kreise. Daneben gibt es zwei verwandte Bauarten, die das Trinkwasser nicht bevorraten, sondern erst beim Zapfen im Durchlauf erwärmen.
| Ausführung | Tauscherfläche | Typischer Einsatz |
|---|---|---|
| Ohne Wärmetauscher | keine | wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser; bei Termoventiler auch Pelletöfen und Wärmepumpen |
| Ein Solarwärmetauscher | 1,8 bis 3,6 m² | zusätzlich eine Solaranlage, die Heizungs- und Trinkwasser mit erwärmt |
| Zwei Solarwärmetauscher | 3,0 bis 6,0 m² zusammen | zwei getrennte Kreise, etwa zwei Kollektorfelder oder ein weiterer Wärmeerzeuger mit eigenem Medium |
Werte der Speicher im Sortiment; jede Größe gibt es in allen drei Ausführungen. Mehr zu Kollektoren und Auslegung steht bei der Solarthermie.
Korrosionsschutz des Trinkwassertanks
Weil im Innentank Trinkwasser steht, ist er gegen Rost geschützt: je nach Hersteller emailliert oder mit einem Polywarm-Anstrich beschichtet. In beiden Fällen sitzt zusätzlich eine Magnesiumanode im Tank. Sie verbraucht sich mit der Zeit. Der Heizwasserbehälter selbst hat keine Anode.
Speicher mit Durchlauf-Erwärmung

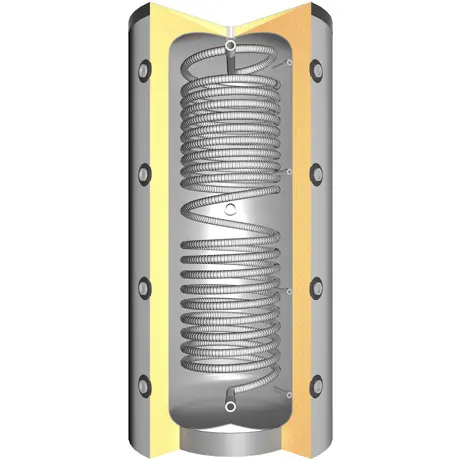

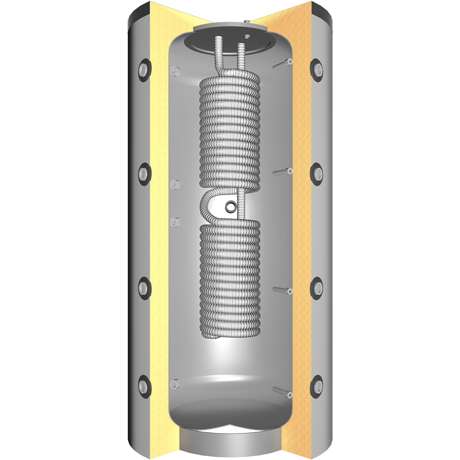

Beim Hygienespeicher liegt statt des Tanks ein Rohr-Wärmetauscher im Heizungswasser, durch den das Trinkwasser erst beim Zapfen fließt. Es steht also kein warmes Trinkwasser auf Vorrat. Kommt eine Schichtladung hinzu, die heißes Wasser oben sammelt, spricht man vom Hygiene-Schicht-Kombispeicher.
Auswahl
Für wen eignen sich Pufferspeicher mit Brauchwasserblase?
Ein Kombispeicher passt, wenn ein Wärmeerzeuger mit Heizungswasser die Heizung unterstützt und dabei auch das Warmwasser bereiten soll und im Heizraum Platz für nur einen Speicher ist. Typisch sind wasserführende Kaminöfen und Kamineinsätze, Holzvergaser und andere Heizkessel, oft zusammen mit einer Solaranlage.
Ein Kombispeicher ist richtig, wenn …
- Ofen, Holzkessel oder Solaranlage Heizung und Warmwasser gemeinsam versorgen sollen
- im Heizraum nur Platz für einen Speicher ist
- ein Trinkwasservorrat von 146 bis 268 Litern zum Haushalt passt
- im Sommer Solaranlage oder Heizpatrone das Warmwasser übernehmen
Besser passt eine andere Lösung, wenn …
- nur Warmwasser erwärmt werden soll und die Heizung keinen Speicher braucht – dann ein Brauchwasserspeicher
- selten oder unregelmäßig gezapft wird und kein Trinkwasser stehen soll – dann ein Hygienespeicher
- schon ein Heizungspuffer steht – dann erwärmt eine Frischwasserstation das Trinkwasser im Durchlauf
Denken Sie dabei an den Sommer. Damit das Trinkwasser warm wird, muss das Heizungswasser um den Tank warm sein. Ohne Solaranlage heizt die Heizpatrone deshalb dieses Wasser mit, nicht nur den Trinkwasservorrat, und der große Behälter gibt über seine Oberfläche Wärme ab. Wer im Sommer viel Warmwasser elektrisch bereiten müsste, sollte getrennte Speicher zumindest vergleichen.
Auslegung
Wie groß muss ein Kombispeicher mit Brauchwassertank sein?
Ein Kombispeicher wird zweimal ausgelegt: Der Heizwasseranteil richtet sich nach dem Wärmeerzeuger, der Trinkwassertank nach dem Warmwasserbedarf. Für den Wärmeerzeuger zählt der Heizwasseranteil, nicht das Gesamtvolumen. Im Sortiment liegt er zwischen rund 390 und 1.230 Litern, der Trinkwassertank fasst 146 bis 268 Liter.
| Größenklasse | Gesamtinhalt | davon Trinkwasser | davon Heizungswasser | Durchmesser ohne Dämmung | Kippmaß |
|---|---|---|---|---|---|
| 600 Liter | 560 l | 146 bis 150 l | 388 bis 414 l | 700 mm | 1.760 bis 2.070 mm |
| 800 und 825 Liter | 718 bis 805 l | 188 bis 191 l | 500 bis 614 l | 790 mm | 1.800 bis 1.900 mm |
| 1000 Liter | 887 bis 946 l | 188 bis 226 l | 670 bis 720 l | 790 mm | 2.140 bis 2.180 mm |
| 1500 Liter | 1.501 l | 268 l | 1.193 bis 1.232 l | 1.000 mm | 2.325 mm |
Werte der Speicher im Sortiment. Das Kippmaß ist die Raumhöhe, die Sie brauchen, um den Speicher aufzurichten. Der 600er von Termoventiler hat eine feste Dämmung und misst damit 750 mm im Durchmesser. Mit jedem Solarwärmetauscher sinkt der Heizwasseranteil etwas. Leer wiegen die Speicher 130 bis 340 kg, gefüllt kommt je Liter rund ein Kilogramm dazu.
Ein Beispiel: Empfiehlt der Hersteller eines wasserführenden Kaminofens mindestens 500 Liter Pufferspeicher, liegt die 600er-Klasse mit 388 bis 414 Litern Heizungswasser darunter. Ob der Trinkwassertank mitzählt, klärt die Montageanleitung des Ofens. Im Zweifel wählen Sie die 800er-Klasse mit 500 bis 614 Litern. Für Holzvergaser schreibt § 5 Abs. 4 der 1. BImSchV in der Regel mindestens 55 Liter je kW Nennwärmeleistung vor; wie sich das Volumen je Wärmeerzeuger ergibt, steht beim Pufferspeicher.
Aus der Praxis
Für den Ofen zählt das Heizungswasser
Bei Kombispeichern wird oft mit dem Gesamtvolumen gerechnet. Ein 1.000er fasst bei uns aber nur 887 bis 946 Liter, davon rund 670 bis 720 Liter Heizungswasser und 188 bis 226 Liter Trinkwasser. Verlangt der Ofenhersteller ein Mindestvolumen, prüfen wir zuerst diesen Anteil. Und wir fragen nach dem Sommer: Ohne Solaranlage oder Heizpatrone wird das Warmwasser dann kalt, wenn länger kein Feuer brennt.
Sven Klitzsch, Berater für Solarthermie und Speicher bei kamdi24
Für den Trinkwassertank gilt die Mischrechnung: Ist der Speicher 60 °C warm und das Kaltwasser 10 °C, stammen bei 40 °C Duschtemperatur 60 Prozent des Duschwassers aus dem Tank. Ein Tank mit 188 Litern reicht damit rechnerisch für rund 310 Liter Duschwasser, bei 48 Litern je Dusche gut sechs Duschen. Weil das Heizungswasser ringsum beim Zapfen nachheizt, ist im geladenen Speicher meist mehr verfügbar.
Anschluss
Passendes Zubehör für Ihren Kombispeicher
Ein Kombispeicher braucht Zubehör auf zwei Seiten. Auf der Heizungsseite dieselbe Sicherheits- und Regeltechnik wie ein Pufferspeicher mit Holzfeuer. Auf der Trinkwasserseite kommen ein Mischautomat gegen Verbrühen und ein Sicherheitsventil für höchstens 6 bar dazu, bei hohem Druck in der Hauswasserleitung auch ein Druckminderer.
- Verbrühschutz – das Trinkwasser wird so heiß wie der Speicher, bis 90 oder 95 °C. Ein Brauchwassermischautomat mischt kaltes Wasser bei und begrenzt die Temperatur an den Zapfstellen.
- Elektrische Nachheizung – eine Heizpatrone in der 1,5-Zoll-Muffe erwärmt das Heizungswasser und damit auch das Trinkwasser, wenn Ofen und Sonne nichts liefern. Bei den Schindler + Hofmann-Speichern sind je nach Modell 7,5 bis 12 kW möglich. Ausführungen finden Sie bei den Heizpatronen.
- Heizungsseite – mit Holzkessel oder wasserführendem Ofen gehören eine Kesselsicherheitsgruppe, ein Ausdehnungsgefäß und, wenn der Hersteller sie vorgibt, eine Rücklaufanhebung dazu, genau wie beim reinen Heizungspuffer.
- Fühler – die Schindler + Hofmann-Speicher haben eine Fühlerklemmleiste, an der sich die Temperaturfühler in der passenden Höhe anbringen lassen.
FAQ
Häufige Fragen zum Pufferspeicher mit Brauchwasser
Kombispeicher oder Pufferspeicher und Brauchwasserspeicher getrennt?
Der Kombispeicher spart Platz, getrennte Speicher sind flexibler. Ein Behälter mit einer Dämmhülle ersetzt beim Kombispeicher zwei Speicher. Getrennt lassen sich Heizungspuffer und Trinkwasserspeicher dagegen unabhängig voneinander auslegen, und der Trinkwasserspeicher verträgt 10 statt 6 bar. Bei knappem Platz spricht viel für den Kombispeicher, bei hohem Warmwasserbedarf für zwei Speicher.
Wie viel Warmwasser liefert ein Kombispeicher?
Mehr, als der Trinkwassertank fasst. Bei kamdi24 sind es 146 bis 268 Liter. Mit 60 °C gespeichert und mit 10 °C kaltem Wasser auf 40 °C gemischt, ergeben 188 Liter rund 310 Liter Duschwasser. Solange das Heizungswasser ringsum heiß ist, wärmt es nachströmendes Kaltwasser während des Zapfens wieder auf.
Wie heiß wird das Trinkwasser im Kombispeicher?
So heiß wie das Heizungswasser um den Tank, zulässig sind bis 95 °C, bei Termoventiler 90 °C im Trinkwasser. Gegen Verbrühen gehört deshalb ein Mischautomat dazu. Für die Hygiene empfiehlt das Umweltbundesamt mindestens 60 °C am Austritt des Trinkwassererwärmers; kühlt der Speicher darunter ab, sollte eine zweite Wärmequelle nachheizen.
Welcher Wasserdruck ist im Trinkwassertank des Kombispeichers erlaubt?
Höchstens 6 bar, bei allen Kombispeichern von kamdi24. Das Sicherheitsventil auf der Kaltwasserseite muss spätestens bei diesem Druck öffnen. Liegt der Druck der Hauswasserleitung nahe daran oder darüber, gehört ein Druckminderer in die Kaltwasserleitung. Das Heizungswasser im äußeren Behälter ist für 3 bar ausgelegt.
Kann ich einen Kombispeicher elektrisch nachheizen?
Ja, alle Kombispeicher bei kamdi24 haben einen Anschluss für eine elektrische Heizpatrone. Sie sitzt im Heizungswasser und erwärmt über die Tankwand das Trinkwasser mit. Bei den Schindler + Hofmann-Speichern sind je nach Modell 7,5 bis 12 kW möglich. Das hält Warmwasser bereit, wenn im Sommer weder Feuer noch Sonne liefern.
Den passenden Kombispeicher finden
Wir führen Pufferspeicher mit Brauchwasser von Schindler + Hofmann und Termoventiler mit 560 bis 1.501 Litern, ohne Wärmetauscher oder mit einem oder zwei Solarwärmetauschern. Gemeinsam mit Ihnen klären wir Heizwasseranteil, Trinkwassertank, Einbringmaß und das passende Zubehör. Passt keine Größe, lassen wir einen Speicher nach Maß fertigen.
