Heizkreisverteiler

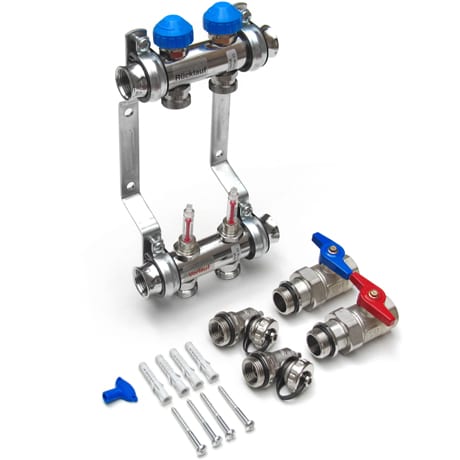

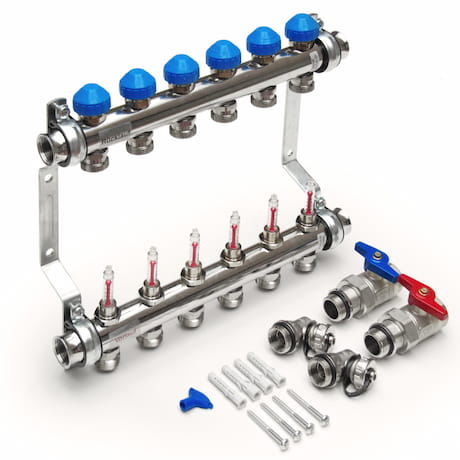

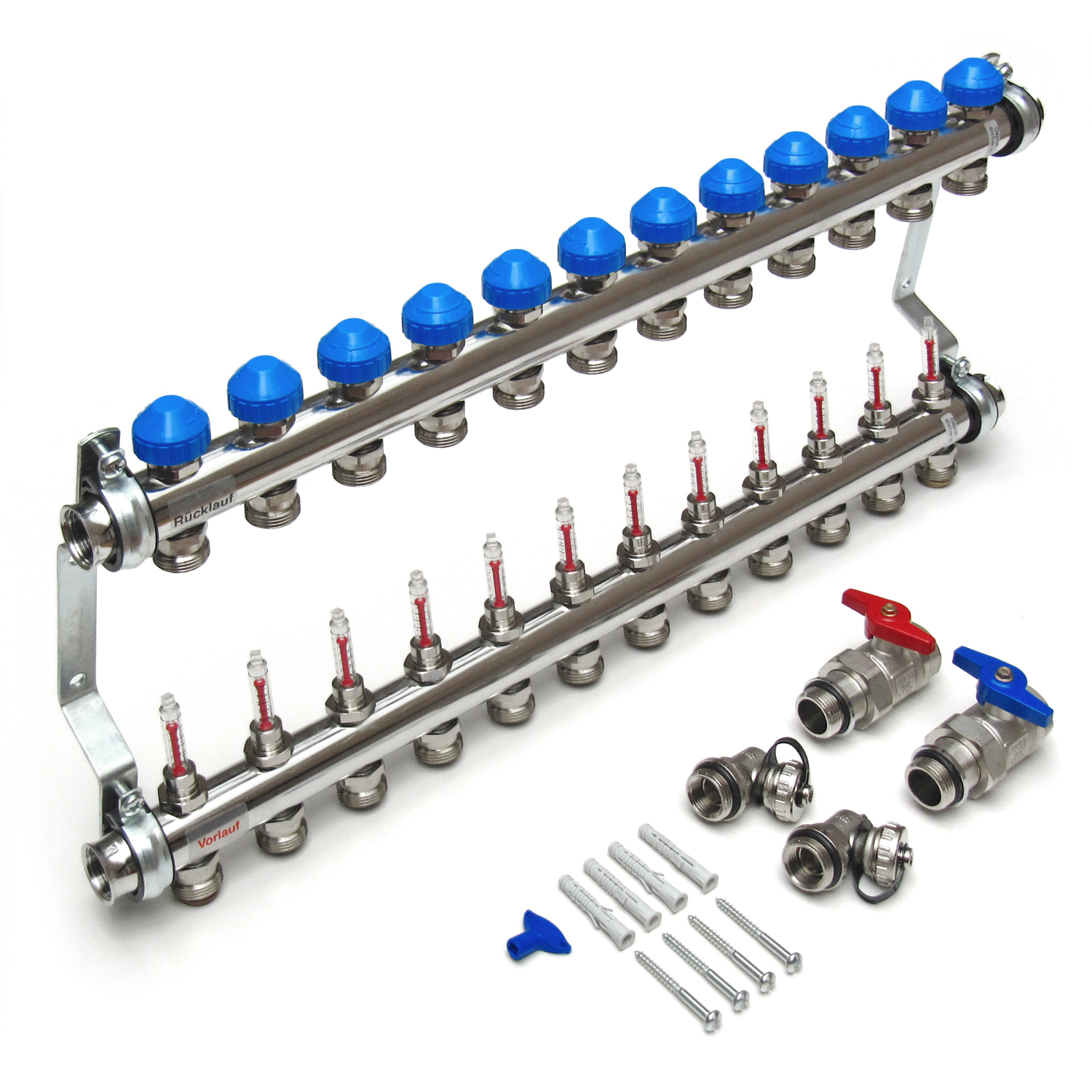

Die Größe des Heizkreisverteilers hängt von der Anzahl der Heizkreise ab.

Wozu dient der Heizkreisverteiler?

Damit die Wärme gleichmäßig verteilt wird und alle Räume die gewünschte Temperatur erreichen, benötigen Sie einen Heizkreisverteiler. Sie kommen vor allem bei Sanierungen oder beim Neubau zum Einsatz und sorgen in jedem Raum für den richtigen Komfort.

Wenn die Heizung die gewünschte Temperatur erreicht hat, wird der Warmwasserstrom durch den Stellantrieb unterbrochen. Im Heizkreislauf abgekühltes Wasser kann wieder erwärmt werden, wenn Sie die Temperatur regulieren.

Wie wird der Heizkreisverteiler installiert?

Pro Anschluss wird ein Heizkreis gesteuert, das heißt, Sie berechnen, wie viele Heizkreise Sie benötigen und kaufen den passenden Verteiler. Jeder Raum wird über ein Stellventil geregelt, welches elektrisch oder per Funk gesteuert wird.

Pro Etage wird ein Heizkreisverteiler benötigt. Diese werden üblicherweise im Flur oder in einem Hauswirtschaftsraum installiert. Da die Stellmotoren leise Geräusche erzeugen können, empfiehlt sich keine Installation in der Nähe von Schlafräumen. Oftmals werden die Heizkreisverteiler in Verteilerschränke eingebaut, um sie zu verbergen und vor Staub zu schützen.

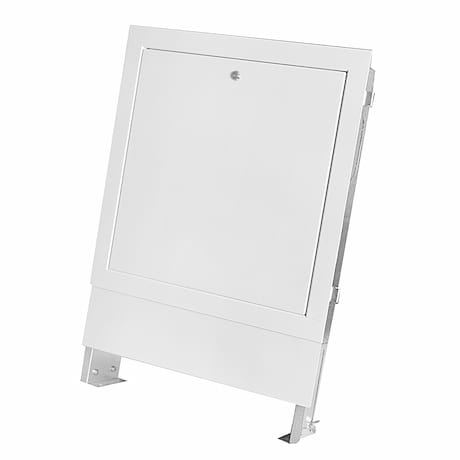

Ein Verteilerschrank dient dazu, den Heizkreisverteiler zu verbergen.

Optimale Durchflussmenge – Was ist das?

Die Durchflussmenge bestimmt die raumweite Heizleistung. Sie wird einerseits vom Querschnitt der Rohrleitungen beeinflusst und andererseits vom Leitungsdruck. Auch nehmen die Rohrstrecke und das Rohrmaterial Einfluss auf die Durchflussmenge. Die Wärmeausgabegeräte wie Wand- oder Fußbodenheizung benötigen ebenfalls bestimmte Wassermengen, um korrekt zu arbeiten. Die Durchflussmenge hängt von verschiedenen Faktoren ab und wird durch einen hydraulischen Abgleich bestimmt. Alle Fließwege werden aufeinander abgestimmt, damit das heiße Wasser alle Räume gleichmäßig versorgen kann.

Worauf muss ich bei meinem Heizsystem achten?

Für Wand- und Fußbodenheizungen sind Heizkreisverteiler wichtig. Damit sie stets gleichmäßig die Wärme verteilen, lohnt sich von Zeit zu Zeit ein hydraulischer Abgleich. Das Wasser zum Heizen zirkuliert in dem Rohrsystem der Heizanlage. Es durchfließt eher kleinere Heizkreise, weil es in diesen einen niedrigeren Druckverlust hat, als in großen und entfernter angebundenen Heizkreisen. Räume, die nicht über kleine Rohrsysteme versorgt werden, büßen dann bei der Wärmeverteilung ein. Darunter leidet der Komfort und der Geldbeutel. Sichere Anzeichen dafür, dass ein hydraulischer Abgleich nötig ist, sind:

• kühlere Bereiche auf dem Fußboden oder unterschiedlich warme Heizkörper
• nicht erreichte Temperaturen in Räumen
• hoher Stromverbrauch
• eine hohe Vorlauftemperatur.

Wenn Sie einen oder mehrerer dieser Punkte beobachten, sollten Sie einen Fachmann zurate ziehen. Dieser wird einen hydraulischen Abgleich vornehmen, bei dem folgende Schritte beachtet werden müssen:

1. Notwendig für die Ermittlung der richtigen Durchflussmenge ist zuerst der Heizwärmebedarf pro Quadratmeter und Zapfstelle in Ihrem Eigenheim. Dieser wird – abhängig von vielen Einzelfaktoren – auf Grundlage der zu beheizenden Wohnfläche ermittelt.
2. Dann wird die spezifische Heizlast pro Raum ermittelt. Diese gibt an, wie hoch der Wärmeverlust eines Gebäudes ist und hängt von verschiedenen Faktoren ab. Damit eine gleichmäßige und angenehme Temperatur in den Wohnräumen herrscht, muss Energie zugeführt werden. Wärmeverlust und Energiezufuhr müssen in einem Gleichgewicht zueinanderstehen.
3. Damit die Systemtemperatur ermittelt werden kann, muss die Heizfläche aufgenommen werden. Um die korrekte Temperatur zu ermitteln, können beispielsweise die Parameter der Heizkurve herangezogen werden.
4. Für eine Anpassung der Vorlauftemperatur wird die Raumheizlast mit der Leistung der Heizkörper verglichen, das heißt, es ist notwendig, die Heizkörperleistung zu ermitteln. Diese wird benötigt, um den Volumenstrom zu bestimmen, der dann in Kombination mit dem festgelegtem Differenzdruck dazu dient, die Voreinstellwerte der Heizkörperventile einzustellen.
5. Auf diesen Werten erfolgt die korrekte Einstellung der Förderhöhe und des Förderdrucks und  schließlich eine gleichmäßige und ruhige Verteilung des Wassers im Heizsystem.
