Dachdurchführung: Was sie leistet und wann Sie eine brauchen

Eine Dachdurchführung führt den Schornstein durch die Dachhaut und dichtet die Öffnung gegen Regen ab. Sie besteht aus einem Stutzen, durch den das Schornsteinrohr läuft, und einer Einfassung, die sich mit der Dacheindeckung verbindet. Damit sie dicht sitzt, muss sie zum Schornsteinsystem, zum Durchmesser und zur Neigung Ihres Daches passen.

Im Handel heißt das Bauteil auch Kamindurchführung: Es ist das Stück, mit dem der Kamin dicht durchs Dach kommt. Der Aufbau ist immer gleich: Unterhalb des Daches verläuft das doppelwandige Schornsteinrohr, oberhalb ragt es frei ins Freie, und dazwischen sorgt die Einfassung dafür, dass kein Wasser in Dämmung und Sparren gelangt. Ein Ofenrohr hat an dieser Stelle nichts zu suchen, dazu gleich mehr.

• Außenschornstein mit Dachüberstand: Der Schornstein steht an der Außenwand und muss durch den Dachüberstand nach oben, damit er hoch genug über das Dach reicht.
• Schornstein senkrecht durchs Dach: typisch für Gartenhaus, Werkstatt oder einen eingeschossigen Anbau ohne Dachraum. Der Schornstein geht direkt über dem Ofen nach oben, die Durchführung sitzt genau dort im Dach.
• Gaskamin mit Luft-Abgas-System: Ein raumluftunabhängiger Gaskamin holt seine Verbrennungsluft über das äußere Rohr von oben und gibt das Abgas über das innere ab. Auch dieses Rohr-in-Rohr-System braucht eine eigene Einfassung.

Für Holzfeuerungen gibt es die Durchführungen von 130 bis 300 mm Durchmesser und für Dachneigungen von 0 bis 45 Grad sowie 56 bis 60 Grad, allerdings nicht jede Kombination in jedem System. Welche Kriterien zählen, zeigt der Abschnitt zur Auswahl.

Auswahl

System, Durchmesser, Dachneigung: So wählen Sie die richtige Durchführung

Die passende Durchführung finden Sie in drei Schritten: Zuerst legt der Schornstein das System und den Durchmesser fest, dann bestimmt die Dachneigung die Ausführung, zuletzt die Eindeckung die Art der Einfassung. Weil Stutzen und Schornsteinrohr ineinandergreifen, lassen sich die Teile verschiedener Hersteller nicht mischen.

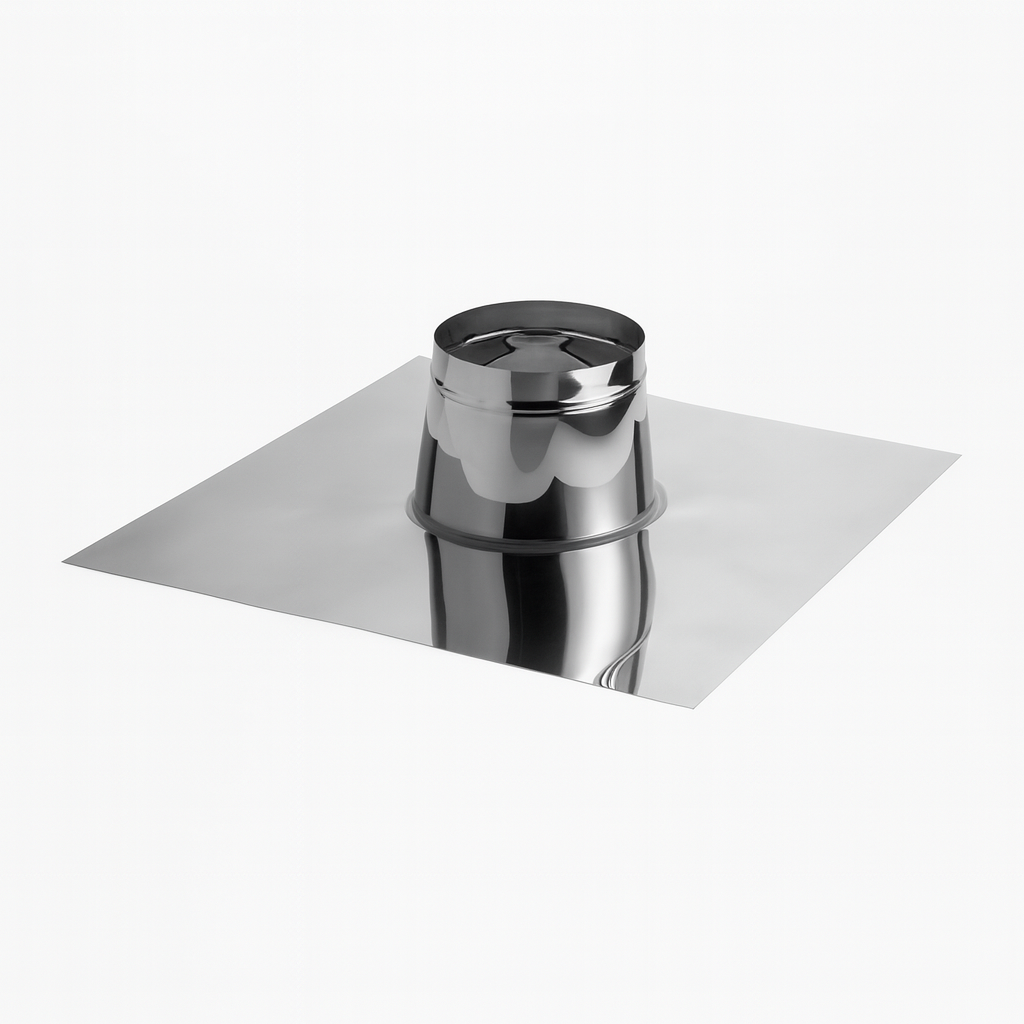

• System: Die Durchführung stammt vom Hersteller Ihres Schornsteins. Schiedel-Durchführungen passen zum ICS-System, die Ausführungen für Ø 130/150 und 180/200 mm auch zu PRIMA PLUS. Die von Opsinox zu deren doppelwandigem Edelstahlsystem.
• Durchmesser: Maßgeblich ist der Innendurchmesser des Schornsteins, im Sortiment von 130 bis 300 mm, bei Opsinox bis 250 mm. Manche Stutzen decken zwei Größen ab, etwa 130 und 150 mm.
• Dachneigung: Jede Ausführung ist für einen Winkelbereich gebaut. Liegt Ihr Dach auf der Grenze zweier Bereiche, klären Sie die Auswahl mit dem Hersteller oder dem Dachdecker.
• Eindeckung: Flachdach, Ziegel, Blech oder Schindeln brauchen jeweils eine andere Einfassung.

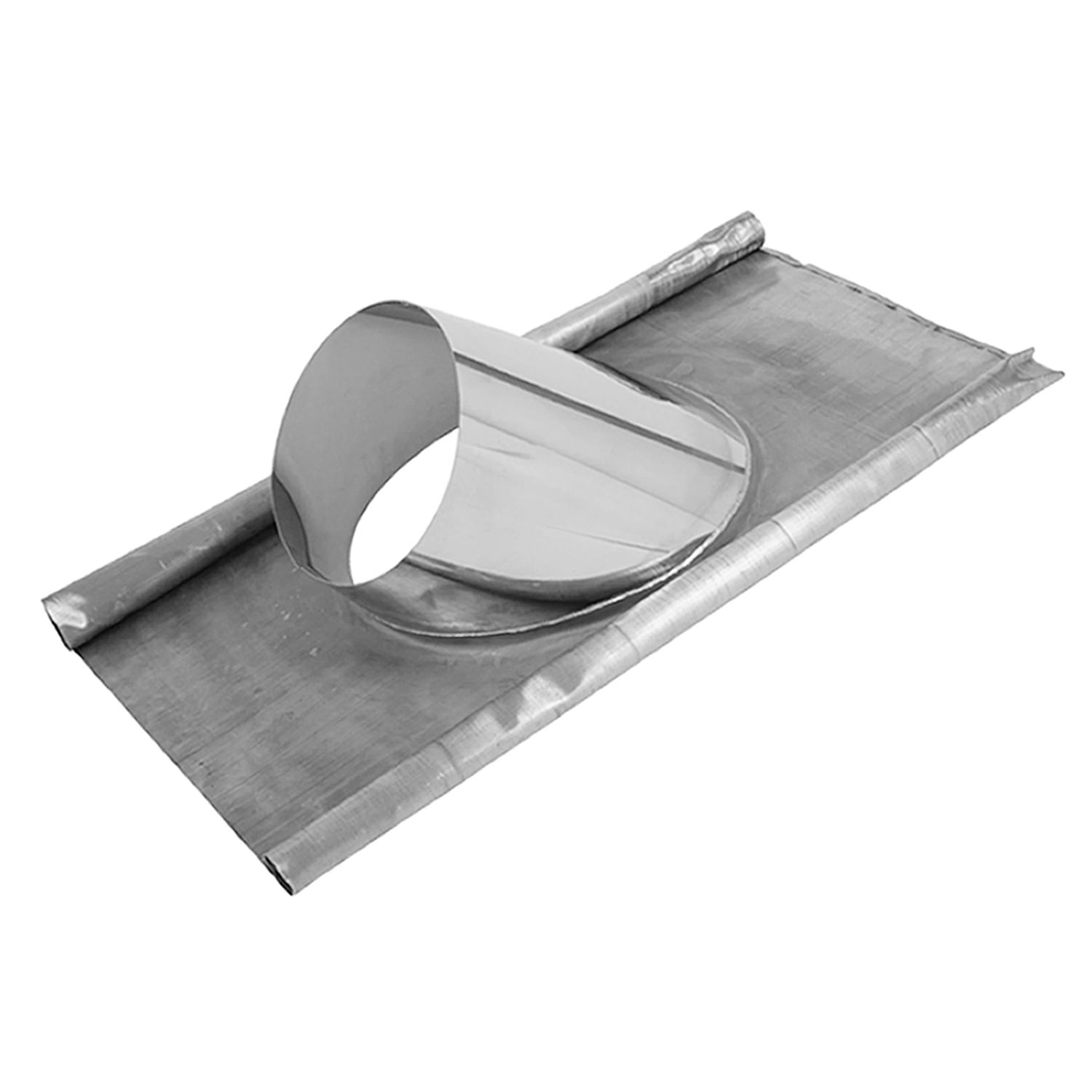

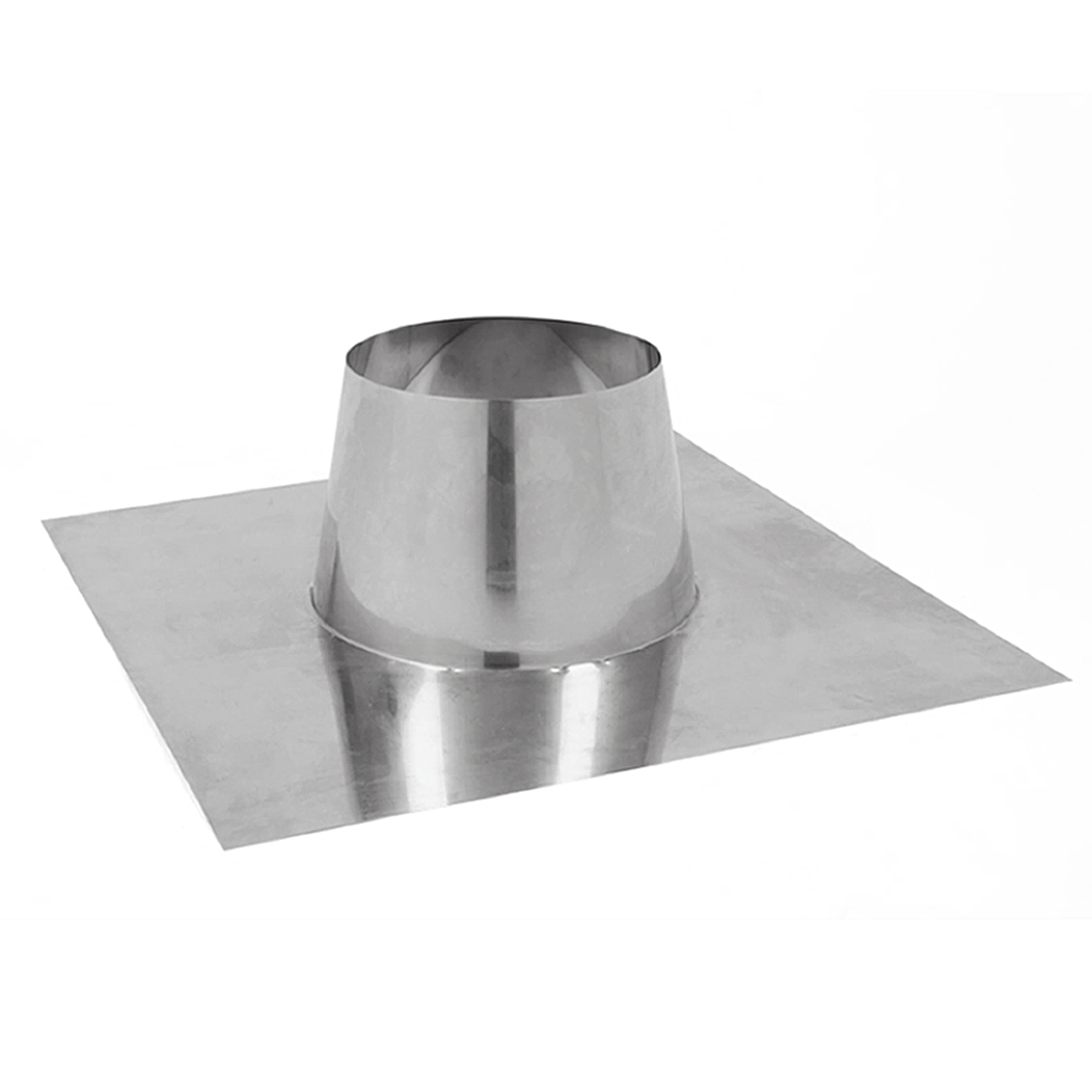

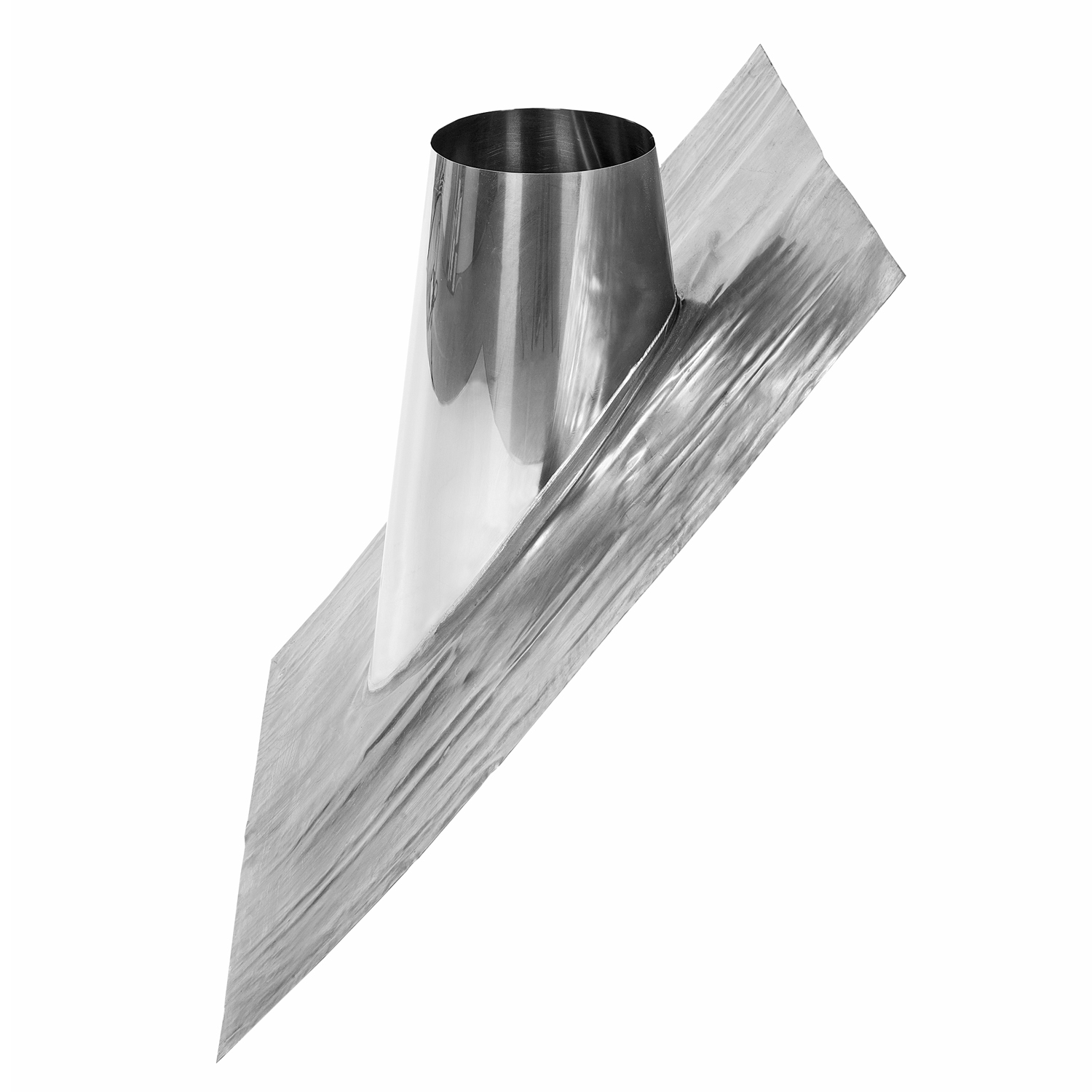

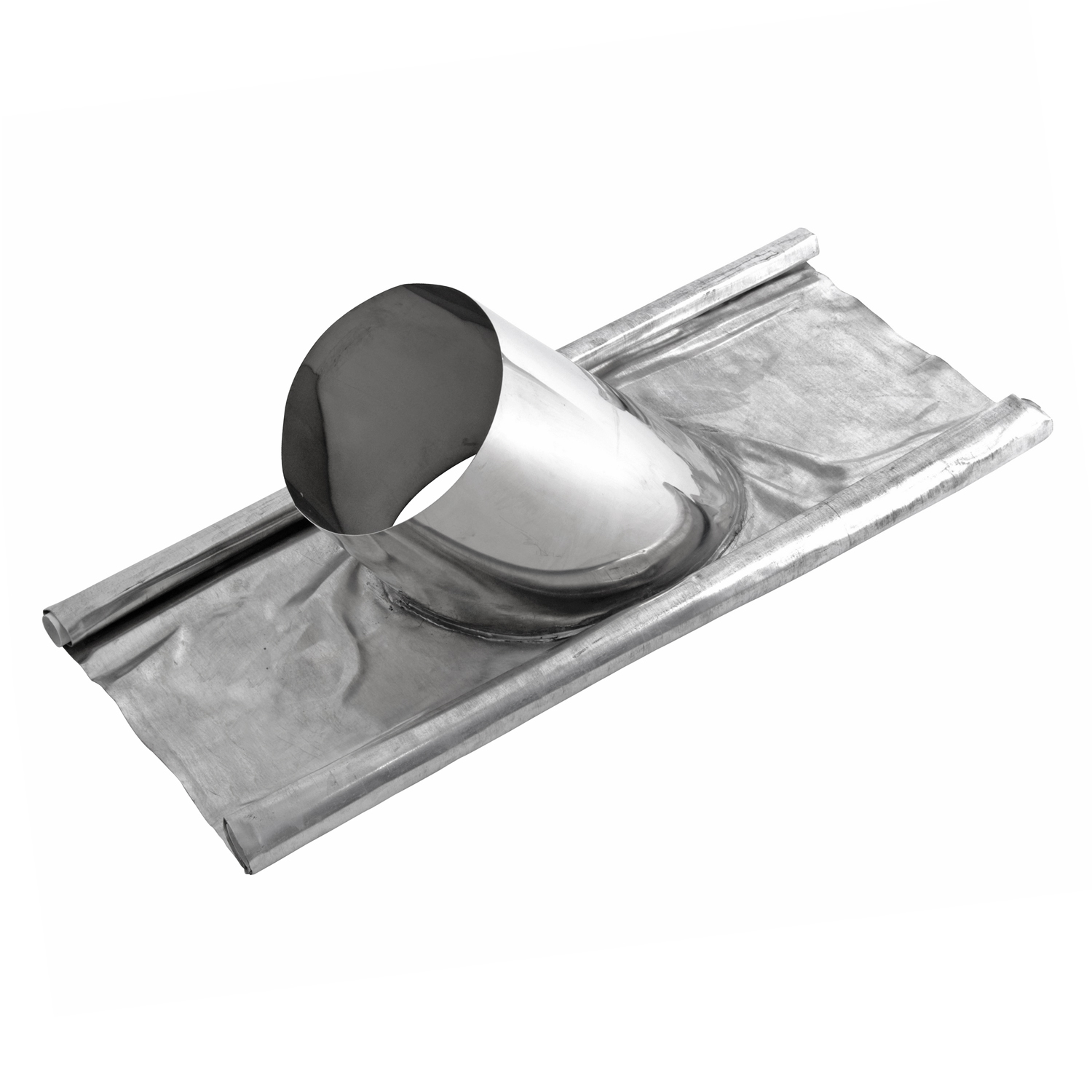

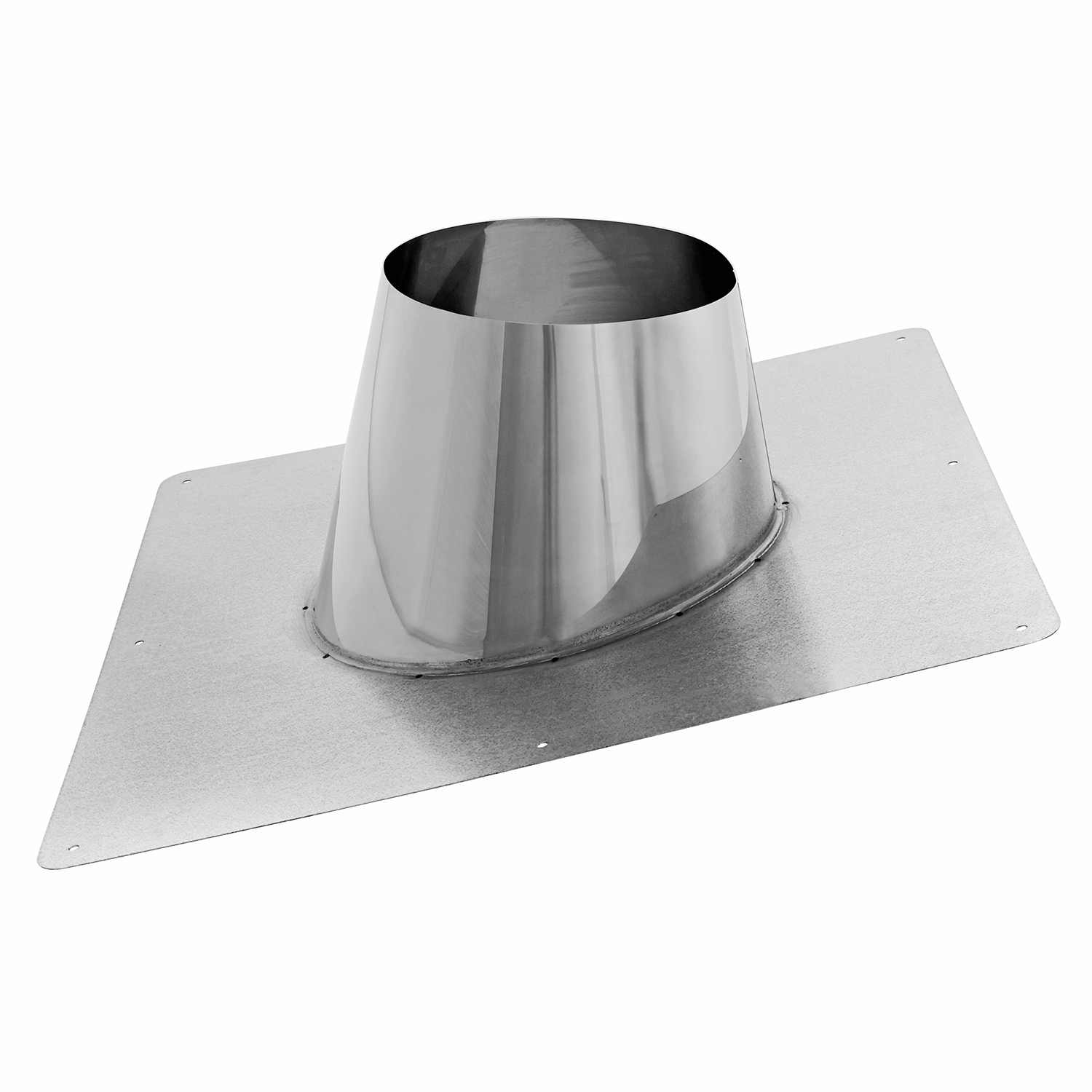

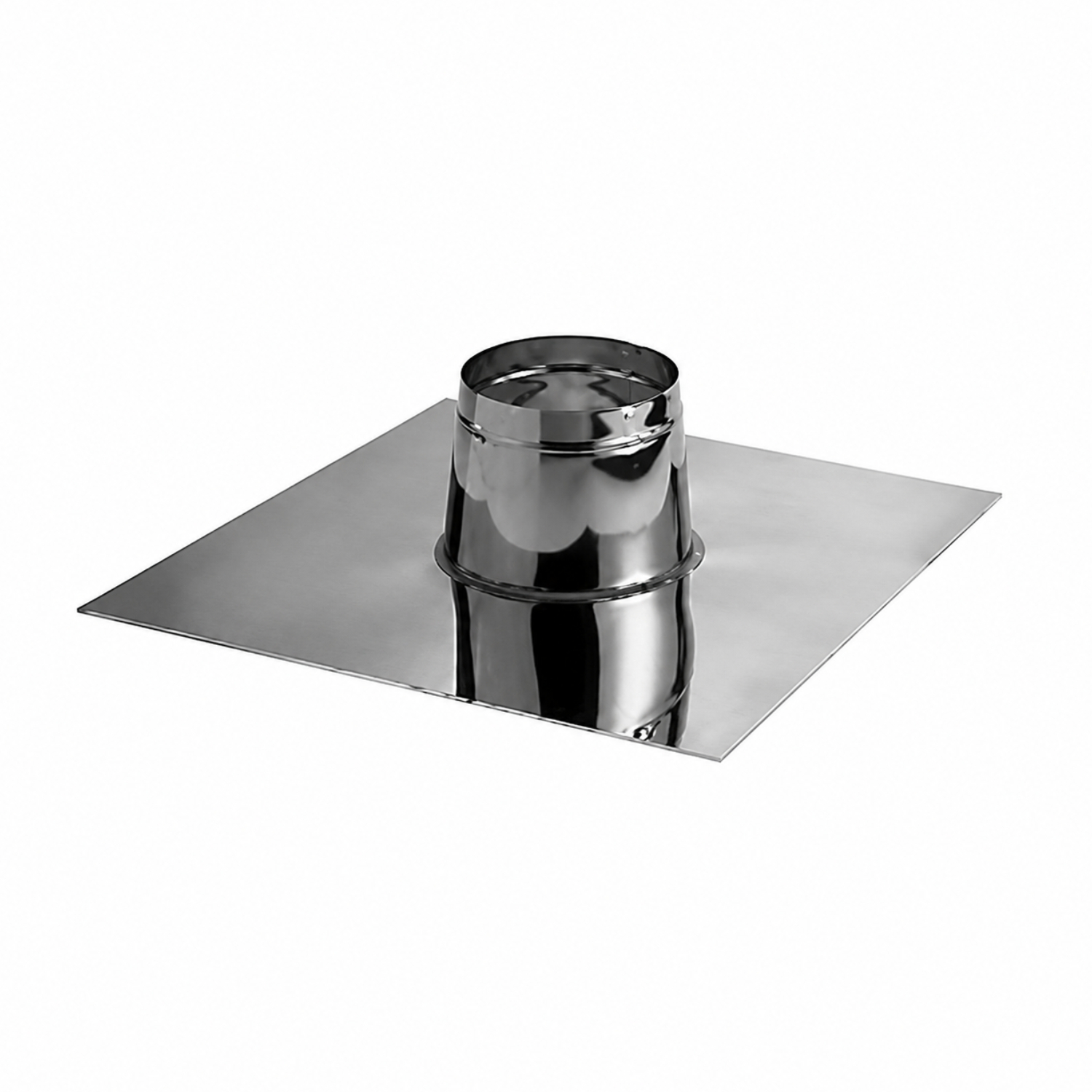

Bei Opsinox gibt es drei Stufen für 0 bis 10, 5 bis 30 und 30 bis 45 Grad, bei Schiedel feinere Schritte von 10 bis 45 Grad und eine flache Platte für 0 Grad. Das Gas-System von Trimline deckt 0 bis 10, 5 bis 25, 20 bis 45 und 45 bis 60 Grad ab. Für 46 bis 55 Grad gibt es bei den Holzfeuerungs-Systemen keine Stufe; 56 bis 60 Grad gibt es nur bei 250 mm.

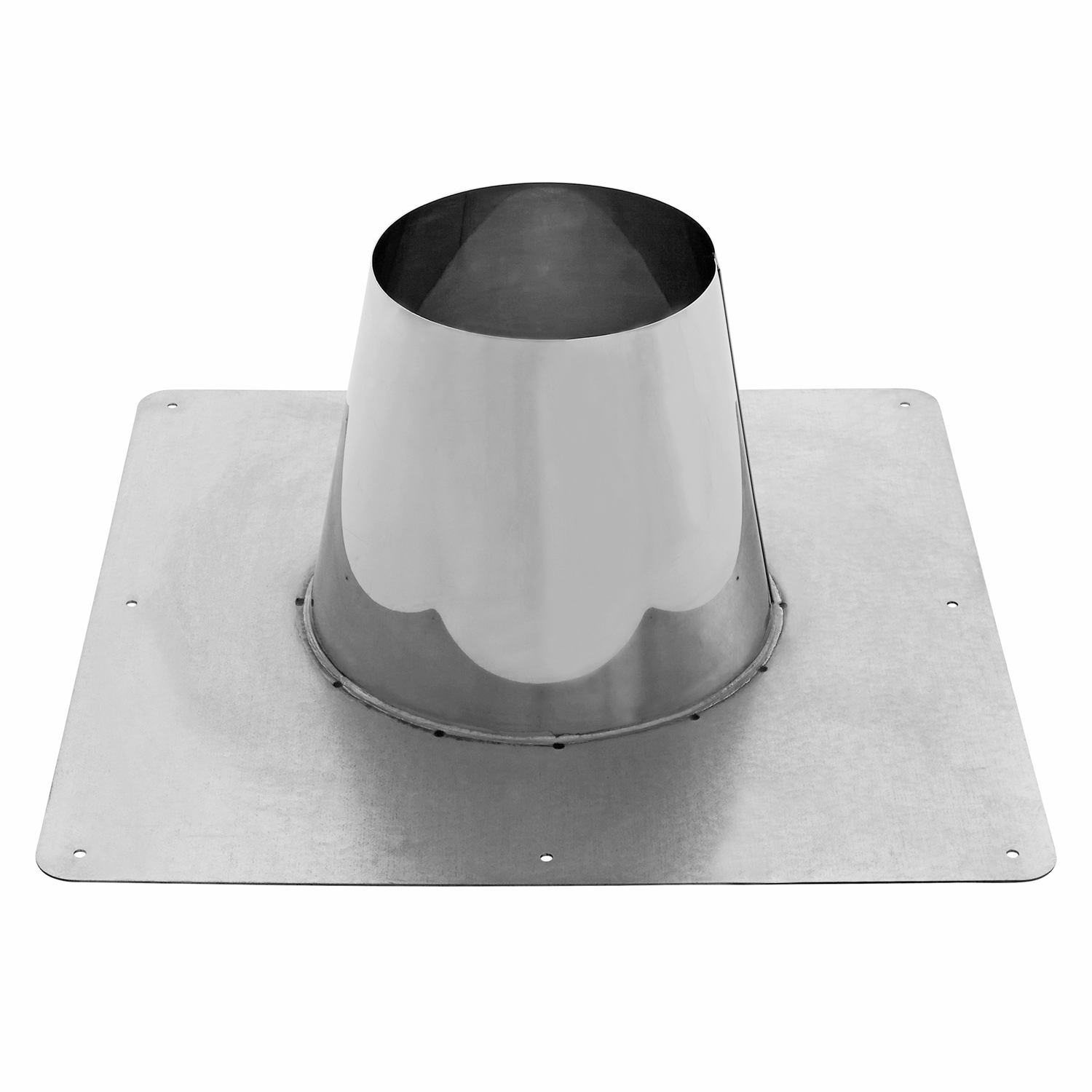

Die Einfassung braucht Platz auf dem Dach. Die Grundplatten messen bei Opsinox 600 × 600 mm für 0 bis 10 Grad und für die geneigten Stufen meist 800 × 800 mm, bei Trimline je nach Größe und Schürze 460 × 460 bis 800 × 700 mm. Zwischen Durchführung und Dachfenster, Gaube oder Grat sollte diese Fläche frei bleiben.

Sicherheit

Abstand, Brandschutz und Mündungshöhe am Dach

Wo der Schornstein durch Sparren, Lattung und Dämmung läuft, dürfen sich diese Bauteile bei Nennleistung höchstens auf 85 Grad erwärmen, bei einem Rußbrand auf 100 Grad (§ 8 Abs. 1 Feuerungsverordnung). Erreicht wird das über den Abstand zum Brennbaren. Wie hoch die Mündung über das Dach reichen muss, regelt für Holzöfen zusätzlich die 1. BImSchV.

• Abstand nach Hersteller: Maßgeblich ist der Abstand aus der Kennzeichnung des Systems, bei Opsinox 80 mm, beim Gas-System von Trimline 50 mm. Fehlt eine solche Angabe, gilt für hinterlüftete Abgasanlagen bis 400 Grad Abgastemperatur ein Mindestabstand von 40 cm (§ 8 Abs. 2).
• Rußbrand: Opsinox gibt für sein System eine Ausbrandbeständigkeit bis 1.000 °C und die Korrosionsbeständigkeitsklasse V3 an. Das betrifft das Rohr selbst. Am Holz daneben bleibt die Grenze von 100 Grad, deshalb gilt der Abstand auch bei diesem Wert.
• Zwischenraum schließen: Wird der Spalt zwischen Rohr und brennbarem Bauteil verschlossen, dann nur mit nicht brennbaren Baustoffen geringer Wärmeleitfähigkeit (§ 8).
• Geschosse überbrücken: Überbrückt ein Schornstein in einem Gebäude Geschosse, braucht er dort 90 Minuten Feuerwiderstand oder einen entsprechenden Schacht (§ 7 Abs. 7). Im Wohnhaus mit Dachboden klären Sie das vorab mit dem Schornsteinfeger.
• Freistehende Höhe: Oberhalb der letzten Befestigung darf der Schornstein laut Hersteller nur begrenzt frei stehen, bei Opsinox 1,8 m, bei Trimline 1,5 m. Reicht das nicht, sichert ihn ein Sparrenhalter oder eine Abspannung.

Mündungshöhe über Dach

• Holzöfen und andere feste Brennstoffe: Für Feuerungsanlagen, die nach dem 31.12.2021 errichtet werden, verlangt die 1. BImSchV eine firstnahe Mündung, die den First um mindestens 40 cm überragt. Bei weniger als 20 Grad Dachneigung zählt ein gedachter First mit 20 Grad. Bis 50 kW muss die Mündung außerdem Fenster, Türen und Lüftungsöffnungen im Umkreis von 15 m um mindestens 1 m überragen (§ 19 Abs. 1).
• Altanlagen, Austausch und Umstieg: Bei wesentlich geänderten Altanlagen, beim Austausch der Feuerstätte und beim Umstieg von Öl oder Gas auf feste Brennstoffe gilt § 19 Abs. 2. Bis 20 Grad Dachneigung muss die Mündung den First um 40 cm überragen oder 1 m von der Dachfläche entfernt sein, über 20 Grad 40 cm über dem First liegen oder 2,30 m waagerecht von der Dachfläche entfernt sein. Bis 50 kW muss sie zusätzlich Fenster, Türen und Lüftungsöffnungen im Umkreis von 15 m um 1 m überragen. Dasselbe gilt für neue Anlagen in Gebäuden von vor 2022, wenn die Anforderungen nach Abs. 1 im Einzelfall unverhältnismäßig sind.
• Alle Feuerstätten: Nach den Feuerungsverordnungen muss eine Mündung grundsätzlich den First um 40 cm überragen oder 1 m von der Dachfläche entfernt sein; für feste Brennstoffe gilt zusätzlich die 1. BImSchV. Dachaufbauten und Öffnungen zu Räumen im Umkreis von 1,5 m überragt die Mündung um 1 m, ebenso ungeschützte Bauteile aus brennbaren Baustoffen. Bei weicher Bedachung wie Reet muss sie bei festen Brennstoffen am First austreten und ihn um 80 cm überragen (§ 9 Abs. 1).

Wie Sie die Höhe für Ihr Dach ermitteln und welche Regeln für Kennzeichnung und Genehmigung gelten, steht bei den Schornsteinen.

Kamindurchführung im Holzdach

Beim Gartenhaus und beim Carport sind Schalung und Sparren meist aus Holz. Für die Dachdurchführung gilt dort dasselbe wie überall: Ein Ofenrohr führt nicht durch ein Holzdach, durch die Schalung läuft der doppelwandige Schornstein mit dem Herstellerabstand zu Brettern und Sparren. Halten Sie diesen Abstand rundum ein: Die Öffnung ist im Durchmesser um das Doppelte des Abstands größer als der Außendurchmesser des Rohrs, bei 80 mm Abstand also um 160 mm. Schließen Sie den Spalt nur mit nicht brennbarem Material.

Zusammenstellen

Komplett-Set oder Einzelteile: was am Dach dazugehört

Wer neu baut, spart sich mit einem Komplett-Set die Suche nach passenden Einzelteilen. Die Sets für Schiedel ICS gibt es mit 130 bis 200 mm Durchmesser, 3,8 bis 6,8 m Länge und mit Durchführung für 0, 16 bis 25, 26 bis 35 oder 36 bis 45 Grad; Sparrenhalter und Regenkragen gehören zum Lieferumfang.
