Lüftungsgitter
Beim Einbau eines Kamineinsatzes ist es wichtig, die Belüftung nicht außer Acht zu lassen. Stöbern Sie durch unseren Shop und finden Sie Lüftungsgitter, welche der am Kamineinsatz erwärmten Konvektionsluft die Möglichkeit zur ungehinderten Zirkulation geben. Wählen Sie zwischen unterschiedlichen Varianten, abhängig von technischen Anforderungen und ästhetischen Wünschen.
Funktion
Wofür ein Lüftungsgitter am Kamin da ist
Ein Lüftungsgitter am Kamin, auch Warmluftgitter oder Konvektionsluftgitter genannt, sitzt in der Verkleidung eines Kamineinsatzes oder Kaminbausatzes und lässt die Konvektionsluft durch: Unten strömt Raumluft in den Raum zwischen Einsatz und Verkleidung, sie erwärmt sich am Gerät, steigt auf und tritt oben als Warmluft aus. Bleiben die Gitter beim Heizen zu, kann sich die Wärme in der Verkleidung stauen.
- Unten, Lufteintritt: Durch das untere Gitter gelangt Raumluft in die Heizkammer. Spartherm nennt es Umluftgitter (Kaltluftzufuhr), Austroflamm spricht vom Konvektionseintritt.
- Oben, Luftaustritt: Durch das obere Gitter strömt die erwärmte Luft in den Raum. Bei Spartherm heißt es Zuluftgitter (Warmluftaustritt), weil es dem Raum Luft zuführt. Achten Sie beim Lesen einer Anleitung deshalb auf den Zusatz in Klammern.
- Anlagen ohne Gitter: Bei einer Hypokauste oder einer geschlossenen Verkleidung zirkuliert die Konvektionsluft innen, die Wärme gibt die Verkleidung als Strahlung ab. Austroflamm und Spartherm führen diese Bauweise als eigene Variante neben der Warmluftanlage; ausgelegt wird sie nach den Fachregeln des Ofen- und Luftheizungsbauerhandwerks, in Deutschland etwa nach der TROL.
Gebaut sind die Lüftungsgitter für die Konvektionsluft. Bei raumluftabhängigem Betrieb nimmt aber auch die Verbrennungsluft diesen Weg: Ein Einsatz der Austroflamm-Serie S3 holt sie über einen Stutzen an der Unterseite der Brennkammer aus dem Aufstellraum, sie strömt also durch die unteren Öffnungen in die Heizkammer und von dort zum Feuer. Austroflamm verlangt deshalb, die Umluftquerschnitte zusätzlich zum notwendigen Verbrennungsluftquerschnitt zu bemessen. Bei einem Kaminbausatz prüfen Sie zuerst, welche Öffnungen die Verkleidung schon vorsieht. Vergleichen Sie dabei den freien Querschnitt, den der Gitterhersteller angibt, mit dem Querschnitt aus der Anleitung des Einsatzes, nicht nur das Außenmaß des Gitters.
Lüftungsgitter passen, wenn …
- Sie die Verkleidung um einen Kamineinsatz selbst bauen oder bauen lassen und Öffnungen für Zu- und Warmluft brauchen
- ein Gitter in einer vorhandenen Verkleidung ersetzt werden soll und Sie den Einbauausschnitt kennen
- Sie Diffusoren für das Warmluftsystem Ihres Kaminbausatzes suchen
Etwas anderes passt, wenn …
- die Verbrennungsluft über eine Leitung von außen kommen soll: Dafür gibt es den Außenluftanschluss
- Sie eine fertige Kaminverkleidung statt einzelner Bauteile suchen
- es um den Luftaustausch in der Wohnung geht: Den übernimmt eine Wohnraumlüftung
- Ihre Anlage die Wärme als Strahlung über eine geschlossene Verkleidung abgibt
Querschnitt
Wie viel Querschnitt die Gitter brauchen
Wie viel freien Querschnitt die Lüftungsgitter zusammen bieten müssen, steht in den technischen Daten des Kamineinsatzes, getrennt für Lufteintritt und Luftaustritt. Ein Pauschalwert hilft nicht weiter, denn die Angaben unterscheiden sich von Gerät zu Gerät. Erst wenn Sie beide Werte kennen, lässt sich bestimmen, wie viele Gitter welcher Größe Sie brauchen.
- Austroflamm 48x51x51 S3 2.0: 710 cm² für den Konvektionseintritt und 720 cm² für den Konvektionsaustritt. Austroflamm nennt diese Werte in den technischen Daten der Betriebsanleitung.
- Spartherm Premium V-2L-55h: mindestens 650 cm² für die Eintrittsöffnung und 780 cm² für die Austrittsöffnung. Abweichende Querschnitte sind laut Spartherm bei rechnerischem Nachweis möglich.

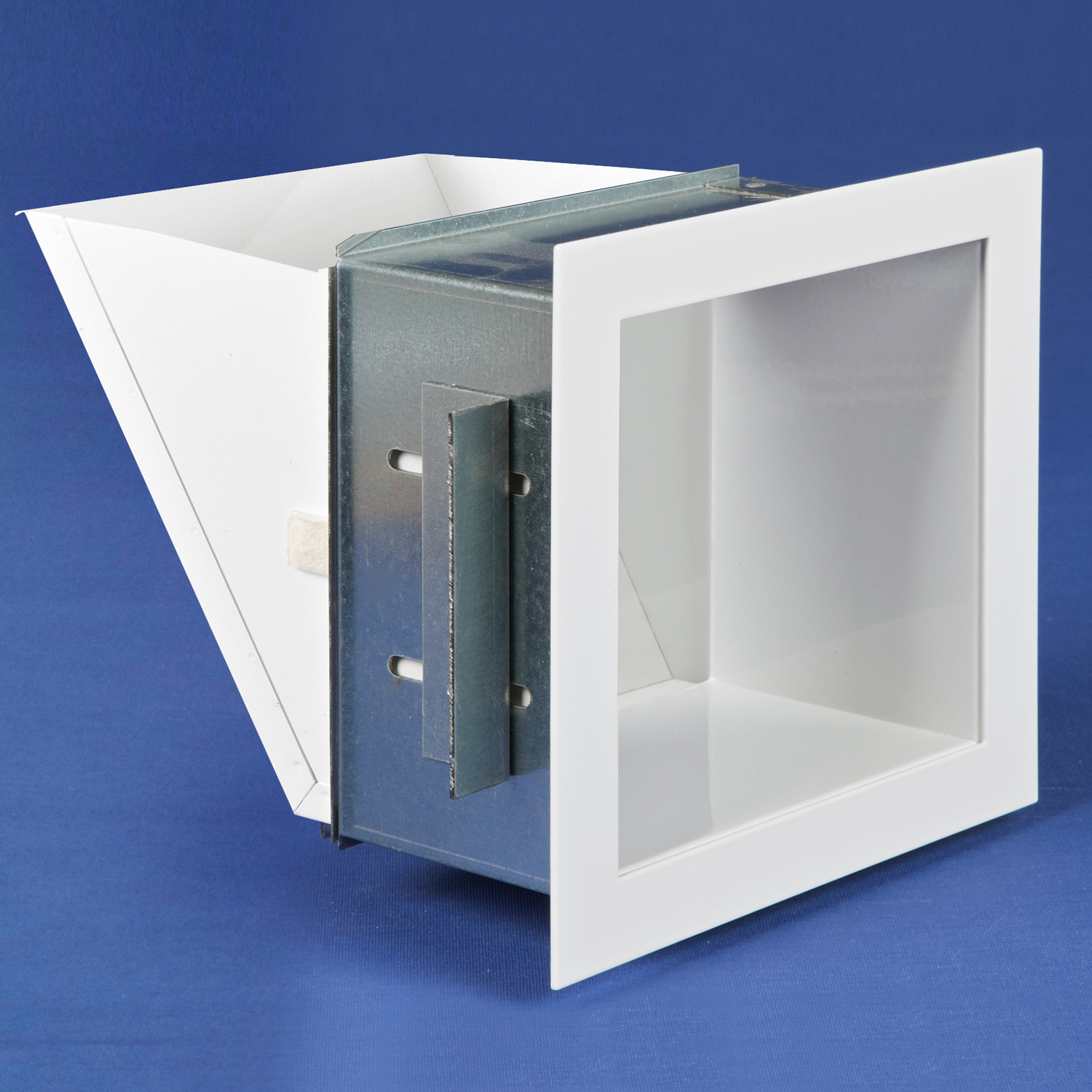

Entscheidend ist der freie Querschnitt der Gitter, nicht ihr Außenmaß. Er fällt kleiner aus, weil Rahmen und Kasten Fläche belegen: Beim Open Air 6 LL misst der Rahmen außen 17 × 17 cm, das Einbaumaß 14,2 × 14,2 cm, frei bleiben 169 cm². Steht der freie Querschnitt nicht in der Produktbeschreibung, fragen Sie ihn bei uns an, bevor Sie die Anzahl festlegen.
Aus der Praxis
Erst die Anleitung, dann die Gitter
Wenn jemand bei mir Lüftungsgitter für seinen Kamin bestellen möchte, frage ich zuerst nach dem Modell des Einsatzes. In dessen technischen Daten steht, wie viel Querschnitt unten und oben frei sein muss, und danach rechnen wir aus, wie viele Gitter es braucht. Dabei zählt der freie Querschnitt, nicht das Außenmaß des Rahmens. Und ein verschließbares Gitter kommt nur in Frage, wenn die Anleitung des Einsatzes es zulässt: Austroflamm etwa verlangt, dass die Warmluftgitter beim Heizen offen bleiben.
Silvio Wirth, Ofen-Fachberater bei kamdi24
Auswahl
Bauarten, Maße, Material und Farbe
Bei Lüftungsgittern für den Kamin zählen für die Bestellung zwei Maße: das Außenmaß des sichtbaren Rahmens und das Einbaumaß aus Höhe, Breite und Tiefe, nach dem Sie den Ausschnitt in der Verkleidung anlegen. Danach wählen Sie die Bauart: offener Kasten oder flache Leiste, oft mit verstellbarem Einbaurahmen, oder ein Kasten mit Schutzgitter in der Öffnung.
-

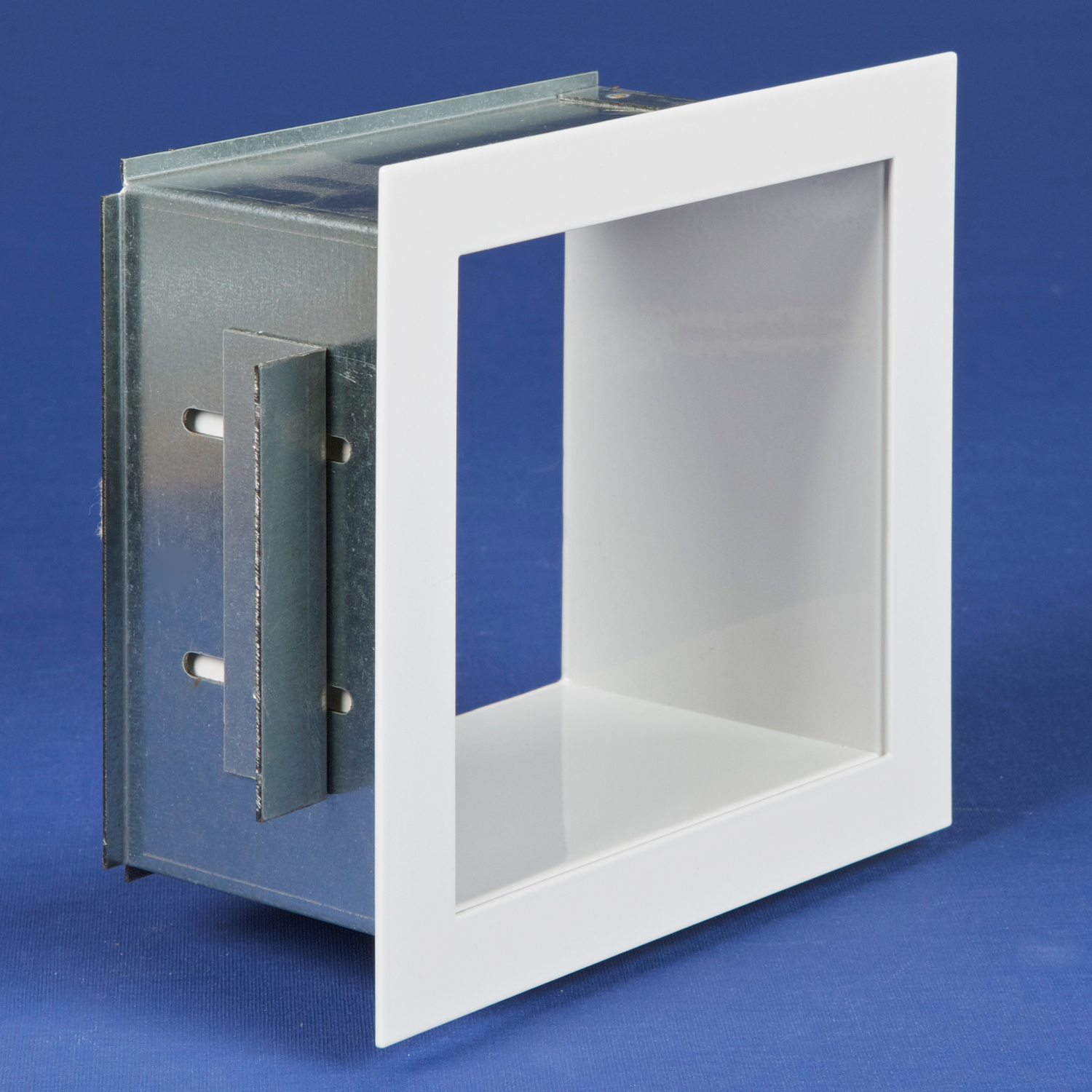

Offener Kasten mit verstellbarem Rahmen

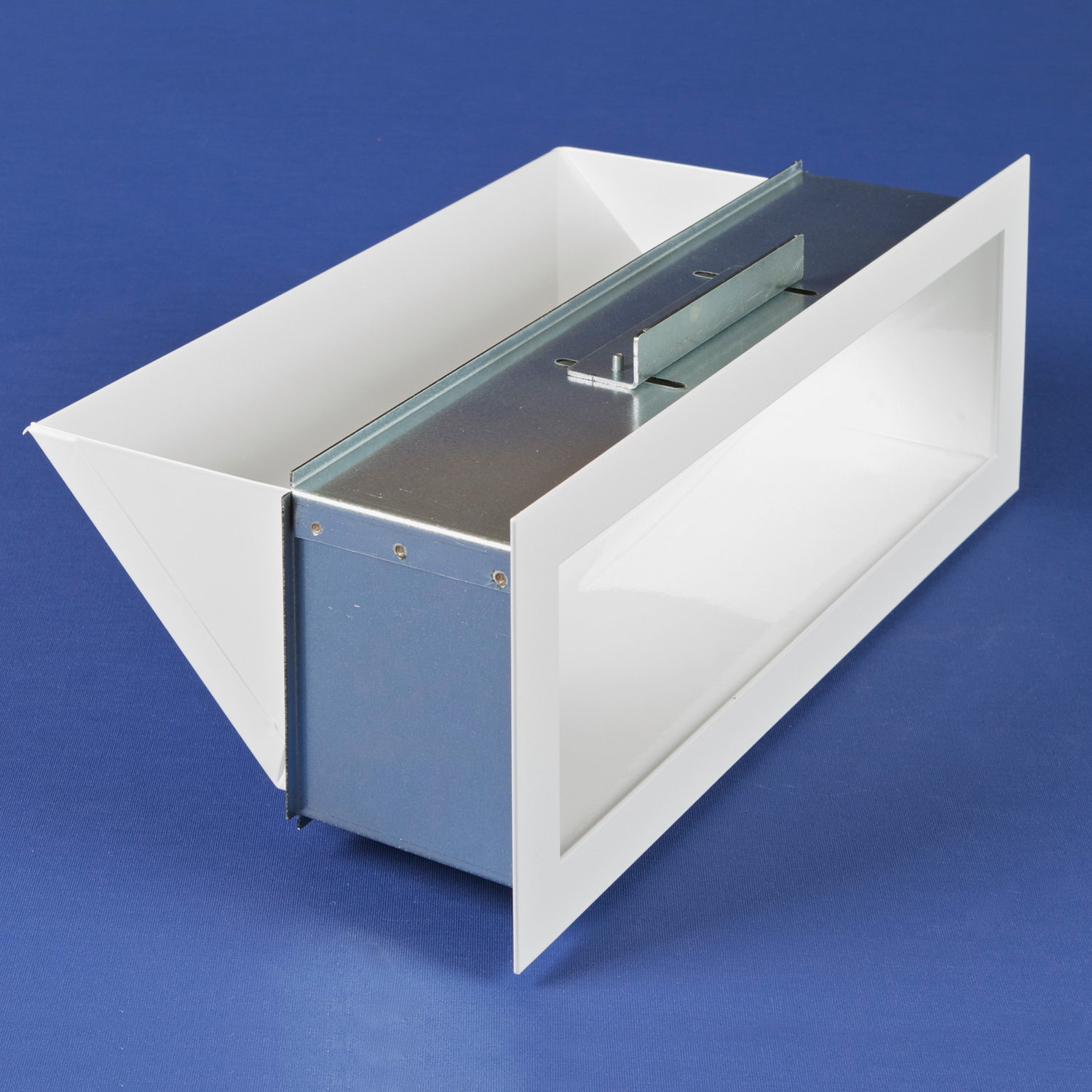

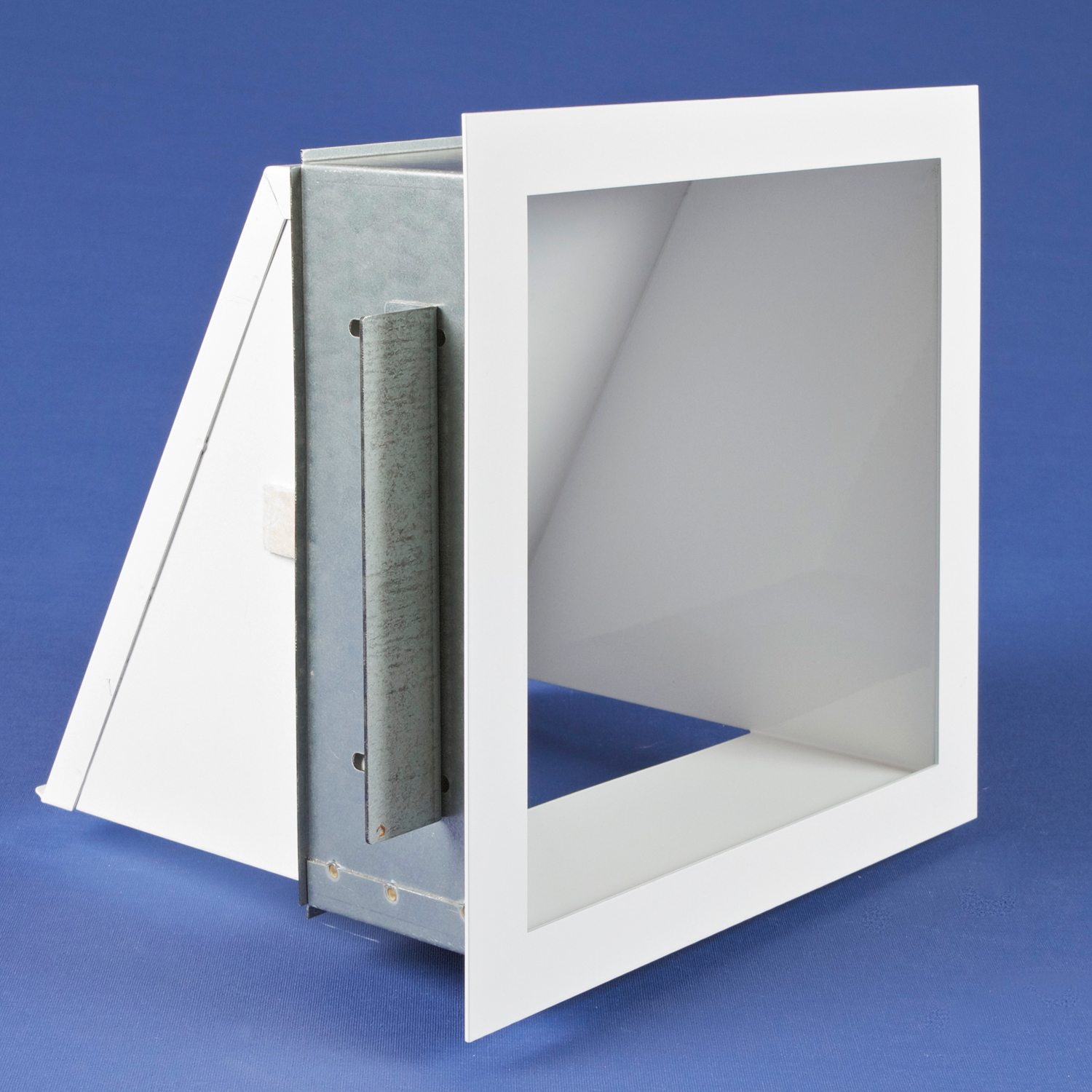

Offene Lüftungskästen, etwa von Subtiel, haben eine Front ohne Gitter. Ist der Einbaurahmen verstellbar, passen Sie die Einbautiefe an die Wandstärke der Verkleidung an. Es gibt sie quadratisch und rechteckig, zum Beispiel mit 17 × 17 cm Außenmaß. Manche haben zusätzlich ein Luftleitblech und lassen sich drehen, sodass die Öffnung nach oben oder nach unten zeigt.
-

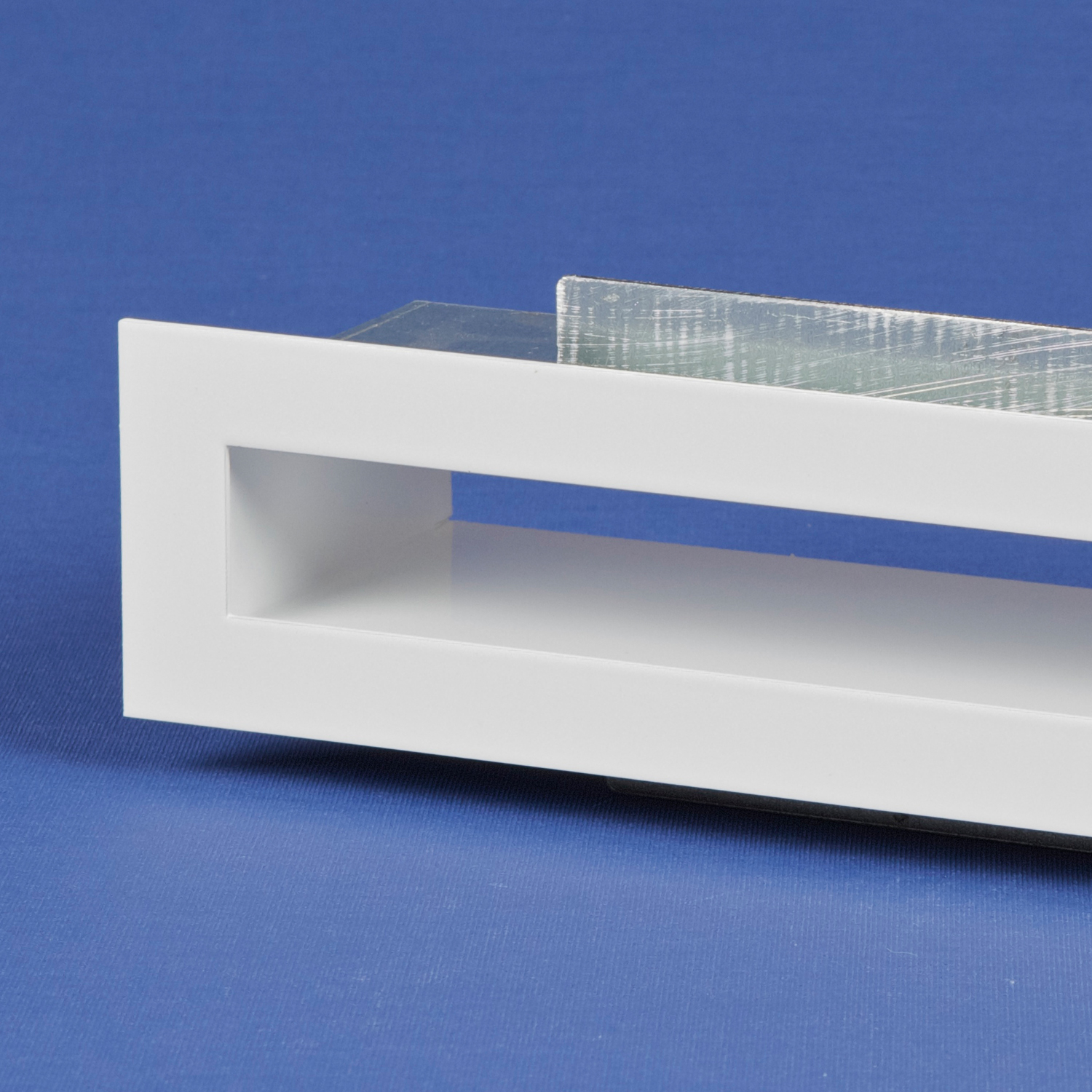

Flache Leiste für schmale Ausschnitte
Flache Leisten sind meist nur wenige Zentimeter hoch und in mehreren Breiten erhältlich; sie passen in schmale Ausschnitte, etwa unter einer Kaminbank. Maßgeblich für den Ausschnitt ist das Einbaumaß aus den technischen Daten, nicht das Außenmaß.
-

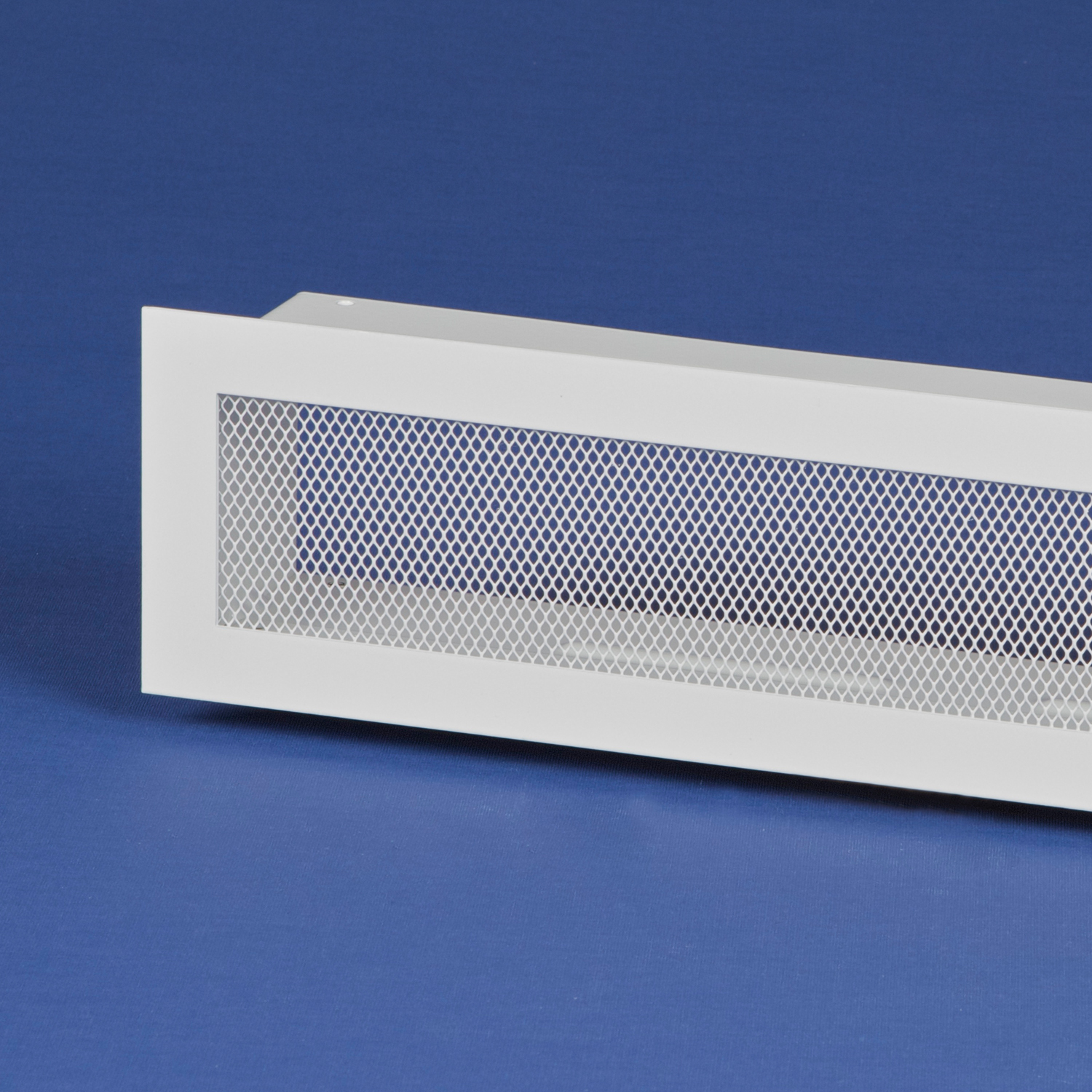

Kasten mit Gitter gegen Schmutz und Insekten
Kästen mit Schutzgitter tragen in der Öffnung ein Gitter, das Schmutz und Insekten vom Wohnraum fernhält. Ob der Einbaurahmen zum Lieferumfang gehört und wie tief der Kasten in die Verkleidung reicht, steht in den technischen Daten. Es gibt sie flach und breit wie auch in höheren, kürzeren Formaten.
- Offener Kasten: quadratisch oder rechteckig, Front ohne Gitter, oft mit verstellbarem Einbaurahmen.
- Flache Leiste: wenige Zentimeter hoch, in mehreren Breiten, für schmale Ausschnitte.
- Kasten mit Schutzgitter: Gitter in der Öffnung gegen Schmutz und Insekten, Einbautiefe und Lieferumfang laut technischen Daten.

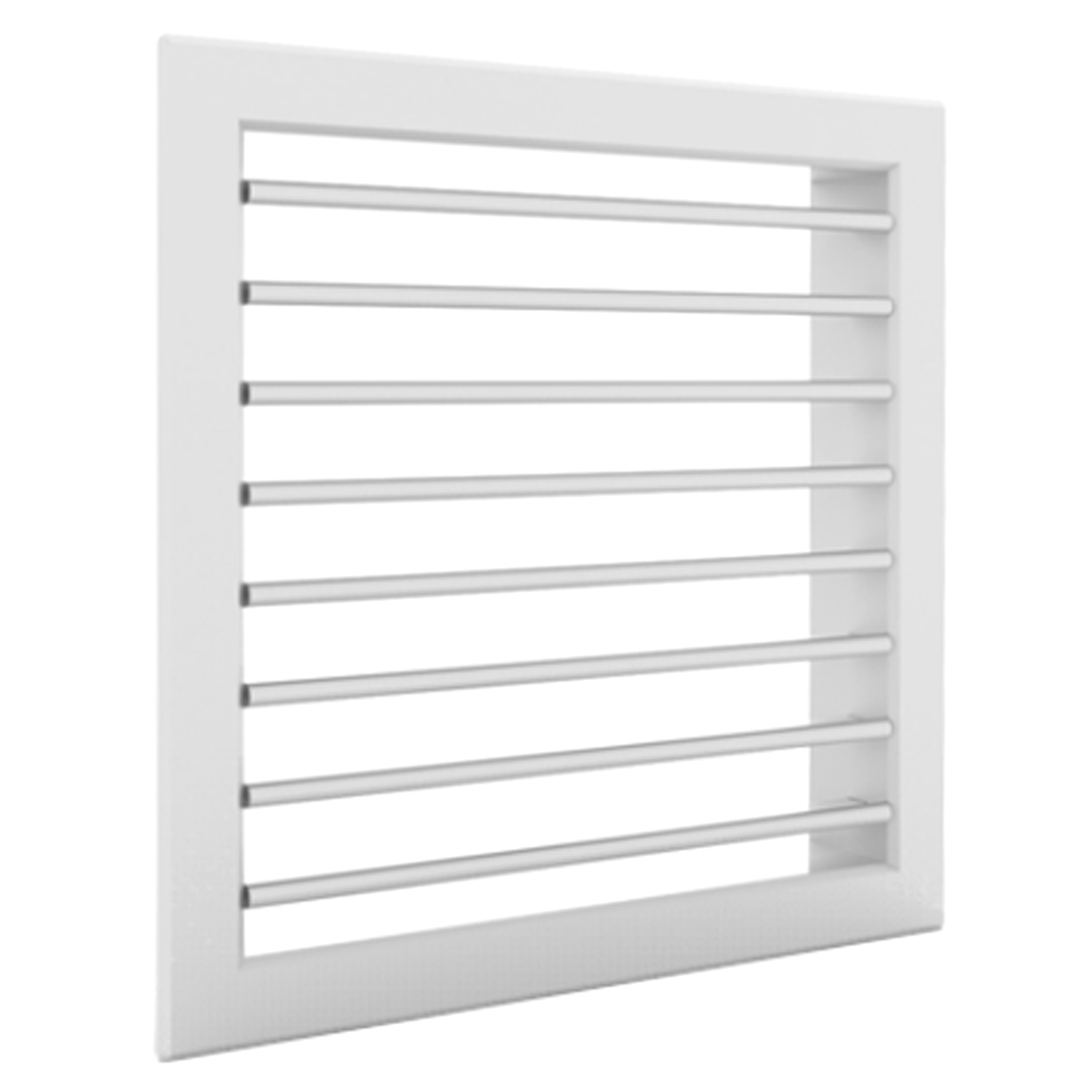

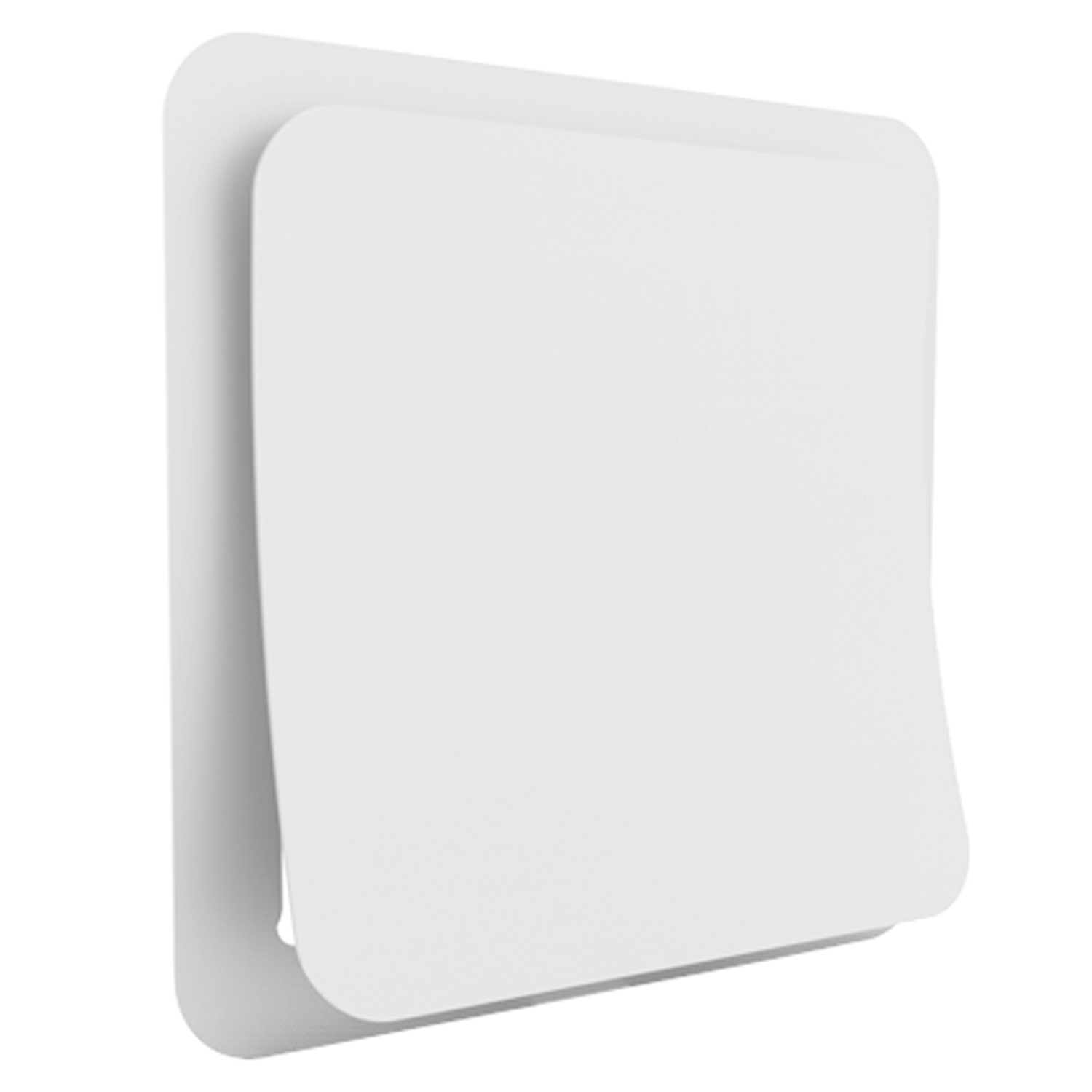

Lüftungsgitter für die Kaminverkleidung sind meist weiß pulverbeschichtet und lassen sich so auf hellem Putz unauffällig einsetzen; Diffusoren für Warmluftsysteme, etwa von La Nordica, gibt es ebenfalls in Weiß. Temperaturbeständigkeit und Werkstoff unter der Beschichtung nennen Gitterhersteller selten. Gibt Ihr Einsatz Grenzwerte für Zubehör vor, fragen Sie die Werte bei uns an, bevor Sie bestellen.
Einbau
Offen halten und mit Abstand einbauen
Ob ein Lüftungsgitter am Kamin verschließbar sein darf, legt die Anleitung des Kamineinsatzes fest; Austroflamm und Spartherm regeln das unterschiedlich. Beide verlangen, dass Ein- und Austritt im Heizbetrieb frei bleiben und um das Warmluftgitter keine brennbaren Baustoffe oder Möbel sitzen. Die Bauweise stimmen Sie vorher mit dem Bezirksschornsteinfeger ab.
- Austroflamm, Serie S3: Lufteintritts- und Luftaustrittsöffnung dürfen über mindestens 200 cm² nicht verschließbar sein. Die Warmluftgitter dürfen während des Heizbetriebs nicht geschlossen werden, damit sich im Kamin keine Wärme staut.
- Spartherm, Premium und Lean: Die Lüftungsgitter werden innen wie außen so angebracht, dass sie nicht versehentlich blockiert oder verschlossen werden können. Mit dem optionalen Konvektionsluftmantel dürfen Ein- und Austrittsöffnungen nicht verschließbar sein.
- Abstand um das Warmluftgitter: Austroflamm hält 30 cm neben und 50 cm über den Luftaustrittsöffnungen frei von brennbaren Baustoffen wie einer Holzdecke und von Möbeln. Spartherm nennt seitlich 300 mm und mindestens 500 mm von der Oberkante des oberen Gitters bis zur Decke.
- Leitungen und Temperaturen: Führen Warmluftrohre zu den Gittern, bestehen sie aus formbeständigen, nicht brennbaren Baustoffen und werden fest an den Gittern befestigt. Für Zubehörteile verlangt Spartherm, deren zulässige Betriebs- oder Umgebungstemperaturen zu beachten.
Offene Kästen und Kästen mit Schutzgitter haben keine Verschlussklappe; ob ein Gitter verschließbar ist, steht in seiner Produktbeschreibung. Ob Ihr Einsatz ein verschließbares Gitter überhaupt zulässt, klären Sie mit seinem Hersteller und dem Bezirksschornsteinfeger. Spartherm schreibt vor, die Aufbausituation vor Baubeginn mit dem Schornsteinfeger zu besprechen. Den Einbau der Feuerstätte teilen Sie ihm mit (§ 1 Abs. 2 Nr. 1 Schornsteinfeger-Handwerksgesetz), in Betrieb gehen darf sie nach den Landesbauordnungen erst mit seiner Bescheinigung (Vorbild: § 82 Abs. 2 Musterbauordnung). Was sonst für Heizkammer und Verkleidung gilt, steht beim Kamineinsatz.
FAQ
Häufige Fragen zum Lüftungsgitter am Kamin
Wie groß muss ein Lüftungsgitter am Kamin sein?
So groß, dass die Gitter zusammen den freien Querschnitt erreichen, den der Hersteller Ihres Kamineinsatzes für Ein- und Austritt nennt. Beim Spartherm Premium V-2L-55h sind es mindestens 650 cm² unten und 780 cm² oben, beim Austroflamm 48x51x51 S3 2.0 710 und 720 cm². Maßgeblich ist der freie Querschnitt des einzelnen Gitters, nicht sein Außenmaß.
Dürfen die Gitter in der Kaminverkleidung verschließbar sein?
Nur, wenn die Anleitung Ihres Kamineinsatzes es zulässt. Austroflamm verlangt bei der Serie S3, dass Ein- und Austritt über mindestens 200 cm² nicht verschließbar sind und die Warmluftgitter beim Heizen offen bleiben. Spartherm schließt verschließbare Öffnungen beim Konvektionsluftmantel aus. Ist die Anleitung nicht eindeutig, fragen Sie den Hersteller und den Bezirksschornsteinfeger.
Wo sitzen die Gitter für Raumluft und Warmluft in der Verkleidung?
Die Gitter für die Raumluft sitzen unten, die für die Warmluft oben. Um das obere Gitter hält Spartherm seitlich 300 mm frei und mindestens 500 mm bis zur Decke, Austroflamm 30 cm daneben und 50 cm darüber, jeweils frei von brennbaren Baustoffen und Möbeln. Die genaue Lage legt die Anleitung Ihres Einsatzes fest.
Strömt die Verbrennungsluft auch durch die Lüftungsgitter?
Bei einem raumluftabhängigen Einsatz der Austroflamm-Serie S3 ja, durch die unteren Öffnungen. Er holt seine Verbrennungsluft über einen Stutzen an der Unterseite der Brennkammer aus dem Aufstellraum, die Luft strömt also durch die Heizkammer zum Feuer. Austroflamm verlangt deshalb, die Umluftquerschnitte zusätzlich zum Verbrennungsluftquerschnitt zu bemessen, und empfiehlt grundsätzlich eine direkte Verbrennungsluftleitung von außen.
Was ist der freie Querschnitt eines Lüftungsgitters?
Die Fläche, durch die Luft tatsächlich strömen kann. Sie ist kleiner als das Außenmaß, weil Rahmen und Kasten einen Teil belegen. Beim Open Air 6 LL mit 17 × 17 cm Außenmaß und einem Einbaumaß von 14,2 × 14,2 cm sind es 169 cm². Mit diesem Wert rechnen Sie aus, wie viele Gitter Ihr Einsatz braucht.
Das passende Lüftungsgitter finden
Schicken Sie uns das Modell Ihres Kamineinsatzes, die geforderten Querschnitte für Ein- und Austritt und die geplanten Ausschnitte in der Verkleidung, dann rechnen wir mit Ihnen die Zahl der Gitter durch. Weiteres Zubehör rund um den Kamin finden Sie im Kaminzubehör.
