Schmitzker No4 mit Stahlrahmen 10 KW Kamineinsatz wasserführend
Lieferzeit: 1 bis 3 Werktage

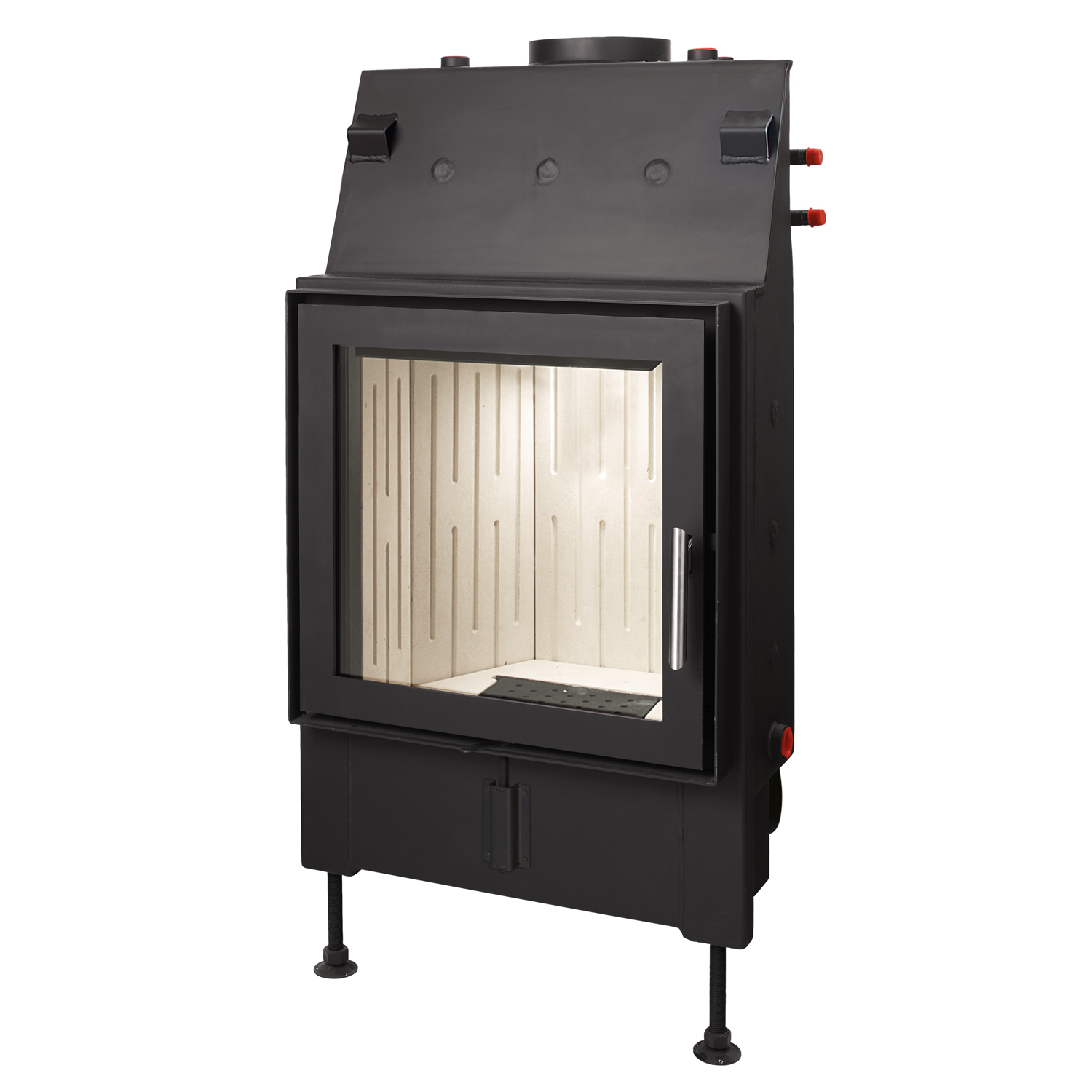

Schmitzker No4 mit Stahlrahmen Kamineinsatz wasserführend mit 10 kW Nennleistung
Der Schmitzker No4 mit Stahlrahmen Kamineinsatz wasserführend bietet eine hochwertige Verarbeitung und seine erstklassigen technischen Daten. Bei einer Nennleistung von 10 kW erreicht er einen Wirkungsgrad von 84 % und gehört damit zu den effektivsten Geräten in seiner Klasse. Mithilfe eines kombinierten Reglers an der Vorderseite lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern, wodurch der Verbrennungsprozess optimal gestaltet werden kann.

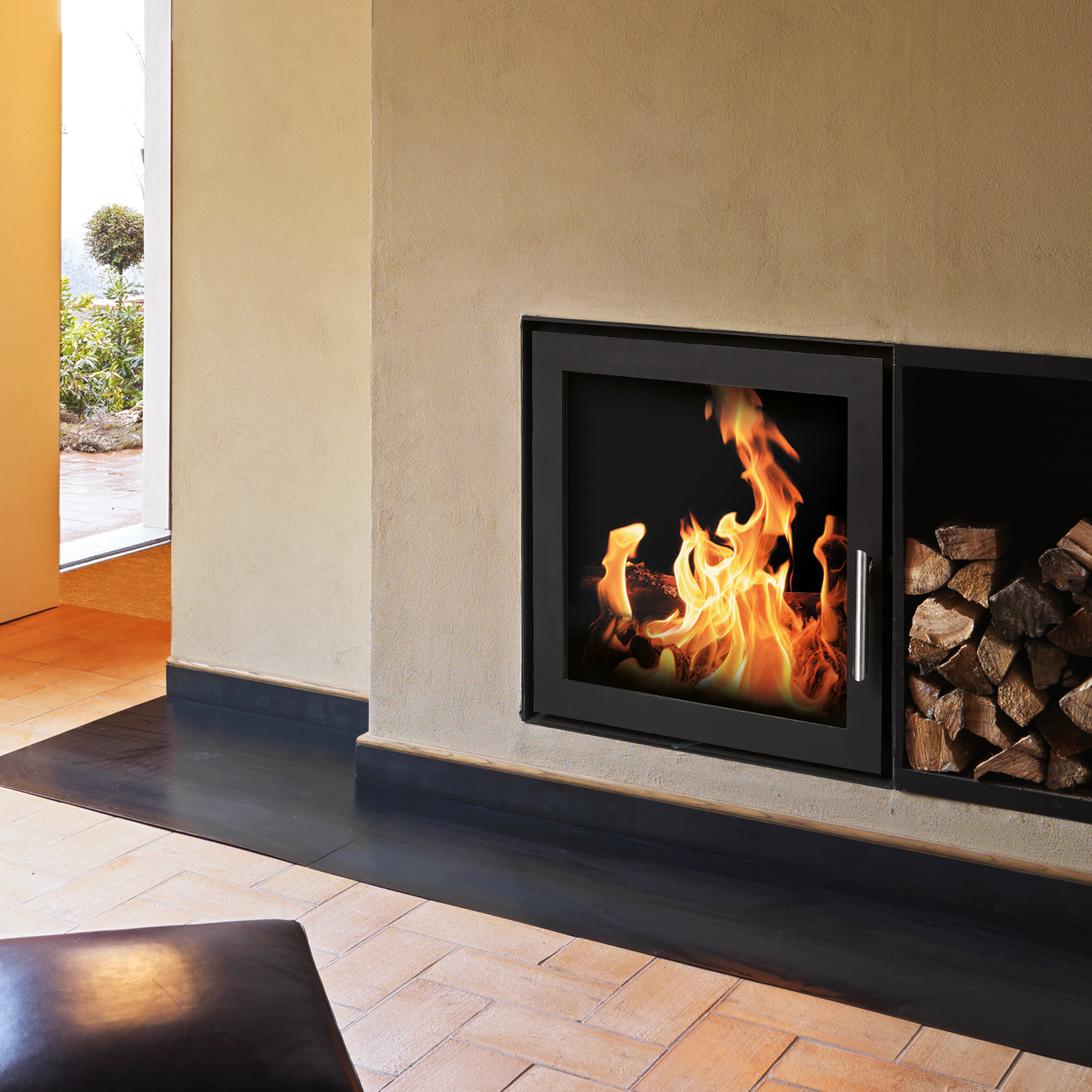

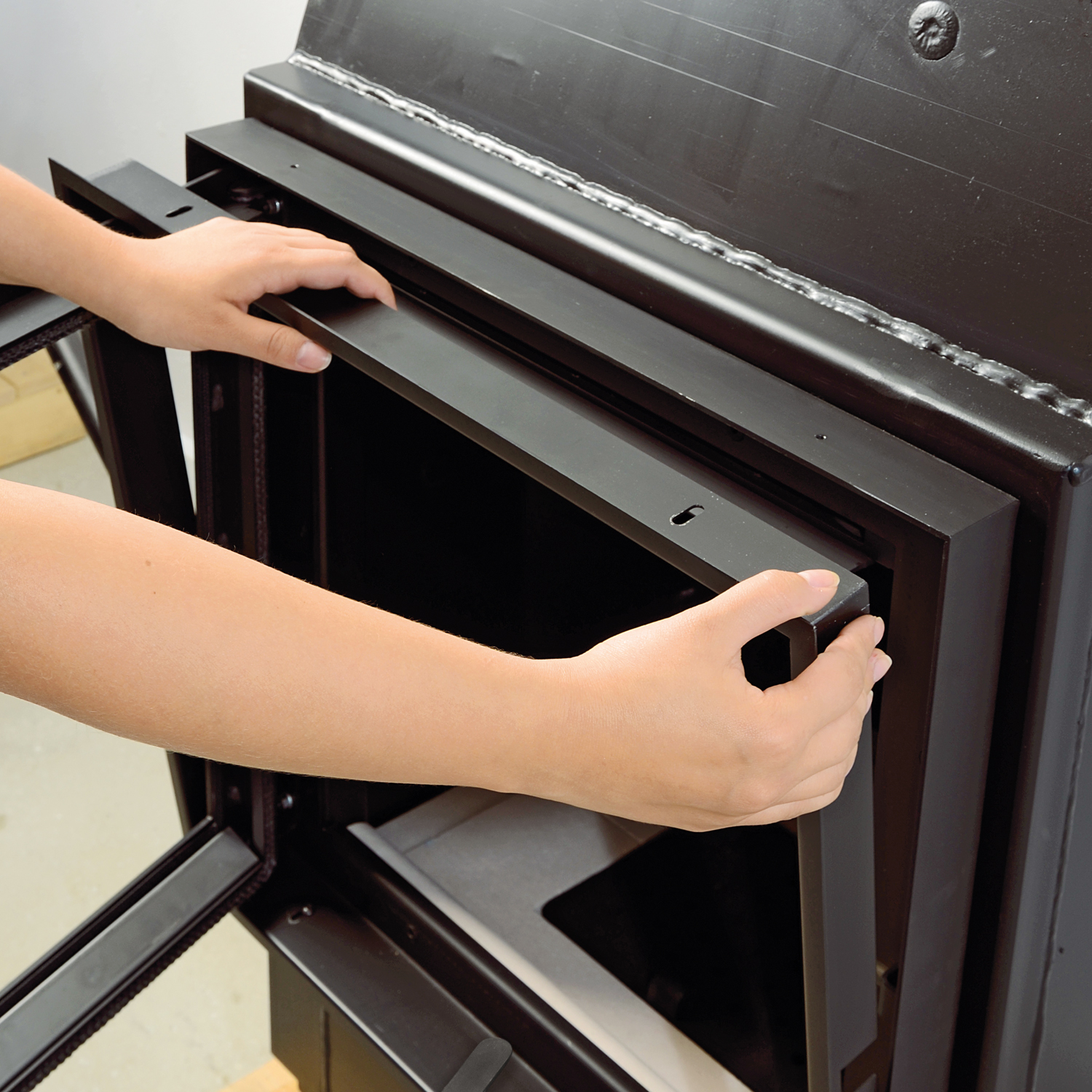

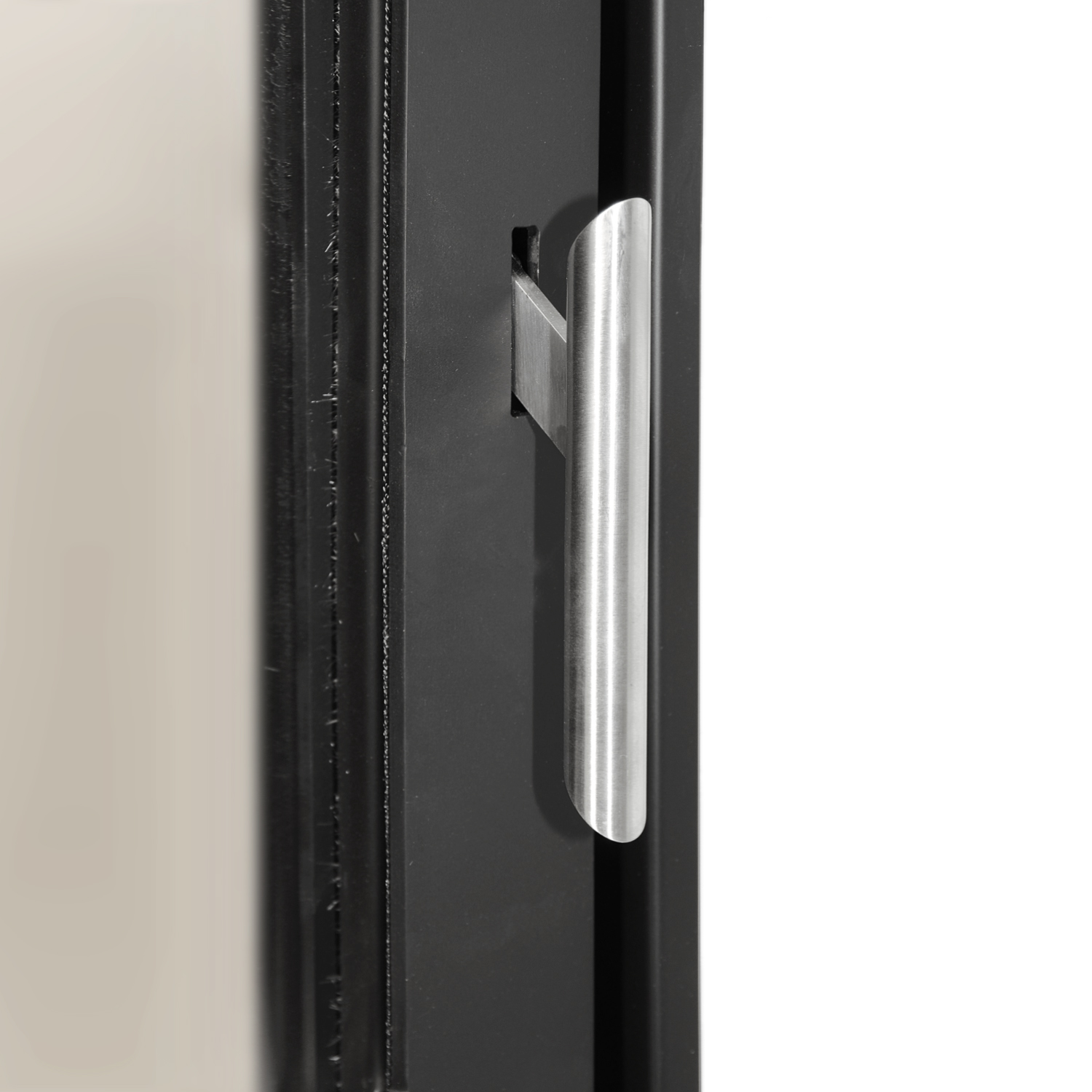

Das Design des Ofens besticht vor allem durch moderne und klare Linien. Die große Kamintür mit Stahlrahmen macht den Heizkamin zum edlen Blickfang. Die integrierte Scheibenspülung bietet dabei einen ungetrübten Blick auf das Flammenspiel. Der Kamineinsatz besitzt außerdem einen Aschetopf zur komfortablen Entfernung der Verbrennungsreste.
Wassertasche & wasserführende Technik
Der wasserführende Kamineinsatz ist mit einer integrierten Wassertasche mit 40 Liter Volumen ausgestattet. Dadurch kann der Einsatz an die Zentralheizung angeschlossen werden und am Aufstellort sowie im ganzen Haus für angenehme Wärme sorgen. Die wasserseitige Nennwärmeleistung von 8,5 kW und die luftseitige Leistung von 1,5 kW ermöglichen sowohl die Raumheizung als auch die Unterstützung der Zentralheizung. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich. Der maximale Betriebsdruck liegt bei 2,5 bar.
Besonderheiten & Vorteile
- Integrierte Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes Brennraum-Material und zeichnet sich neben einer guten Wärmeleitung auch durch seine selbstreinigende Wirkung aus. Schamotte bleibt beinahe immer weiß und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. - 6 mm starker Brennraum aus Kesselstahl

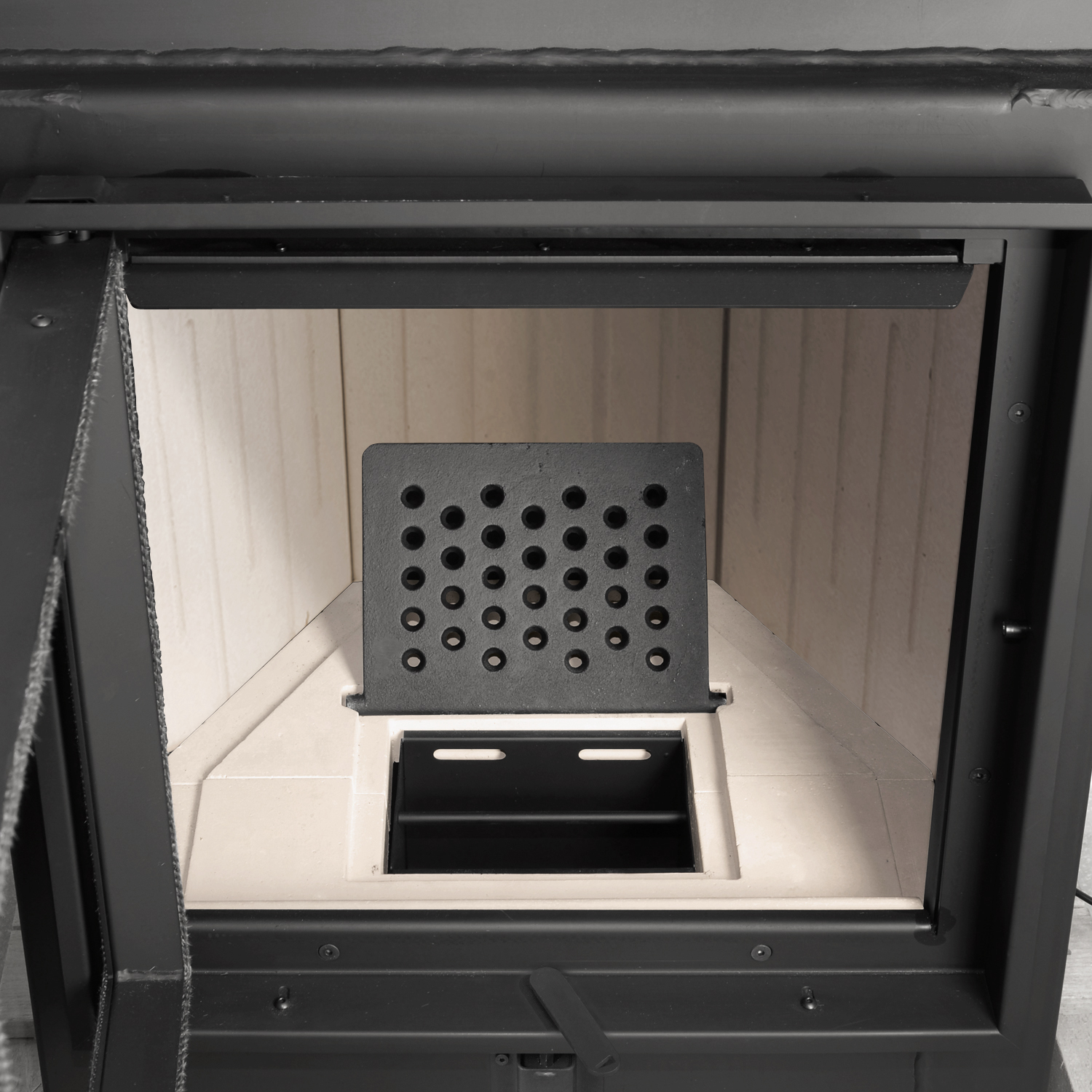

Für eine lange und leistungsstarke Lebenszeit sorgt der 6 mm starke Brennraum aus massivem Kesselstahl. Der Boden sowie die Innenauskleidung des Brennraumes bestehen aus Schamotte und gewährleisten eine optimale Wärmespeicherung. - Kombinierter Luftregler
Die getrennte Primär- und Sekundärluftsteuerung erfolgt über einen kombinierten Regler an der Vorderseite. Dies ermöglicht eine präzise Kontrolle des Verbrennungsprozesses und optimiert sowohl Wirkungsgrad als auch Emissionswerte. - Integrierte Scheibenspülung
Die integrierte Scheibenspülung hält die Sichtscheibe sauber und bietet einen ungetrübten Blick auf das Flammenspiel. Dadurch bleibt die Optik des Feuers stets optimal erhalten.
Anwendung & Einsatzbereich
Der Schmitzker No4 mit Stahlrahmen Kamineinsatz wasserführend wird inklusive Anschluss für externe Zuluft, thermischer Ablaufsicherung und Überdruckventil geliefert. Mit seinen Abmessungen von 1085 x 612 x 545 mm und einem Gewicht von 177 kg benötigt er einen stabilen Untergrund und sollte von zwei Personen aufgestellt werden.

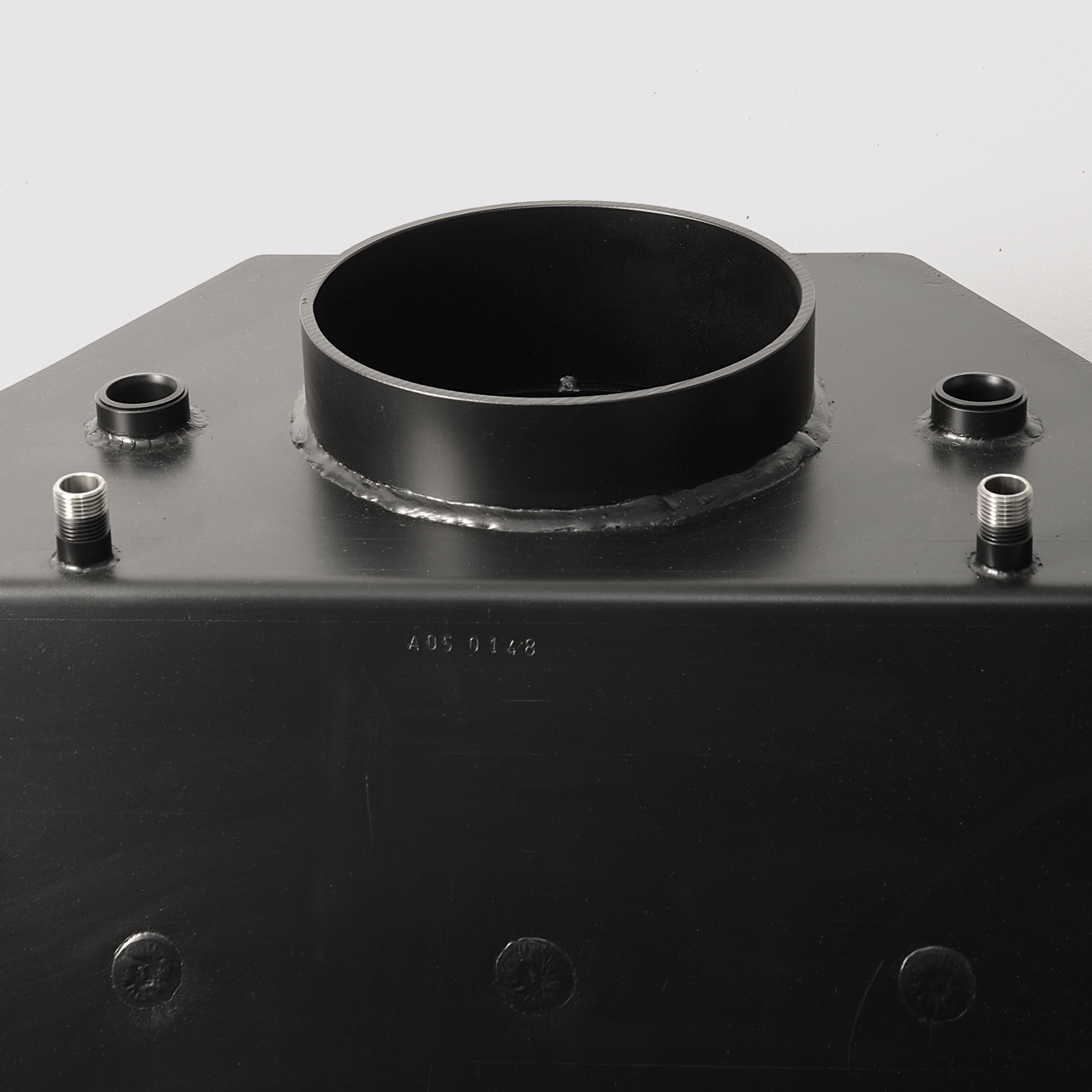

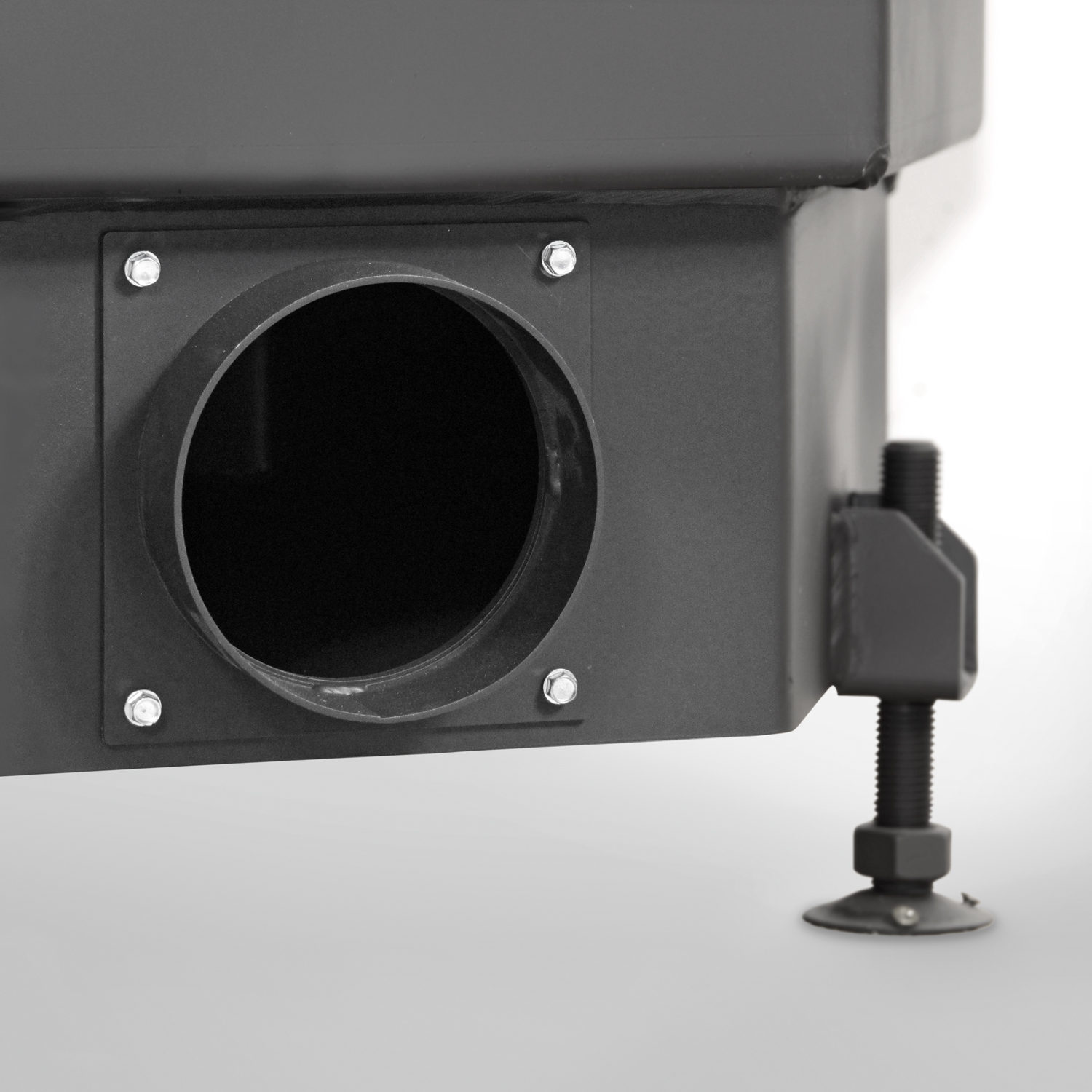

Der Rauchrohranschluss erfolgt nach oben mit einem Durchmesser von 200 mm. Für die externe Zuluft ist ein Anschluss mit 125 mm Durchmesser vorgesehen. Bei Nennwärmeleistung ist ein Förderdruck von 12 Pa erforderlich. Als Brennstoffe sind Holz und Holzbriketts zugelassen, wobei die maximale Länge des Brennmaterials 40 cm beträgt.
Benötigen Sie noch das passende Zubehör für Ihren Schmitzker Kamineinsatz, z. B. Ofenrohre zum Anschluss an den Schornstein? Kein Problem, auch da werden Sie in unserem Shop selbstverständlich fündig.
Zulassungen & Normen
- BImSchV Stufe 2
Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung für niedrige Emissionswerte und darf daher auch nach 2025 weiter betrieben werden. - DIN EN 13229
Entspricht der europäischen Norm für Kamineinsätze und offene Kamine, die Sicherheit und Leistungsanforderungen definiert. - 15a B-VG für Österreich
Zugelassen für den österreichischen Markt - Regensburger Norm
Erfüllt die strengen Anforderungen für den Betrieb in Regensburg - Stuttgarter Norm
Zugelassen für den Betrieb in Stuttgart - Münchner Norm
Entspricht den Anforderungen für den Betrieb in München
FAQ: Häufige Fragen zum Schmitzker No4 mit Stahlrahmen Kamineinsatz wasserführend
Für welche Raumgröße eignet sich der Schmitzker No4 mit Stahlrahmen Kamineinsatz wasserführend?
Mit 10 kW Nennwärmeleistung eignet sich das Gerät für Räume bis etwa 200 m² in gut gedämmten Gebäuden. Die wasserseitige Leistung von 8,5 kW kann zusätzlich die Zentralheizung unterstützen, während 1,5 kW direkt als Strahlungswärme an den Aufstellraum abgegeben werden. Die tatsächliche Heizleistung hängt von der Dämmung und Raumhöhe ab.
Kann ich den wasserführenden Kamineinsatz selbst aufstellen?
Aufgrund des Gewichts von 177 kg sollte die Aufstellung mindestens zu zweit erfolgen. Der Anschluss an die Zentralheizung und die Abgasführung müssen jedoch von einem Fachbetrieb durchgeführt werden. Auch die Abnahme durch den Schornsteinfeger ist vor der ersten Inbetriebnahme erforderlich. Mehr dazu in unserem Magazin: Kaminofen selber aufstellen: Anleitung, Tipps & Schornsteinfeger-Abnahme
Welche Brennstoffe kann ich im Schmitzker No4 verwenden?
Zugelassen sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 40 cm. Empfohlen wird ofentrockenes Holz mit maximal 20 % Restfeuchte für optimalen Wirkungsgrad und niedrige Emissionen. Nadelholz brennt schneller ab, Laubhölzer wie Buche oder Eiche brennen länger und gleichmäßiger. Mehr dazu in unserem Magazin: Brennholz kaufen: Tipps für Qualität, Preis und die richtige Holzart
Wie funktioniert die Wassertasche beim Schmitzker No4?
Die integrierte Wassertasche mit 40 Liter Volumen wird in den Heizkreislauf eingebunden und erwärmt das durchfließende Heizungswasser. Mit 8,5 kW wasserseitiger Leistung kann sie einen erheblichen Beitrag zur Hausheizung leisten. Die thermische Ablaufsicherung ist bereits im Lieferumfang enthalten und schützt vor Überhitzung bei Stromausfall.
Welche Vorteile bietet die Schamotte-Auskleidung?
Schamotte speichert Wärme sehr gut und gibt sie gleichmäßig ab, auch nach dem Erlöschen des Feuers. Das Material ist extrem hitzebeständig und hat selbstreinigende Eigenschaften - Ruß und Verbrennungsrückstände setzen sich kaum fest. Dadurch bleibt die Auskleidung lange hell und sauber, was die Wartung vereinfacht.
Wie bediene ich die Luftzufuhr beim Schmitzker No4?
Der kombinierte Regler an der Vorderseite steuert sowohl Primär- als auch Sekundärluft mit einem Handgriff. Primärluft wird für die Anfeuerphasen benötigt, Sekundärluft für den normalen Betrieb und die Nachverbrennung. Diese getrennte Steuerung ermöglicht eine optimale Anpassung an verschiedene Betriebsphasen und maximiert den Wirkungsgrad von 84 %.
|
Schmitzker – Intelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von kamdi24, entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (10–22 kW) zeichnen die in Deutschland gefertigten Geräte aus – Wärme mit Stil für das ganze Haus. |
- Nennwärmeleistung
- 10 kW
- Nennwärmeleistung wasserseitig
- 8,5 kW
- Nennwärmeleistung luftseitig
- 1,5 kW
- Wirkungsgrad
- 84 %
- CO-Emission
- 857 mg/cm³
- Feinstaubemission
- 14 mg/m³
- Abgasmassenstrom
- 8,8 g/s
- Abgastemperatur am Stutzen
- 201 °C
- Maße (H x B x T)
- 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B)
- 544 x XX mm
- Gewicht
- 177 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 40 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2, DIN EN 13229
- Lieferumfang
- Thermische Ablaufsicherung
- Max. Betriebsdruck
- 2,5
- Nennwärmeleistung
- 10 kW
- Nennwärmeleistung wasserseitig
- 8,5 kW
- Nennwärmeleistung luftseitig
- 1,5 kW
- Wirkungsgrad
- 84 %
- CO-Emission
- 857 mg/cm³
- Feinstaubemission
- 14 mg/m³
- Abgasmassenstrom
- 8,8 g/s
- Abgastemperatur am Stutzen
- 201 °C
- Maße (H x B x T)
- 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B)
- 544 x XX mm
- Gewicht
- 177 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 40 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2, DIN EN 13229
- Lieferumfang
- Thermische Ablaufsicherung
- Max. Betriebsdruck
- 2,5
