Schmitzker Controller 120 mm
359,00 €
Lieferzeit: 1 bis 3 Werktage

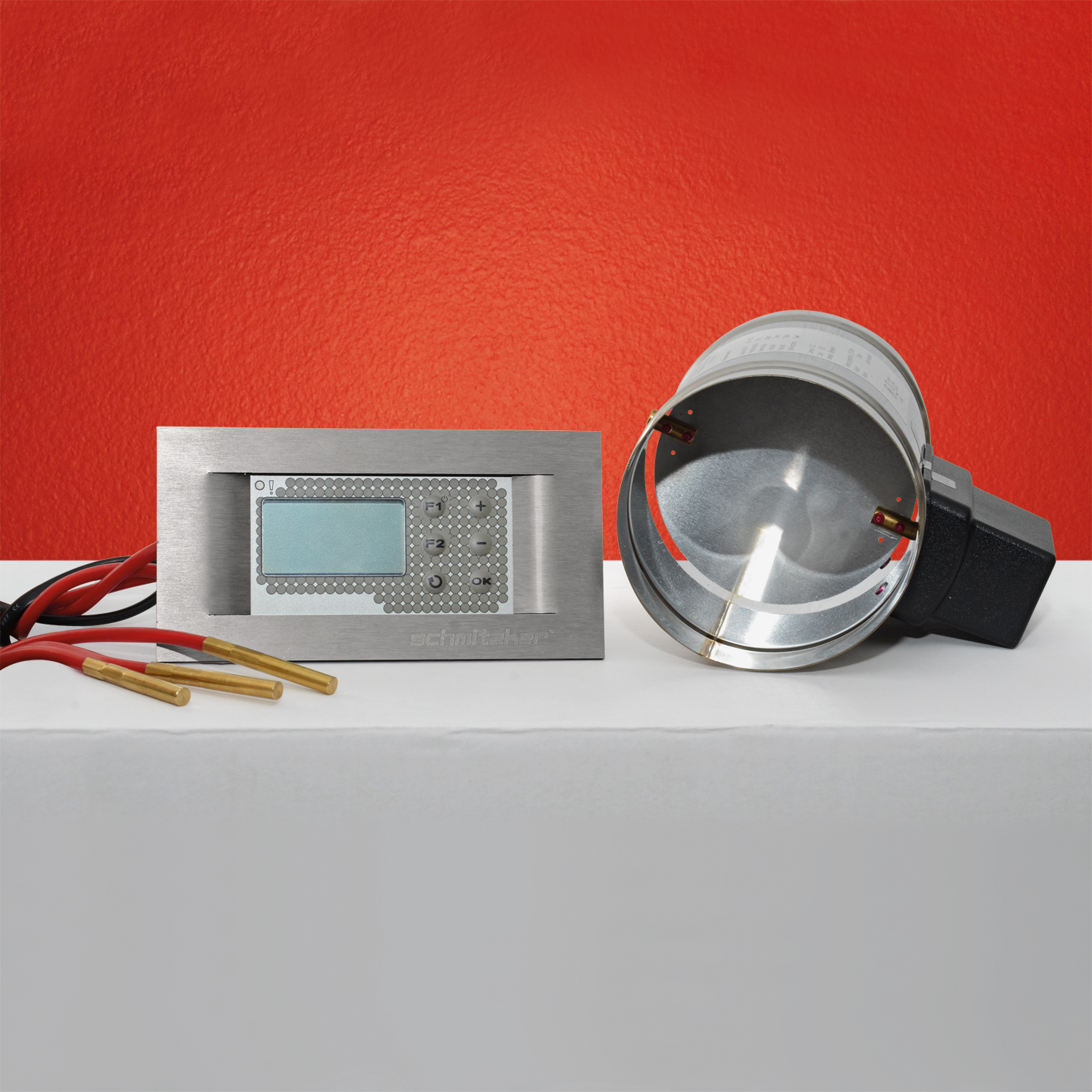

Der Schmitzker Controller stellt die Aufrechterhaltung der Temperatur in Ihrem wasserführenden Kamin sicher. Das Prinzip ist so einfach wie genial:
Je nachdem, welche Temperatur im Kamineinsatz herrscht, regelt eine Drosselklappe durch kontrolliertes Öffnen und Schließen automatisch den Verbrennungsprozess. Die Temperatur lässt sich bequem über ein Display voreinstellen. Den Rest übernimmt der Controller. Ist die Temperatur in der Wassertasche des Kamins zu niedrig, wird durch Öffnen der Drosselklappe die Luftzufuhr erhöht. Wenn die Temperatur wiederum höher als die eingestellte Temperatur ist, wird die Klappe schrittweise geschlossen.
Des Weiteren ist der Controller mit 3 Temperaturfühlern ausgestattet. Damit lässt sich auch die Zentralheizungspumpe, die Ladepumpe (Rücklaufanhebungsgruppe) für den Warmwasserboiler bzw. Pufferspeicher und eine Solartherme automatisch steuern. Diese Steuerung dient der kontrollierten Energieübertragung von Kamineinsatz und Solartherme an einen Pufferspeicher. Das Bedienkonzept und das beleuchtete Kombidisplay mit System-Monitoring ermöglichen eine einfache Bedienung. Symbole für Sensoren und Pumpen gewährleisten eine sofortige Zuordnung von Temperaturen, Temperaturdifferenzen und aktiven Stellgliedern. Die Lieferung erfolgt inklusive 3 Messfühlern. Zusätzlich im Lieferumfang enthalten ist eine Unterputzdose und ein magnetischer Blendrahmen aus Edelstahl für das Display.
Diese Regelung ist in der Lage die Rücklaufanhebungsgruppe, Solar-therme und Kaminzuluft zu steuern !
Was regelt der Controller?
- Optimierung des Verbrennungsprozesses im wasserführenden Kamin
- Regulierung von drei verschiedenen Pumpen

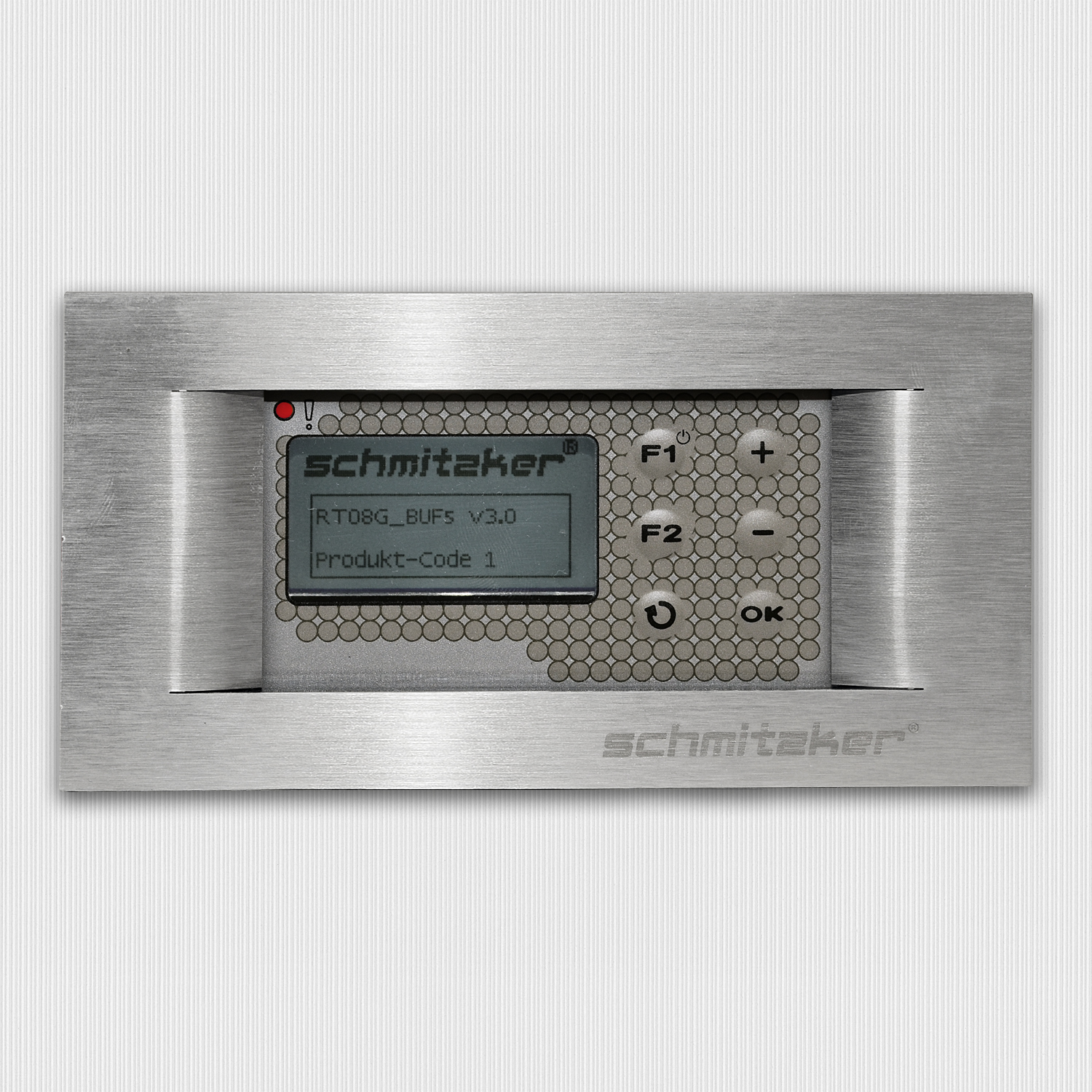

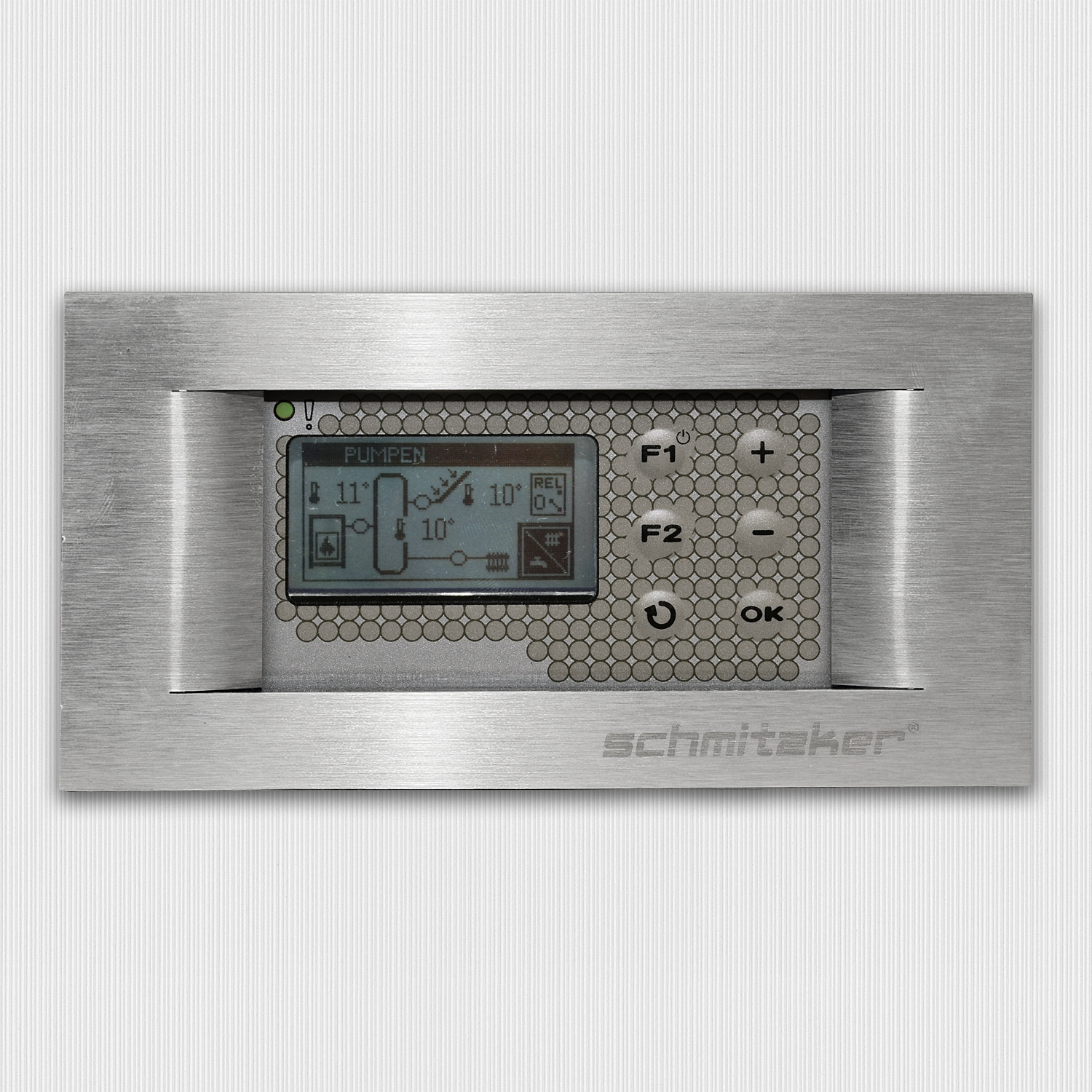

- grafische Darstellung aller Parameter, Arbeitsschritte, sowie Störungen des Kamins im LCD-Display
- Bei Wärmeversorgung der Heizungsinstallation durch den wasserführenden Kamin wird die Wärmezufuhr anderer Heizquellen blockiert (spannungsfreier Kontakt/Relaisanschluss).
- Brauchwasserspeicherschutzfunktion vor Überhitzung (maximale BW Temperatur, die die Ladepumpe abschaltet).
- Kollektorschutzfunktion vor Überhitzung
- integrierte Thermostatfunktion, ermöglicht entsprechende Einstellung eines Temperaturbereichs im Warmwasserspeicher / Warmwasserboiler innerhalb verschiedener Zeitzonen
- Regulierungsmöglichkeit auch ohne Brauchwasser Steuerung.
- Regulierungsmöglichkeit bei gleichzeitigem Heizkreis- und Brauchwasserbetrieb
- zeitverzögerte Abschaltung der Warmwasserboiler -Pumpe. (verhindert plötzlichen Temperaturanstieg in Wassertasche nach Aufladung des Warmwasserboilers / Speichers).
- manuelle Regulierungsmöglichkeit der Luftdrosselklappe
- automatisches Schließen der Luftdrosselklappe nach abgeschlossenem Brennvorgang, verhindert Auskühlung des Kamineinsatzes und des Raumes.
- automatisches Schließen der Luftdrosselklappe bei Spannungsverlust.
- Alarmsignal bei beschädigten Temperaturfühlern und Überhitzung
- Anti-Stop Funktion zum Schutz der Pumpen außerhalb der Heizsaison.
- Frostschutzfunktion
- Störmeldung bei Blockade der Luftdrosselklappe, bei Störungsbeseitigung automatische Rückkehr zu den zuvor eingestellten Werten.
- Programmspeicher der Steuereinheit, ermöglicht, dass voreingestellte Werte erhalten bleiben
Für Fragen zu unseren Heizungsanschlusskomponenten stehen wir Ihnen unter 0351-25930011 zur Verfügung.
Die externe Zuluft dieser Komplettregelung ist auch mit den Anschlussgrößen 100 mm und 150 mm lieferbar.
- Höhe (in mm): 70
- Breite (in mm): 137
- Tiefe (in mm): 50
- Max. Betriebstemperatur (in °C): 50
- Schutzklasse: IP41
- Spannung (in V): 230
