Schmitzker wasserführender Kamineinsatz | kamdi24

Wasserführende Schmitzker Kamineinsätze

Schmitzker wasserführender Kamineinsatz-Modelle von Malaga bis No5 sind für den Einbau in Kaminanlagen gedacht und speisen den Heizkreislauf. Malaga leistet 8 kW (5,2/2,9), No2 10–17 kW, No3 12,4 kW, No4 10/15/22 kW, No5 11,5 kW – mit Bezug auf DIN EN 13229, BImSchV Stufe 2 und EcoDesign.

Malaga bleibt mit 130 kg und Ø-150-mm-Rauchrohr kompakt und liefert luftseitig 5,2 kW – spürbar mehr Raumwärme als viele größere Einsätze. No2 Links/Rechts gibt es in 10 kW (4/6) und 17 kW (7/10) bei 231 kg und Ø 200 mm Rauchrohr; Scheitholz bis 55 cm. Fachlich relevant sind BImSchV Stufe 2 und der raumluftunabhängige Betrieb mit externer Zuluft.

No3 (12,4 kW, 5,9/6,5, 85 % Wirkungsgrad, 889 mm breit) und No5 (11,5 kW, 4/7,5, 280 kg) decken mittlere bis schwere Einbauten ab. No4 skaliert 10/15/22 kW mit Stahl- oder Glasrahmen; bei 15 kW gehen 12,5 kW wasserseitig in den Puffer, Staub nur 15 mg/m³.

Thermische Ablaufsicherung und Überdruckventil sind bei No2–No5 im Lieferumfang genannt. Für die Wohnfläche im Aufstellraum nutzen wir die luftseitige Leistung – der Wasseranteil gehört in die Heizungsplanung.

Stärken der Schmitzker Kamineinsätze

Schmitzker Einsätze kombinieren Einbauoptik mit dokumentiertem Luft-/Wasser-Split und oft Ø-200-mm-Abgasstutzen – von kompaktem Malaga bis skalierbarem No4.

DIN EN 13229 statt 13240. Kamineinsätze referenzieren in den Beschreibungen DIN EN 13229 – die passende Norm für Einsätze und offene Kamine, ergänzt um BImSchV Stufe 2 und EcoDesign.
Malaga mit starkem Raumanteil. 5,2 kW luftseitig bei nur 8 kW gesamt: Malaga heizt den Aufstellraum spürbar mit, während 2,9 kW in den Wasserkreislauf gehen.

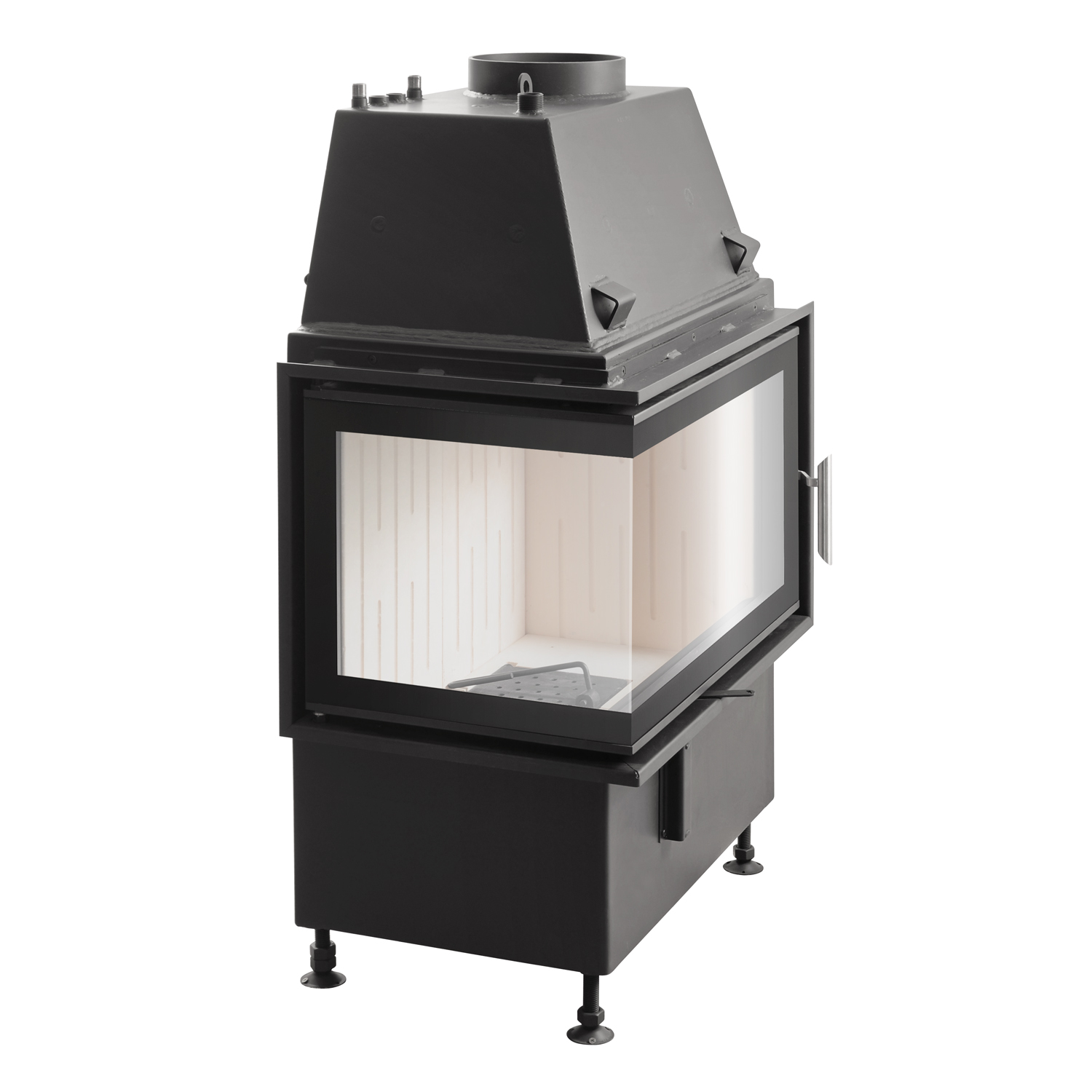

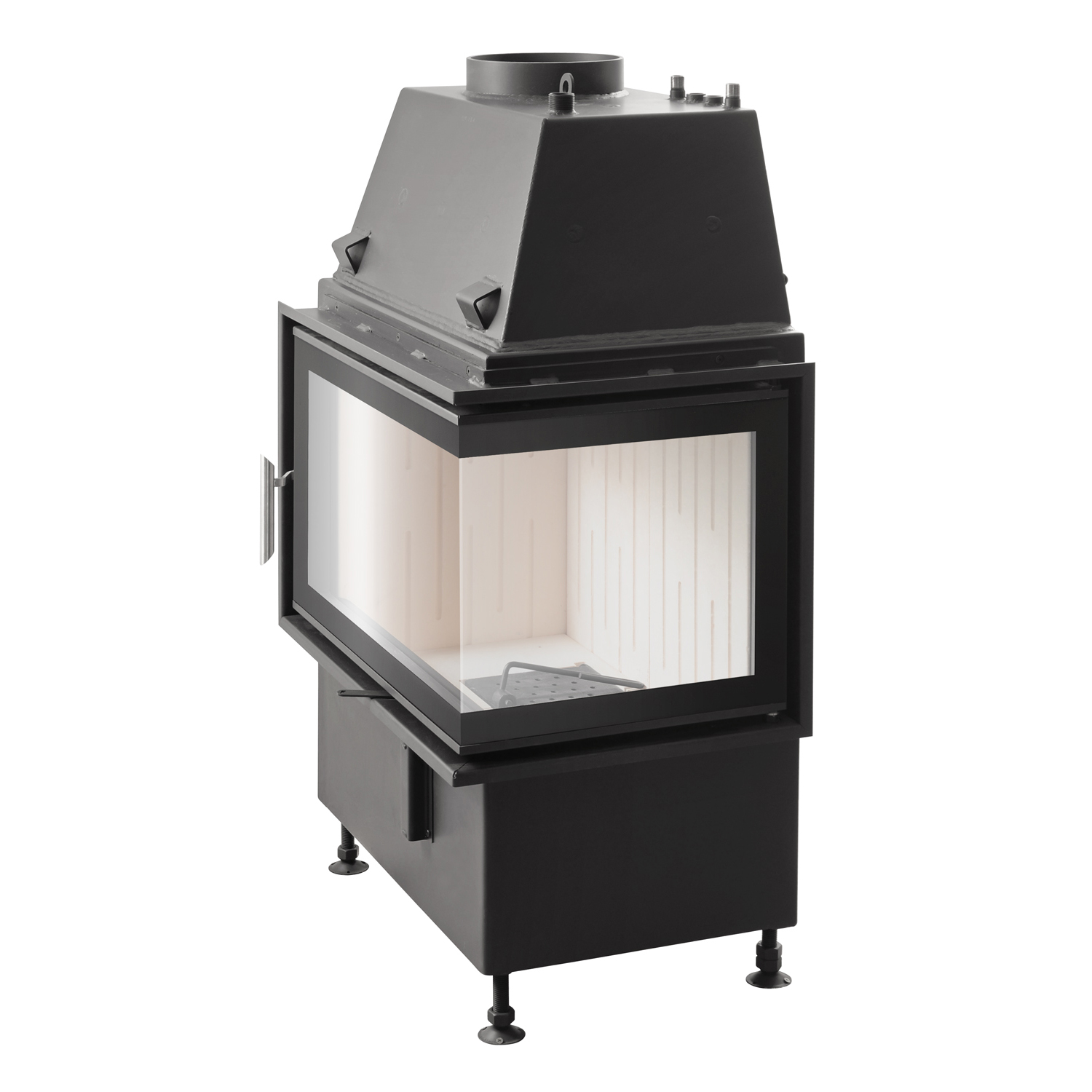

No2 Links und Rechts. Seitenöffnung wählbar; Leistungsstufen 10 und 17 kW bei gleichem Gewicht 231 kg – passend, wenn der Einbau eine seitliche Bedienung verlangt.

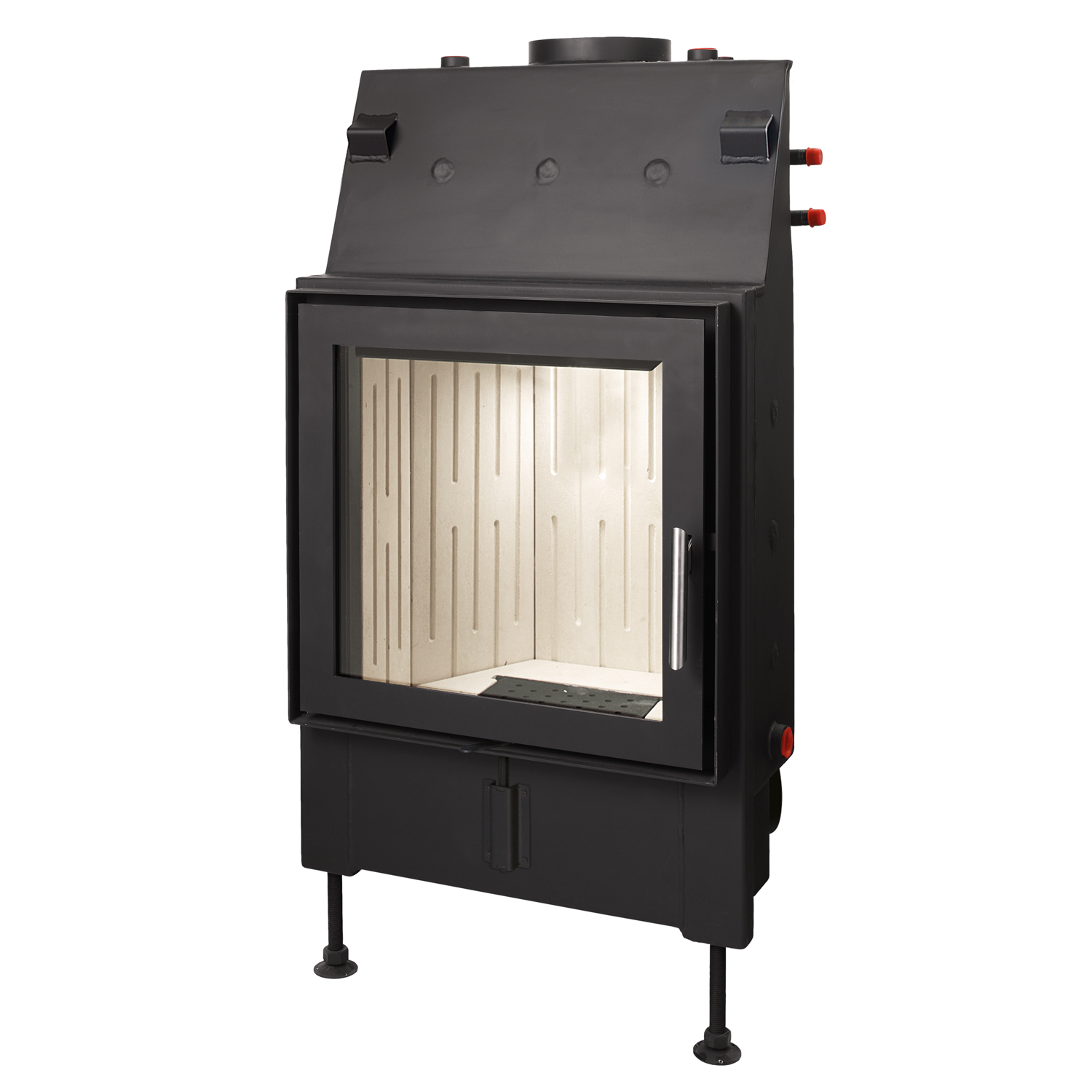

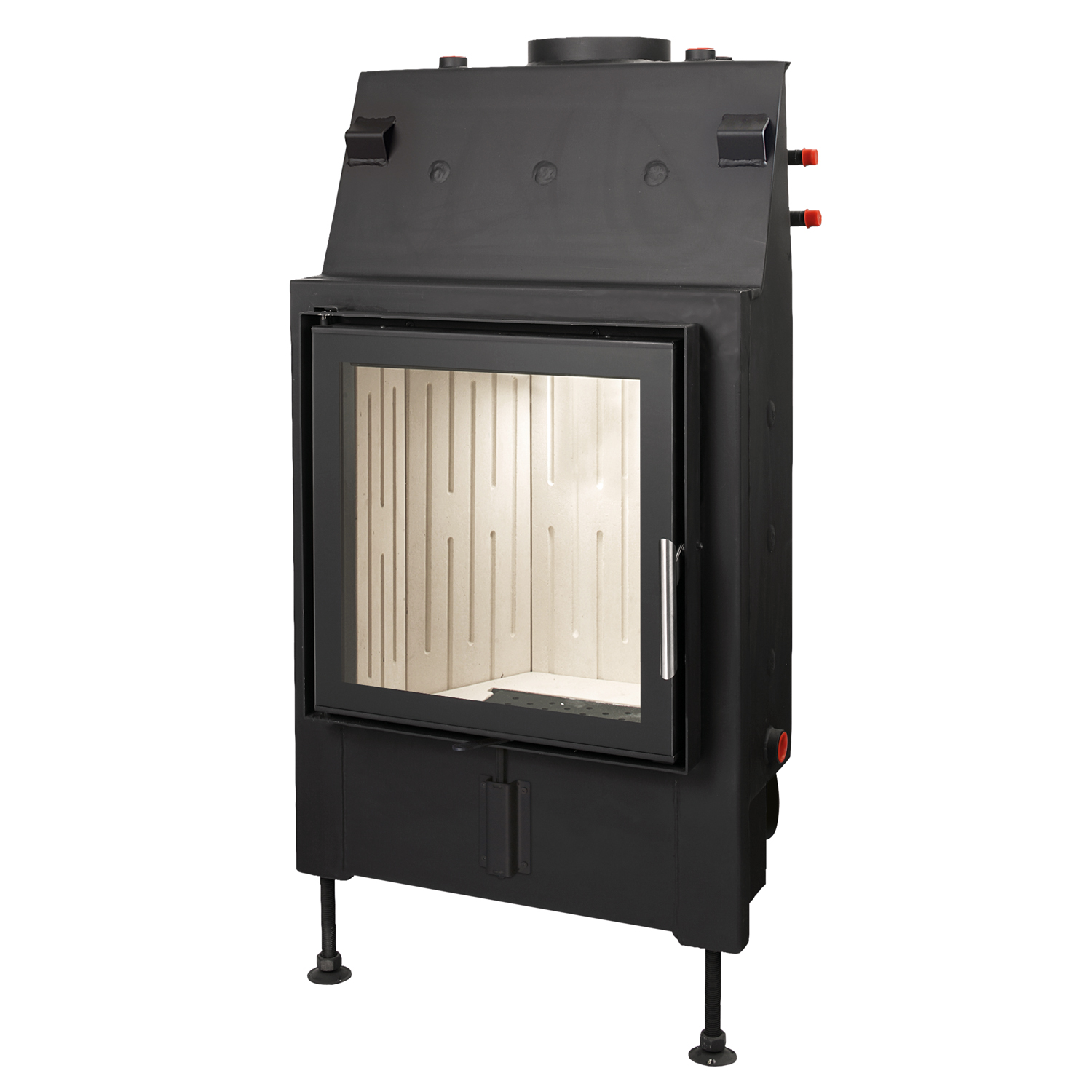

No4 Stahl- oder Glasrahmen. Gleicher Leistungsstrang 10/15/22 kW, unterschiedliche Rahmenoptik. 15-kW-Variante mit höhenverstellbaren Füßen im Lieferumfang.
Hoher Wasseranteil bei No4. Bei 15 kW gehen 12,5 kW wasserseitig in den Puffer – ideal für Heizungsunterstützung bei begrenzter Raumwärme (2,5 kW Luft).
Schwere Einbauten No3/No5. No3 mit 85 % Wirkungsgrad und 60-cm-Scheitholz; No5 mit 280 kg Masse und 7,5 kW Wasseranteil für robuste Anlagen.

Aus der Praxis

Einbau vor kW-Wahl

Beim Einsatz kläre ich zuerst Öffnungsrichtung, Rauchrohr Ø 150 oder 200 mm und ob der Kaminmantel No4 mit Glasrahmen tragen soll. Erst danach die Leistungsstufe: Malaga für kompakte Umbauten, No4 15 oder 22 kW wenn der Puffer groß und die Heizlast hoch ist. Den Raumanteil rechnen wir nur aus der Luftseite.

Silvio Wirth, Ofen-Fachberater bei kamdi24

Schmitzker Kamineinsatz planen?

Wir stimmen Einbaumaße, Links-/Rechts-Öffnung, Rahmenoptik und Luft-/Wasser-Split mit Ihrem Umbau ab – inklusive Hinweis auf passende Komplett- oder Solar-Sets.

Silvio Wirth Ihr Kaminöfen-Berater

0351 25930011 [email protected]

Im Vergleich

Schmitzker Einsätze im Vergleich

Malaga, No2, No3, No4 und No5 im Vergleich nach Stil, Raumanteil (luftseitig) und Gesamtleistung.

Wasserführende Schmitzker Kamineinsätze sind für den Einbau gedacht – nicht als freistehende Öfen. Gemeinsam sind Hydraulikanschluss, oft Ø-200-mm-Rauchrohr und dokumentierte Sicherheitseinrichtungen. Unterschiede liegen in Öffnungsrichtung, Rahmenoptik und Luft-/Wasser-Split. Die Tabelle ordnet Raumanteil und Leistung; Detailmaße gehören in Infobox und Produktseite.

Schmitzker No3 wasserführender Kamineinsatz — Schmitzker No3

Modell / Linie	Stil	Raumanteil	Leistung
Schmitzker Malaga	Kompakter EinsatzStilMalaga 8 kW (5,2 Luft / 2,9 Wasser), 130 kg, Wirkungsgrad 76 %; Rauchrohr Ø 150 mm – luftseitig stärker als viele größere Einsätze.	60–80 m²WohnflächeRaumanteil aus der luftseitigen Leistung abgeleitet (wasserführende Geräte speisen den Großteil der Wärme in den Heizkreislauf). Faustregel 1 kW ≈ 10 m² Neubau. Richtwert.	8 (5,2/2,9)
Schmitzker No2 L/R	Links / Rechts 10/17StilNo2 Links/Rechts 10 kW (4/6) bzw. 17 kW (7/10), 231 kg, Wirkungsgrad 82,5–83,1 %; Scheitholz bis 55 cm; Ø Rauchrohr 200 mm.	40–80 m²WohnflächeRaumanteil aus der luftseitigen Leistung abgeleitet (wasserführende Geräte speisen den Großteil der Wärme in den Heizkreislauf). Faustregel 1 kW ≈ 10 m² Neubau. Richtwert.	10–17 kW
Schmitzker No3	Breiter EinsatzStilNo3 12,4 kW (5,9/6,5), 253,5 kg, Wirkungsgrad 85 %; Breite 889 mm; Scheitholz bis 60 cm.	60–80 m²WohnflächeRaumanteil aus der luftseitigen Leistung abgeleitet (wasserführende Geräte speisen den Großteil der Wärme in den Heizkreislauf). Faustregel 1 kW ≈ 10 m² Neubau. Richtwert.	12,4 (5,9/6,5)
Schmitzker No4	Stahl- / GlasrahmenStilNo4 10/15/22 kW mit Stahl- oder Glasrahmen; wasserseitig 8,5–18,5 kW; Staub bei 15 kW nur 15 mg/m³; höhenverstellbare Füße im Lieferumfang der 15-kW-Variante.	20–40 m²WohnflächeRaumanteil aus der luftseitigen Leistung abgeleitet (wasserführende Geräte speisen den Großteil der Wärme in den Heizkreislauf). Faustregel 1 kW ≈ 10 m² Neubau. Richtwert.	10–22 kW
Schmitzker No5	Schwerer EinsatzStilNo5 11,5 kW (4/7,5), 280 kg, Wirkungsgrad 81 %; Scheitholz bis 60 cm; thermische Ablaufsicherung und Überdruckventil.	40–60 m²WohnflächeRaumanteil aus der luftseitigen Leistung abgeleitet (wasserführende Geräte speisen den Großteil der Wärme in den Heizkreislauf). Faustregel 1 kW ≈ 10 m² Neubau. Richtwert.	11,5 (4/7,5)

Gut zu wissen: Raumanteil aus luftseitiger Leistung. No4: Stahl- und Glasrahmen teilen die Leistungsstufen 10/15/22 kW. Normbezug Einsätze: DIN EN 13229.

Zur Schmitzker-Markenseite

FAQ

Häufige Fragen zu Schmitzker Kamineinsatz

Welche Norm gilt für Schmitzker wasserführende Kamineinsätze?

Die Produktbeschreibungen nennen DIN EN 13229 für Kamineinsätze sowie BImSchV Stufe 2 und EcoDesign. Das unterscheidet sie von freistehenden Öfen, die auf DIN EN 13240 referenzieren. Ob Ihr Schornstein den Einsatz trägt, klären Sie mit dem Bezirksschornsteinfeger.

Wann ist der Schmitzker Malaga die bessere Wahl als No4?

Malaga liefert 5,2 kW Luftanteil bei kompakten 130 kg und Ø 150 mm – mehr Wohnraumwärme, weniger Wasseranteil. No4 15 kW gibt 12,5 kW ins Wasser und nur 2,5 kW in den Raum. Malaga passt, wenn der Aufstellraum mitgeheizt werden soll.

Was unterscheidet Schmitzker No2 Links von No2 Rechts?

Die Öffnungsrichtung der Tür: Links- oder Rechtsanschlag bei sonst gleichen Leistungsstufen 10 kW (4/6) bzw. 17 kW (7/10), Gewicht 231 kg und Ø 200 mm Rauchrohr. Wählen Sie die Seite passend zur Einbausituation und Bedienbarkeit.

Welche Leistungsstufen hat der Schmitzker No4 Einsatz?

No4 gibt es in 10, 15 und 22 kW, jeweils mit Stahl- oder Glasrahmen. Die Splits lauten 1,5/8,5, 2,5/12,5 und 3,5/18,5 kW (Luft/Wasser). Wirkungsgrade liegen bei 82–84 %, Staub bei der 15-kW-Variante bei 15 mg/m³.

Braucht ein Schmitzker Kamineinsatz immer Ø 200 mm Rauchrohr?

No2, No3, No4 und No5 sind mit Ø 200 mm ausgewiesen; Malaga mit Ø 150 mm. Der vorhandene Schornstein und die Querschnittsberechnung entscheiden, welches Modell passt – nicht umgekehrt. Lassen Sie Querschnitt und Anschluss vor dem Kauf vom Schornsteinfeger prüfen.

Welche Sicherheitsbauteile liefern Schmitzker No-Einsätze mit?

No2 bis No5 nennen thermische Ablaufsicherung und Überdruckventil im Lieferumfang; No4 15 kW zusätzlich höhenverstellbare Füße. Max. Betriebsdruck 2,5 bar laut Datenblatt. Die korrekte Einbindung bleibt Aufgabe des Fachbetriebs.

Passt ein Schmitzker No5 in jeden bestehenden Kamin?

No5 ist mit 280 kg und 823 mm Breite ein schwerer, breiter Einsatz – nicht jeder Mantel trägt das. Prüfen Sie Statik, Öffnungsmaße und Rauchrohr Ø 200 mm vor der Bestellung. Bei Unsicherheit helfen Einbaumaße und Beratung weiter.
