Schmitzker No4 mit Glasrahmen 10 KW Kamineinsatz wasserführend
Lieferzeit: 1 bis 3 Werktage
Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend mit 10 kW Leistung
Der Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend bietet eine hochwertige Verarbeitung und seine erstklassigen technischen Daten. Bei einer Nennleistung von 10 kW erreicht er einen Wirkungsgrad von 84 % und gehört damit zu den effektivsten Geräten in seiner Klasse. Mithilfe eines kombinierten Reglers an der Vorderseite des Ofens lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern. Somit kann der Verbrennungsprozess optimal gestaltet werden.

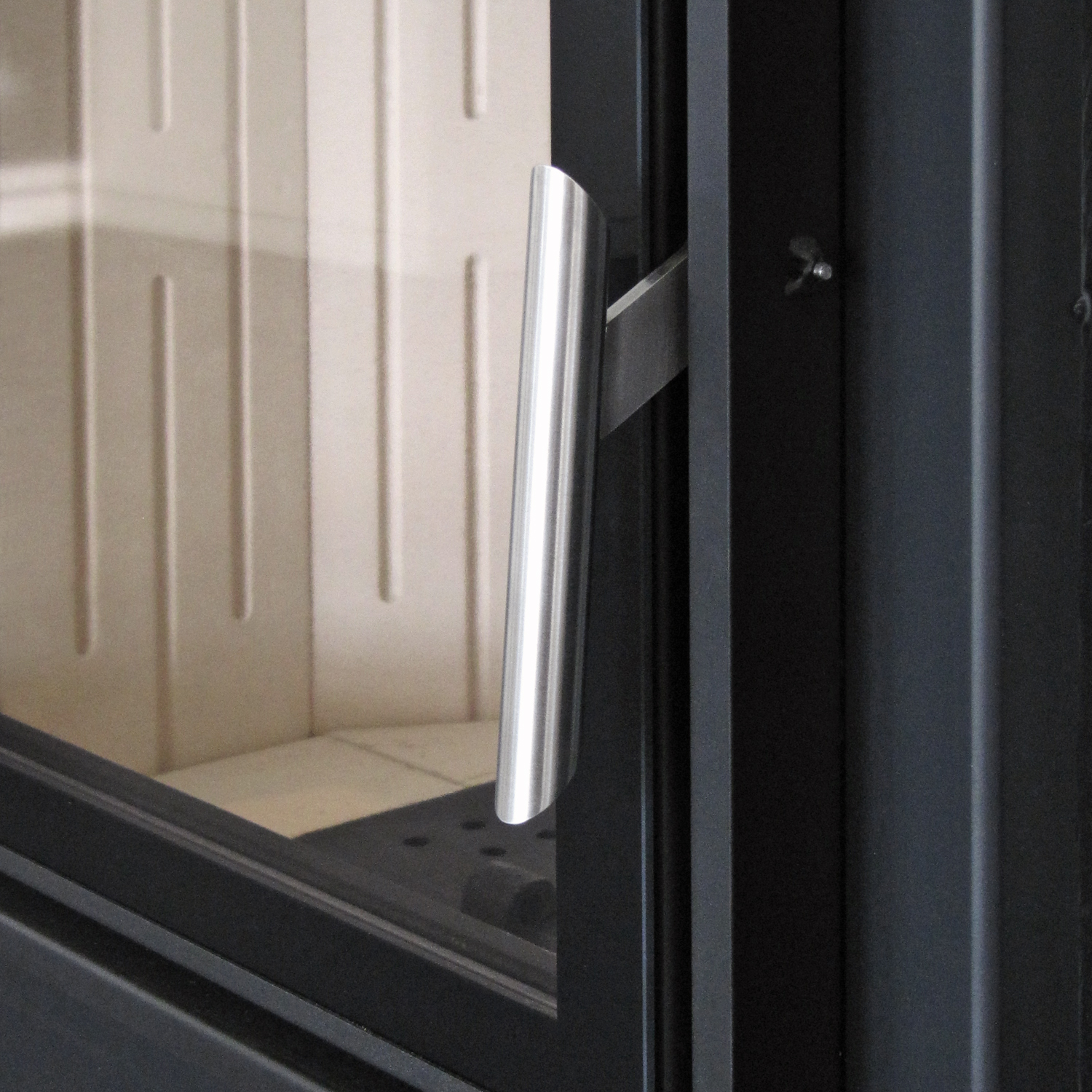

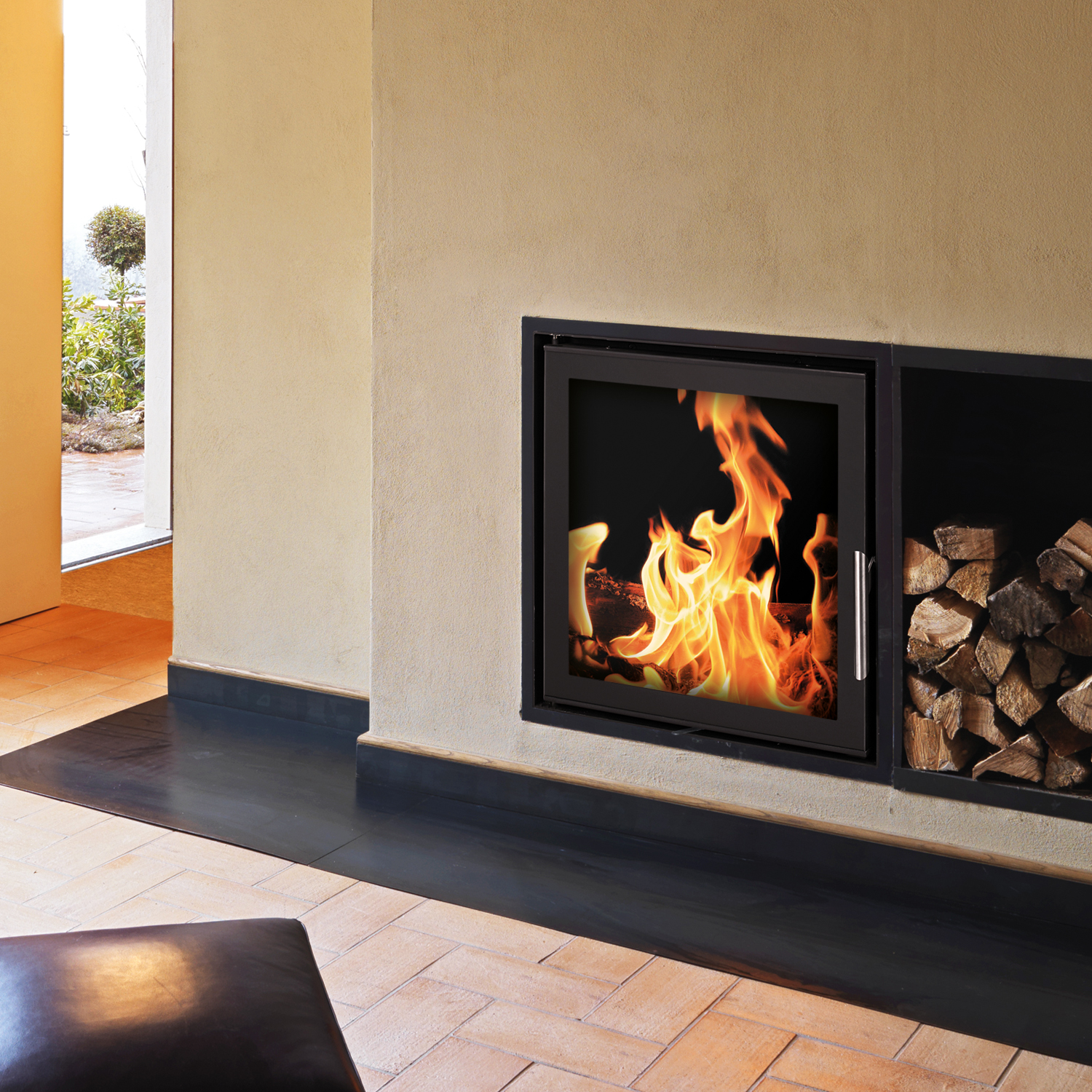

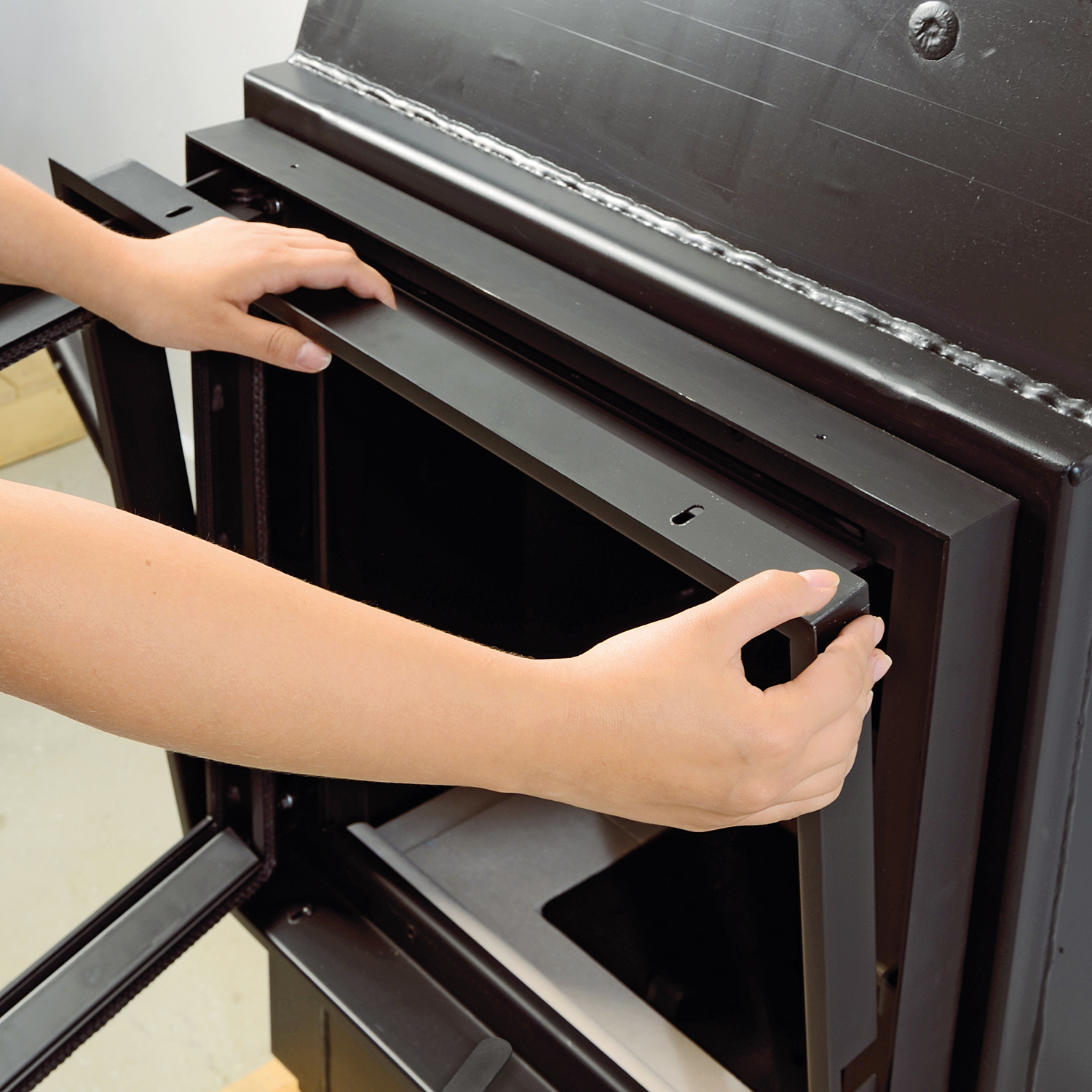

Das Design des Ofens besticht vor allem durch moderne und klare Linien. Die große Kamintür mit Stahlrahmen macht den Kamineinsatz zum edlen Blickfang. Die integrierte Scheibenspülung bietet dabei einen ungetrübten Blick auf das Flammenspiel. Der Kamineinsatz besitzt außerdem einen Aschetopf zur komfortablen Entfernung der Verbrennungsreste.
Besonderheiten & Vorteile

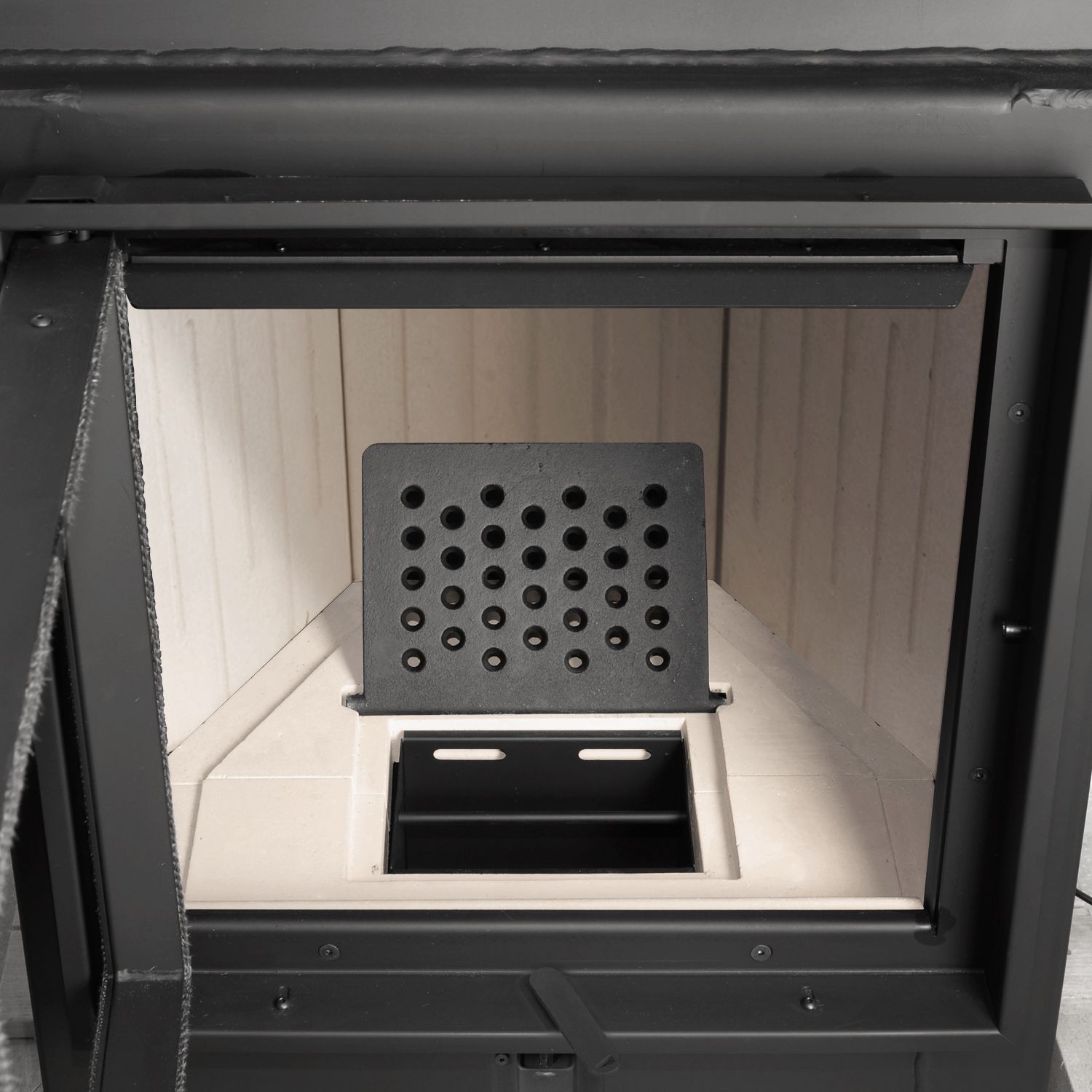

- Integrierte Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes Brennraum-Material und zeichnet sich neben einer guten Wärmeleitung auch durch seine selbstreinigende Wirkung aus. Schamotte bleibt beinahe immer „weiß" und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. - Integrierte Wassertasche mit 40 Liter Volumen
Der wasserführende Kamineinsatz ist mit einer Wassertasche ausgestattet. Dadurch kann der Einsatz an die Zentralheizung angeschlossen werden und am Aufstellort sowie im ganzen Haus für angenehme Wärme sorgen. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich. - 6 mm starker Brennraum aus Kesselstahl
Für eine lange und leistungsstarke Lebenszeit sorgt der 6 mm starke Brennraum aus massivem Kesselstahl. Der Boden sowie die Innenauskleidung des Brennraumes bestehen aus Schamotte. - Kombinierter Luftregler
Die Dosierung der Primär- und Sekundärluft lässt sich über einen kombinierten Regler komfortabel steuern. Dies ermöglicht eine präzise Anpassung der Verbrennung an die gewünschte Heizleistung. - Thermische Ablaufsicherung inklusive
Das Gerät wird inklusive thermischer Ablaufsicherung und Überdruckventil geliefert, was zusätzliche Sicherheit beim Betrieb gewährleistet.
Anwendung & Einsatzbereich
Der Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend eignet sich ideal für den Einbau in bestehende Kaminzüge oder neue Heizungsanlagen. Mit seiner Nennwärmeleistung von 10 kW, aufgeteilt in 8,5 kW wasserseitig und 1,5 kW luftseitig, kann er sowohl als Einzelraumheizung als auch zur Unterstützung der Zentralheizung eingesetzt werden. Das Gerät wird inklusive Anschluss für externe Zuluft geliefert, was eine raumluftunabhängige Installation ermöglicht.

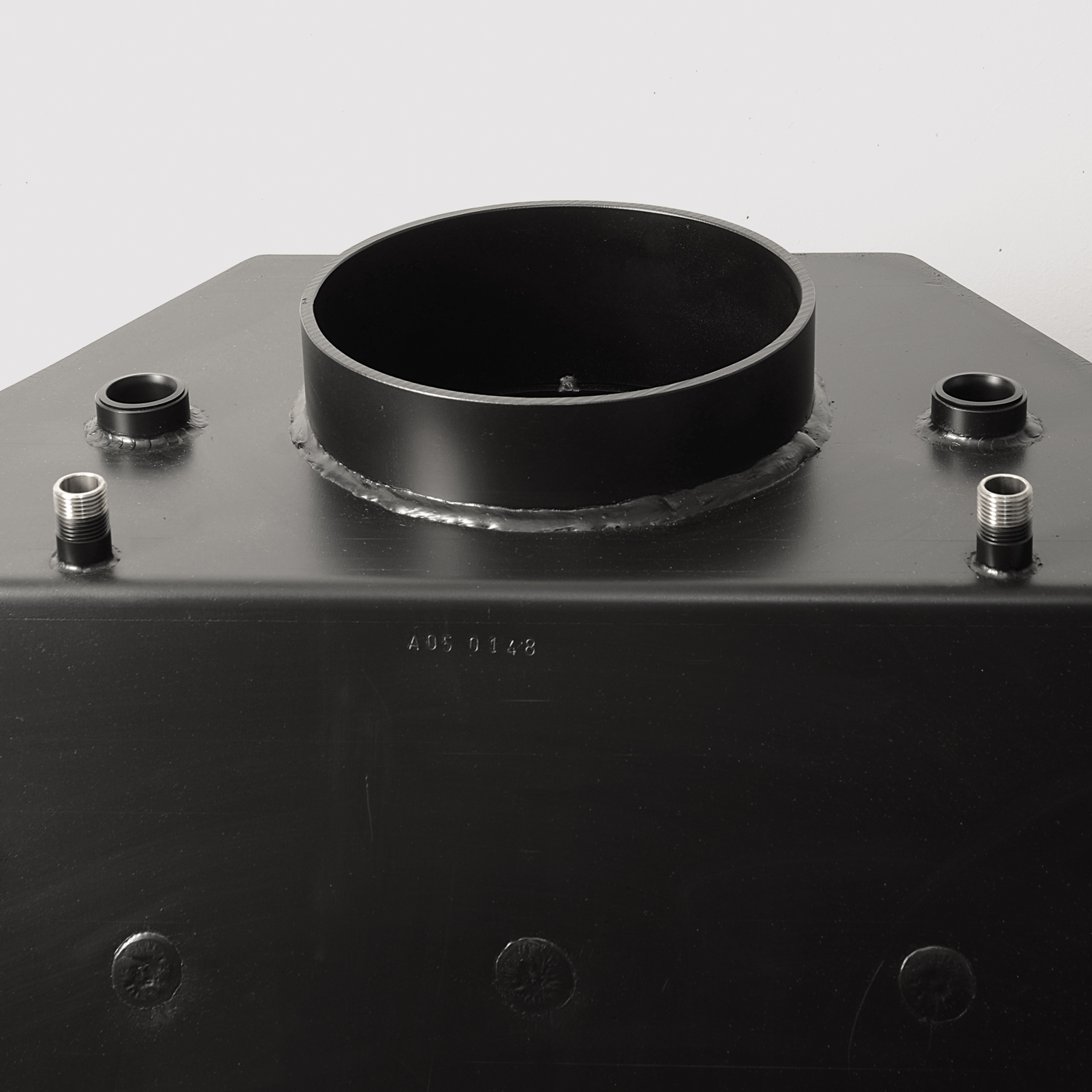

Der Rauchrohranschluss mit 200 mm Durchmesser erfolgt nach oben und erfordert einen Förderdruck von 12 Pa bei Nennwärmeleistung. Die kompakten Abmessungen von 1085 x 612 x 545 mm ermöglichen den Einbau auch in kleinere Kaminzüge. Mit einem Gewicht von 177 kg sollte die Installation durch einen Fachbetrieb erfolgen.

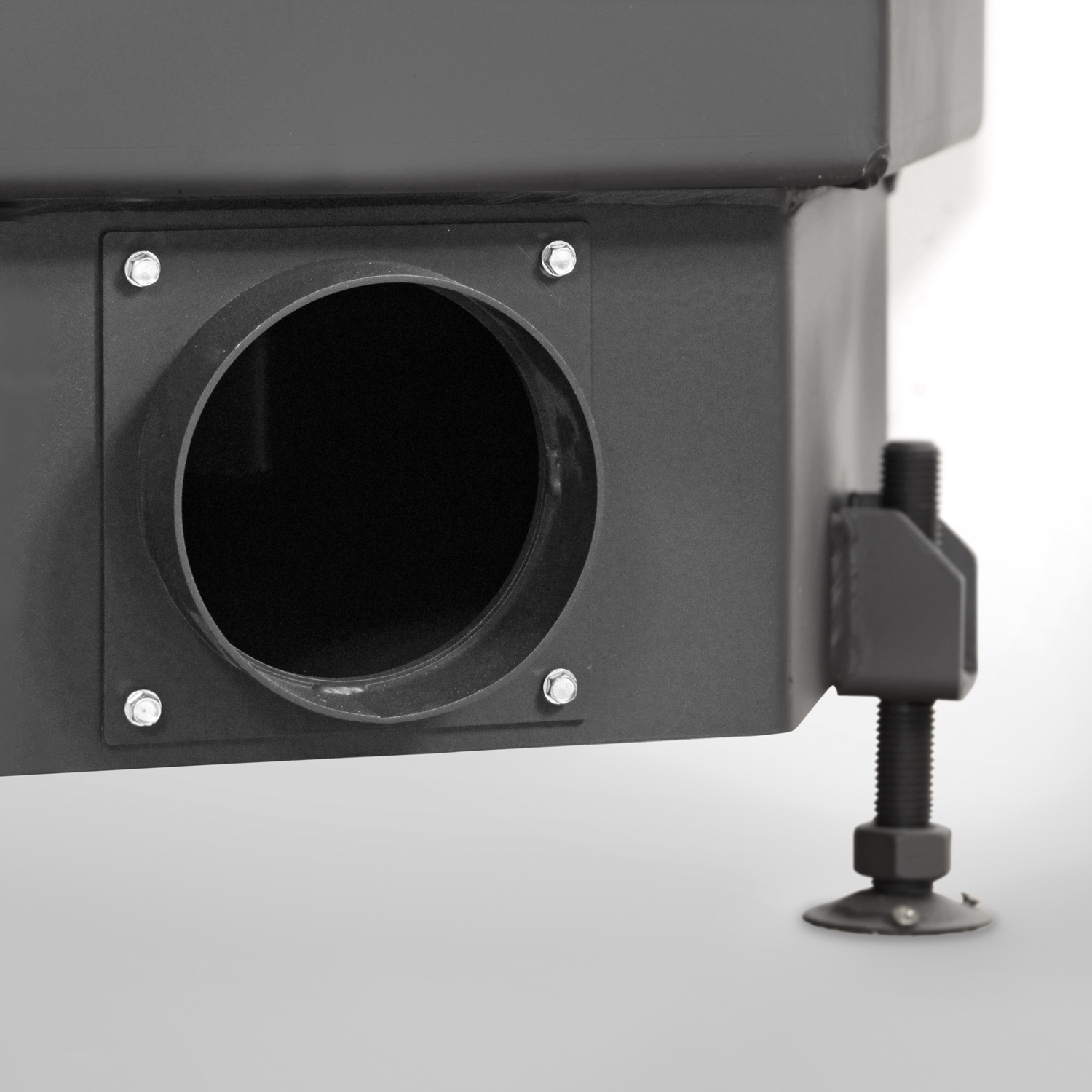

Als Brennstoff sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 40 cm zugelassen. Die externe Zuluft mit 125 mm Durchmesser kann flexibel angeschlossen werden. Benötigen Sie noch das passende Zubehör für Ihren Schmitzker Kamineinsatz, z. B. Ofenrohre zum Anschluss an den Schornstein? Kein Problem, auch da werden Sie in unserem Shop selbstverständlich fündig.
Zulassungen & Normen
- DIN EN 13229 - Europäische Norm für Kamineinsätze und offene Kamine
- BImSchV Stufe II - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- 15a B-VG für Österreich - Österreichische Zulassung für Feuerungsanlagen
- Regensburger Norm - Lokale Emissionsanforderungen für die Region Regensburg
- Stuttgarter Norm - Lokale Emissionsanforderungen für die Region Stuttgart
- Münchner Norm - Lokale Emissionsanforderungen für die Region München
FAQ: Häufige Fragen zum Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend
Für welche Raumgröße ist der Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend geeignet?
Mit 10 kW Nennwärmeleistung eignet sich das Gerät für Räume bis etwa 200 m² in gut gedämmten Gebäuden. Dabei werden 8,5 kW über die Wassertasche an das Heizungssystem abgegeben und 1,5 kW direkt an den Aufstellraum. Die tatsächliche Heizleistung hängt von der Dämmung, Raumhöhe und gewünschten Temperatur ab.
Kann ich den wasserführenden Kamineinsatz selbst einbauen?
Der Einbau sollte unbedingt durch einen Fachbetrieb erfolgen. Mit 177 kg Gewicht ist eine fachgerechte Installation erforderlich, zudem müssen die Anschlüsse für Heizungssystem, Rauchabzug und externe Zuluft korrekt ausgeführt werden. Die Abnahme durch den Schornsteinfeger ist vor Inbetriebnahme obligatorisch.
Welches Holz kann ich im Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend verwenden?
Zugelassen sind Scheitholz und Holzbriketts mit maximal 40 cm Länge. Empfohlen wird ofentrockenes Laubholz wie Buche, Eiche oder Esche mit einer Restfeuchte unter 20 %. Nadelholz brennt schneller ab, ist aber ebenfalls geeignet. Behandeltes oder lackiertes Holz darf nicht verwendet werden. Mehr dazu in unserem Magazin: Brennholz kaufen: Tipps für Qualität, Preis und die richtige Holzart
Wie funktioniert die Anbindung an die Heizungsanlage?
Die integrierte Wassertasche wird über Vor- und Rücklaufleitungen in das bestehende Heizungssystem eingebunden. Ein Pufferspeicher ist empfehlenswert, um die Wärme zu speichern und gleichmäßig abzugeben. Die thermische Ablaufsicherung und das Überdruckventil sind bereits im Lieferumfang enthalten und sorgen für sicheren Betrieb.
Wie heize ich den wasserführenden Kamineinsatz richtig an?
Beginnen Sie mit kleinen, trockenen Holzstücken und Anzündhilfen bei vollständig geöffneter Luftzufuhr. Nach dem Anbrennen regulieren Sie die Primär- und Sekundärluft über den kombinierten Regler. Die Scheibenspülung hält die Sichtscheibe sauber. Legen Sie erst größere Scheite nach, wenn das Feuer stabil brennt. Mehr dazu in unserem Magazin: Kaminofen richtig anheizen – Schritt für Schritt
Welche Wartung benötigt der Schmitzker No4 mit Glasrahmen Kamineinsatz wasserführend?
Regelmäßige Reinigung der Brennkammer und Entleerung des Aschetopfs sind erforderlich. Die Schamotte-Auskleidung ist wartungsarm und reinigt sich teilweise selbst. Jährlich sollten Rauchabzug und Wassertasche durch einen Fachmann kontrolliert werden. Die Dichtungen der Kamintür prüfen Sie am besten vor jeder Heizperiode.
|
Schmitzker – Intelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von kamdi24, entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (10–22 kW) zeichnen die in Deutschland gefertigten Geräte aus – Wärme mit Stil für das ganze Haus. |
- Nennwärmeleistung
- 10 kW
- Nennwärmeleistung wasserseitig
- 8,5 kW
- Nennwärmeleistung luftseitig
- 1,5 kW
- Wirkungsgrad
- 84 %
- CO-Emission
- 857 mg/cm³
- Feinstaubemission
- 14 mg/m³
- Abgasmassenstrom
- 8,8 g/s
- Abgastemperatur am Stutzen
- 201 °C
- Maße (H x B x T)
- 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B)
- 518 x XX mm
- Gewicht
- 177 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 40 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2, DIN EN 13229
- Lieferumfang
- Thermische Ablaufsicherung
- Max. Betriebsdruck
- 2,5
- Nennwärmeleistung
- 10 kW
- Nennwärmeleistung wasserseitig
- 8,5 kW
- Nennwärmeleistung luftseitig
- 1,5 kW
- Wirkungsgrad
- 84 %
- CO-Emission
- 857 mg/cm³
- Feinstaubemission
- 14 mg/m³
- Abgasmassenstrom
- 8,8 g/s
- Abgastemperatur am Stutzen
- 201 °C
- Maße (H x B x T)
- 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B)
- 518 x XX mm
- Gewicht
- 177 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 125 mm
- Farbe Korpus
- Schwarz
- Material Brennraum
- Schamotte
- Zugelassene Brennstoffe
- Holz, Holzbriketts
- Max. Länge des Brennmaterials
- 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 40 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2, DIN EN 13229
- Lieferumfang
- Thermische Ablaufsicherung
- Max. Betriebsdruck
- 2,5
