Kamineinsatz wasserführend Schmitzker No4 mit Glasrahmen 22 KW
2.799,00 €
Lieferzeit: 6 bis 12 Wochen
Kamineinsatz wasserführend Schmitzker No4 mit Glasrahmen für zentrale Heizungsunterstützung
Der Kamineinsatz wasserführend Schmitzker No4 mit Glasrahmen kombiniert effiziente Wärmeerzeugung mit der Möglichkeit zur Heizungsunterstützung im ganzen Haus. Mit einer Nennleistung von 22 kW und einem Wirkungsgrad von 82 % gehört er zu den leistungsstärksten Geräten seiner Klasse. Die integrierte Wassertasche mit 69 l Volumen ermöglicht den direkten Anschluss an die Zentralheizung und Brauchwassererwärmung.
Das moderne Design mit großer Kamintür und Stahlrahmen macht den Einsatz zum edlen Blickfang in jedem Wohnbereich. Die integrierte Scheibenspülung sorgt dabei für einen ungetrübten Blick auf das Flammenspiel, während der kombinierte Regler an der Vorderseite eine komfortable Steuerung von Primär- und Sekundärluft mit einem Handgriff ermöglicht.
Besonderheiten & Vorteile
- Integrierte Wassertasche mit 69 l Volumen
Ermöglicht den Anschluss an die Zentralheizung und Brauchwassererwärmung für effiziente Wärmeverteilung im ganzen Haus – ideal für die Heizungsunterstützung in größeren Wohnbereichen. - Brennraumauskleidung aus Schamotte

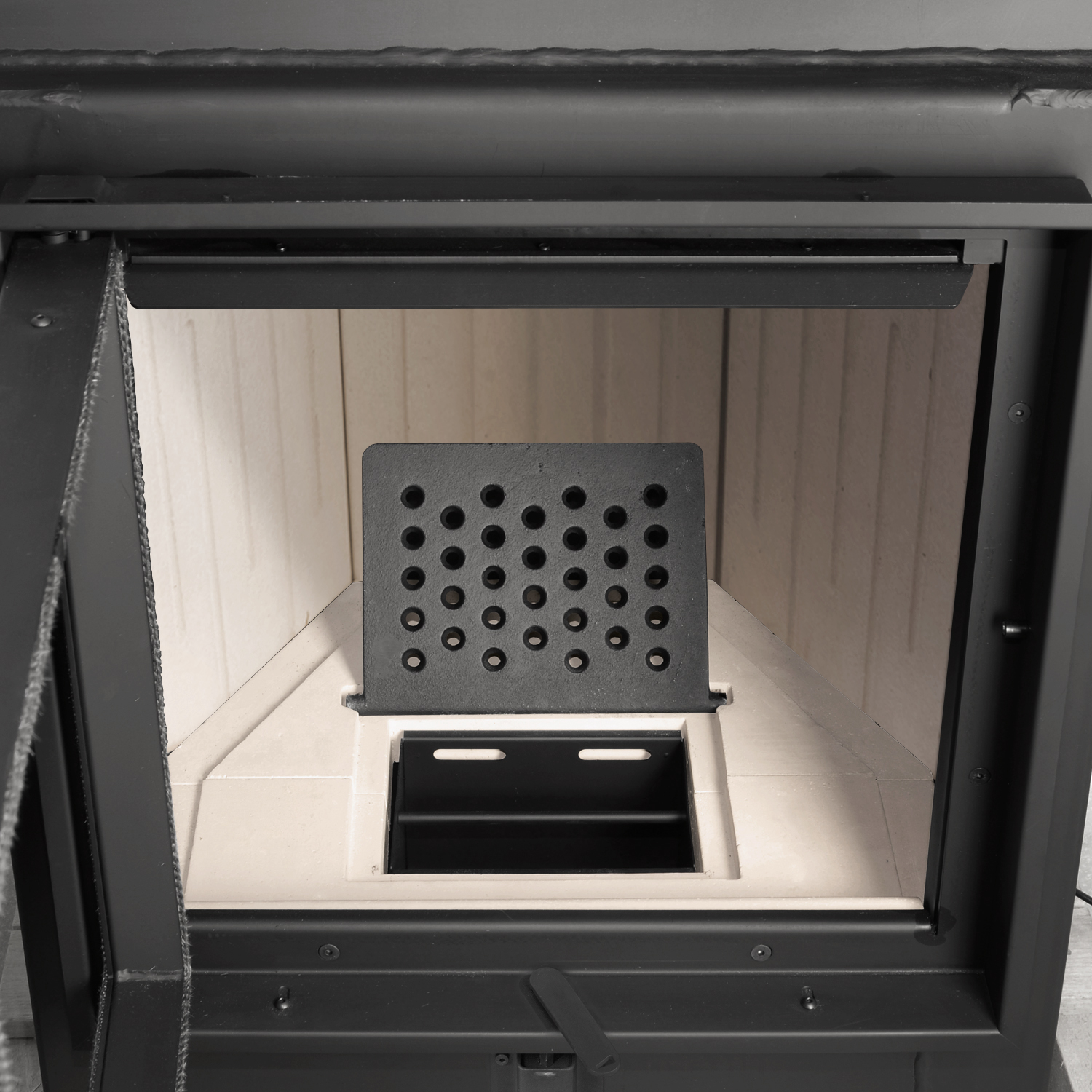

Das robuste Material zeichnet sich durch hervorragende Wärmeleitung und selbstreinigende Wirkung aus – bleibt dauerhaft weiß und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. - 6 mm starker Brennraum aus Kesselstahl
Sorgt für eine lange und leistungsstarke Lebenszeit durch massive Bauweise – widersteht auch intensiver Dauernutzung ohne Verschleißerscheinungen. - Integrierte Scheibenspülung
Bietet einen ungetrübten Blick auf das Flammenspiel durch kontinuierliche Luftführung über die Sichtscheibe – weniger Reinigungsaufwand und dauerhaft klare Sicht. - Kombinierter Regler für Primär- und Sekundärluft

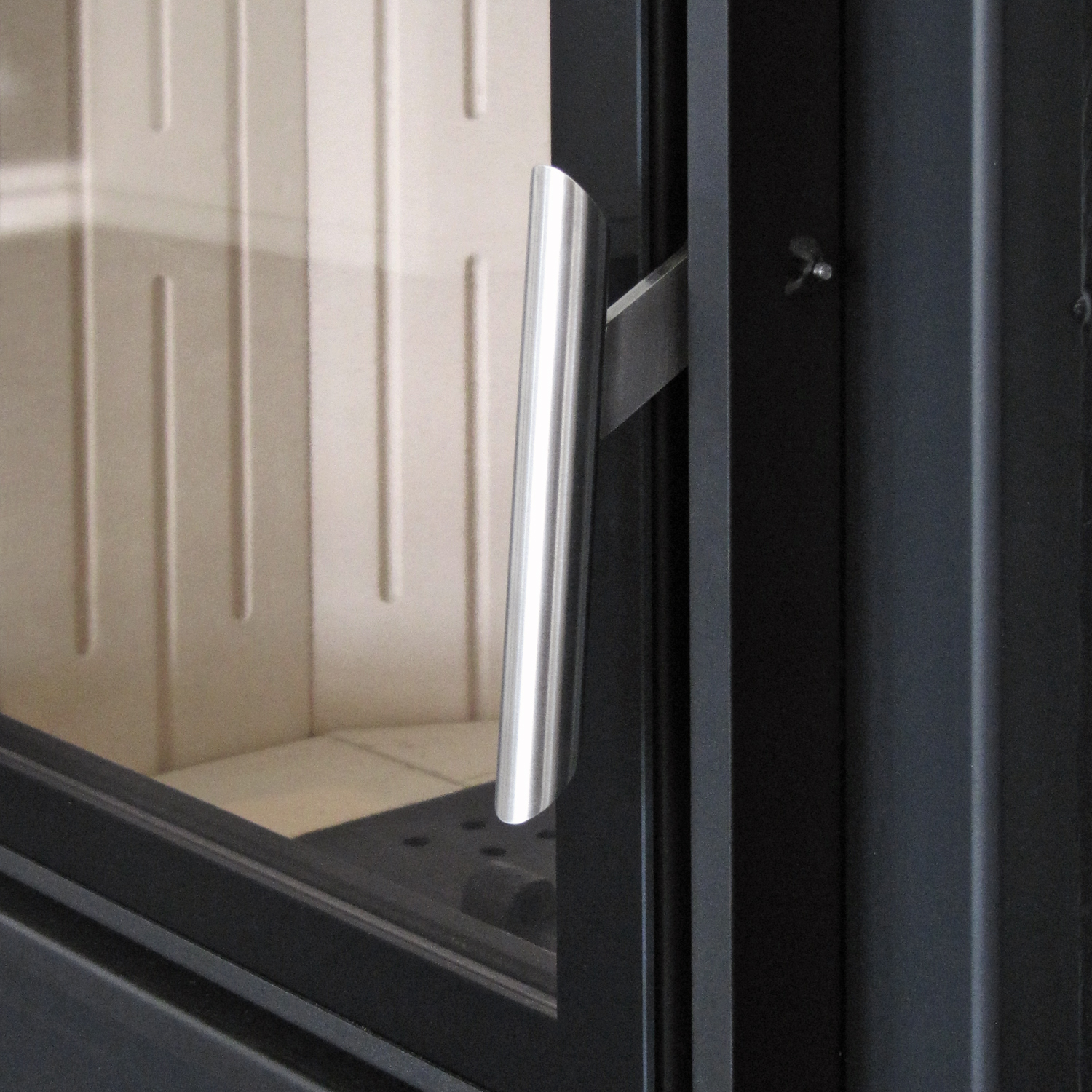

Ermöglicht die komfortable Steuerung des Verbrennungsprozesses mit einem Handgriff – optimale Anpassung an verschiedene Brennphasen für maximale Effizienz. - Große Kamintür mit Stahlrahmen

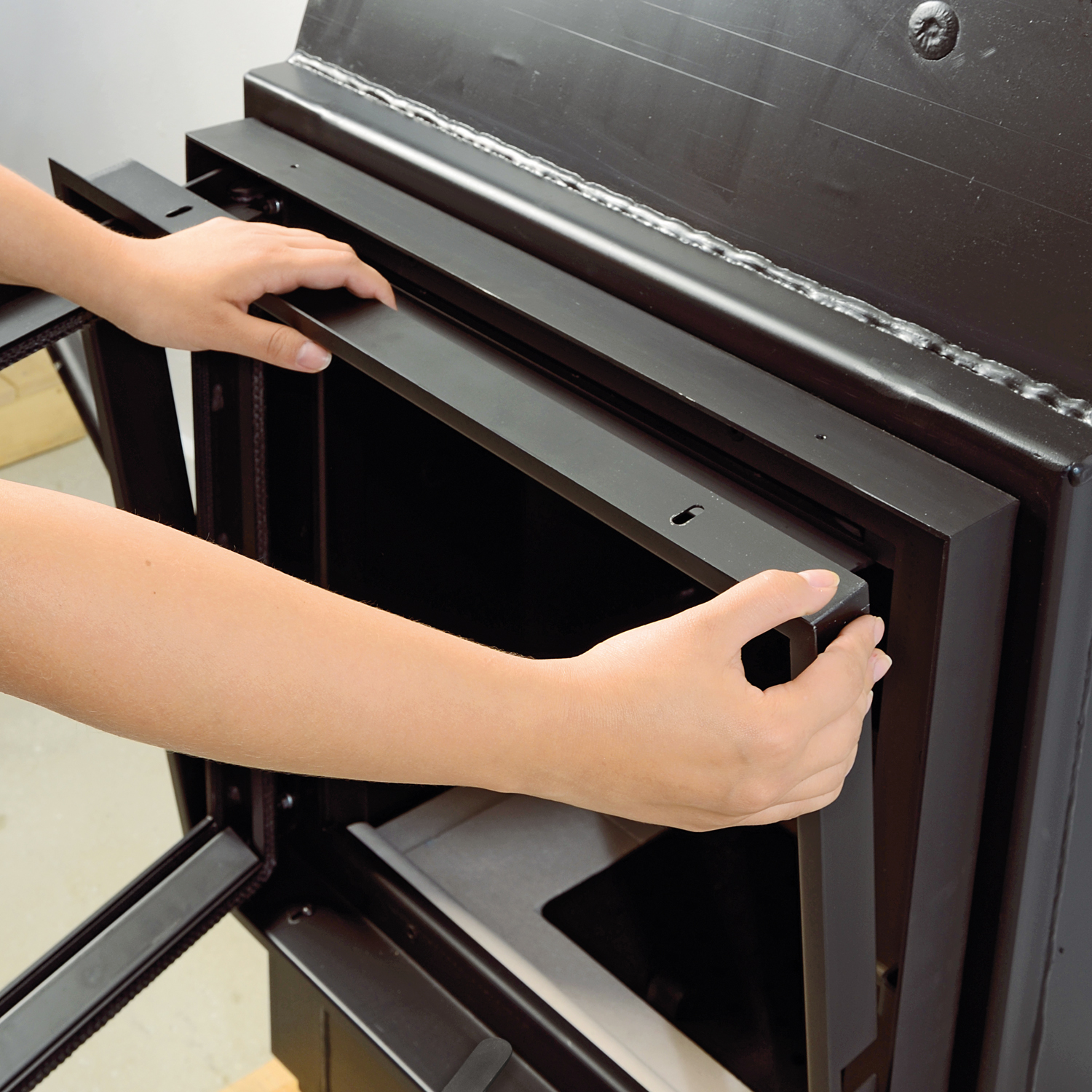

Macht den Kamineinsatz zum edlen Blickfang durch moderne und klare Linien – das zeitlose Design mit schwarzem Stahlrahmen und großer Sichtscheibe passt zu klassischen und modernen Einrichtungen. - Aschetopf für komfortable Entfernung
Vereinfacht die Wartung durch einfache Entnahme der Verbrennungsreste – saubere und unkomplizierte Reinigung ohne Verschmutzung des Aufstellbereichs.
Anwendung & Einsatzbereich

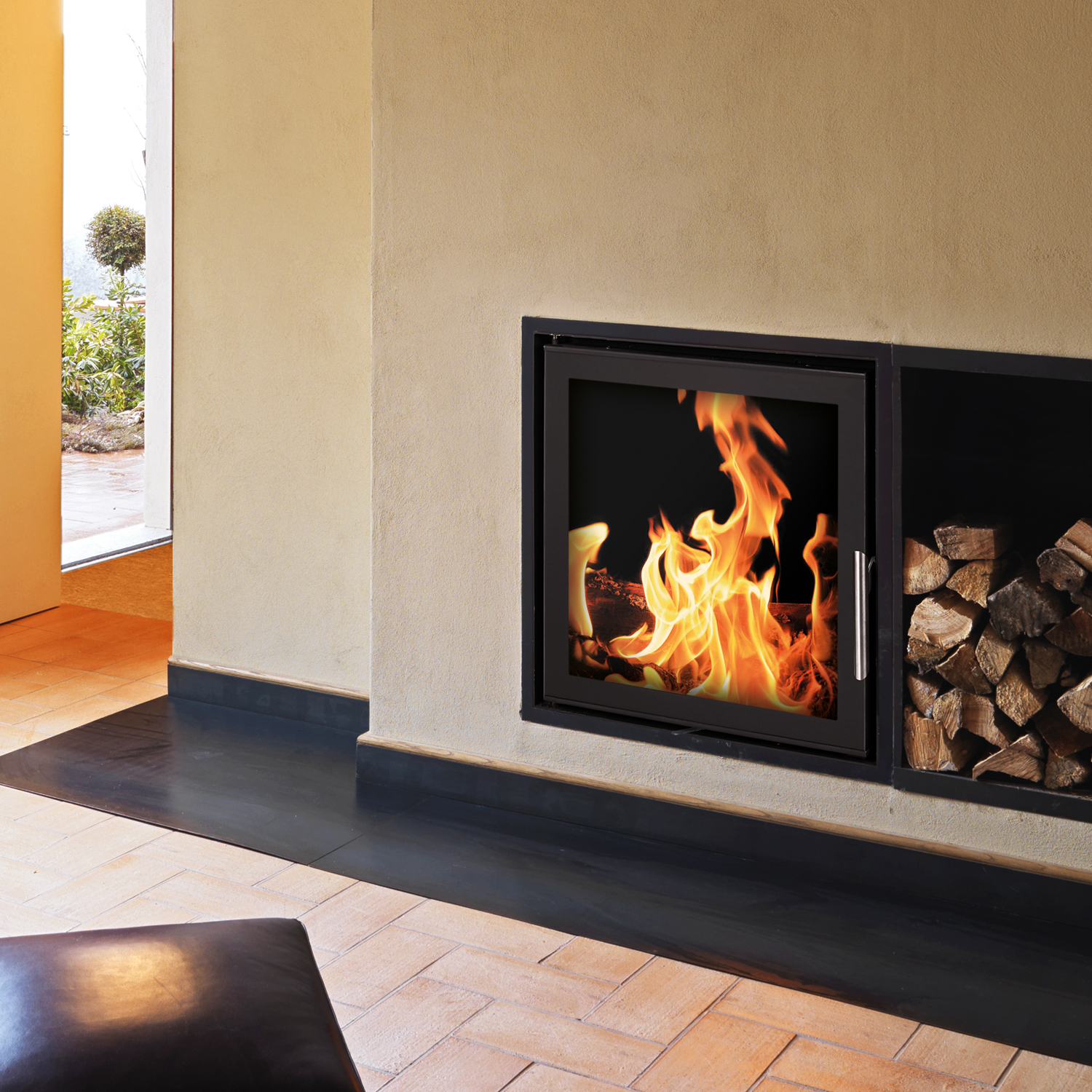

Der Kamineinsatz wasserführend Schmitzker No4 mit Glasrahmen eignet sich hervorragend als Kachelofeneinsatz und kann nach Ihren Wünschen auch mit Natursteinen oder Marmor verkleidet werden. Mit seinen Abmessungen von 1085 x 612 x 545 mm und einem Gewicht von 204 kg benötigt er einen stabilen Untergrund und sollte von zwei Personen aufgestellt werden.

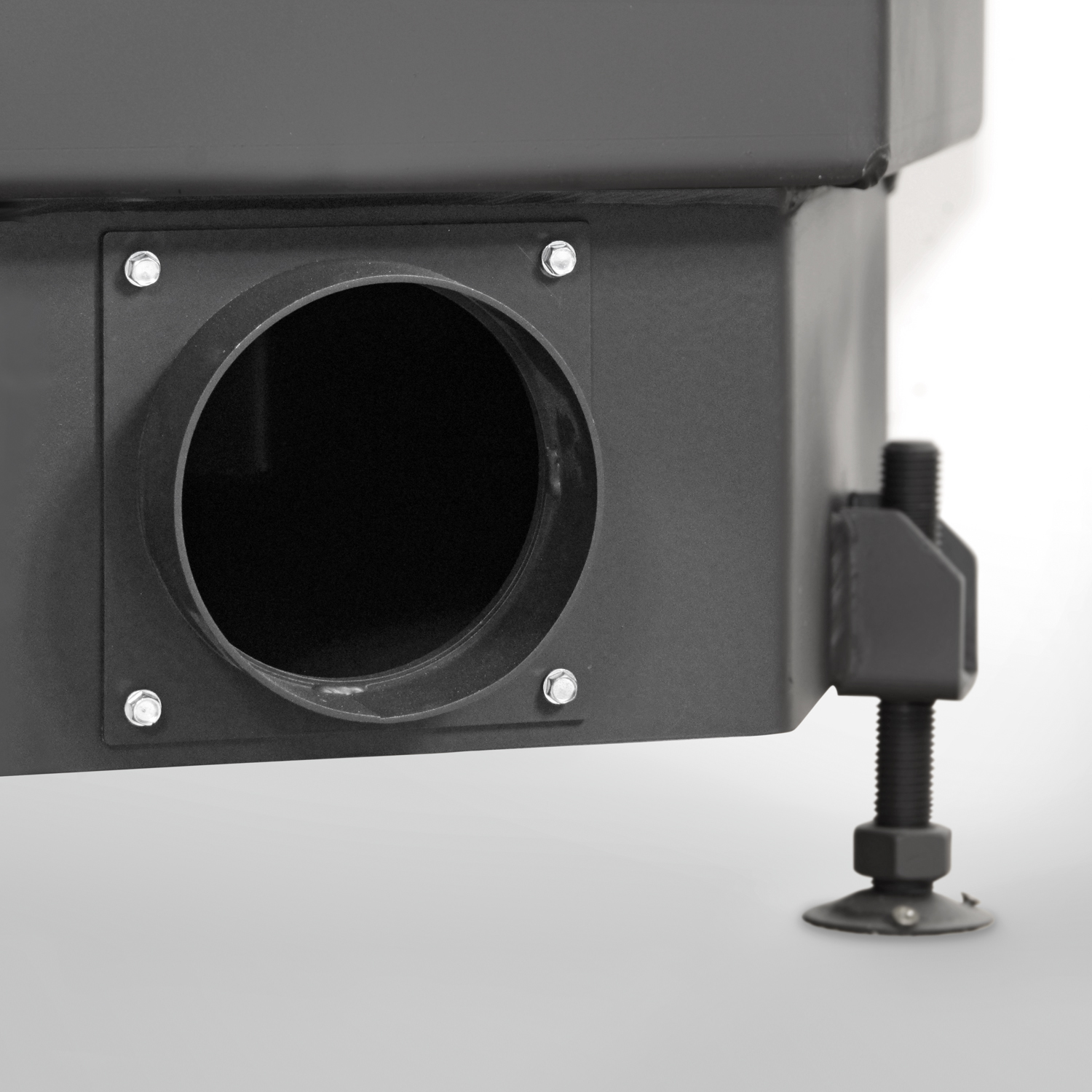

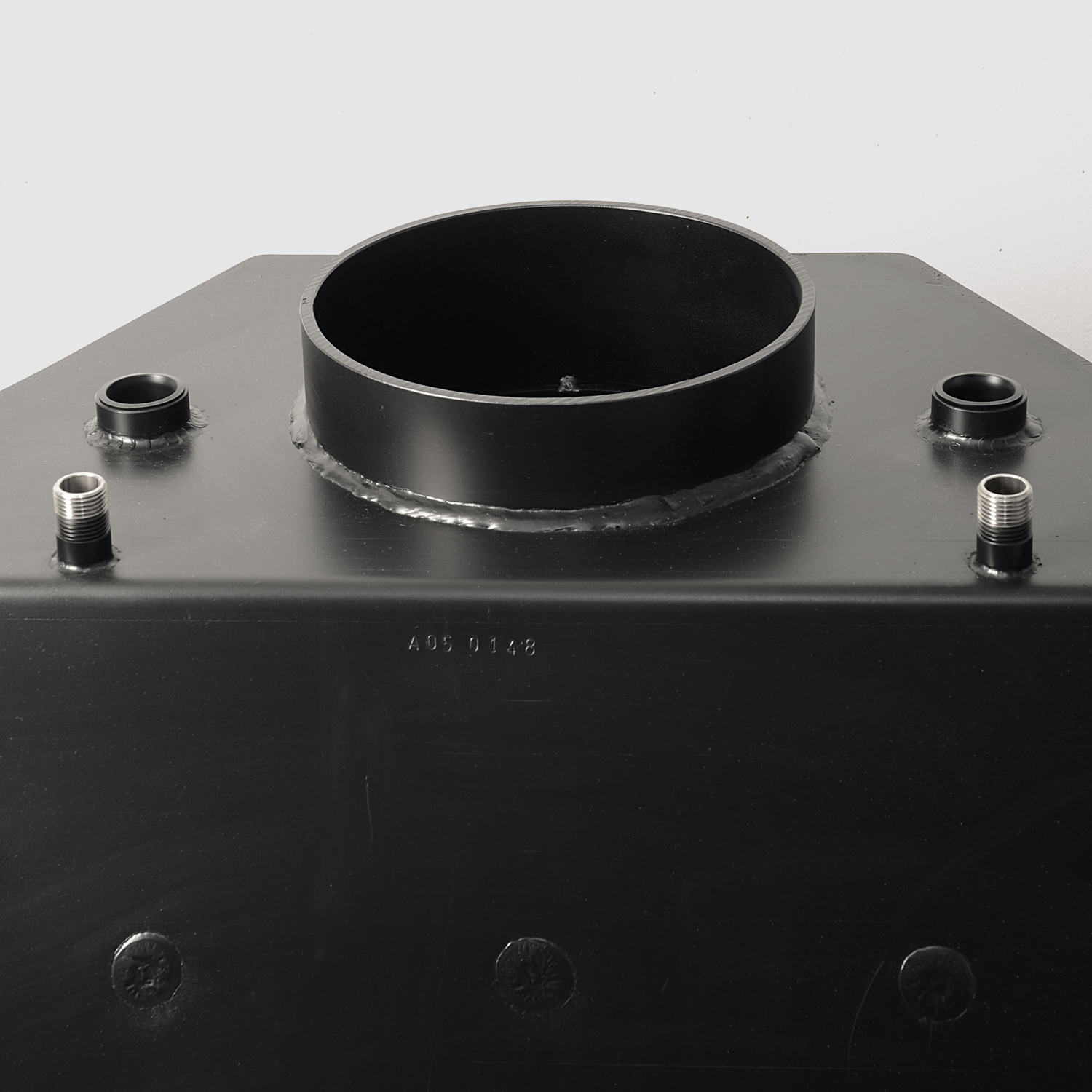

Der Rauchrohranschluss erfolgt über einen 200 mm Durchmesser nach oben, während die externe Zuluft über einen 125 mm Anschluss zugeführt wird. Für den optimalen Betrieb ist ein Förderdruck von 12 Pa bei Nennwärmeleistung erforderlich. Als Brennmaterial eignen sich Holz und Holzbriketts mit einer maximalen Länge von 40 cm.
Die Wassertasche mit 69 l Volumen und einem maximalen Betriebsdruck von 2,5 bar ermöglicht die Integration in bestehende Heizungssysteme. Die wasserseitige Nennwärmeleistung von 18,5 kW unterstützt effektiv die Zentralheizung, während die luftseitige Leistung von 3,5 kW für angenehme Strahlungswärme am Aufstellort sorgt.
Benötigen Sie noch das passende Zubehör für Ihren Schmitzker Kamineinsatz, z. B. Ofenrohre zum Anschluss an den Schornstein? Kein Problem, auch da werden Sie in unserem Shop selbstverständlich fündig.
Zulassungen & Normen
Der Kamineinsatz erfüllt alle wichtigen Normen und Zulassungen für den sicheren Betrieb in Deutschland, Österreich und anderen europäischen Ländern. Diese Zertifizierungen garantieren niedrige Emissionswerte, hohe Sicherheitsstandards und die Genehmigungsfähigkeit durch den Schornsteinfeger.
- BImSchV Stufe II - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung für niedrige Emissionswerte
- DIN EN 13229 - Entspricht der europäischen Norm für Kamineinsätze und offene Kamine
- 15a B-VG für Österreich - Zugelassen für den österreichischen Markt nach Baurecht
- Regensburger Norm - Erfüllt die strengen Anforderungen für den Betrieb in Regensburg
- Stuttgarter Norm - Zugelassen für den Betrieb in Stuttgart und Umgebung
- Münchner Norm - Entspricht den besonderen Anforderungen für den Münchner Raum
FAQ: Häufige Fragen zum Kamineinsatz wasserführend Schmitzker No4 mit Glasrahmen
Für welche Raumgröße ist der Kamineinsatz wasserführend Schmitzker No4 mit Glasrahmen geeignet?
Mit 22 kW Nennwärmeleistung eignet sich der Einsatz für größere Wohnbereiche bis etwa 180 m² bei guter Dämmung. Die wasserseitige Leistung von 18,5 kW unterstützt dabei die Zentralheizung im ganzen Haus, während die luftseitige Leistung von 3,5 kW für angenehme Strahlungswärme am Aufstellort sorgt. Bei älteren oder schlecht gedämmten Gebäuden sollte die zu beheizende Fläche entsprechend reduziert werden.
Wie wird der wasserführende Kamineinsatz an die Heizungsanlage angeschlossen?
Der Anschluss erfolgt über die integrierte Wassertasche mit 69 l Volumen an das bestehende Heizungssystem. Die thermische Ablaufsicherung und das Überdruckventil sind bereits im Lieferumfang enthalten. Der maximale Betriebsdruck beträgt 2,5 bar. Für den fachgerechten Anschluss sollte ein Heizungsinstallateur beauftragt werden, der auch die Anbindung an die Brauchwassererwärmung realisieren kann.
Welches Brennholz eignet sich für den Schmitzker No4 Kamineinsatz?
Geeignet sind Holz und Holzbriketts mit einer maximalen Scheitlänge von 40 cm. Empfohlen wird gut getrocknetes Laubholz wie Buche, Eiche oder Esche mit einer Restfeuchte unter 20 %. Nadelholz brennt schneller ab und eignet sich besonders zum Anheizen. Behandeltes oder lackiertes Holz darf nicht verwendet werden. Mehr dazu in unserem Magazin: Brennholz richtig lagern: Tipps für optimale Trocknung und Lagerung
Wie funktioniert die Luftregelung beim Kamineinsatz?
Die Dosierung von Primär- und Sekundärluft erfolgt über einen kombinierten Regler an der Vorderseite des Geräts. Mit einem Handgriff lässt sich der Verbrennungsprozess optimal steuern. Die Primärluft wird für die Anheizphase benötigt, während die Sekundärluft für eine saubere Verbrennung und die Scheibenspülung sorgt. Die externe Zuluft wird über einen 125 mm Anschluss zugeführt.
Welche Wartung benötigt der wasserführende Kamineinsatz?
Regelmäßige Wartung umfasst die Entleerung des Aschetopfs, Reinigung der Sichtscheibe und jährliche Kontrolle der Wassertasche durch einen Fachmann. Die Schamotte-Auskleidung ist wartungsarm und reinigt sich durch ihre selbstreinigende Wirkung. Der Schornsteinfeger prüft jährlich Abgaswege und Emissionswerte. Die thermische Ablaufsicherung sollte regelmäßig auf Funktion geprüft werden.
Wie heize ich den Kamineinsatz richtig an?
Beginnen Sie mit trockenem Anzündholz und Anzündhilfen bei voll geöffneter Primärluft. Nach dem Anbrennen reduzieren Sie die Primärluft und erhöhen die Sekundärluft für eine saubere Verbrennung. Legen Sie erst nach, wenn die Flammen gleichmäßig brennen. Die Scheibenspülung verhindert dabei Rußablagerungen auf der Sichtscheibe. Mehr dazu in unserem Magazin: Kaminofen richtig anheizen – Schritt für Schritt
|
|
Schmitzker – Intelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von kamdi24, entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (10–22 kW) zeichnen die in Deutschland gefertigten Geräte aus – Wärme mit Stil für das ganze Haus. |
- Nennwärmeleistung: 22 kW
- Nennwärmeleistung wasserseitig: 18,5 kW
- Nennwärmeleistung luftseitig: 3,5 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1089 mg/cm³
- Feinstaubemission: 19 mg/m³
- Abgasmassenstrom: 19,2 g/s
- Abgastemperatur am Stutzen: 235 °C
- Maße (H x B x T): 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B): 518 x XX mm
- Gewicht: 204 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 125 mm
- Farbe Korpus: Schwarz
- Material Brennraum: Schamotte
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 69 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 13229
- Lieferumfang: Thermische Ablaufsicherung
- Max. Betriebsdruck: 2,5
Anmelden
Zubehör
Lieferzeit: 3 bis 7 Werktage
Inhalt: 2 Stück (77,45 € / 1 Stück)
Lieferzeit: 1 bis 3 Werktage
Inhalt: 20 Kilogramm (4,25 € / 1 Kilogramm)
Lieferzeit: 1 bis 3 Werktage
- Nennwärmeleistung: 22 kW
- Nennwärmeleistung wasserseitig: 18,5 kW
- Nennwärmeleistung luftseitig: 3,5 kW
- Wirkungsgrad: 82 %
- CO-Emission: 1089 mg/cm³
- Feinstaubemission: 19 mg/m³
- Abgasmassenstrom: 19,2 g/s
- Abgastemperatur am Stutzen: 235 °C
- Maße (H x B x T): 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B): 518 x XX mm
- Gewicht: 204 kg
- Ø Rauchrohranschluss: 200 mm
- Richtung Rauchrohranschluss: oben
- Ø Externe Zuluft: 125 mm
- Farbe Korpus: Schwarz
- Material Brennraum: Schamotte
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Max. Länge des Brennmaterials: 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 69 l
- Thermische Ablaufsicherung inklusive
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 13229
- Lieferumfang: Thermische Ablaufsicherung
- Max. Betriebsdruck: 2,5
Erfüllte Normen, Zulassungen und Richtlinien:
- ✓ BImSchV Stufe 2
- ✓ DIN EN 13229
