Schmitzker No5 17 kW Wasserführender Kamineinsatz - Komplett-Set Hygienespeicher SHS 550 + 1 SWT, inkl. Isolierung
5.340,24 €
Ihre monatliche Rate und weitere Informationen finden Sie hier.
Lieferzeit: 1 bis 3 Werktage
Dieses Komplett-Set umfasst folgende Komponenten:
1x Schmitzker No5 17 kW Wasserführender Kamineinsatz
1x Hygienespeicher SHS 550L + 1 Solarwärmetauscher, inkl. Isolierung
1x Heizungsausdehnungsgefäß 80L, inkl. Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+
- Kesselsicherheitsgruppe KSG 30 1"
Beschreibung Kamineinsatz:
Der wasserführende Kamineinsatz No5 von Schmitzker setzt Ihr Kaminfeuer beeindruckend in Szene. Die große, vollverglaste Brennraumtür lässt viel Raum für einen faszinierenden Blick auf die Flammen.
Entsprechend Ihres Wärmebedarfs erhalten Sie den wasserführenden Kamineinsatz No5 mit einer Leistung von 12 kW oder 17 kW. Flexible Anschlussmöglichkeiten für den Wasserkreislauf und die externe Zuluft garantieren Ihnen absolute Gestaltungsfreiheit bei der Installation Ihres neuen Kamineinsatzes. Technische Details wie die Transportlaschen für eine leichte Verbringung oder der abnehmbare Blendramen zur mühelosen Montage sorgen für einen bequemen Einbau von No5.
Weitere nützliche Elemente wie die integrierte Scheibenspülung, der selbstkühlende Edelstahltürgriff oder der praktische Aschetopf sorgen dafür, dass Sie die Nutzung des wasserführenden Kamineinsatzes lange Zeit genießen werden.
No5 wird inklusive thermischer Ablaufsicherung und Überdruckventil geliefert und enthält drei Möglichkeiten zum Anschluss der externen Zuluft. Die Zufuhr von Primär- und Sekundärluft wird komfortabel über einen Regler unter der Brennraumtür gesteuert. So können Sie den Verbrennungsprozess mit einem Handgriff optimieren und durch einen langsamen, kontrollierten Abbrand zur Schonung der Umwelt beitragen.
Besonderheiten des wasserführenden Kamineinsatzes No5:
✓ Großes Sichtfenster
Die verglaste Feuerraumtür von No5 ist mit 71 x 54 cm so groß, dass jeder Betrachter sofort vom Blick auf das Feuer in den Bann gezogen wird. Die integrierte Scheibenspülung sorgt dafür, dass diese faszinierende Sicht lange ungetrübt bleibt.
✓ Selbstkühlender Edelstahltürgriff
Der elegant geformte Edelstahlgriff der Brennraumtür kühlt sich durch Luftzirkulation selbst und verringert damit das Verbrennungsrisiko.
✓ Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes, ursprünglich aus Ton erzeugtes Material und zeichnet sich neben einer guten Wärmeleitung durch seine selbstreinigende Wirkung aus: Der Brennraum bleibt immer hell und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an.
✓ Integrierte Wassertasche
Der Kamineinsatz No5 von Schmitzker ist mit einer 50-Liter-Wassertasche ausgestattet und kann dadurch an die Zentralheizung Ihres Hauses angeschlossen werden. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Zulassungen des wasserführenden Kamineinsatzes No5:
✓ DIN EN 13229
✓ BImSchV Stufe II
✓ DIN Plus
✓ Zulassung für die Schweiz nach LRV
✓ Erfüllt Münchner, Regensburger und Aachener Norm
Beschreibung Pufferspeicher:

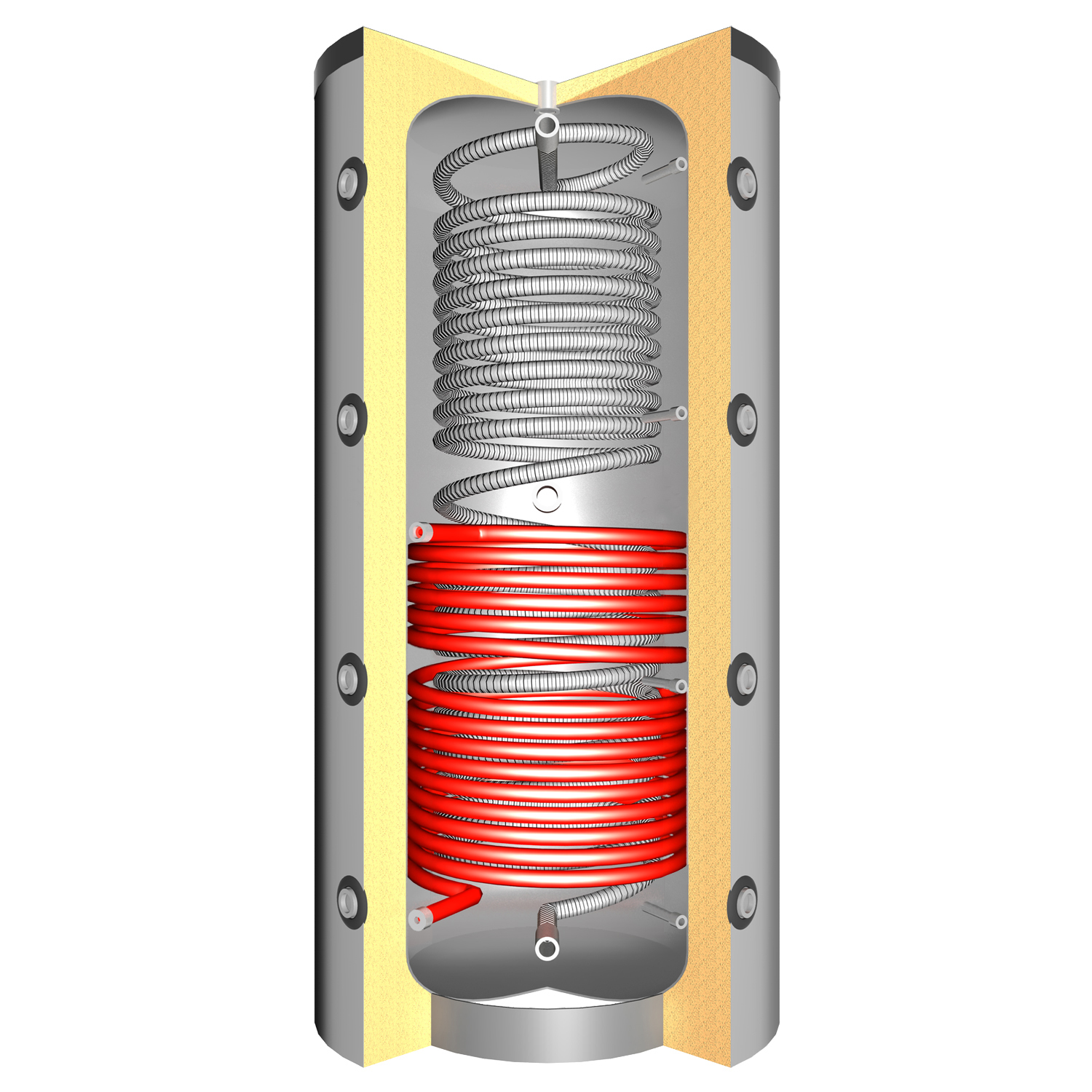

Der hochwertige Pufferspeicher SHS 550 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern, PVA etc. ist kein Problem. Der Glattrohr-Solarwärmetauscher aus Stahl und der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr sind fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
2x 1 Zoll für Solarwärmetauscher
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere wasserführenden Kamineinsätze und Pufferspeicher passend zu Ihrem Installationswunsch.
- Nennwärmeleistung luftseitig (in kW): 6,5
- Nennwärmeleistung (in kW): 16,5
- Nennwärmeleistung wasserseitig (in kW): 10
- Wirkungsgrad (in %): 83
- CO-Emmission (in mg/cm³): 1250
- Staubemission (in mg/m³): 40
- Abgastemperatur Stutzen max. (in °C): 261
- Abgasmassenstrom max. (in g/s): 12,6
- Notwendiger Förderdruck bei Nennwärmeleistung (in Pa): 12
- Max. Betriebsdruck: 2,5
- Breite (in mm): 823
- Tiefe (in mm): 532
- Höhe (in mm): 1100-1160 mm
- Ø Rauchrohr (in mm): 200
- Ø Externe Zuluft (in mm): 150
- Gewicht (in kg): 280
- Länge Brennmaterial max. (in cm): 60
- Lieferumfang: Thermische Ablaufsicherung;Überdruckventil
- Betriebsdruck (in bar): 3
- Höhe (in mm): 1680
- Breite (in mm): Ø 900
- Tiefe (in mm): Ø 900
- Höhe (ohne Isolierung) (in mm): 1630
- Breite (ohne Isolierung) (in mm): Ø 700
- Tiefe (ohne Isolierung) (in mm): Ø 700
- Anschluss: siehe Beschreibungstext
- Gewicht (in kg): 164
- Betriebsdruck Wärmetauscher (in bar): 6
- Betriebstemperatur (in °C): 95
- Fläche Brauchwasserwärmetauscher (in m²): 7,7
- Fläche Wärmetauscher unten (in m²): 1,8
- Stärke Isolierung (in mm): 100
- Kippmaß (in mm): 1690
- Max. Betriebstemperatur (in °C): 95
- Nettovolumen (in l): 509
- Volumen (in l): 560
- Volumen Brauchwasserwärmetauscher (in l): 39
- Volumen Wärmetauscher unten (in l): 12,6
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Dämmwert (in W/mK): 0,0388
- Isolierung: Ecoline Polyesterfaser-Vlies
- Lieferumfang: 4 Muffen à 0,5 Zoll für Fühler/Thermometer
Anmelden
Zubehör
Dieses Bundle enthält u.a. folgende Artikel:
| Einzelheiten | Menge | |
|---|---|---|
|
Schmitzker No5 17 kW Wasserführender Kamineinsatz
Schmitzker
601642
Leistung:
17 kW
|
1 |
|
Hygienespeicher SHS 550 (560 Liter) mit 1x Solarwärmetauscher
Schindler + Hofmann
J00162
Volumen:
560 l
|
1 |
