Schmitzker No2 Links Set + Pufferspeicher TPSM 500 L, inkl. Isolierung
Lieferzeit: 1 bis 2 Wochen
Dieses Komplett-Set umfasst folgende Komponenten:
1x Schmitzker No2 Links Wasserführender Kamineinsatz
1x Pufferspeicher TPSM 500, inkl. Isolierung

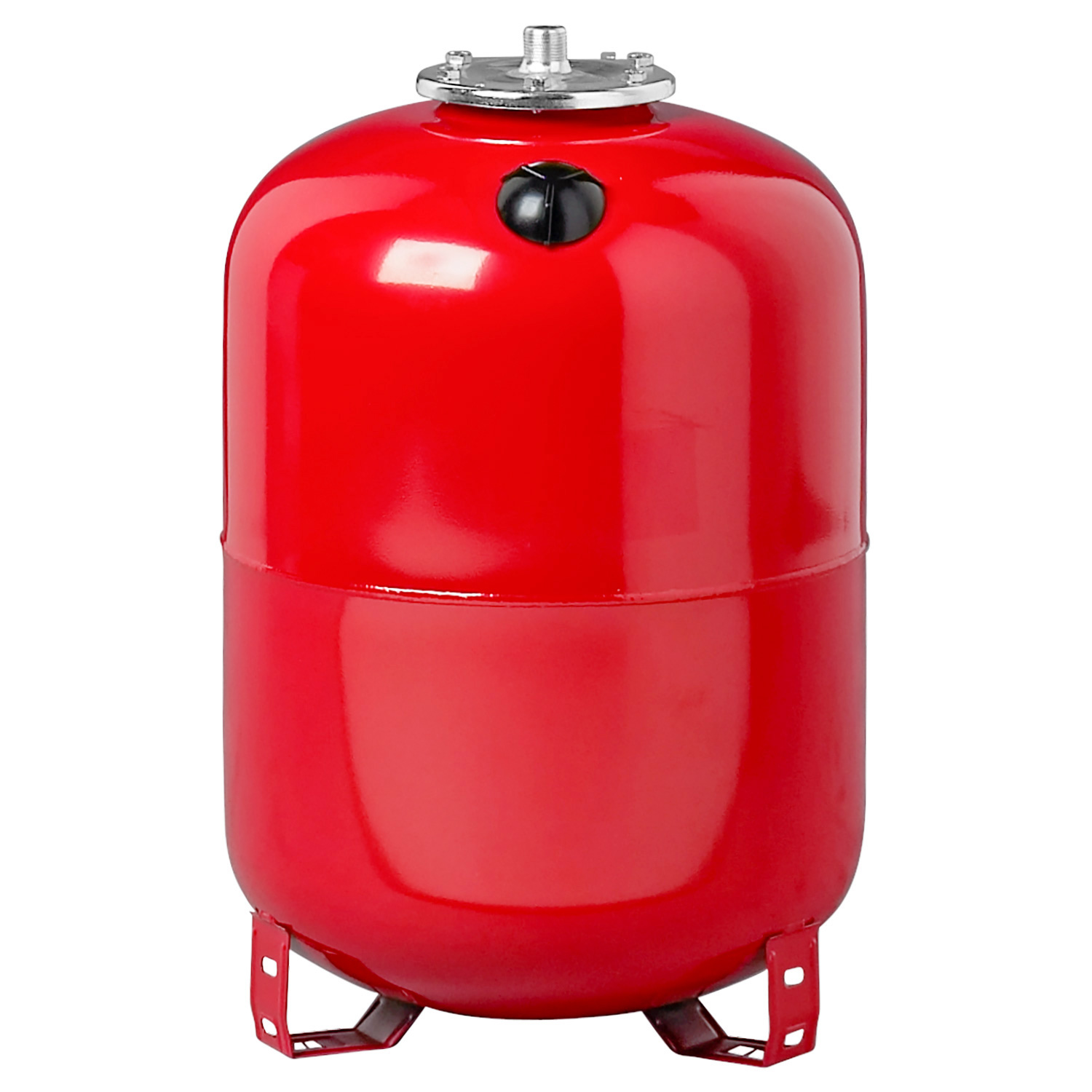

1x Heizungsausdehnungsgefäß 80L, inkl. Kappenventil 1"

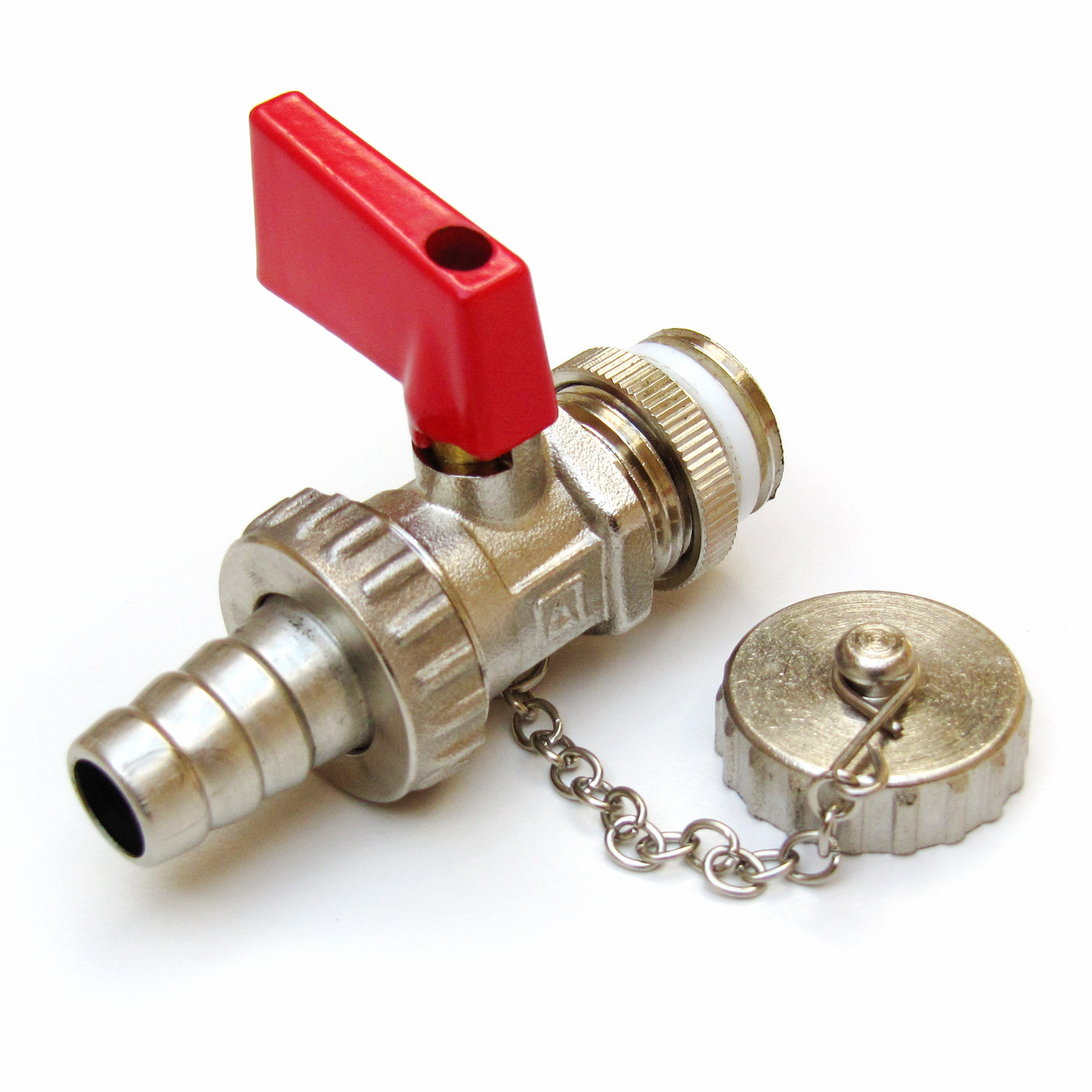

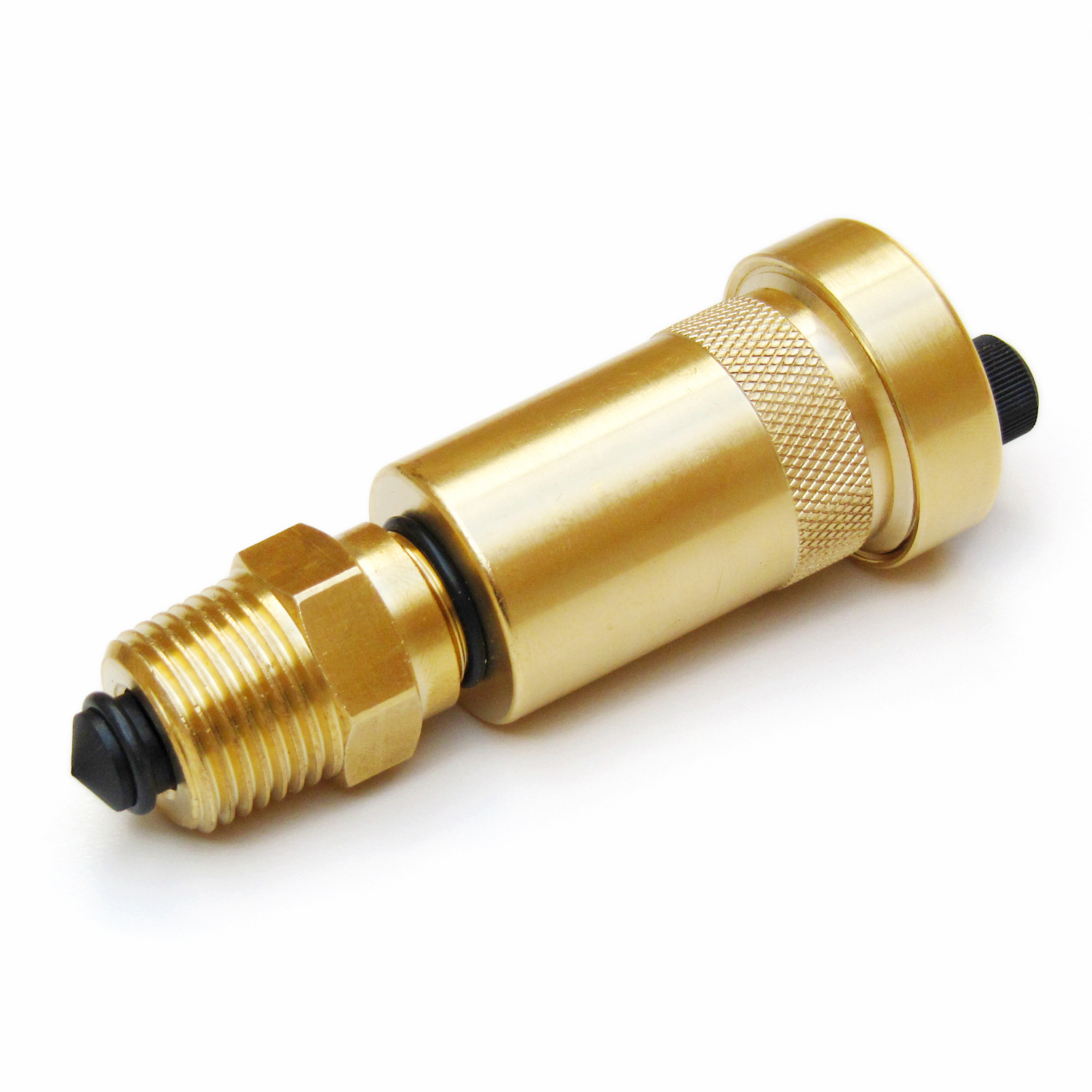

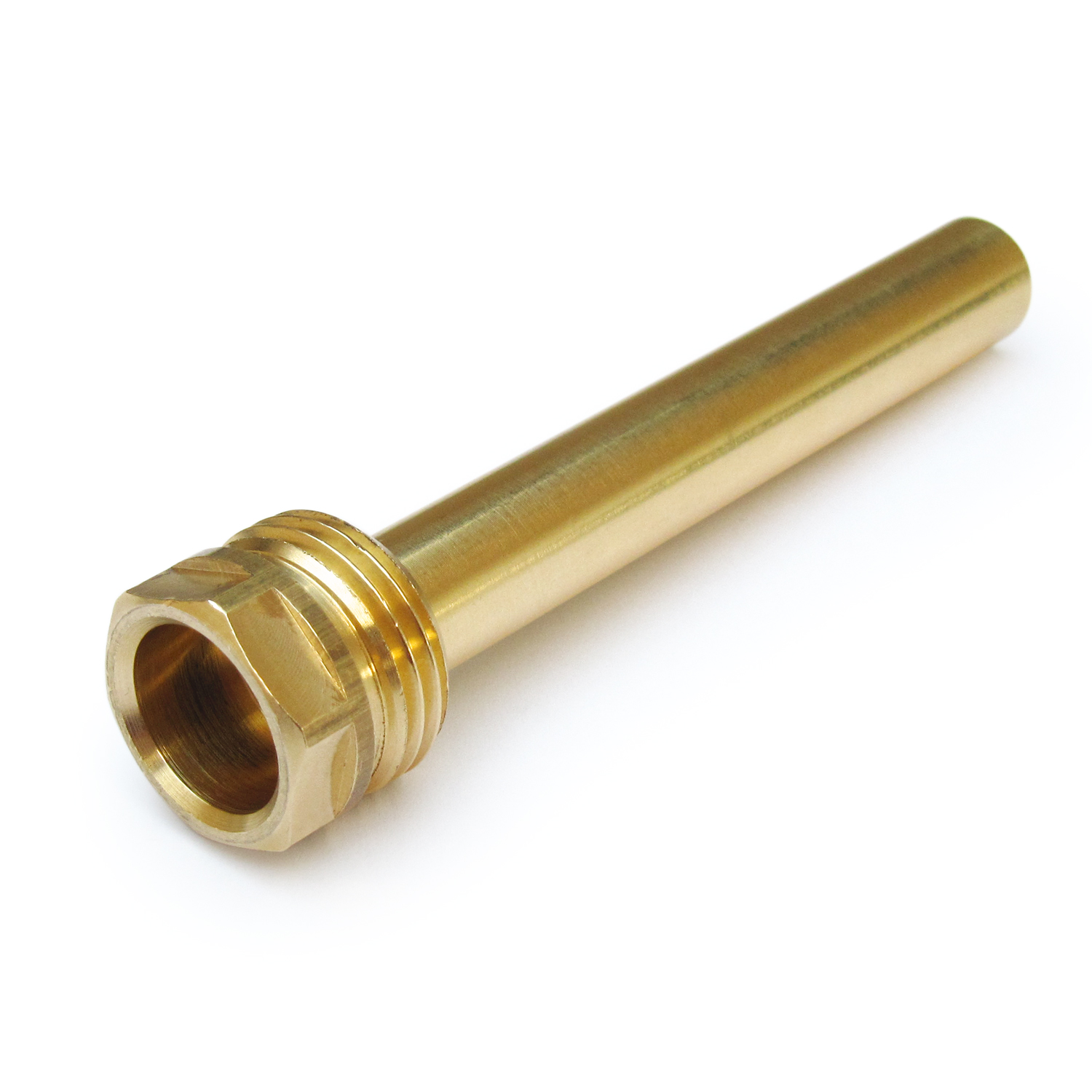

1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe

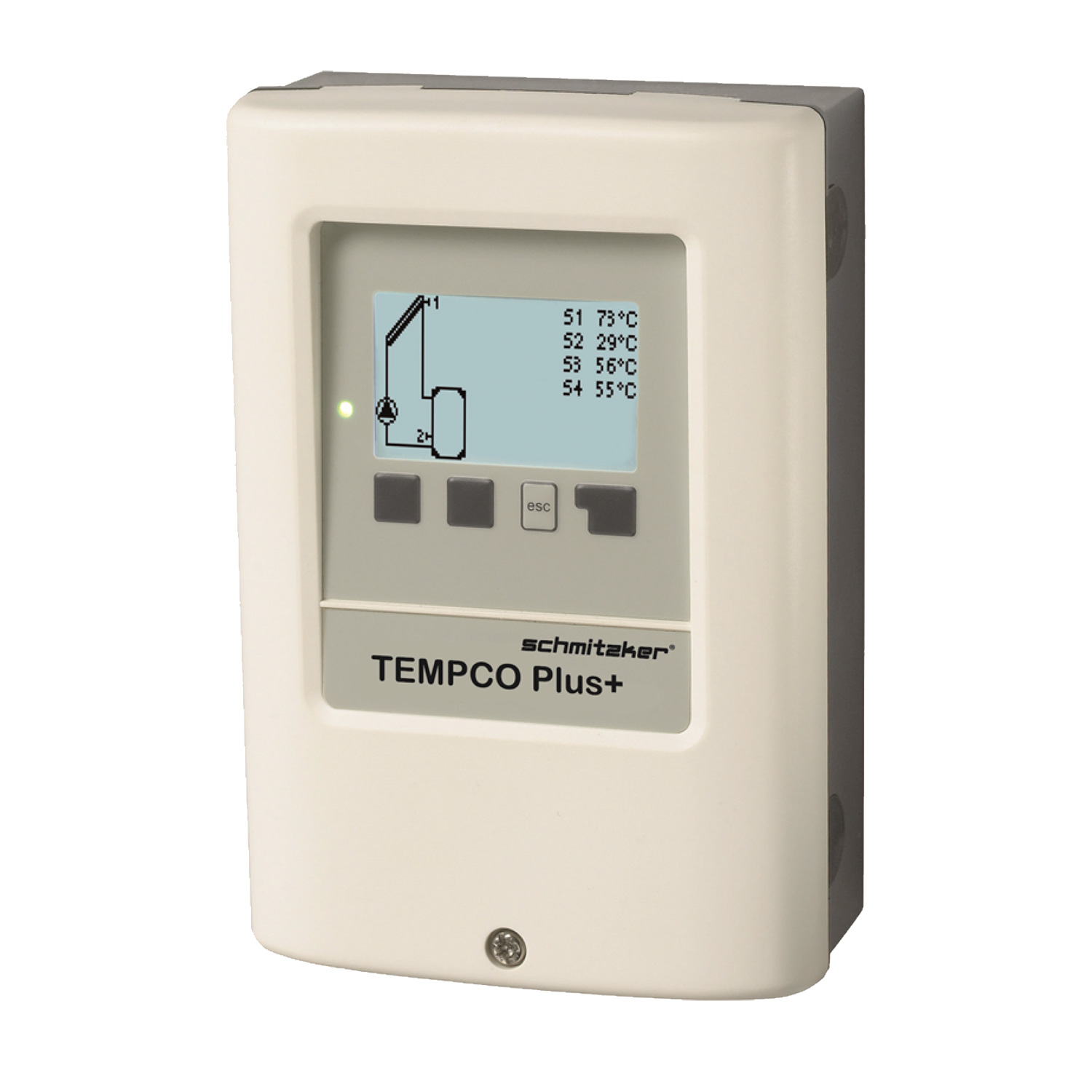

- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+

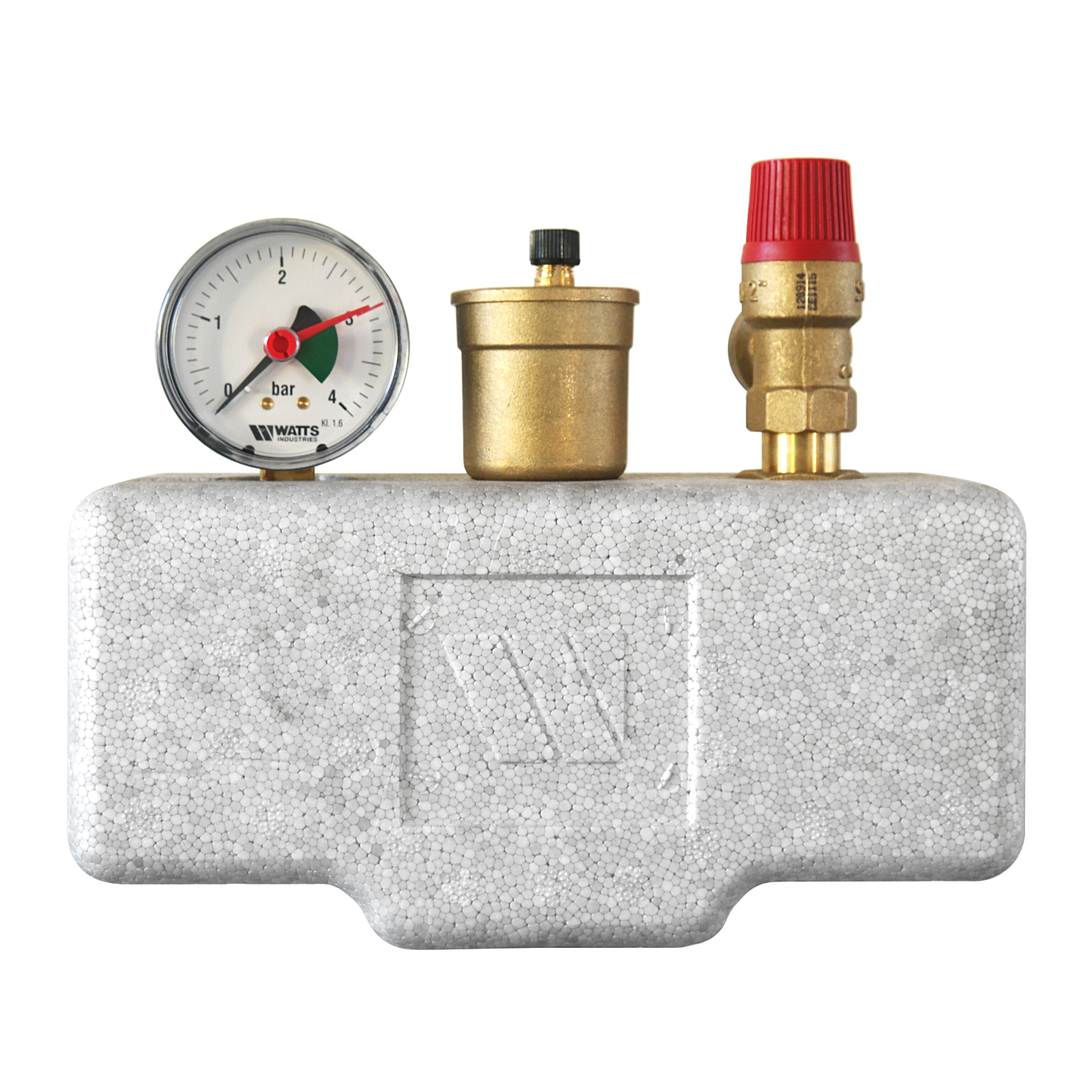

- Kesselsicherheitsgruppe KSG 30 1"

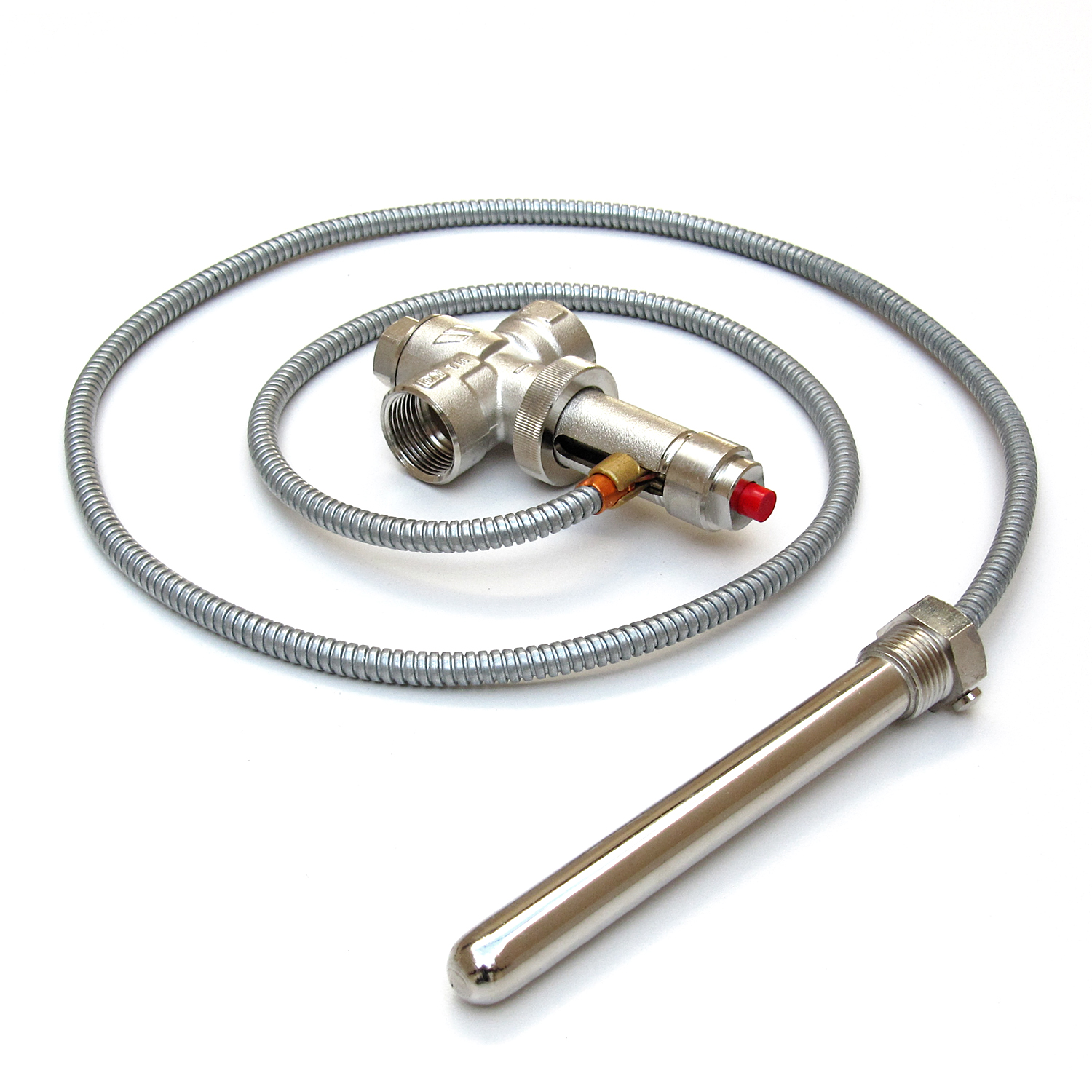

- Thermische Ablaufsicherung Watts STS20

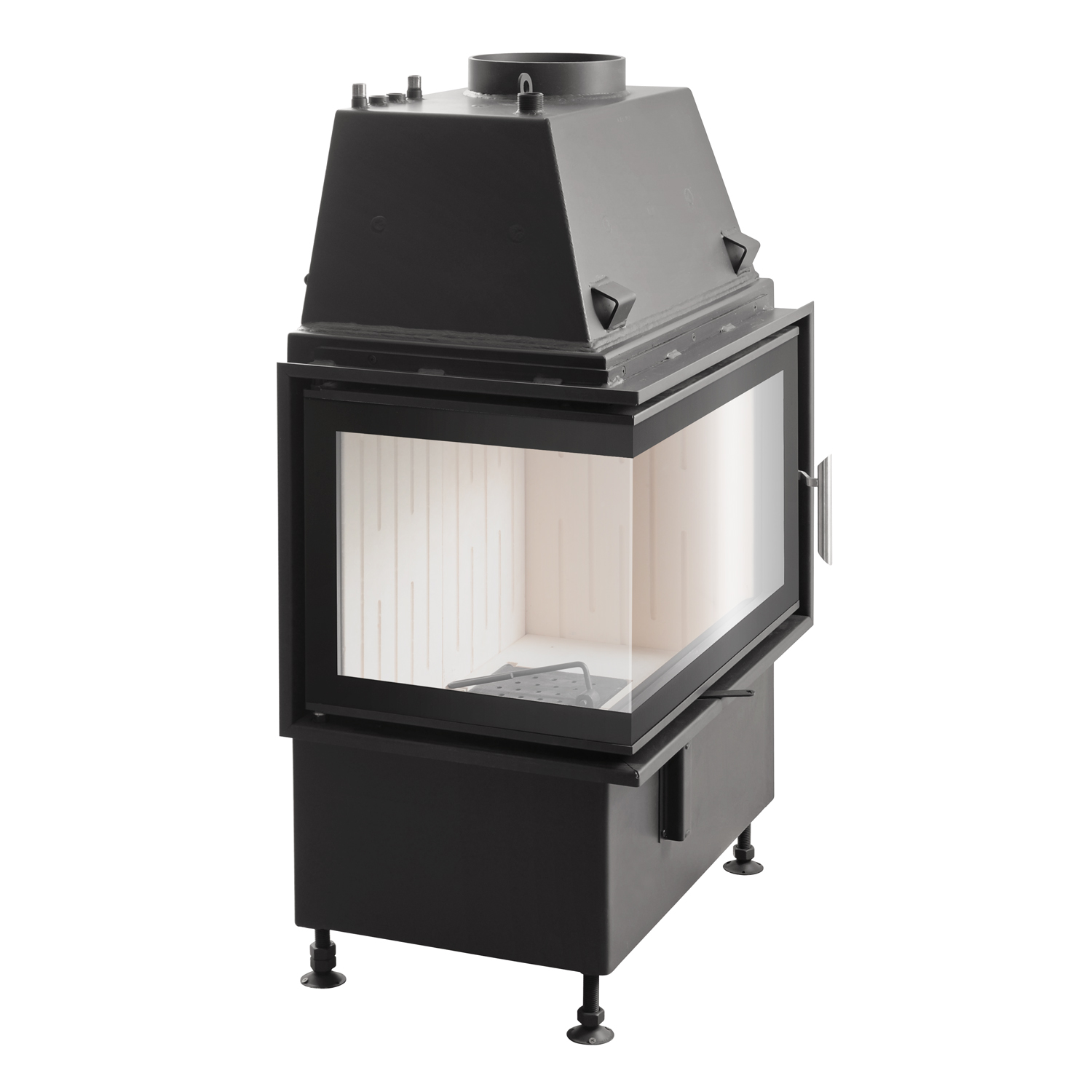

Beschreibung Kamineinsatz:
Der No2 Eck-Kamineinsatz mit 10 kW setzt neue Maßstäbe. Er ist in zwei kW-Klassen, mit linker oder rechter Scheibe erhältlich. Durch die große Eckscheibe wird das Heizen zum Erlebnis. Der Kamin der Marke Schmitzker besitzt eine Wassertasche für den Anschluss an Ihre Zentralheizung und sorgt damit am Aufstellort sowie im ganzen Haus für wohlige Wärme. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich. Qualitativ sehr hochwertig ist der Kamineinsatz aus 5mm starkem Kesselstahl gefertigt.
Nutzen Sie jetzt die Möglichkeit diesen eleganten und qualitativ hochwertigen Kamineinsatz als wertvollen Mittelpunkt in Ihrem Wohnzimmer zu platzieren. In der nächsten Heizperiode werden Sie dann eine gemütliche Atmosphäre genießen und gleichzeitig Heizkosten sparen können. Der individuellen Verkleidung sind keine Grenzen gesetzt.
Ein besonderes Merkmal an diesem Heizkamin ist das Sichtfenster, welches durch seine randlose Verglasung besonders groß und bestechend ist. Im Zusammenspiel mit der integrierten Scheibenspülung bietet es Ihnen dauerhaft einen ungetrübten Blick auf das Flammenspiel. Der Türgriff ist rechts und die Tür öffnet nach links.
Mithilfe eines kombinierten Reglers an der Vorderseite des Ofens lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern. Somit kann der Verbrennungsprozess optimal gestaltet werden.
Im Innenraum sorgen Keramott-Einlagen für eine lange Lebensdauer. Diese sehr robuste Brennraumauskleidung zeichnet sich nicht nur durch eine gute Wärmeleitung, sondern auch durch seine selbstreinigende Wirkung aus. Keramott bleibt immer "weiß" und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an. In die Keramott-Einlagen integriert ist der Aschekasten, welcher Ihnen das Entfernen der Brennrückstände erleichtert. Der Kamineinsatz ist Bauart 1 (selbstschließende Tür).
Der wasserführende Kamineinsatz wird mit Anschluss für externe Zuluft, thermischer Ablaufsicherung und Überdruckventil geliefert.

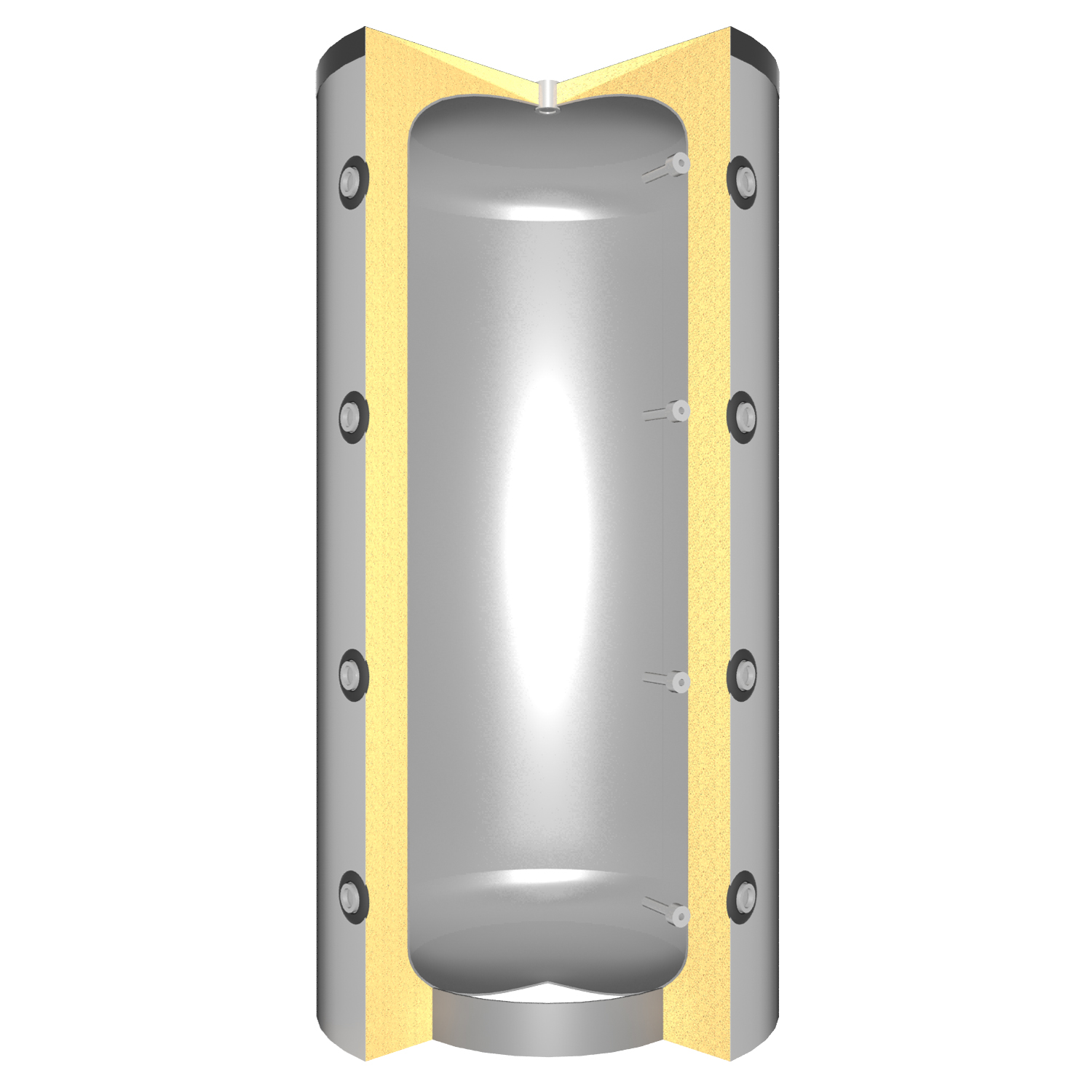

Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher TPSM 500 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 6 kW ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere wasserführenden Kamineinsätze und Pufferspeicher passend zu Ihrem Installationswunsch.
- Anschluss
- 1" IG
- Max. Betriebstemperatur
- 130 °C
- Maße (H x B x T)
- 850 x Ø 415 x Ø 415 mm
- Gewicht
- 13,21 kg
- Anschluss
- 1"
- Temperaturbereich
- -10 °C bis +100 °C
- customOdPlentymarketsProduct15
- 1,5
- Fassungsvermögen
- 80 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebsdruck
- 8
- Maße ohne Isolierung (H x B x T)
- 1630 mm x Ø 650 mm x Ø 650 mm
- Maße (H x B x T)
- 1680 x Ø 850 x Ø 850 mm
- Gewicht
- 85 kg
- Betriebsdruck
- 3 bar
- Nettovolumen
- 480 l
- Anschluss
- siehe Beschreibungstext
- Farbe
- grau
- Betriebstemperatur
- 95 °C
- Isolierung
- Ecoline Vlies
- Kippmaß
- 1665 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 480 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Maße (H x B x T)
- 163 x 52 x 52 mm
- Leistungsaufnahme
- 0,5-2,5 W
- Spannung
- 240 V
- Lieferumfang
- 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich
- 0 °C - 40 °C
- Betriebstemperatur
- 40 °C
- Modell
- TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage
- Wandmontage, optional Schalttafeleinbau
- Schutzart
- IP40
- Schutzklasse
- II
- Länge
- 100 mm
- Maße (H x B x T)
- XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur
- 500 °C
- Max. Betriebstemperatur
- 500 °C
- Max. Betriebsdruck
- 8
- Anschluss
- 3/4"
- Länge des Kapillarrohrs
- 1,3 m
- Maße (H x B x T)
- 254 x 213 x 118 mm
- Gewicht
- 45751 kg
- Pumpe
- Hocheffizienzpumpe 4 m
- Anschluss
- 1"
- Empfohlene Kesselleistung
- 50 kW
- Nennwärmeleistung
- 10 kW
- Nennwärmeleistung wasserseitig
- 6 kW
- Nennwärmeleistung luftseitig
- 4 kW
- Wirkungsgrad
- 83,1 %
- CO-Emission
- 1096 mg/cm³
- Feinstaubemission
- 24 mg/m³
- Abgasmassenstrom
- 8,1 g/s
- Abgastemperatur am Stutzen
- 229 °C
- Maße (H x B x T)
- 1113 x 720 x 560 mm
- Gewicht
- 231 kg
- Ø Rauchrohranschluss
- 200 mm
- Ø Externe Zuluft
- 125 mm
- Max. Länge des Brennmaterials
- 55 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 35 l
- Lieferumfang
- Thermische Ablaufsicherung; Überdruckventil
- Max. Betriebsdruck
- 2,5
- Betriebsdruck
- 3 bar
- Temperaturbereich
- -10-115°C
- Betriebstemperatur
- 115 °C
- Isolierung
- Polystrol-Halbschalen
- Max. Betriebstemperatur
- 115 °C
- Anschluss
- 1/2"
- Betriebsdruck
- 12 bar
- Anschluss
- 3/8"
- Temperaturbereich
- 110 °C
- Max. Betriebsdruck
- 10
