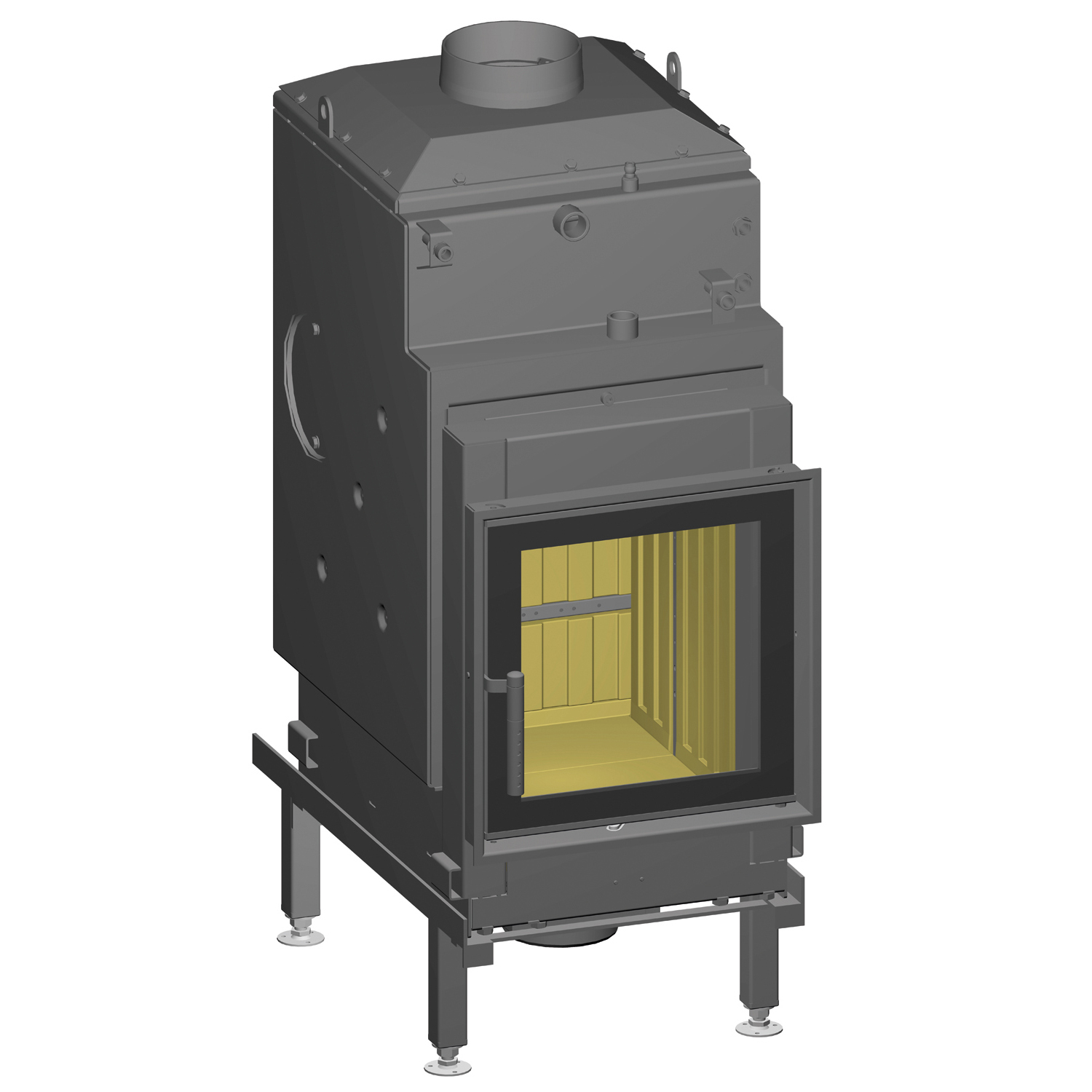

Spartherm Nova E H2O Wasserführender Kamineinsatz 45 cm rechts
Spartherm Nova E H2O Wasserführender Kamineinsatz mit 14 kW Nennleistung
Der Spartherm Nova E H2O Wasserführender Kamineinsatz erwärmt nicht nur den Aufstellraum, sondern unterstützt die Beheizung Ihres ganzen Hauses: Von seinen 14 kW Nennleistung entfallen 9 kW auf die Erwärmung von Heizwasser über den integrierten Mantelwärmetauscher. So können Sie die erzeugte Wärme auch in andere Räume leiten oder zur Bereitstellung von Brauchwasser nutzen. Optional lässt sich der Kamineinsatz außerdem zur Speicherheizkaminanlage ausbauen: Dazu wird dem Kamineinsatz ein Nachschaltheizaggregat angeschlossen, welches einen Teil der Verbrennungswärme aufnimmt und diese nach dem Erlöschen des Feuers weiter an den Aufstellraum abgibt – wie der klassische Kachelofen von früher.
Der wasserführende Heizeinsatz lässt Ihnen hinsichtlich der Verkleidung alle Freiheiten, sodass Sie Ihre Feuerstelle optisch passend an den Aufstellraum anpassen können. Die große Sichtscheibe mit integrierter Scheibenspülung bietet stets einen beeindruckenden Blick auf die Flammen. Zudem erreicht er einen starken Wirkungsgrad von über 85 % und mit seiner doppeltverglasten Brennraumtür mit Infrarotbeschichtung, die einen äußerst effizienten Abbrand befördert.
Im kamdi24-Kamin-Shop erhalten Sie den Kamineinsatz mit links- oder rechtsseitigem Türanschlag. Treffen Sie Ihre Auswahl bequem mit einem Klick über das Varianten-Menü. Sie besitzen bereits einen wasserführenden Kachelofen und möchten nur dessen Innenleben modernisieren? Nützliche Informationen zum Thema Austausch-Kamineinsätze finden Sie auf dieser Seite.
Besonderheiten & Vorteile
- Integrierter Wasserwärmetauscher
Der Kamineinsatz verfügt über einen Wasser-Mantelwärmetauscher mit 42 Litern Fassungsvermögen. Über diesen können Sie den wasserführenden Kamineinsatz in Ihre Zentralheizung einbinden und so die freigesetzte Wärmeenergie zur Beheizung des Hauses oder zur Brauchwassererwärmung nutzen. Eine thermische Ablaufsicherung, ein Entlüftungsventil, eine Reinigungsbürste und ein Pumpenthermostat sind im Lieferumfang enthalten. - Moderner Kachelofen-Einsatz
Zwar begründet sich die Bezeichnung "Kachelofen" auf der früher gängigen Verkleidung von Öfen mit den charakteristischen Keramikkacheln, doch die Haupteigenschaft eines Kachelofens ist bis heute seine Fähigkeit zur Speicherung von Wärme, welche nach dem Abbrand weiter an den Aufstellraum abgegeben wird. Der wasserführende Kamineinsatz ist für dieses Heizprinzip konstruiert: Er kann optional mit einem Nachschaltheizaggregat betrieben werden, welches einen Teil der Verbrennungswärme für die Zeit nach dem Erlöschen des Feuers aufnimmt. - Doppelverglasung mit EnergyPlus-Beschichtung
Die Brennraumtür ist doppelt verglast und innen mit einer IR-Verspiegelung versehen: Oxidische Schichten auf der Glasfläche reflektieren infrarote Strahlungsanteile aus dem Brennraum zurück nach innen und ermöglichen so einen effektiven Abbrand bei hohen Temperaturen. - Inklusive Traglager
Der wasserführende Kamineinsatz ruht auf einem stabilen Traglager, welches ihn auf eine angenehme Einbauhöhe hebt. Das Traglager ist im Lieferumfang bereits enthalten. Die konkreten Maße können Sie der Maßzeichnung in der Galerie entnehmen.
Anwendung & Einsatzbereich
Mit 14 kW Nennwärmeleistung eignet sich der Kamineinsatz für die Beheizung größerer Wohnbereiche und die Unterstützung der Zentralheizung. Die wasserseitige Leistung von 9 kW ermöglicht eine effiziente Einbindung in bestehende Heizsysteme zur Raumheizung oder Brauchwassererwärmung. Der Rauchrohranschluss mit 180 mm Durchmesser kann sowohl oben als auch seitlich erfolgen – für seitlichen Anschluss ist ein separater Stutzen erforderlich.
Der Kamineinsatz ist für den Betrieb mit Holz und Holzbriketts zugelassen und benötigt einen Förderdruck von 12 Pa bei Nennwärmeleistung. Mit einem Gewicht von 297 kg sollte die Aufstellung zu zweit erfolgen und ein tragfähiger Untergrund vorhanden sein. Die Mindest-Rücklauftemperatur beträgt 60 °C, der maximale Betriebsdruck liegt bei 3 bar.
Ganz gleich, ob Sie Ihren wasserführenden Kamineinsatz mit Keramik, Naturstein oder Mauerwerk umgeben – das Heizen mit einem modernen Kachelofen-Einsatz ist in jedem Fall effizient und umweltschonend. Auf Wunsch bieten wir Ihnen gern eine passende Nachschaltheizfläche mit an.
Zulassungen & Normen
- DIN EN 13229 - Europäische Norm für Kamineinsätze und offene Kamine
- BImSchV Stufe II - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- Zulassung für Österreich nach 15a B-VG - Berechtigt zum Betrieb in österreichischen Bundesländern
Natürlich bekommen Sie bei uns auch alle wichtigen Zubehör-Teile für Ihren wasserführenden Kamineinsatz von Spartherm. Benötigen Sie zum Beispiel noch Ofenrohre zum Anschluss an den Schornstein?
FAQ: Häufige Fragen zum Spartherm Nova E H2O Wasserführender Kamineinsatz
Für welche Raumgröße eignet sich der Spartherm Nova E H2O Wasserführender Kamineinsatz?
Mit 14 kW Nennwärmeleistung eignet sich der Kamineinsatz für größere Wohnbereiche bis etwa 280 m² in gut gedämmten Gebäuden. Dabei entfallen 5 kW auf die direkte Raumheizung und 9 kW auf die Wassererwärmung für das Heizsystem. Die tatsächliche Heizleistung hängt von der Dämmung, Raumhöhe und gewünschten Temperaturen ab. Mehr dazu in unserem Magazin: Kaminofen und Raumgröße: Welche kW für welchen Raum?
Wie funktioniert die Einbindung in die Zentralheizung?
Der integrierte Mantelwärmetauscher mit 42 Liter Volumen erwärmt das Heizwasser, welches über Vor- und Rücklaufleitungen in den Heizkreislauf eingespeist wird. Eine thermische Ablaufsicherung verhindert Überhitzung, während das Pumpenthermostat die Umwälzpumpe bei Bedarf aktiviert. Die Mindest-Rücklauftemperatur beträgt 60 °C, der maximale Betriebsdruck liegt bei 3 bar. So unterstützt der Kamineinsatz effizient Ihre bestehende Heizungsanlage.
Welche Brennstoffe sind für den Nova E H2O zugelassen?
Zugelassen sind ausschließlich Holz und Holzbriketts. Empfohlen wird ofentrockenes Scheitholz mit einer Restfeuchte von maximal 20 %, beispielsweise Buche, Eiche oder Esche. Nasses oder behandeltes Holz mindert den Wirkungsgrad von 85 % erheblich und erhöht den Rußeintrag. Holzbriketts bieten eine gleichmäßige Verbrennung und hohe Energiedichte. Mehr dazu in unserem Magazin: Brennholz richtig lagern: Tipps für optimale Trocknung und Lagerung
Kann ich den Kamineinsatz selbst einbauen?
Der Einbau erfordert Fachkenntnisse und sollte von einem qualifizierten Ofenbauer durchgeführt werden. Mit 297 kg Gewicht ist eine fachgerechte Aufstellung zu zweit erforderlich. Zudem müssen Anschlüsse für Heizwasser, Rauchrohranschluss und gegebenenfalls externe Verbrennungsluft hergestellt werden. Das mitgelieferte Traglager muss korrekt positioniert und die Verkleidung fachgerecht ausgeführt werden. Eine Abnahme durch den Schornsteinfeger ist vor Inbetriebnahme obligatorisch.
Was bedeutet die Doppelverglasung mit EnergyPlus-Beschichtung?
Die Brennraumtür verfügt über zwei Glasscheiben mit einer speziellen IR-Verspiegelung auf der Innenseite. Diese oxidischen Schichten reflektieren infrarote Strahlungsanteile zurück in den Brennraum und ermöglichen höhere Verbrennungstemperaturen. Das führt zu einem effizienteren Abbrand, reduziert Emissionen und trägt zum hohen Wirkungsgrad von 85 % bei. Gleichzeitig bleibt die äußere Scheibe kühler und die integrierte Scheibenspülung sorgt für klare Sicht auf das Feuer.
Welche Vorteile bietet ein wasserführender Kamineinsatz gegenüber einem luftgeführten?
Ein wasserführender Kamineinsatz kann die erzeugte Wärme über das Heizsystem im ganzen Haus verteilen, während luftgeführte Modelle nur den Aufstellraum beheizen. Mit 9 kW wasserseitiger Leistung unterstützt er effizient die Zentralheizung und kann zur Brauchwassererwärmung beitragen. Das senkt Heizkosten und ermöglicht eine gleichmäßigere Wärmeverteilung. Zudem kann er mit einem Pufferspeicher kombiniert werden, um Wärme auch nach dem Erlöschen des Feuers bereitzustellen.
|
|
Spartherm – Feuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzen – ergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
- Nennwärmeleistung: 14 kW
- Nennwärmeleistung wasserseitig: 9 kW
- Nennwärmeleistung luftseitig: 5 kW
- Wirkungsgrad: 85 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 12,7 g/s
- Abgastemperatur am Stutzen: 340 °C
- Maße (H x B x T): 1179 x 480 x 783 mm
- Maße Brennraumtür (H x B): 457 x XX mm
- Gewicht: 297 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben, seitlich
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 42 l
- Min. Rücklauftemperatur: 60 °C
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 13229, Zulassung für Österreich nach 15a B-VG
- Hinweis: Der Stutzen für den seitlichen Rauchrohranschluss ist nicht im Lieferumfang enthalten. Wir erstellen Ihnen gern auf Wunsch ein passendes Angebot.
- Max. Betriebsdruck: 3
