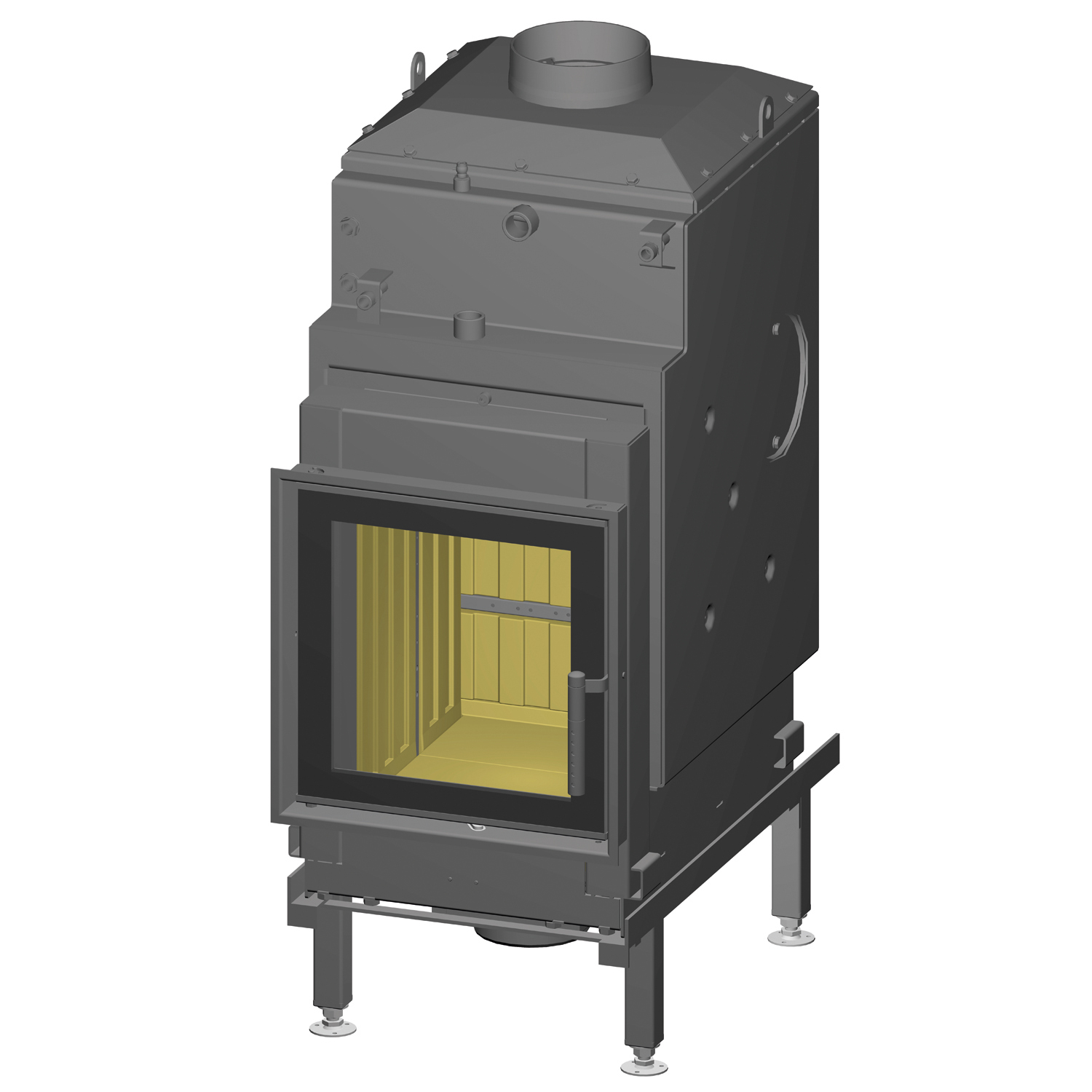

Spartherm Nova E H2O Wasserführender Kamineinsatz 45 cm links
Spartherm Nova E H2O Wasserführender Kamineinsatz mit integriertem Wasserwärmetauscher
Der Spartherm Nova E H2O Wasserführender Kamineinsatz erwärmt nicht nur den Aufstellraum, sondern unterstützt die Beheizung Ihres ganzen Hauses: Von seinen 14 kW Nennleistung entfallen 9 kW auf die Erwärmung von Heizwasser über den integrierten Mantelwärmetauscher. So können Sie die erzeugte Wärme auch in andere Räume leiten oder zur Bereitstellung von Brauchwasser nutzen. Optional lässt sich der Kamineinsatz außerdem zur Speicherheizkaminanlage ausbauen: Dazu wird dem Kamineinsatz ein Nachschaltheizaggregat angeschlossen, welches einen Teil der Verbrennungswärme aufnimmt und diese nach dem Erlöschen des Feuers weiter an den Aufstellraum abgibt – wie der klassische Kachelofen von früher, bei welchem die massive Bauweise und die Ofenkacheln die Aufgabe des Wärmespeichers übernahmen.

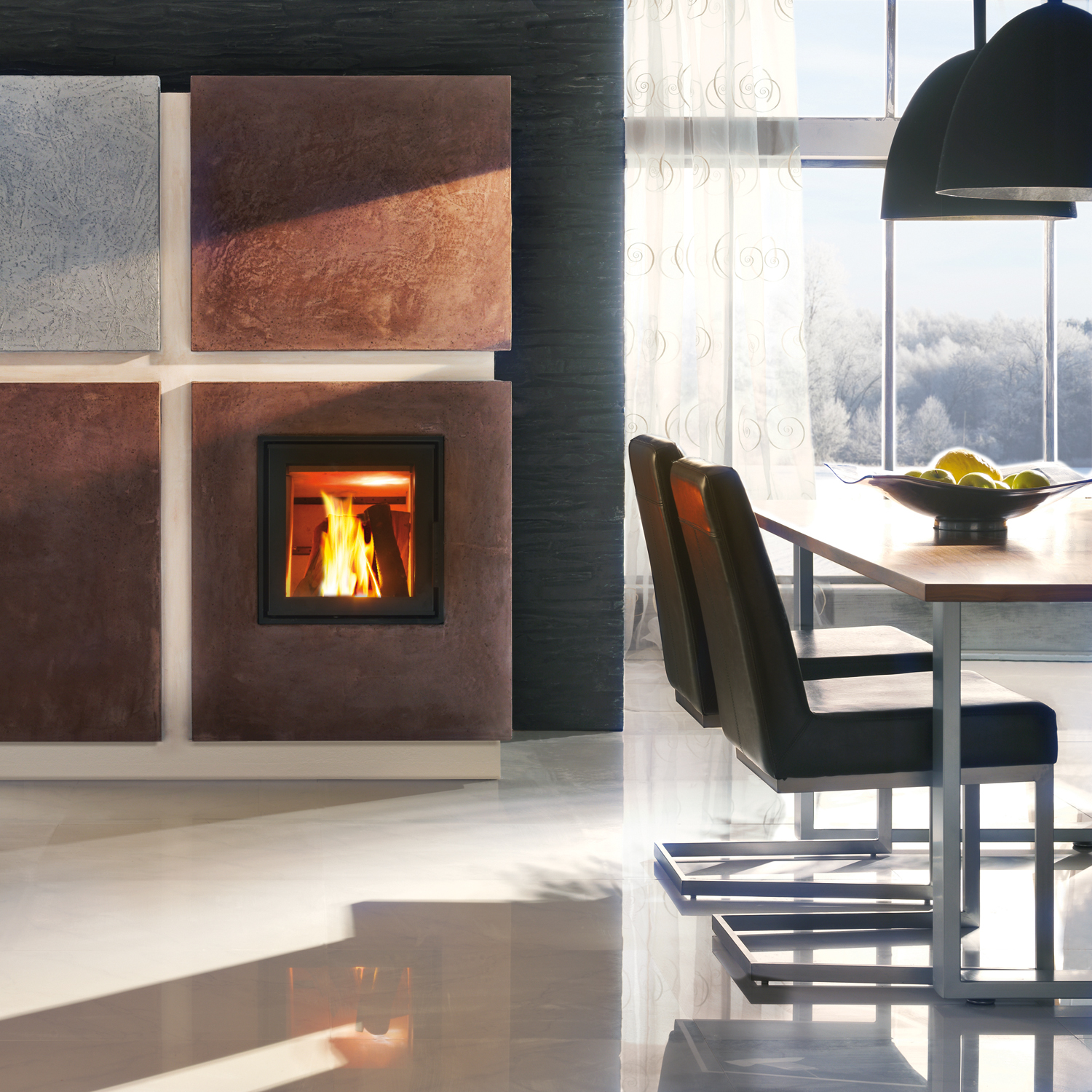

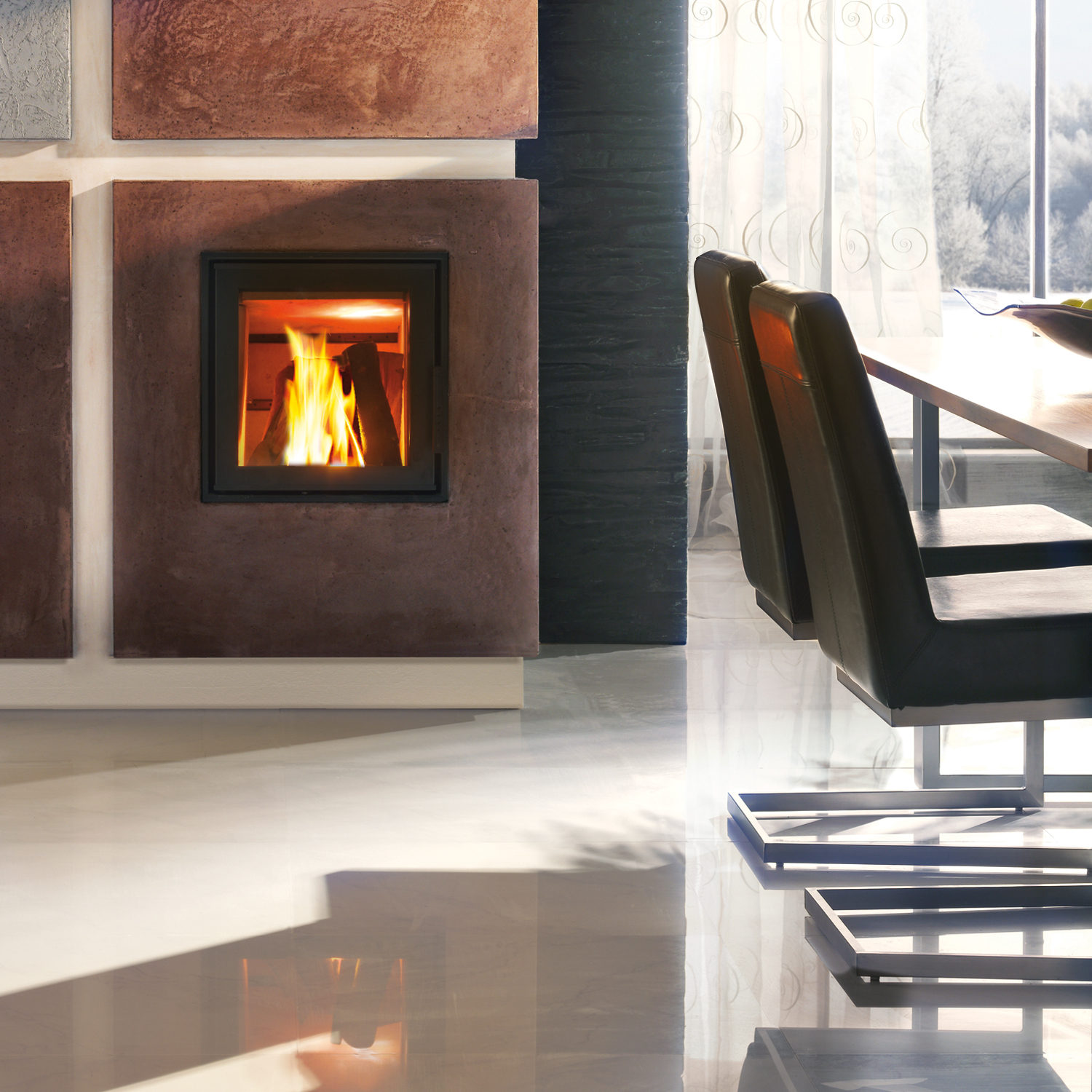

Der wasserführende Heizeinsatz lässt Ihnen hinsichtlich der Verkleidung alle Freiheiten, sodass Sie Ihre Feuerstelle optisch an den Aufstellraum anpassen können. Die große Sichtscheibe mit integrierter Scheibenspülung bietet stets einen beeindruckenden Blick auf die Flammen. Mit einem Wirkungsgrad von über 85 % und mit seiner doppeltverglasten Brennraumtür mit Infrarotbeschichtung befördert er einen äußerst effizienten Abbrand.
Im kamdi24-Kamin-Shop erhalten Sie den Spartherm Nova E H2O Wasserführender Kamineinsatz mit links- oder rechtsseitigem Türanschlag. Treffen Sie Ihre Auswahl bequem mit einem Klick über das Varianten-Menü. Das Modell mit 45 cm Türbreite links bietet optimale Flexibilität bei der Raumplanung.
Besonderheiten & Vorteile
- Integrierter Wasserwärmetauscher
Der Kamineinsatz verfügt über einen Wasser-Mantelwärmetauscher mit 42 Litern Fassungsvermögen. Über diesen können Sie den wasserführenden Kamineinsatz in Ihre Zentralheizung einbinden und so die freigesetzte Wärmeenergie zur Beheizung des Hauses oder zur Brauchwassererwärmung nutzen. Eine thermische Ablaufsicherung, ein Entlüftungsventil, eine Reinigungsbürste und ein Pumpenthermostat sind im Lieferumfang enthalten. - Moderner Kachelofen-Einsatz

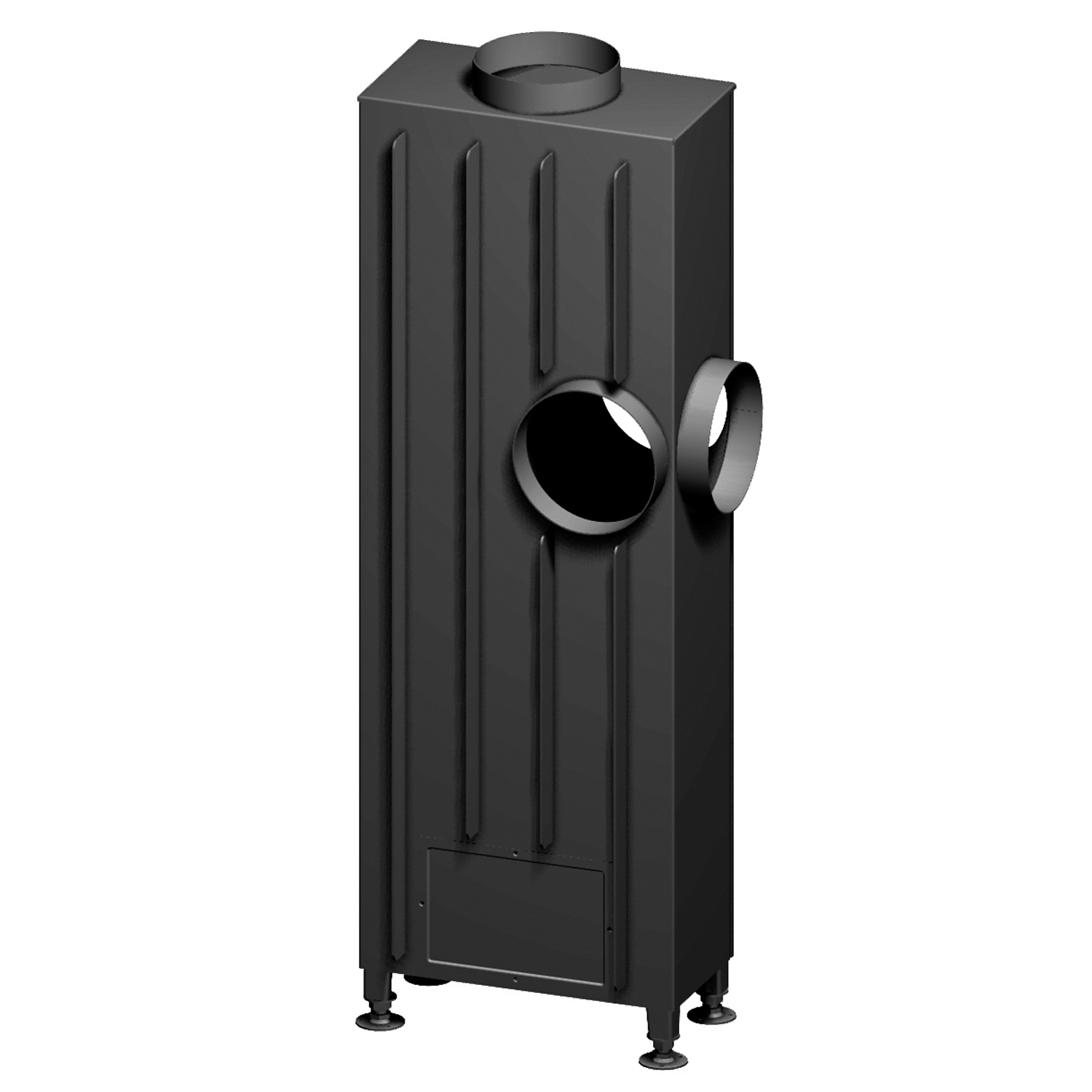

Zwar begründet sich die Bezeichnung "Kachelofen" auf der früher gängigen Verkleidung von Öfen mit den charakteristischen Keramikkacheln, doch die Haupteigenschaft eines Kachelofens ist bis heute seine Fähigkeit zur Speicherung von Wärme, welche nach dem Abbrand weiter an den Aufstellraum abgegeben wird. Der wasserführende Kamineinsatz ist für dieses Heizprinzip konstruiert: Er kann optional mit einem Nachschaltheizaggregat betrieben werden, welches einen Teil der Verbrennungswärme für die Zeit nach dem Erlöschen des Feuers aufnimmt. - Doppelverglasung mit EnergyPlus-Beschichtung
Die Brennraumtür ist doppelt verglast und innen mit einer IR-Verspiegelung versehen: Oxidische Schichten auf der Glasfläche reflektieren infrarote Strahlungsanteile aus dem Brennraum zurück nach innen und ermöglichen so einen effektiven Abbrand bei hohen Temperaturen. - Inklusive Traglager

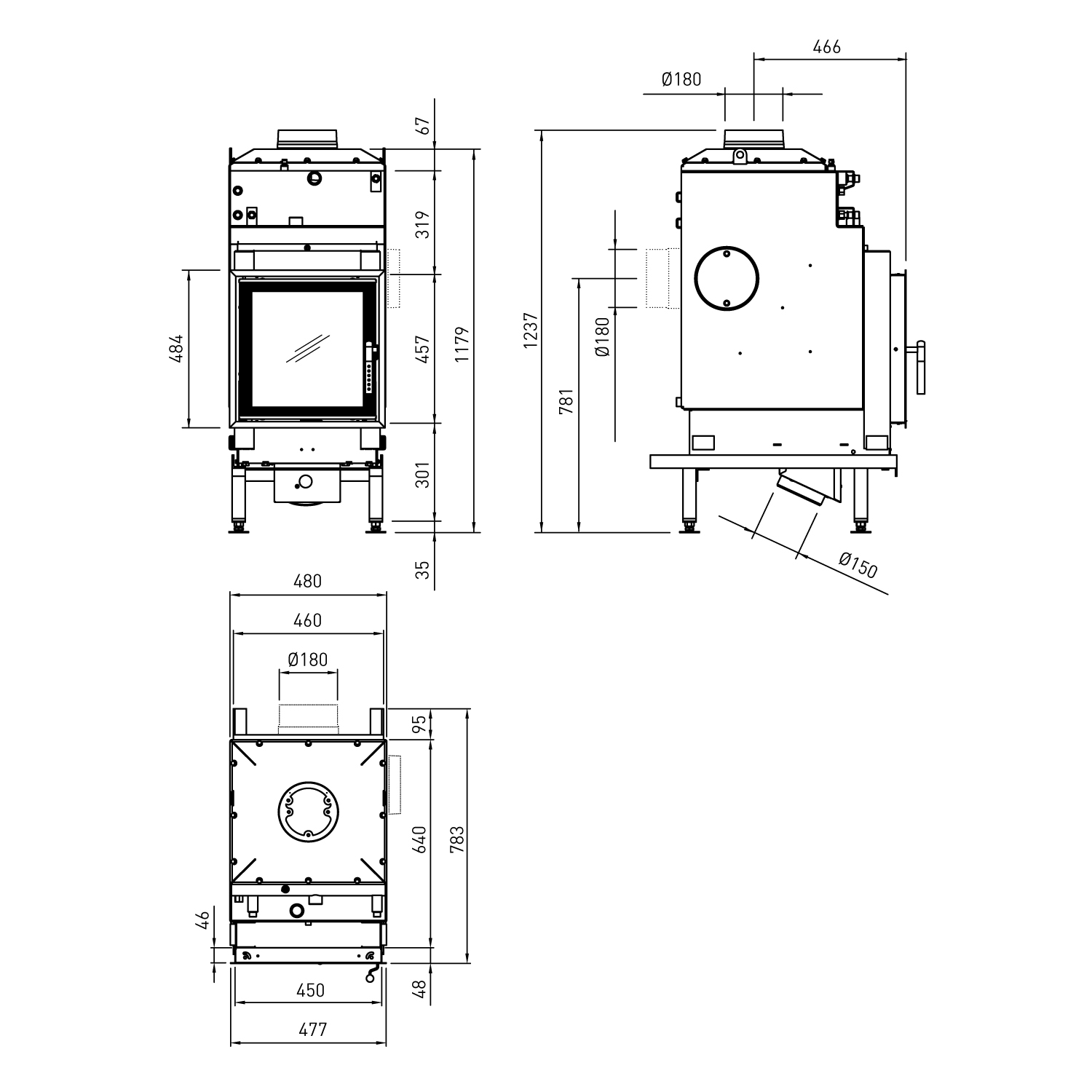

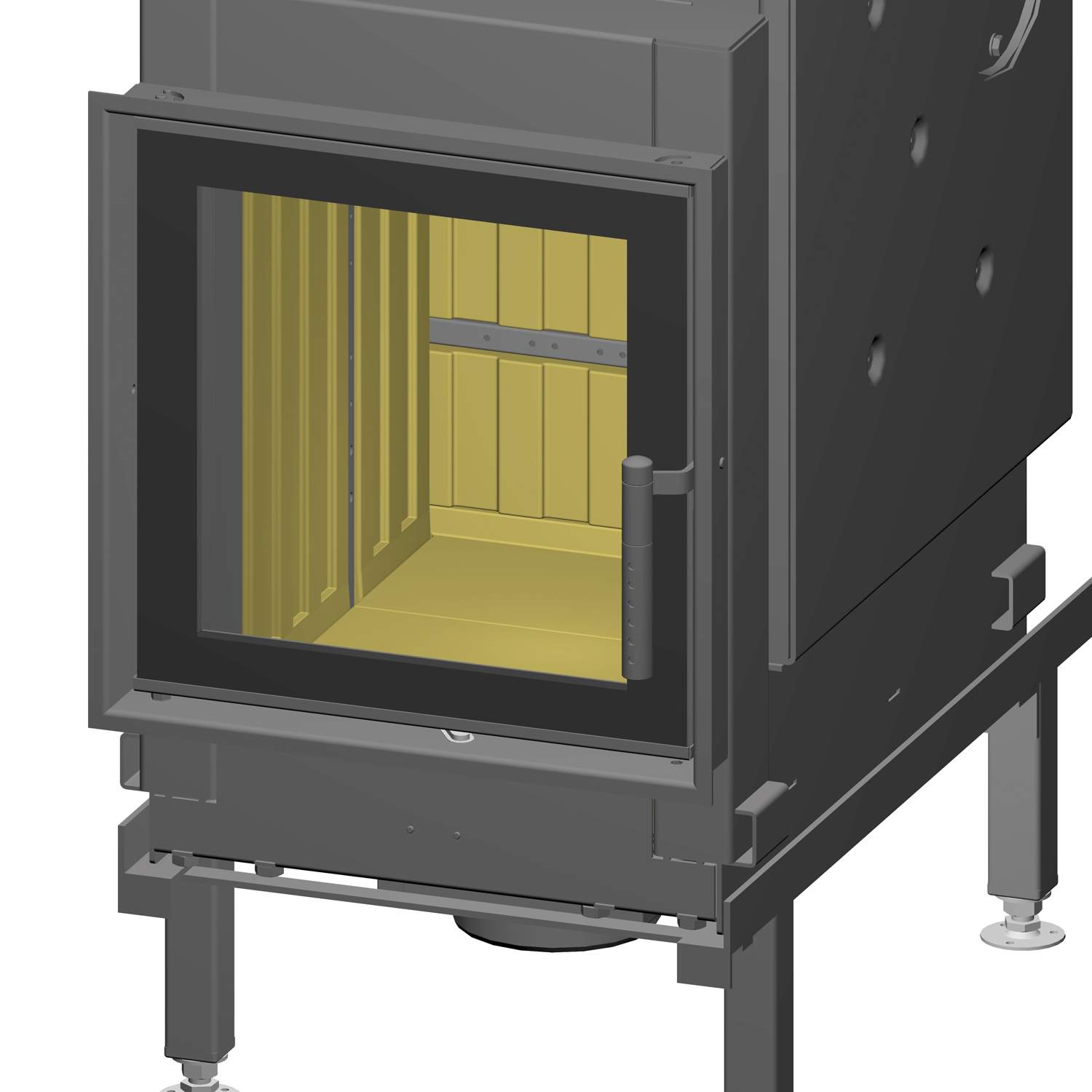

Der wasserführende Kamineinsatz ruht auf einem stabilen Traglager, welches ihn auf eine angenehme Einbauhöhe hebt. Das Traglager ist im Lieferumfang bereits enthalten. Die konkreten Maße können Sie der Maßzeichnung in der Galerie entnehmen.
Anwendung & Einsatzbereich
Der Spartherm Nova E H2O Wasserführender Kamineinsatz eignet sich ideal für die Modernisierung bestehender Kachelöfen oder den Einbau in neue Kaminanlagen. Mit 297 kg Eigengewicht benötigt er eine stabile Unterkonstruktion und sollte von zwei Personen aufgestellt werden. Die Maße von 1179 x 480 x 783 mm (H x B x T) ermöglichen den Einbau in die meisten Standard-Kaminverkleidungen.

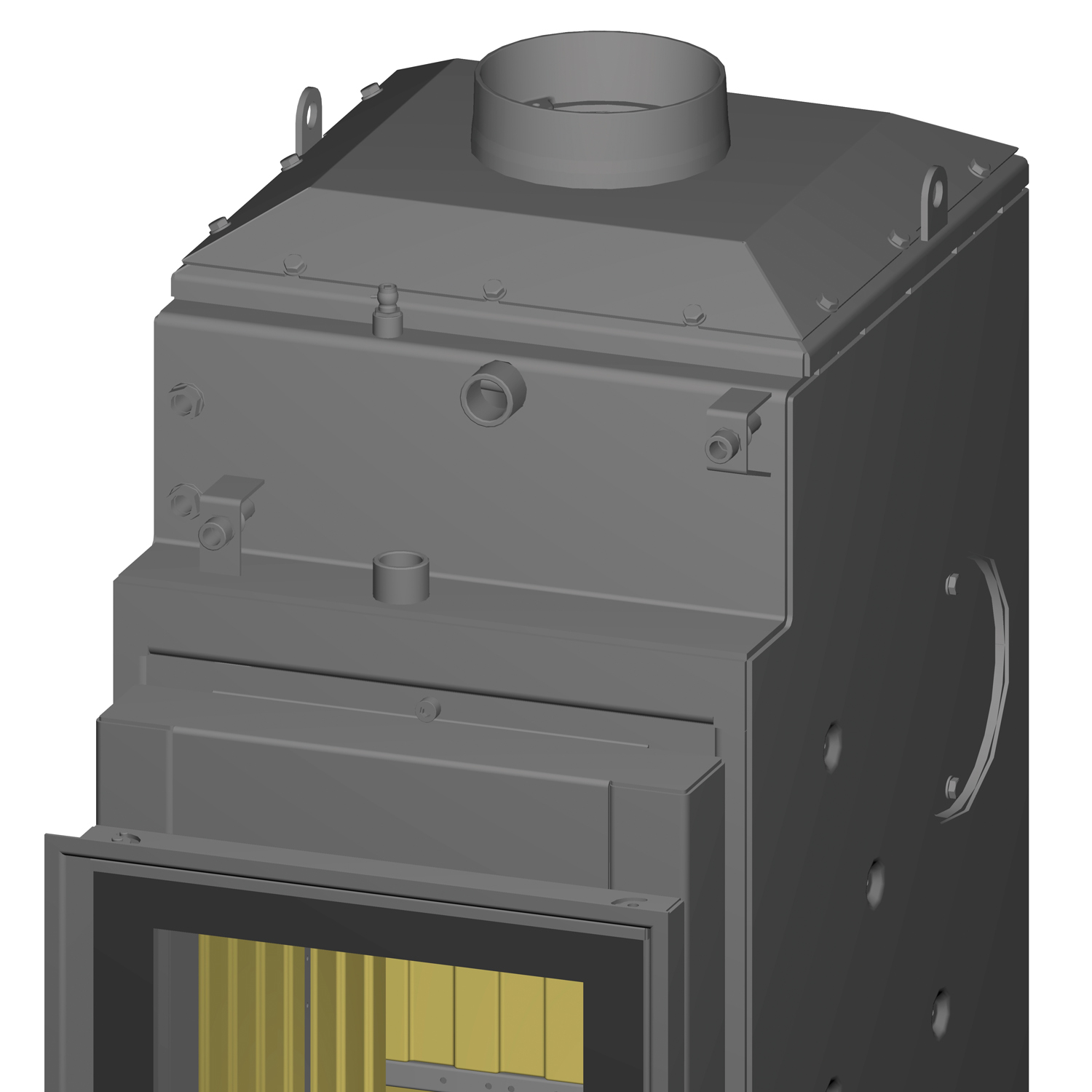

Der Rauchrohranschluss mit 180 mm Durchmesser kann sowohl oben als auch seitlich erfolgen – für maximale Flexibilität bei der Installation. Bei seitlichem Anschluss ist ein separater Stutzen erforderlich, den wir Ihnen gern auf Wunsch anbieten. Der notwendige Förderdruck von 12 Pa sollte bei der Schornsteinplanung berücksichtigt werden.
Als Brennstoffe sind Holz und Holzbriketts zugelassen. Die minimale Rücklauftemperatur von 60 °C gewährleistet einen effizienten Betrieb im Heizsystem. Ganz gleich, ob Sie Ihren wasserführenden Kamineinsatz mit Keramik, Naturstein oder Mauerwerk umgeben – das Heizen mit einem modernen Kachelofen-Einsatz ist in jedem Fall effizient und umweltschonend.
Sie besitzen bereits einen wasserführenden Kachelofen und möchten nur dessen Innenleben modernisieren? Nützliche Informationen zum Thema Austausch-Kamineinsätze finden Sie auf dieser Seite. Auf Wunsch bieten wir Ihnen gern eine passende Nachschaltheizfläche mit an.
Zulassungen & Normen
- DIN EN 13229 - Europäische Norm für Kamineinsätze und offene Kamine
- BImSchV Stufe II - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung
- Zulassung für Österreich nach 15a B-VG - Berechtigt zum Betrieb in Österreich
FAQ: Häufige Fragen zum Spartherm Nova E H2O Wasserführender Kamineinsatz
Für welche Raumgröße eignet sich der Spartherm Nova E H2O Wasserführender Kamineinsatz?
Mit 14 kW Nennwärmeleistung eignet sich der Kamineinsatz für Räume bis etwa 280 m² bei gut gedämmten Gebäuden. Davon entfallen 5 kW auf die direkte Raumbeheizung und 9 kW auf die Wassererwärmung. Die tatsächliche Heizleistung hängt von der Gebäudedämmung, Raumhöhe und gewünschten Temperaturen ab. Bei der Planung sollten Sie auch die Wärmeverteilung über das Wassersystem berücksichtigen.
Kann ich den Kamineinsatz selbst einbauen oder brauche ich einen Fachbetrieb?
Der Einbau erfordert Fachkenntnisse in Heizungs- und Abgastechnik. Mit 297 kg Gewicht und den Wasseranschlüssen sollte die Installation von einem qualifizierten Heizungsbauer durchgeführt werden. Zudem ist eine Abnahme durch den Schornsteinfeger vor Inbetriebnahme vorgeschrieben. Die Wassertasche muss fachgerecht an das Heizsystem angeschlossen und die thermische Ablaufsicherung korrekt installiert werden.
Welche Holzarten eignen sich für den Spartherm Nova E H2O?
Verwenden Sie ausschließlich ofentrockenes Scheitholz mit maximal 20 % Restfeuchte. Geeignet sind Laubhölzer wie Buche, Eiche, Esche oder Birke sowie Nadelhölzer wie Fichte oder Kiefer. Auch Holzbriketts sind zugelassen. Behandeltes, lackiertes oder feuchtes Holz darf nicht verwendet werden, da dies den Wirkungsgrad mindert und Schadstoffe freisetzt. Mehr dazu in unserem Magazin: Brennholz kaufen: Tipps für Qualität, Preis und die richtige Holzart
Wie funktioniert die Wasserführung beim Nova E H2O?
Der integrierte Mantelwärmetauscher mit 42 Liter Volumen erwärmt das Heizwasser während des Abbrands. Das erwärmte Wasser wird über Vor- und Rücklauf in das Heizsystem eingespeist und kann zur Raumheizung oder Brauchwassererwärmung genutzt werden. Ein Pumpenthermostat regelt die Umwälzung automatisch. Die thermische Ablaufsicherung schützt vor Überhitzung bei Stromausfall oder Pumpendefekt.
Wie starte ich den Kamineinsatz nach der Sommerpause wieder sicher?
Vor der ersten Nutzung nach längerer Pause sollten Sie den Schornstein und die Wasserleitungen prüfen lassen. Kontrollieren Sie die Dichtungen der Brennraumtür und reinigen Sie die Sichtscheibe. Starten Sie mit kleinen Holzmengen, um das System langsam aufzuheizen. Prüfen Sie den Wasserdruck im System und entlüften Sie gegebenenfalls die Wassertasche. Mehr dazu in unserem Magazin: Wiederinbetriebnahme eines Kaminofens: So starten Sie sicher in die Heizsaison
Was ist der Unterschied zwischen links- und rechtsseitigem Türanschlag?
Der Türanschlag bestimmt, auf welcher Seite die Brennraumtür aufschwingt. Bei linksseitigem Anschlag (45 cm links) öffnet sich die Tür nach links, bei rechtsseitigem nach rechts. Die Wahl hängt von der Raumaufteilung und dem verfügbaren Platz vor dem Kamin ab. Berücksichtigen Sie beim Planen auch den Platzbedarf für das Befüllen mit Brennholz und die Reinigung.
|
|
Spartherm – Feuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzen – ergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
- Nennwärmeleistung: 14 kW
- Nennwärmeleistung wasserseitig: 9 kW
- Nennwärmeleistung luftseitig: 5 kW
- Wirkungsgrad: 85 %
- CO-Emission: 1250 mg/cm³
- Feinstaubemission: 40 mg/m³
- Abgasmassenstrom: 12,7 g/s
- Abgastemperatur am Stutzen: 340 °C
- Maße (H x B x T): 1179 x 480 x 783 mm
- Maße Brennraumtür (H x B): 457 x XX mm
- Gewicht: 297 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben, seitlich
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Zugelassene Brennstoffe: Holz, Holzbriketts
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 42 l
- Min. Rücklauftemperatur: 60 °C
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, DIN EN 13229, Zulassung für Österreich nach 15a B-VG
- Hinweis: Der Stutzen für den seitlichen Rauchrohranschluss ist nicht im Lieferumfang enthalten. Wir erstellen Ihnen gern auf Wunsch ein passendes Angebot.
- Max. Betriebsdruck: 3
