Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Hygienespeicher + SWT
Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Hygienespeicher + SWT mit 28 kW Heizleistung
Das Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Hygienespeicher + SWT bietet Ihnen eine komplette Heizlösung für Ihr Zuhause. Mit 28,1 kW Nennwärmeleistung und einem 1000-Liter-Hygienespeicher versorgen Sie nicht nur den Aufstellraum, sondern Ihr gesamtes Haus mit effizienter Wärme und Warmwasser.
Dieses Komplett-Set umfasst alle notwendigen Komponenten für eine professionelle Installation: den wasserführenden Aquatondo 29 Flat PLUS CS 28 kW von Edilkamin, den Hygienespeicher SHS 900 mit 1 Solarwärmetauscher inkl. Isolierung, ein Heizungsausdehnungsgefäß 150 L inkl. Kappenventil 1" sowie ein Anschluss-Set mit 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter.
Das Anschlusskomponentenset zur Einbindung in die Heizungsanlage besteht aus einer Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe, einer Temperaturdifferenzregelung Schmitzker TEMPCO Plus+ und einer Kesselsicherheitsgruppe KSG 30 1".
Besonderheiten & Vorteile
- Frontseitige Vollverglasung
Die große komplett verglaste Schiebetür öffnet sich elegant nach oben und lässt sich zur Reinigung bequem zur Seite schwenken – maximaler Sichtgenuss auf das Flammenspiel. - Wassermantel und Wassertasche
Die Brennkammer ist komplett von einem Wassermantel umschlossen, zusätzlich befindet sich eine Wassertasche im Dom des Brennraumes – optimale Wärmeübertragung mit 90 L Wasservolumen. - Kesselstahl-Konstruktion
Qualitativ hochwertige Fertigung aus 5 mm starkem Kesselstahl für maximale Langlebigkeit und Stabilität. - Gusseiseneinsätze im Brennraum
Die robusten Gusseiseneinsätze im Innenraum sorgen für eine lange Lebensdauer und gleichmäßige Wärmeverteilung. - Scheibenspülung
Das integrierte Scheibenspülsystem verhindert das Absetzen von Ruß am Sichtfenster und hält die Scheibe dauerhaft sauber. - Integrierter Aschekasten
Der in die Gusseiseneinsätze integrierte Aschekasten erleichtert Ihnen das Entfernen der Brennrückstände erheblich. - Flexible Betriebsarten
Der Kamineinsatz kann sowohl in Bauart 2 als auch in Bauart 1 mit selbstschließender Tür betrieben werden. - Externe Zuluft möglich
Optional kann der Kamineinsatz mit externer Zuluft betrieben werden – der Anschlussstutzen (125 mm) ist separat erhältlich.
Anwendung & Einsatzbereich
Das Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Hygienespeicher + SWT eignet sich für ein Raumvolumen bis ca. 730 m³ und bietet sowohl die Integration in Ihr Heizungssystem als auch die Anbindung an die Brauchwassererwärmung. Das System versorgt Ihr gesamtes Haus mit effizienter Wärme und warmem Wasser.
Der hochwertige Pufferspeicher TMHS 1000 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern und anderen Wärmeerzeugern ist problemlos möglich.

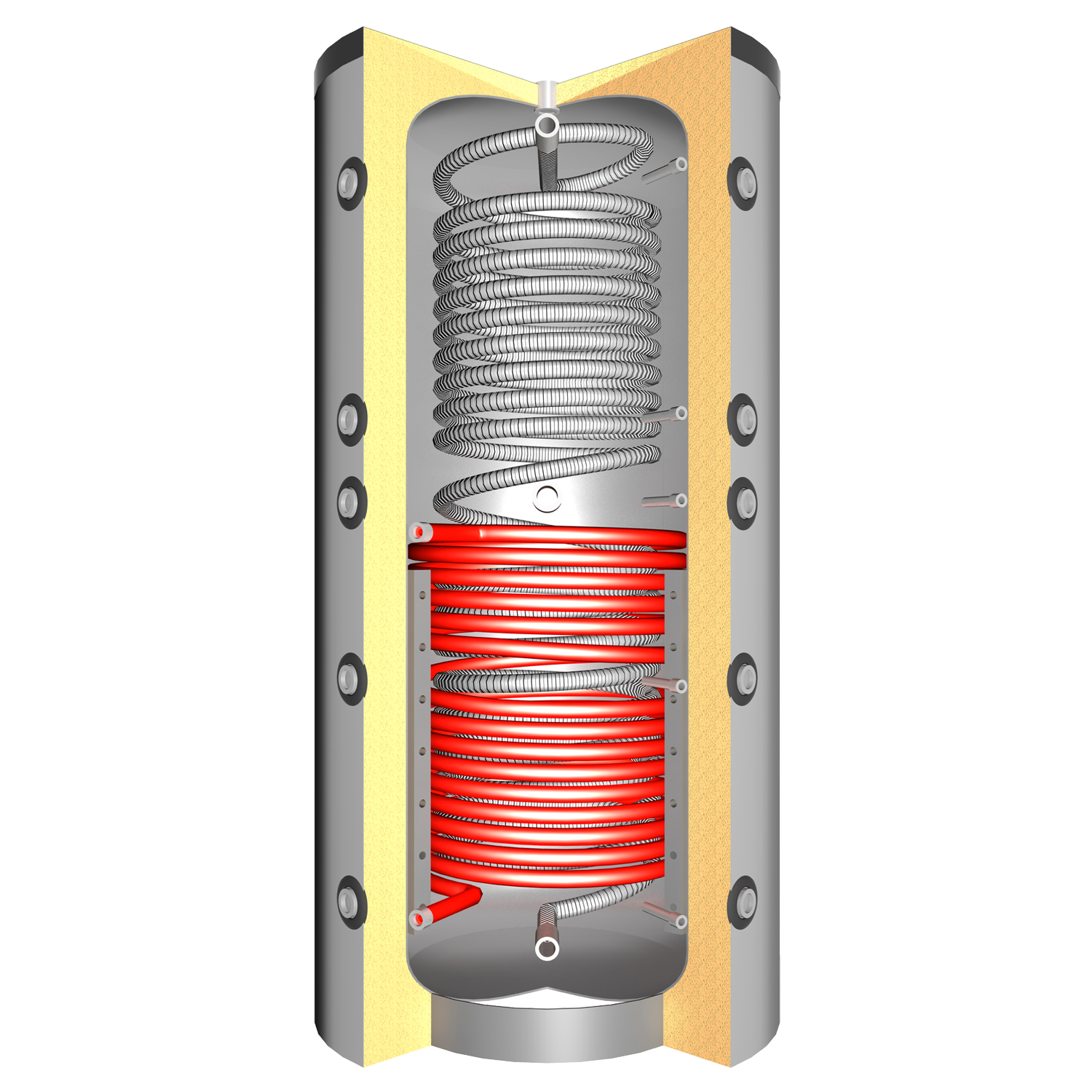

Der Solarwärmetauscher aus Stahlrohr ist fest eingeschweißt, der Wärmetauscher aus Edelstahlwellrohr hingegen ist austauschbar. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm. Der Pufferspeicher verfügt über 8x 1,5 Zoll für Speicheranschluss, 4x 0,5 Zoll für Messfühler/Thermometer, 2x 1,25 Zoll für Brauchwasser, 1x 1,5 Zoll für Einschraubheizung, 1x 1,5 Zoll für Entlüftung, 1x 1 Zoll Vorlauf Solartauscher und 1x 1 Zoll Rücklauf Solartauscher. Der Einbau einer elektrischen Heizpatrone bis 9 kW ist im dafür vorgesehenen Anschluss möglich.
Der Kamineinsatz hat einen Rauchrohranschluss von 250 mm Durchmesser und benötigt einen Förderdruck von 16 Pa bei Nennwärmeleistung. Die maximale Länge des Brennmaterials beträgt 60 cm. Mit 302 kg Eigengewicht sollte der Kamineinsatz zu zweit aufgestellt werden. Der Pufferspeicher wiegt 237 kg und hat die Maße 2090 x Ø 990 x Ø 990 mm.
Nutzen Sie jetzt die Möglichkeit, diesen eleganten und qualitativ hochwertigen Kamineinsatz von Edilkamin als wertvollen Mittelpunkt in Ihrem Wohnzimmer zu platzieren. In der nächsten Heizperiode werden Sie dann eine gemütliche Atmosphäre genießen und gleichzeitig Heizkosten sparen. Der individuellen Kaminverkleidung sind keine Grenzen gesetzt.
Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher passend zu Ihrem Installationswunsch.
FAQ: Häufige Fragen zum Edilkamin Aquatondo 29 Flat PLUS CS Set
Für welche Raumgröße ist das Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Hygienespeicher + SWT geeignet?
Das Set eignet sich für ein Raumvolumen bis ca. 730 m³. Mit 28,1 kW Nennwärmeleistung (davon 17,4 kW wasserseitig und 10,7 kW luftseitig) versorgt es nicht nur den Aufstellraum, sondern über die Wassertasche auch das gesamte Haus mit effizienter Wärme. Der 1000-Liter-Hygienespeicher ermöglicht zusätzlich die Brauchwassererwärmung für den täglichen Bedarf.
Welche Brennstoffe kann ich im Edilkamin Aquatondo 29 Flat PLUS CS verwenden?
Der Kamineinsatz ist für Scheitholz ausgelegt. Die maximale Länge des Brennmaterials beträgt 60 cm. Empfohlen wird ofentrockenes Scheitholz mit einer Restfeuchte von maximal 20 %, z. B. Buche, Eiche oder Esche. Nasses oder behandeltes Holz mindert den Wirkungsgrad und erhöht den Rußeintrag. Mehr dazu in unserem Magazin: Brennholz richtig lagern: Tipps für optimale Trocknung und Lagerung
Wie funktioniert die Wasserführung beim Aquatondo 29 Flat PLUS CS?
Die Wassererwärmung erfolgt in einem Wassermantel, der die Brennkammer komplett umschließt, und in einer Wassertasche im Dom des Brennraumes. Das Wasservolumen beträgt 90 L. Diese Konstruktion ermöglicht sowohl die Integration in Ihr Heizungssystem als auch die Anbindung an die Brauchwassererwärmung. Der 1000-Liter-Hygienespeicher mit Solarwärmetauscher speichert die erzeugte Wärme effizient zwischen. Mehr dazu in unserem Magazin: Wasserführender Kamin – lohnt sich das wirklich?
Kann ich den Kamineinsatz selbst aufstellen oder brauche ich einen Fachbetrieb?
Aufgrund der Komplexität des Systems und der Einbindung in die Heizungsanlage empfiehlt sich die Installation durch einen Fachbetrieb. Der Kamineinsatz wiegt 302 kg, der Pufferspeicher 237 kg – eine professionelle Aufstellung ist daher unerlässlich. Zusätzlich sind hydraulische Anschlüsse, die Temperaturdifferenzregelung und die Kesselsicherheitsgruppe fachgerecht zu installieren. Je nach Anschlussvariante können weitere Komponenten notwendig sein.
Welche Wartung benötigt der Hygienespeicher?
Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm. Die Ecoline Vliesisolierung mit Skymantel ist vormontiert und wartungsfrei. Der Wärmetauscher aus Edelstahlwellrohr ist austauschbar, falls nach Jahren ein Wechsel erforderlich wird. Regelmäßige Kontrollen der Anschlüsse und des Betriebsdrucks (3 bar) durch einen Fachmann sind empfehlenswert.
Ist eine externe Zuluft beim Aquatondo 29 Flat PLUS CS möglich?
Ja, der Kamineinsatz kann optional mit externer Zuluft betrieben werden. Dies ist besonders in gut gedämmten Häusern oder bei vorhandenen Lüftungsanlagen sinnvoll. Den erforderlichen Anschlussstutzen mit 125 mm Durchmesser finden Sie separat in unserem Shop. Die externe Zuluft verhindert, dass dem Wohnraum Luft für die Verbrennung entzogen wird.
|
|
Edilkamin – Italienische Heiztechnik seit 1963 Edilkamin ist ein familiengeführter Hersteller mit Hauptsitz in Lainate bei Mailand, der seit 1963 Kaminöfen, Pelletöfen, Kamineinsätze und Heizkessel entwickelt. Die Fertigung erfolgt an sechs europäischen Produktionsstandorten und verbindet hochautomatisierte Prozesse mit italienischer Handwerkskunst. Technologien wie das Fire Control System zur elektronischen Verbrennungssteuerung und das Autoclean-System sorgen für effizientes, emissionsarmes Heizen. |
- Maße ohne Isolierung (H x B x T): 2040 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T): 2090 x Ø 990 x Ø 990 mm
- Gewicht: 237 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 5 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 829 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 19,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 2,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 2085 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 887 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
- Nennwärmeleistung: 28,1 kW
- Nennwärmeleistung wasserseitig: 17,4 kW
- Nennwärmeleistung luftseitig: 10,7 kW
- Wirkungsgrad: 81,5 %
- CO-Emission: 1119 mg/cm³
- Feinstaubemission: 26 mg/m³
- Abgasmassenstrom: 22,9 g/s
- Abgastemperatur am Stutzen: 259 °C
- Maße (H x B x T): 1385 x 990 x 800 mm
- Maße Brennraum (H x B x T): 500 x 780 x 485 mm
- Gewicht: 302 kg
- Ø Rauchrohranschluss: 250 mm
- Max. Länge des Brennmaterials: 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 16 Pa
- Volumen Wassertasche: 90 l
- Volumen Wassertasche: 90 l
Anmelden
Dieses Bundle enthält u.a. folgende Artikel:
| Einzelheiten | Menge | |
|---|---|---|
|
Hygienespeicher SHS 900 (887 Liter) mit 1x Solarwärmetauscher
Schindler + Hofmann
J00164
Volumen:
887 l
|
1 |
|
Kamineinsatz wasserführend Edilkamin Aquatondo 29 CS Flat PLUS
Edilkamin
E656360
|
1 |
- Maße ohne Isolierung (H x B x T): 2040 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T): 2090 x Ø 990 x Ø 990 mm
- Gewicht: 237 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 5 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 829 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 19,6 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 2,8 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 2085 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 887 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
- Nennwärmeleistung: 28,1 kW
- Nennwärmeleistung wasserseitig: 17,4 kW
- Nennwärmeleistung luftseitig: 10,7 kW
- Wirkungsgrad: 81,5 %
- CO-Emission: 1119 mg/cm³
- Feinstaubemission: 26 mg/m³
- Abgasmassenstrom: 22,9 g/s
- Abgastemperatur am Stutzen: 259 °C
- Maße (H x B x T): 1385 x 990 x 800 mm
- Maße Brennraum (H x B x T): 500 x 780 x 485 mm
- Gewicht: 302 kg
- Ø Rauchrohranschluss: 250 mm
- Max. Länge des Brennmaterials: 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 16 Pa
- Volumen Wassertasche: 90 l
- Volumen Wassertasche: 90 l
