Dieses Komplett-Set umfasst folgende Komponenten:
1x Wasserführender Kamineinsatz Schmitzker No4 mit Stahlrahmen 15 kW Kamineinsatz
1x Hygienespeicher SHS 750 + 1 Solarwärmetauscher, inkl. Isolierung

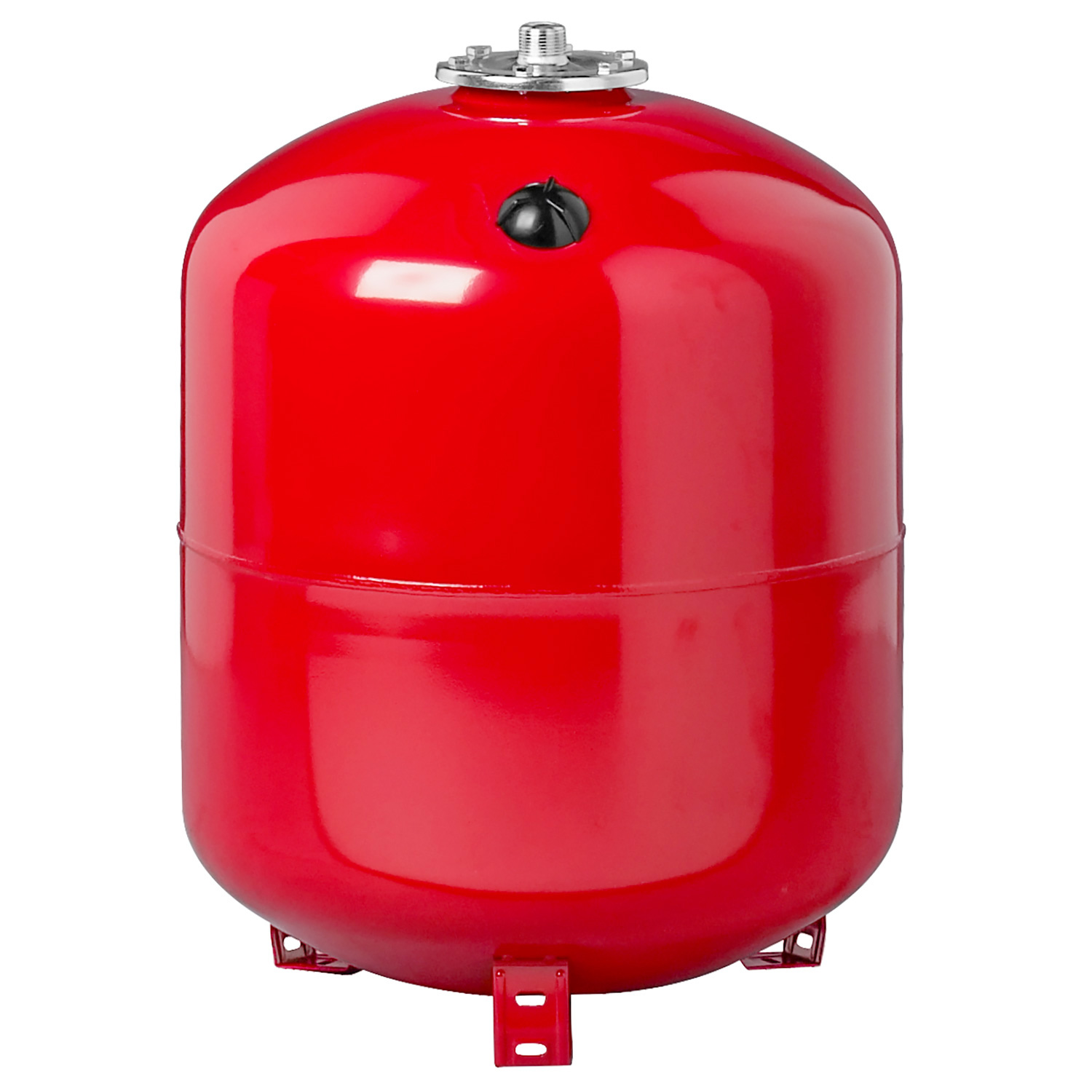

1x Heizungsausdehnungsgefäß 100L, inkl. Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe

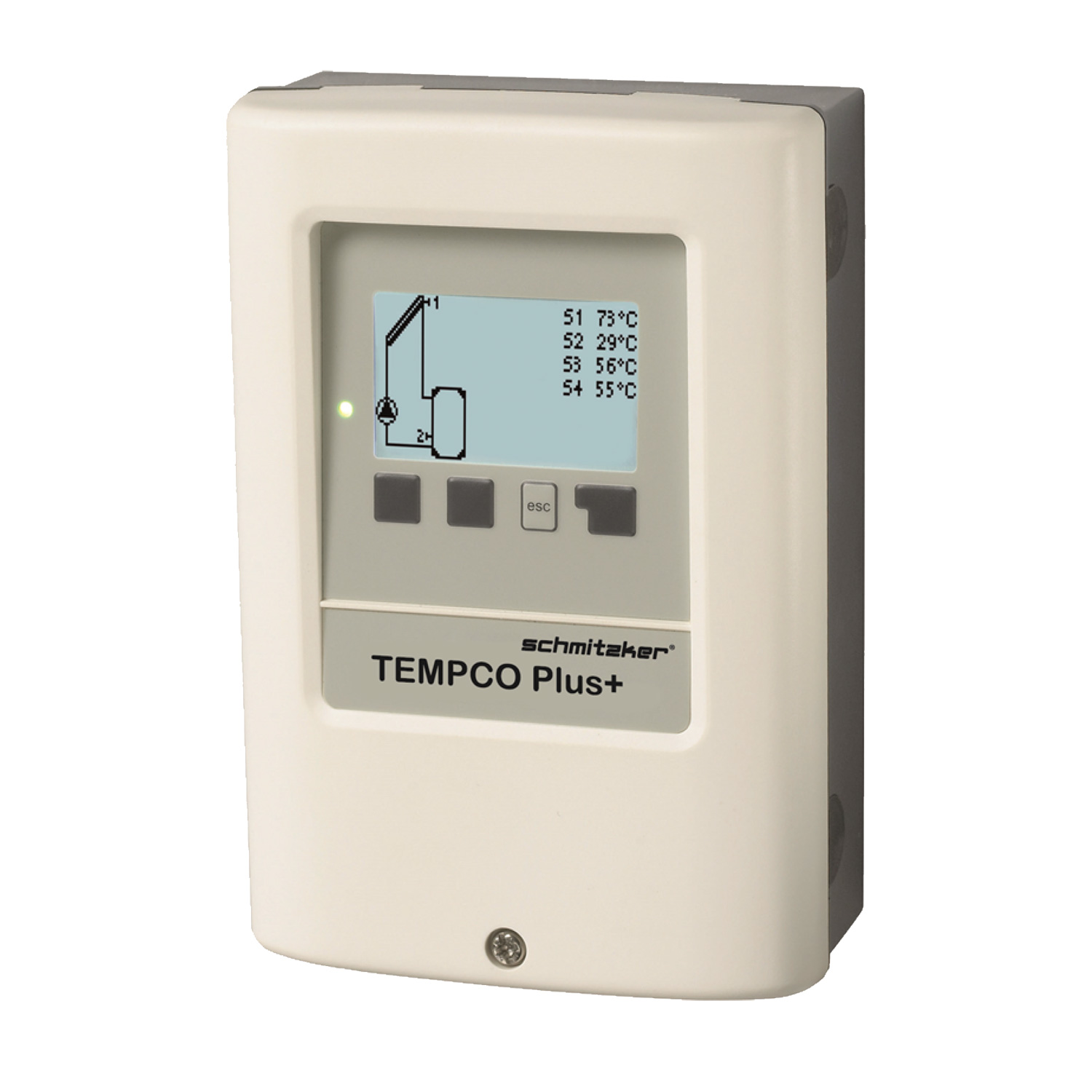

- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+

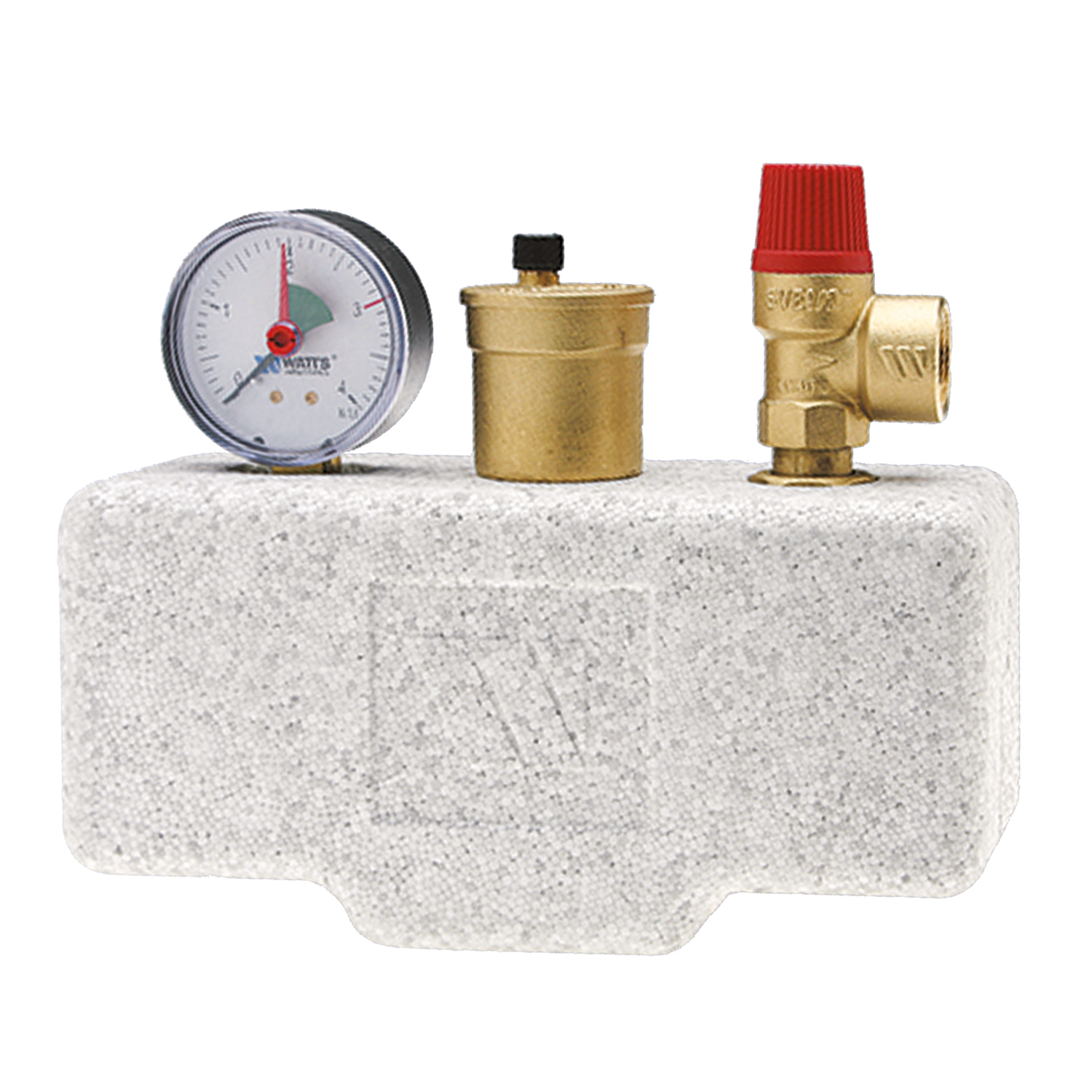

- Kesselsicherheitsgruppe KSG 30 1"

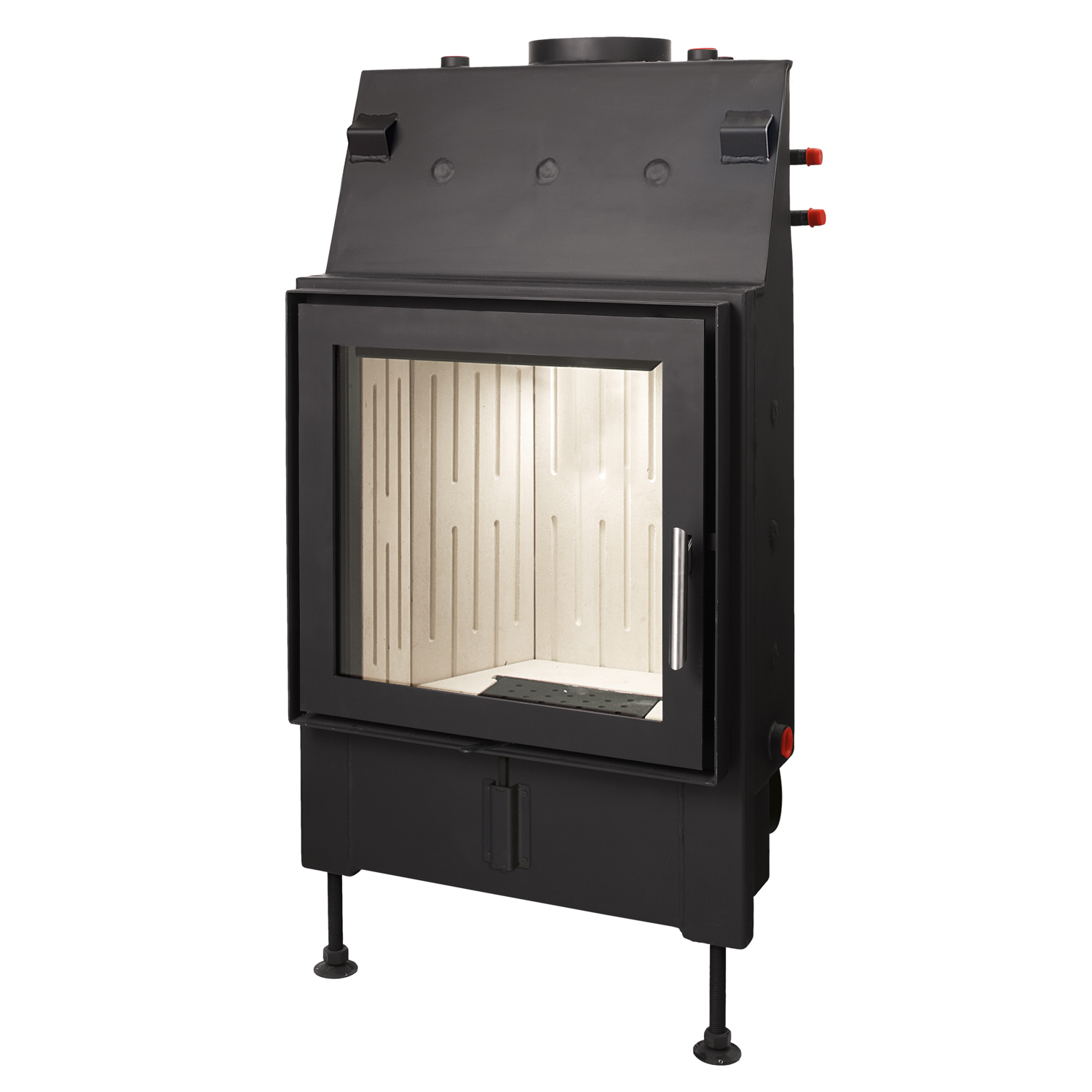

Beschreibung Kamineinsatz:
Der wasserführende Kamineinsatz No4 mit Stahlrahmen überzeugt durch eine hochwertige Verarbeitung und seine erstklassigen technischen Daten. Bei einer Nennleistung von 15 kW erreicht er einen Wirkungsgrad von 83%. Damit gehört dieses Gerät zu den effektivsten in seiner Klasse. Mithilfe eines kombinierten Reglers an der Vorderseite des Ofens lässt sich die Zufuhr von Primär- und Sekundärluft komfortabel mit einem Handgriff steuern. Somit kann der Verbrennungsprozess optimal gestaltet werden.
Das Design des Ofens besticht vor allem durch moderne und klare Linien. Die große Kamintür mit Stahlrahmen macht den Kamineinsatz zum edlen Blickfang. Die integrierte Scheibenspülung bietet dabei einen ungetrübten Blick auf das Flammenspiel. Der Kamineinsatz besitzt außerdem einen Aschetopf zur komfortablen Entfernung der Verbrennungsreste. Für eine lange und leistungsstarke Lebenszeit sorgt der 6 mm starke Brennraum aus massivem Kesselstahl. Der Boden sowie die Innenauskleidung des Brennraumes bestehen aus Schamotte.
Der wasserführende Kamineinsatz No4 von Schmitzker wird inklusive Anschluss für externe Zuluft, thermischer Ablaufsicherung und Überdruck-ventil geliefert.
Besonderheiten des wasserführenden Kamineinsatzes No4:
✓ Integrierte Brennraumauskleidung aus Schamotte
Schamotte ist ein sehr robustes Brennraum-Material und zeichnet sich neben einer guten Wärmeleitung auch durch seine selbstreinigende Wirkung aus. Schamotte bleibt beinahe immer „weiß“ und nimmt auch nach längerem Betrieb keinen Ruß oder andere Verbrennungsreste an.
✓ Integrierte Wassertasche
Der wasserführende Kamineinsatz No4 von Schmitzker ist mit einer
Wassertasche ausgestattet. Dadurch kann der Einsatz an die Zentralheizung angeschlossen werden und am Aufstellort sowie im ganzen Haus für angenehme Wärme sorgen. Neben der Integration in Ihr Heizungssystem ist auch die Anbindung an die Brauchwassererwärmung möglich.
Zulassungen für den wasserführenden Kamineinsatz No4:
✓ DIN EN 13229
✓ BImSchV Stufe II
✓ 15a B-VG für Österreich
✓ Regensburger Norm
✓ Stuttgarter Norm
✓ Münchner Norm

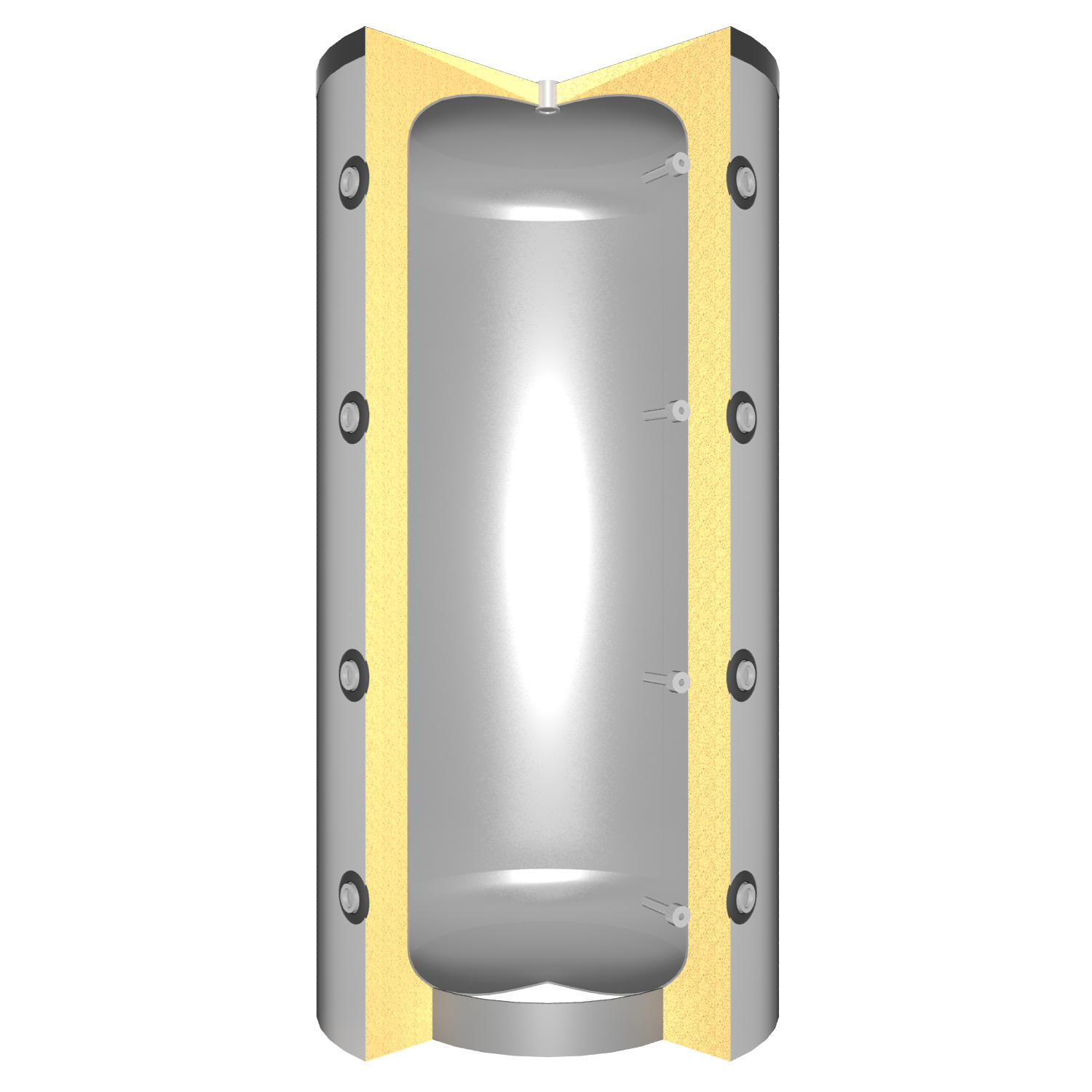

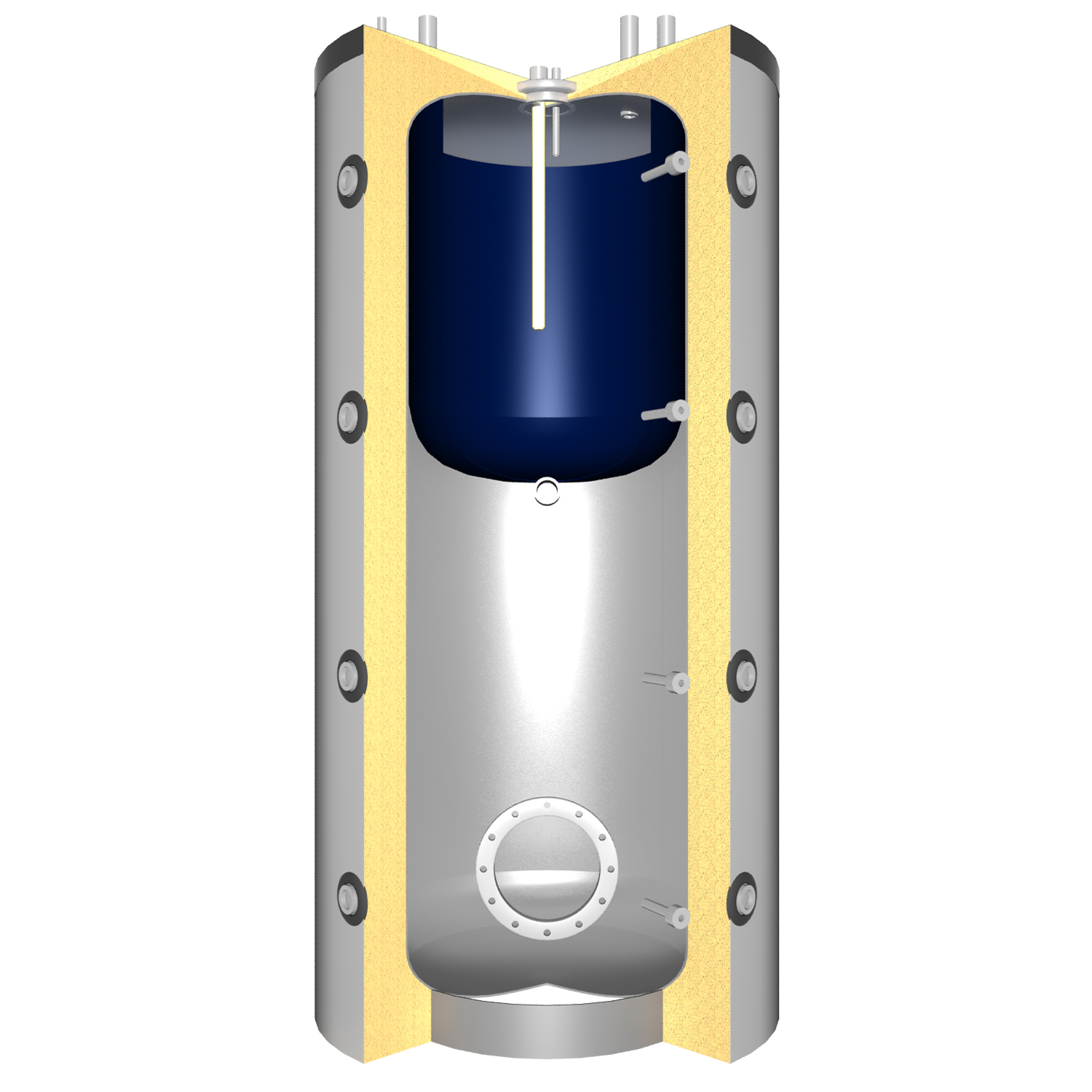

Beschreibung Pufferspeicher:

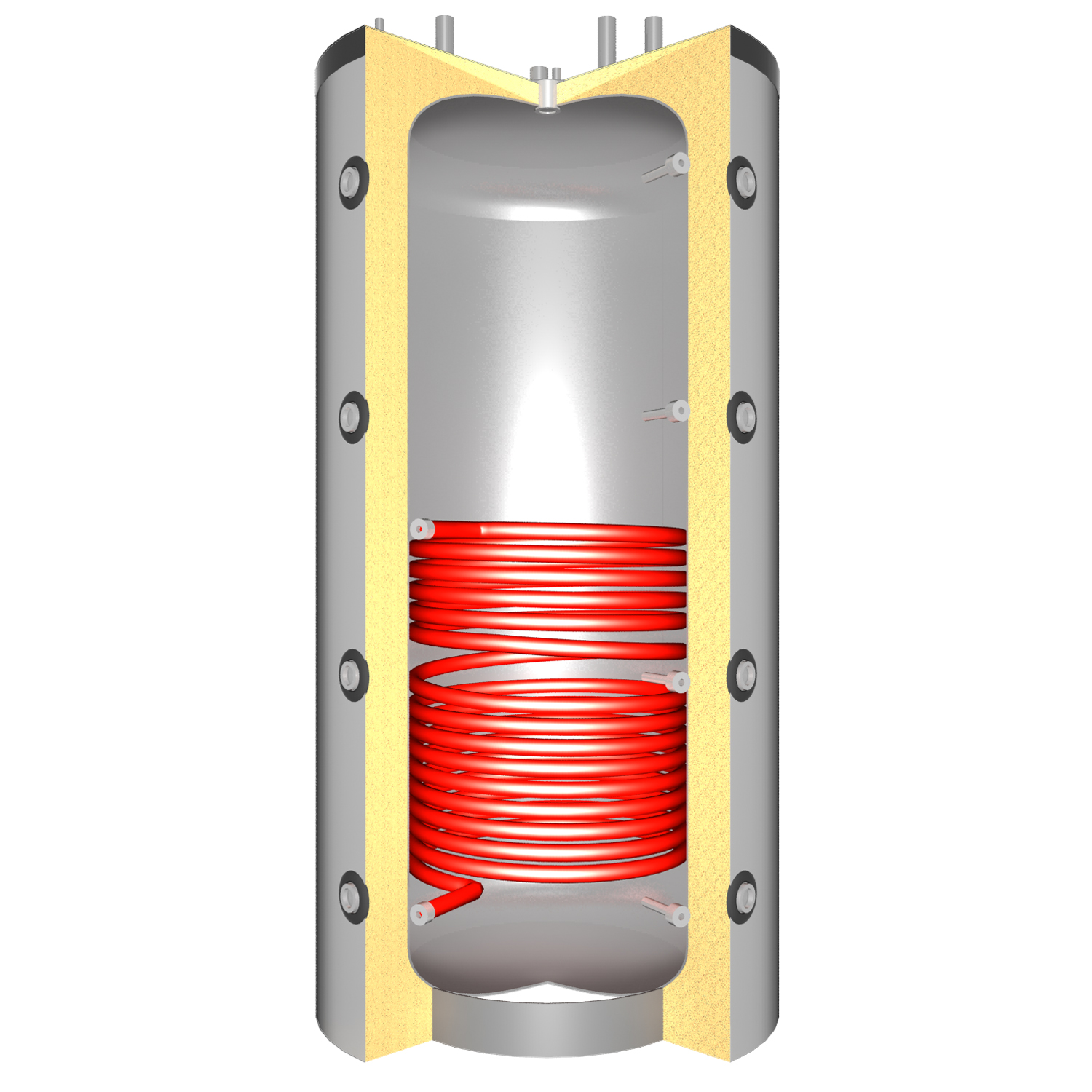

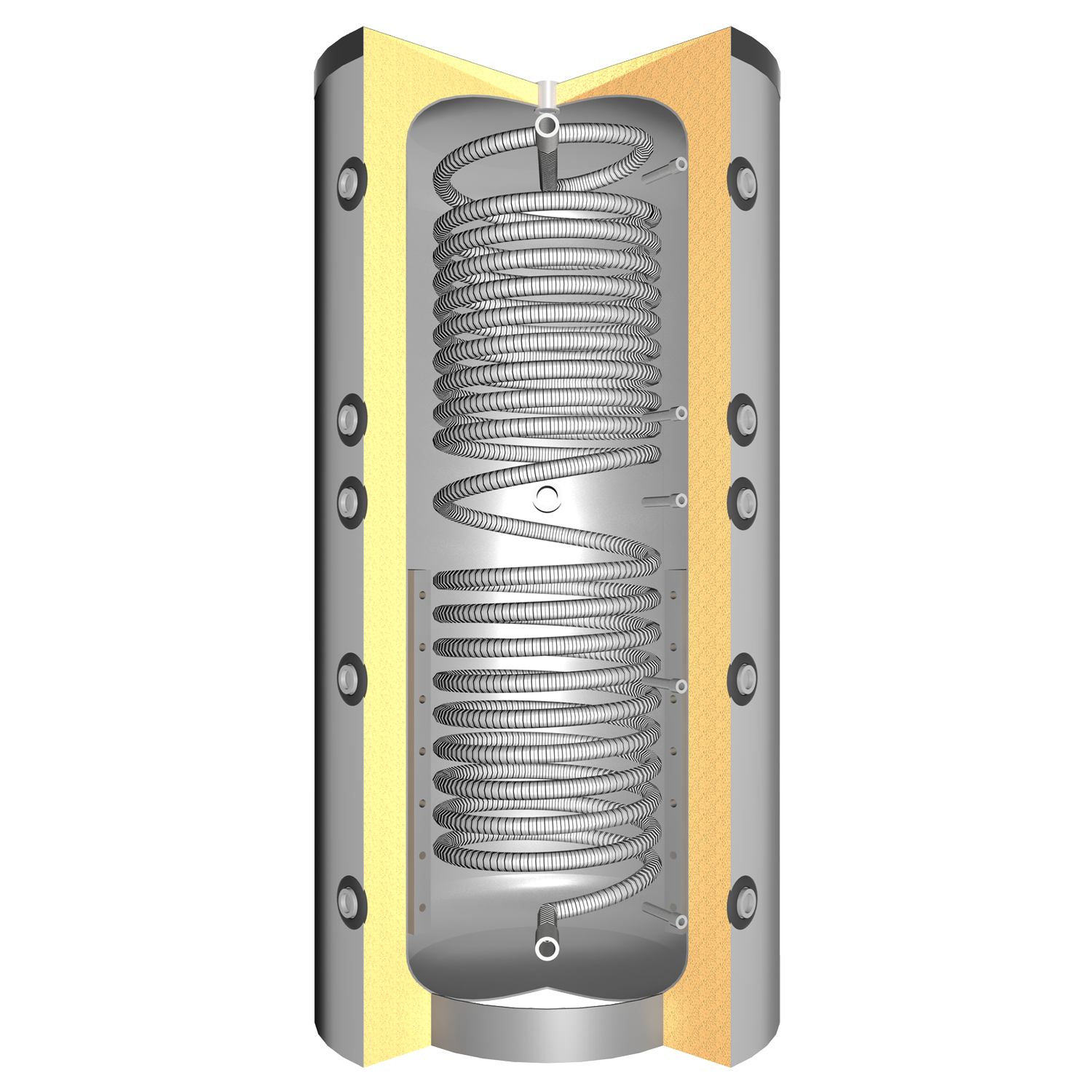

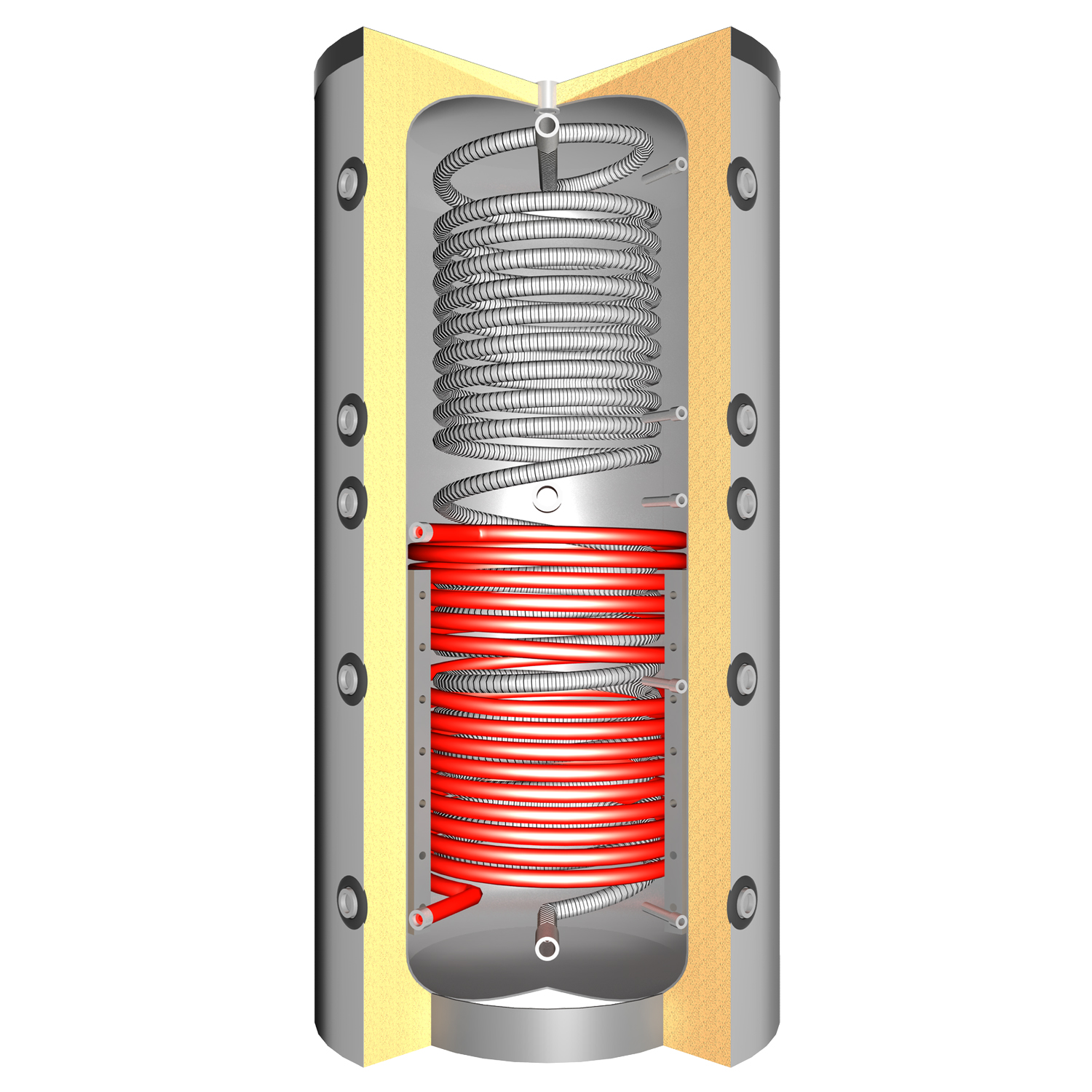

Der hochwertige Pufferspeicher SHS 750 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern, PVA etc. ist kein Problem. Der Glattrohr-Solarwärmetauscher aus Stahl und der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr sind fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Zwei Schichtleitkanäle unterstützen diesen Prozess zusätzlich. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
10x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
5x 0,5 Zoll für Messfühler/Thermometer
2x 1 Zoll für Solarwärmetauscher
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind NICHT Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere wasserführenden Kamineinsätze und Pufferspeicher passend zu Ihrem Installationswunsch.
- Maße ohne Isolierung (H x B x T): 1690 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T): 1740 x Ø 990 x Ø 990 mm
- Gewicht: 204 kg
- Wärmetauscher: 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 5 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 663 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 16,8 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 2,4 m²
- Isolierung: Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher: 7,7 m²
- Kippmaß: 1740 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 718 l
- Volumen Brauchwasserwärmetauscher: 39 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
- Nennwärmeleistung: 15 kW
- Nennwärmeleistung wasserseitig: 12,5 kW
- Nennwärmeleistung luftseitig: 2,5 kW
- Wirkungsgrad: 83 %
- CO-Emission: 910 mg/cm³
- Feinstaubemission: 15 mg/m³
- Abgasmassenstrom: 13,5 g/s
- Abgastemperatur am Stutzen: 217 °C
- Maße (H x B x T): 1085 x 612 x 545 mm
- Maße Sichtfenster (H x B): 544 x XX mm
- Gewicht: 188 kg
- Ø Rauchrohranschluss: 200 mm
- Ø Externe Zuluft: 125 mm
- Max. Länge des Brennmaterials: 40 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Volumen Wassertasche: 52 l
- Lieferumfang: Thermische Ablaufsicherung; höhenverstellbare Füße
- Max. Betriebsdruck: 2,5
