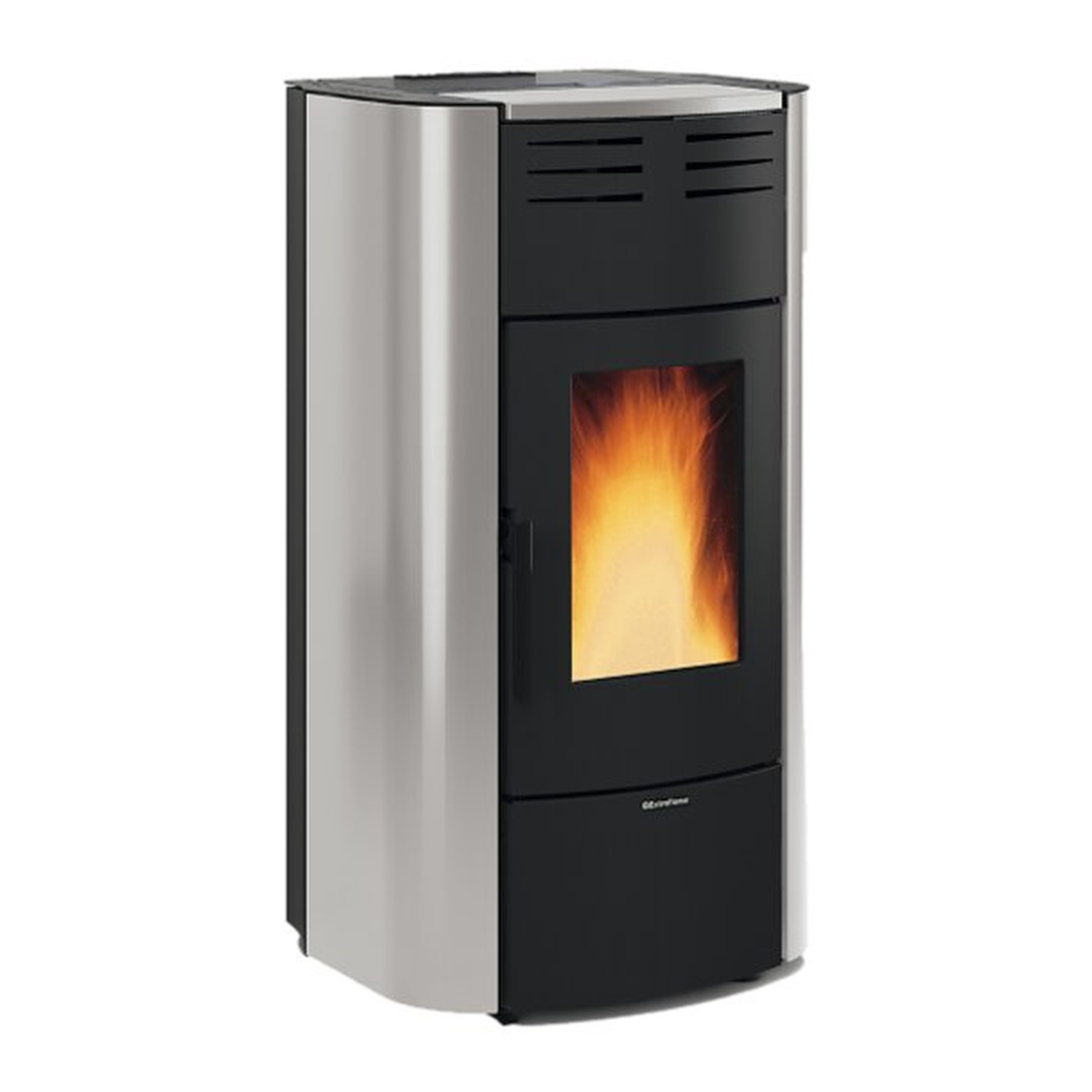

Extraflame RAFFAELLA IDRO H18 5.0.16 - Grau wassergeführter Pelletofen
4.067,43 €
Lieferzeit: 1 bis 2 Wochen
Extraflame RAFFAELLA IDRO H18 5.0.16 - wassergeführter Pelletofen mit 23,6 kW Gesamtleistung
Der Extraflame RAFFAELLA IDRO H18 5.0.16 - wassergeführter Pelletofen ist die effiziente Lösung für alle, die ihr Zuhause komfortabel beheizen und gleichzeitig ihr Heizsystem unterstützen möchten. Mit 23,6 kW Gesamtleistung richtet er sich an anspruchsvolle Haushalte, die Wert auf saubere Verbrennung, einfache Bedienung und hohe Sicherheit legen.
Der Ofen speist einen großen Anteil seiner Energie in den Heizkreislauf ein, sodass Ihre Heizkörper und Fußbodenheizung effizient mitversorgt werden – für angenehm temperierte Räume im ganzen Haus. Er bietet sowohl wasserseitige als auch luftseitige Wärmeabgabe.
Besonderheiten & Vorteile
- Wassergeführte Wärme für Ihr Heizsystem
Der Ofen speist wasserseitig 4,0–17,7 kW in den Heizkreislauf ein, während luftseitig 1,4–5,9 kW in den Aufstellraum abgegeben werden – ideal zur Heizungsunterstützung mit angenehmer Raumwärme. - Integriertes Scheibenreinigungssystem
Hält die Frontverglasung länger frei von Ruß durch einen spezifischen vorgeheizten Luftstrom, sodass Sie die Flamme genießen und seltener reinigen müssen. - IR Touch Fernbedienung mit schwarzem LCD-Display
Steuern Sie Zeiten und Temperaturen intuitiv über die Fernbedienung oder das Display – für Wärme genau dann, wenn Sie sie brauchen. - Zeitthermostat mit 4 täglichen Einstellzeiten
Programmieren Sie bis zu vier verschiedene Heizphasen pro Tag für ein optimales Betriebssystem, das sich Ihrem Tagesablauf anpasst. - Keramikglühkerze für schnelle Zündung
Sorgt für zuverlässiges Anheizen ohne lange Wartezeiten, während die automatische Neuzündung nach Stromausfall den Betrieb selbstständig wieder aufnimmt. - Automatische Regulierung des Rauchsaugers
Hält die Drehzahl des Rauchgasmotors konstant für korrekte Verbrennung und optimalen Wirkungsgrad von 92 %. - Automatischer Ausgleich von Primär- und Sekundärluft
Die elektronische Symmetriesteuerung sorgt für optimale Verbrennung und hohen thermischen Wirkungsgrad bei sauberer Verbrennung. - Rohrbündelwärmetauscher mit manueller Reinigung
Erleichtert die Wartung und sorgt für effizienten Wärmeübergang zwischen Abgasen und Heizwasser. - Ausziehbarer Aschekasten
Vereinfacht die Reinigung erheblich – der Aschekasten lässt sich einfach herausnehmen und entleeren. - Gusstür und dickwandige Stahl-Brennkammer
Die Türen aus hochwertigem Gusseisen verformen sich im Laufe der Zeit nicht und garantieren konstante Abdichtung, während die Brennkammer aus dickwandigem Stahl für Langlebigkeit steht. - Obere Raumlüftung mit eigenem Motor
Bei Bedarf abschaltbar – ideal, wenn Sie es im Wohnbereich besonders ruhig wünschen oder die Wärme gezielt verteilen möchten.
Anwendung & Einsatzbereich
Für die Installation benötigen Sie einen Schornsteinanschluss mit Ø 100 mm hinten und einen erforderlichen Förderdruck von 5 Pa bei Nennlast. Ein externer Zuluftanschluss Ø 50 mm ist vorhanden und empfohlen für effizienten Betrieb. Die Umwälzpumpe mit PWM-Steuerung passt die Leistung bedarfsgerecht an, während Druckwerte bequem über den Druckwandler mit Anzeige am Display eingesehen werden können.
Aufgrund des Gewichts von 214 kg sollten beim Aufstellen und Versetzen immer mindestens zwei Personen beteiligt sein. Planen Sie die Sicherheitsabstände ein: 100 mm seitlich und hinten, 800 mm nach vorn zu brennbaren Materialien. Der 35 kg fassende Pelletbehälter ermöglicht je nach Leistungsstufe eine Brenndauer von 6–29 Stunden am Stück bei einem Verbrauch von 1,2–5,3 kg/h.
Das integrierte Sicherheitssystem umfasst thermische und Wasserdrucksicherungen, ein 3-bar-Sicherheitsventil, Ausdehnungsgefäß, Ablass und Sicherheitsdruckschalter für den Rauchabzug. Diese Schutzfunktionen gewährleisten einen sicheren Anlagenbetrieb und überwachen kontinuierlich alle kritischen Parameter.
Zulassungen & Normen
- BImSchV Stufe 2 - Erfüllt die Anforderungen der 2. Stufe der Bundes-Immissionsschutzverordnung für niedrige Emissionswerte
- CE-Kennzeichnung - Zeigt die Konformität mit den EU-Normen an und ermöglicht die freie Vermarktung auf dem europäischen Markt
- EcoDesign-Richtlinie - Europäische Zertifizierung für umweltfreundliche Biomasse-Heiztechnik
- Flamme Verte - Französisches Siegel der Agentur für Umwelt und Energie für beste Energieeffizienz und höchste Umweltanforderungen
- EN 16510-2-6 - Europäische Norm für Pelletöfen und Pelletkessel
- DIN EN 13384-2 - Deutsche Norm für Schornsteinberechnung bei Mehrfachbelegung
- DIN V 18160-1 - Vorläufige deutsche Norm für Abgasanlagen
- DIN 18896 - Deutsche Norm für Feuerungsanlagen in Gebäuden
- MFeuV-2007 - Muster-Feuerungsverordnung für zulässige Mehrfachbelegung an gemeinsamen Schornsteinen
FAQ: Häufige Fragen zum Extraflame RAFFAELLA IDRO H18 5.0.16 - wassergeführter Pelletofen
Für welche Hausgröße eignet sich der Extraflame RAFFAELLA IDRO H18 5.0.16 - wassergeführter Pelletofen?
Mit 23,6 kW Gesamtleistung und einem maximalen Raumheizvermögen von 677 m³ eignet sich das Gerät für große Häuser. Dies entspricht etwa 270 m² Wohnfläche bei 2,50 m Deckenhöhe. Die wasserseitige Leistung von bis zu 17,7 kW unterstützt effektiv Heizkörper und Fußbodenheizung, während 5,9 kW luftseitig den Aufstellraum beheizen.
Wie lange reicht eine Pelletfüllung und wie hoch ist der Verbrauch?
Der 35 kg fassende Pelletbehälter ermöglicht je nach Leistungsstufe eine Brenndauer von 6 bis 29 Stunden. Der Pelletverbrauch liegt zwischen 1,2 kg/h bei minimaler Leistung und 5,3 kg/h bei maximaler Leistung. Bei mittlerer Nutzung reicht eine Füllung etwa 12-15 Stunden.
Welche Anschlüsse und Voraussetzungen benötige ich für die Installation?
Sie benötigen einen Schornsteinanschluss mit Ø 100 mm hinten und einen Förderdruck von mindestens 5 Pa. Ein externer Zuluftanschluss Ø 50 mm ist vorhanden und empfohlen. Planen Sie Sicherheitsabstände von 100 mm seitlich/hinten und 800 mm nach vorn ein. Das Gewicht von 214 kg erfordert eine stabile Aufstellung zu zweit.
Wie funktioniert die automatische Steuerung und Bedienung?
Das Gerät verfügt über eine IR Touch Fernbedienung und ein schwarzes LCD-Display für intuitive Bedienung. Das integrierte Zeitthermostat ermöglicht bis zu vier tägliche Einstellzeiten. Die automatische Regulierung von Rauchsauger sowie Primär- und Sekundärluft sorgt für optimale Verbrennung ohne manuelles Nachregeln.
Was passiert bei technischen Problemen oder Störungen am Pelletofen?
Häufige Probleme wie unvollständige Verbrennung, Zündprobleme oder Verstopfungen lassen sich oft durch regelmäßige Reinigung vermeiden. Der Ofen verfügt über automatische Sicherheitssysteme und Druckwächter mit Display-Anzeige. Bei Stromausfall startet er automatisch neu. Mehr dazu in unserem Magazin: Pelletofen Troubleshooting: 10 häufige Probleme
Lohnt sich ein wassergeführter Pelletofen gegenüber einem luftgeführten Modell?
Wassergeführte Pelletöfen wie das Gerät bieten den Vorteil, dass sie das gesamte Heizsystem unterstützen können. Mit 17,7 kW wasserseitig speist er deutlich mehr Energie ins Heizsystem als in den Raum (5,9 kW luftseitig). Das macht ihn ideal für die Heizungsunterstützung in größeren Häusern. Mehr dazu in unserem Magazin: Pelletofen mit oder ohne Wasserführung?
|
|
Extraflame – Pelletofen-Spezialist aus Norditalien Extraflame gehört zur Unternehmensgruppe La Nordica-Extraflame und hat sich als einer der führenden Hersteller im Bereich Pelletöfen etabliert. Das Sortiment reicht von raumluftunabhängigen Pelletöfen über wasserführende Modelle bis hin zu Pelletkesseln – gefertigt in fünf Produktionsstätten vollständig in Italien. Typisch sind die Verkleidungen aus handgefertigter Majolika-Keramik oder Naturstein sowie hohe Wirkungsgrade bei niedrigen Emissionen. |

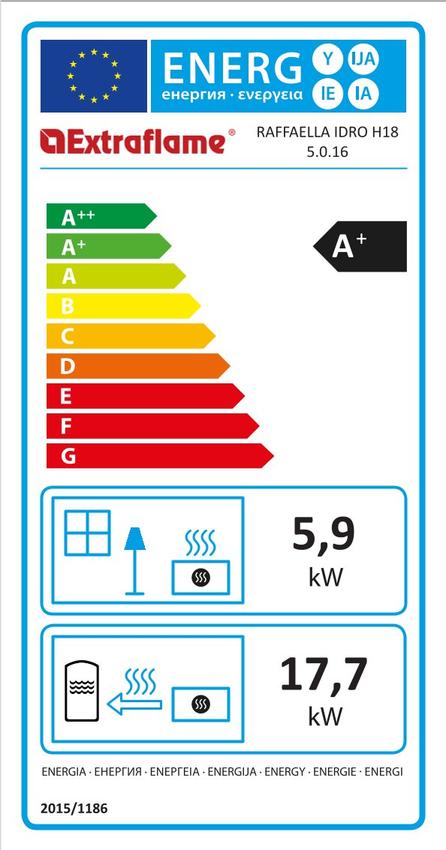

- Nennwärmeleistung: 23,6 kW
- Nennwärmeleistung wasserseitig: 17,7 kW
- Nennwärmeleistung luftseitig: 5,9 kW
- Wirkungsgrad: 92 %
- Max. Raumheizvermögen: 677 m³
- CO-Emission: 170 mg/cm³
- Feinstaubemission: 15 mg/m³
- Abgasmassenstrom: 12,1 g/s
- Abgastemperatur am Stutzen: 202 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm - seitlich 100 mm - vorne 800 mm

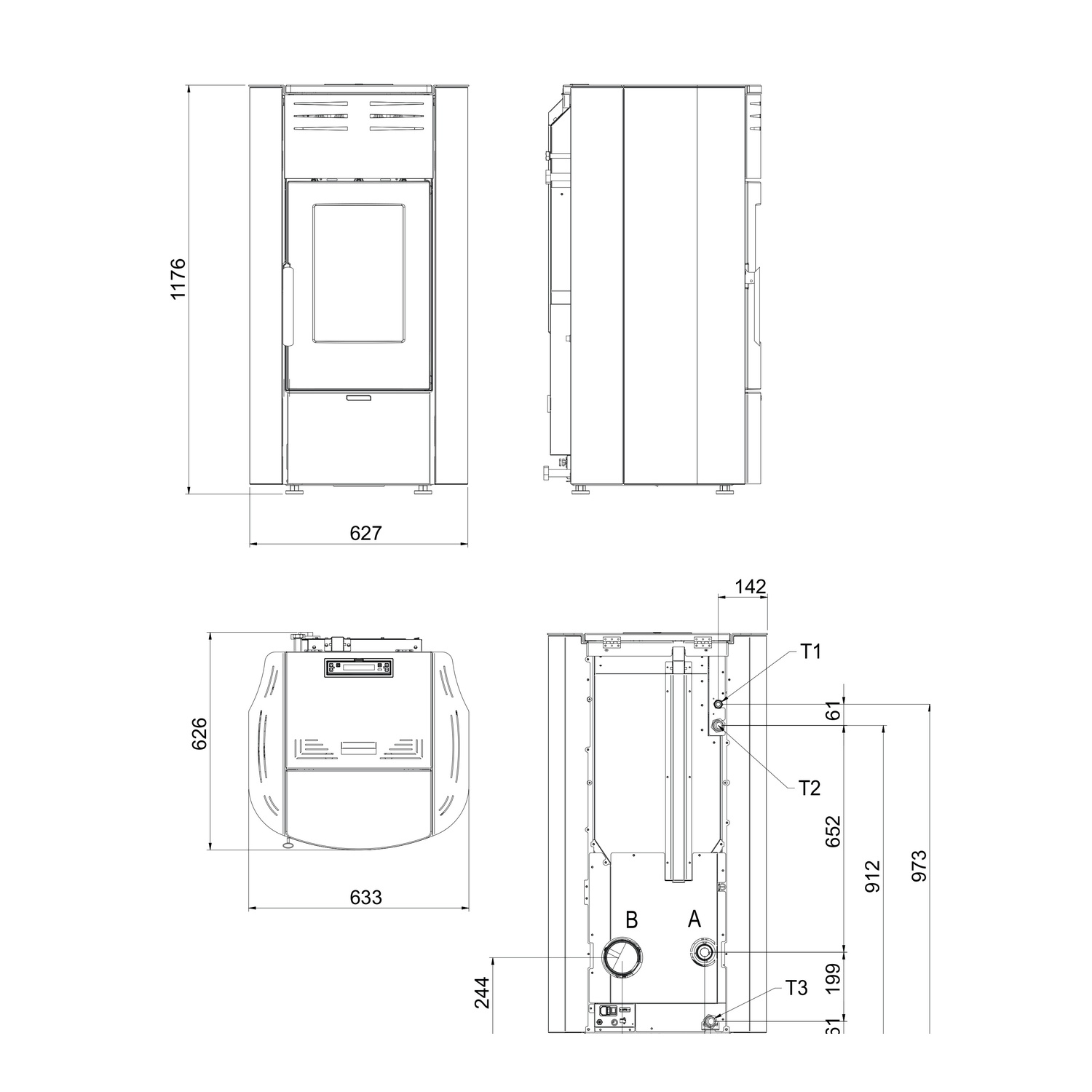

- Maße (H x B x T): 1176 x 633 x 626 mm
- Gewicht: 214 kg
- Ø Rauchrohranschluss: 100 mm
- Richtung Rauchrohranschluss: hinten
- Ø Externe Zuluft: 50 mm
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl, lackiert
- Material Brennraum: Stahl
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Pellets
- Brennstoffverbrauch: 3,2 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 5 Pa
- Thermische Ablaufsicherung inklusive
- Fassungsvermögen Pelletbehälter: 35 kg
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, CE, DIN 18896, EN 13384, EN 16510, EcoDesign-Richtlinie, Flamme Verte, V 18160-1
Anmelden
Zubehör
Lieferzeit: 1 bis 3 Werktage
- Nennwärmeleistung: 23,6 kW
- Nennwärmeleistung wasserseitig: 17,7 kW
- Nennwärmeleistung luftseitig: 5,9 kW
- Wirkungsgrad: 92 %
- Max. Raumheizvermögen: 677 m³
- CO-Emission: 170 mg/cm³
- Feinstaubemission: 15 mg/m³
- Abgasmassenstrom: 12,1 g/s
- Abgastemperatur am Stutzen: 202 °C
- Mindestabstand zu brennbaren Materialien: hinten 100 mm - seitlich 100 mm - vorne 800 mm
- Maße (H x B x T): 1176 x 633 x 626 mm
- Gewicht: 214 kg
- Ø Rauchrohranschluss: 100 mm
- Richtung Rauchrohranschluss: hinten
- Ø Externe Zuluft: 50 mm
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl, lackiert
- Material Brennraum: Stahl
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Pellets
- Brennstoffverbrauch: 3,2 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 5 Pa
- Thermische Ablaufsicherung inklusive
- Fassungsvermögen Pelletbehälter: 35 kg
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Getrennte Primär- und Sekundärluftsteuerung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: BImSchV Stufe 2, CE, DIN 18896, EN 13384, EN 16510, EcoDesign-Richtlinie, Flamme Verte, V 18160-1
Erfüllte Normen, Zulassungen und Richtlinien:
- ✓ BImSchV Stufe 2
- ✓ CE
- ✓ DIN 18896
- ✓ EN 13384
- ✓ EN 16510
- ✓ EcoDesign-Richtlinie
- ✓ Flamme Verte
- ✓ V 18160-1
