Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Speicher + SWT
Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Speicher + SWT
Das Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Speicher + SWT bietet eine komplette Heizlösung für Ihr Zuhause. Dieses wasserführende Kamineinsatz-Set mit großzügigem 1000 L Pufferspeicher versorgt sowohl den Aufstellraum als auch die gesamte Zentralheizung mit effizienter Wärme. Die frontseitige Vollverglasung macht das Feuer zum beeindruckenden Mittelpunkt Ihres Wohnbereichs.

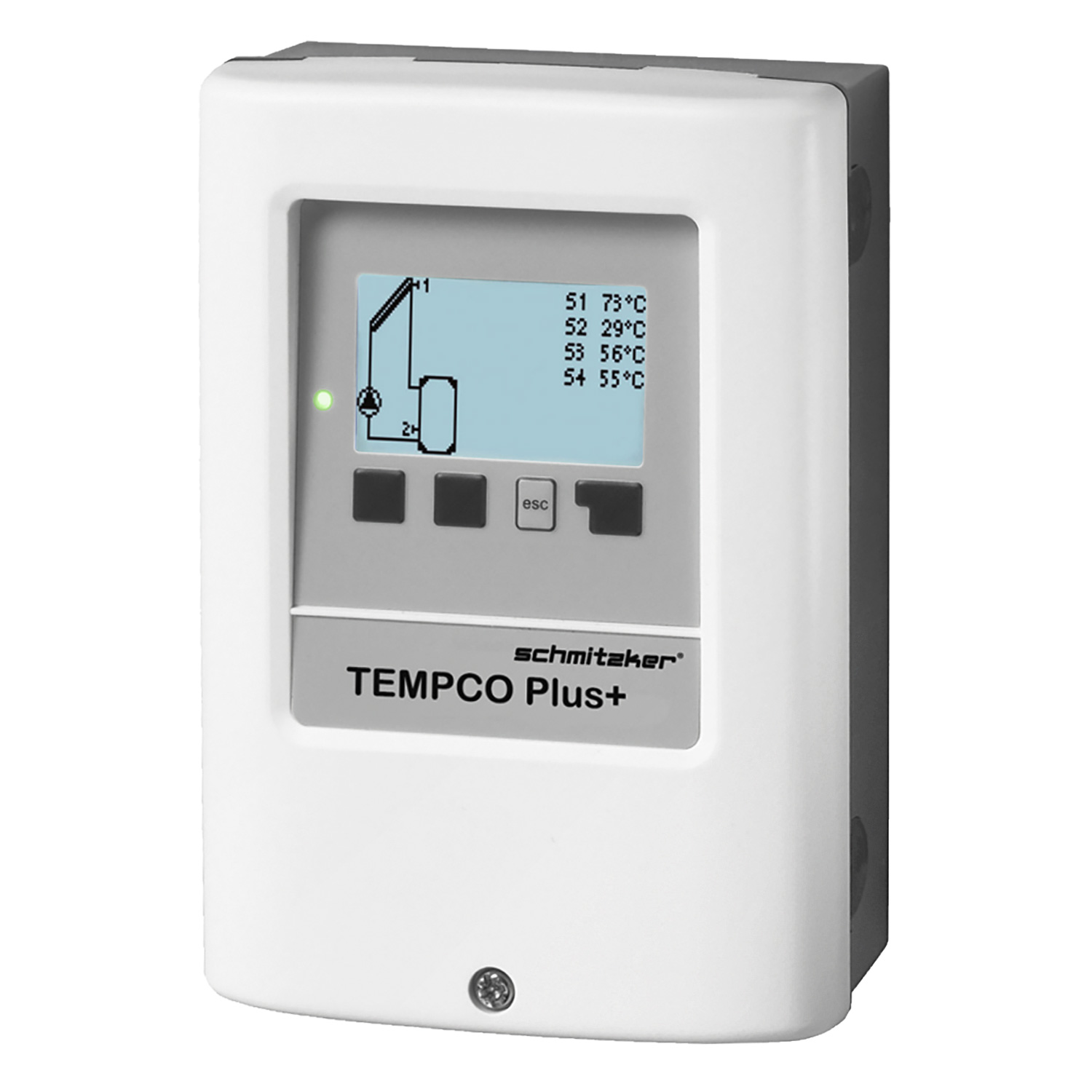

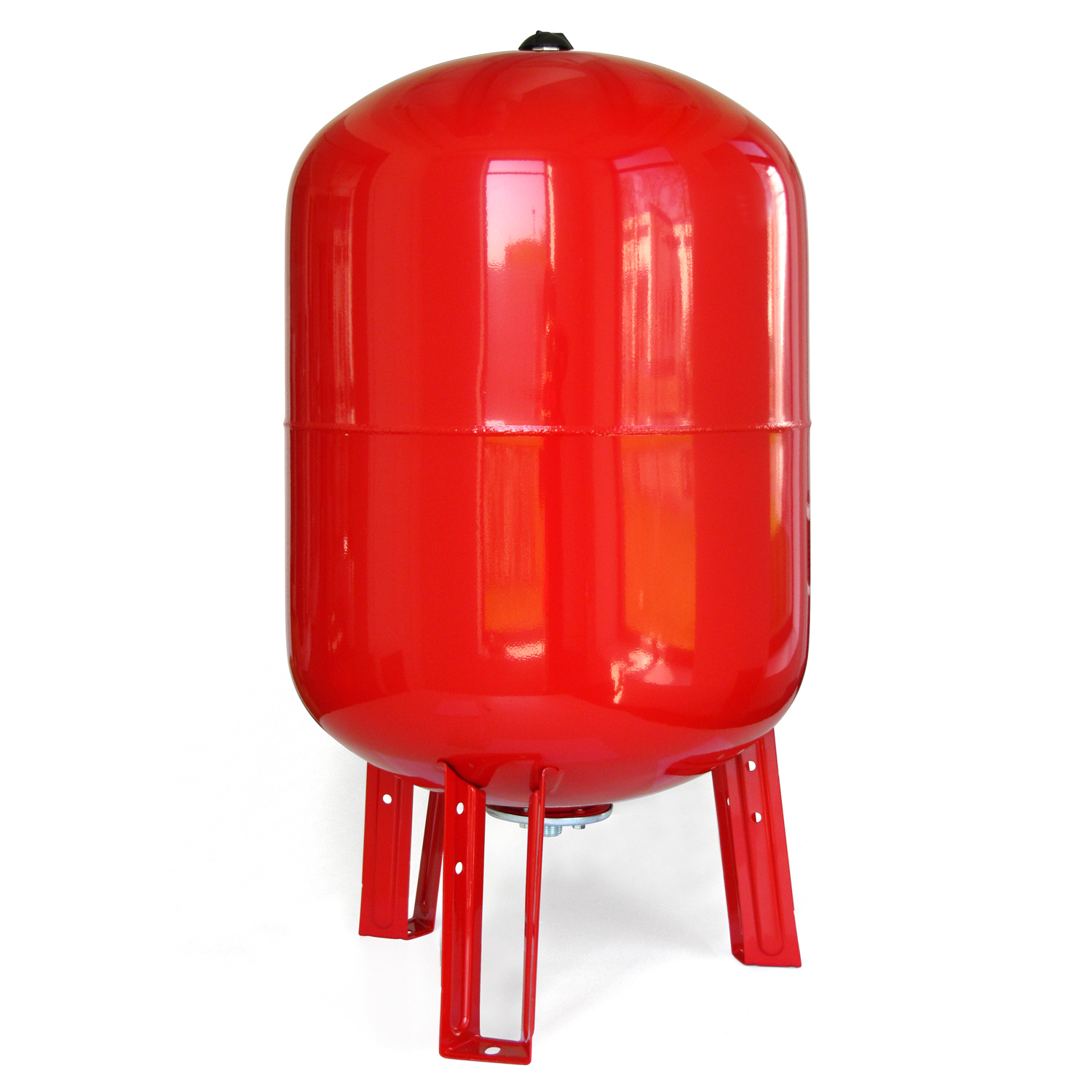

Dieses Komplett-Set umfasst alle notwendigen Komponenten für die professionelle Installation: den wasserführenden Aquatondo 29 Flat PLUS CS 28 kW von Edilkamin, einen Pufferspeicher 1000 L mit Solarwärmetauscher, ein Heizungsausdehnungsgefäß 150 L und alle erforderlichen Anschlusskomponenten. Die Rücklaufanhebung ESBE LTC 341 60 °C mit Hocheffizienzpumpe und die Temperaturdifferenzregelung Schmitzker TEMPCO Plus+ gewährleisten optimale Systemeffizienz.
Besonderheiten & Vorteile

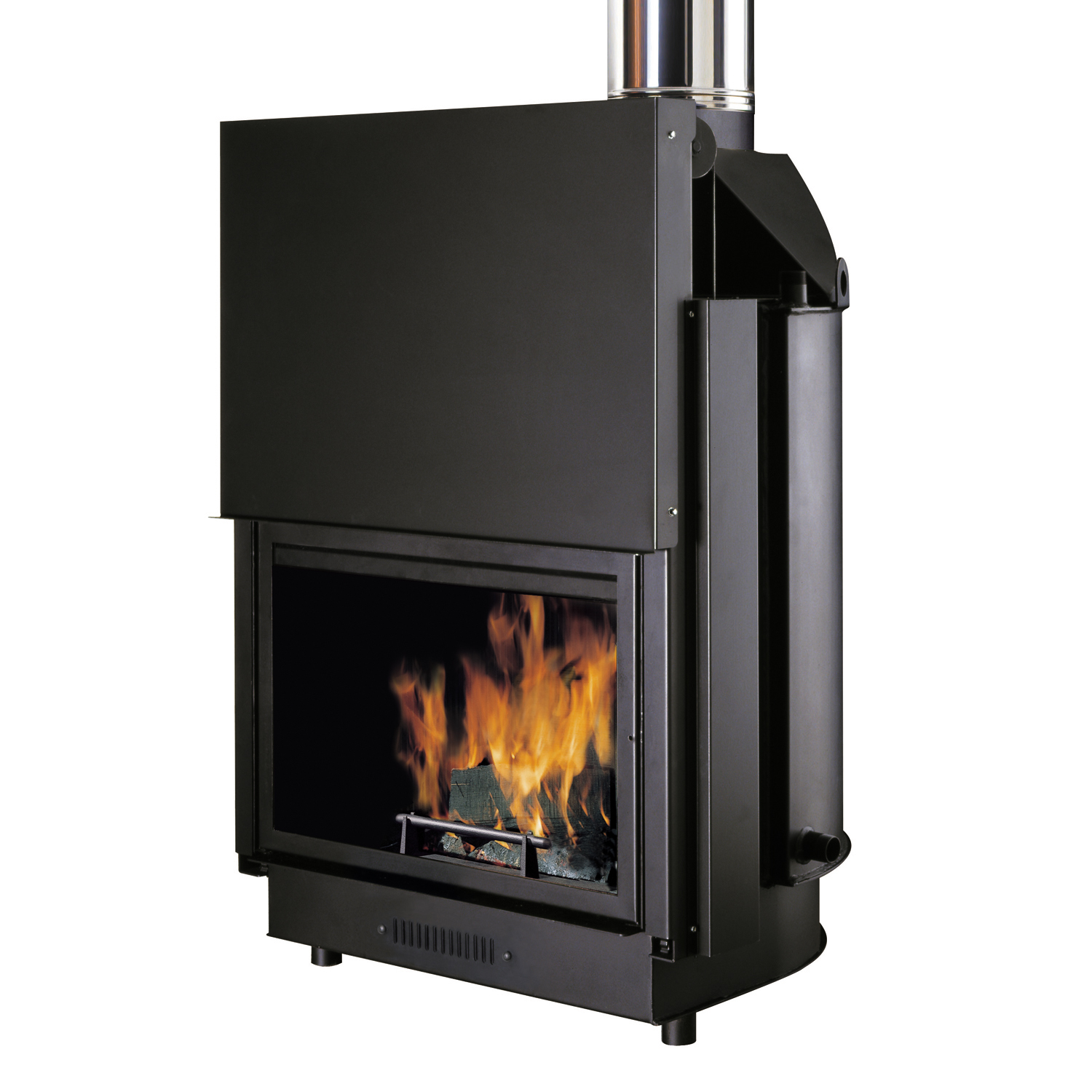

- Frontseitige Vollverglasung
Die große komplett verglaste Schiebetür öffnet sich elegant nach oben und lässt sich zur Reinigung bequem zur Seite schwenken – maximaler Feuerblick bei einfacher Handhabung. - Wassermantel-Technologie
Der Wassermantel umschließt die Brennkammer komplett und eine zusätzliche Wassertasche im Dom sorgt für optimale Wärmeübertragung an das Heizungssystem. - Hochwertige Kesselstahl-Konstruktion
5 mm starker Kesselstahl garantiert Langlebigkeit und Stabilität bei dauerhaft hohen Temperaturen. - Gusseiseneinsätze im Innenraum
Sorgen für eine lange Lebensdauer und gleichmäßige Wärmeverteilung – der integrierte Aschekasten erleichtert die Reinigung. - Scheibenspülung

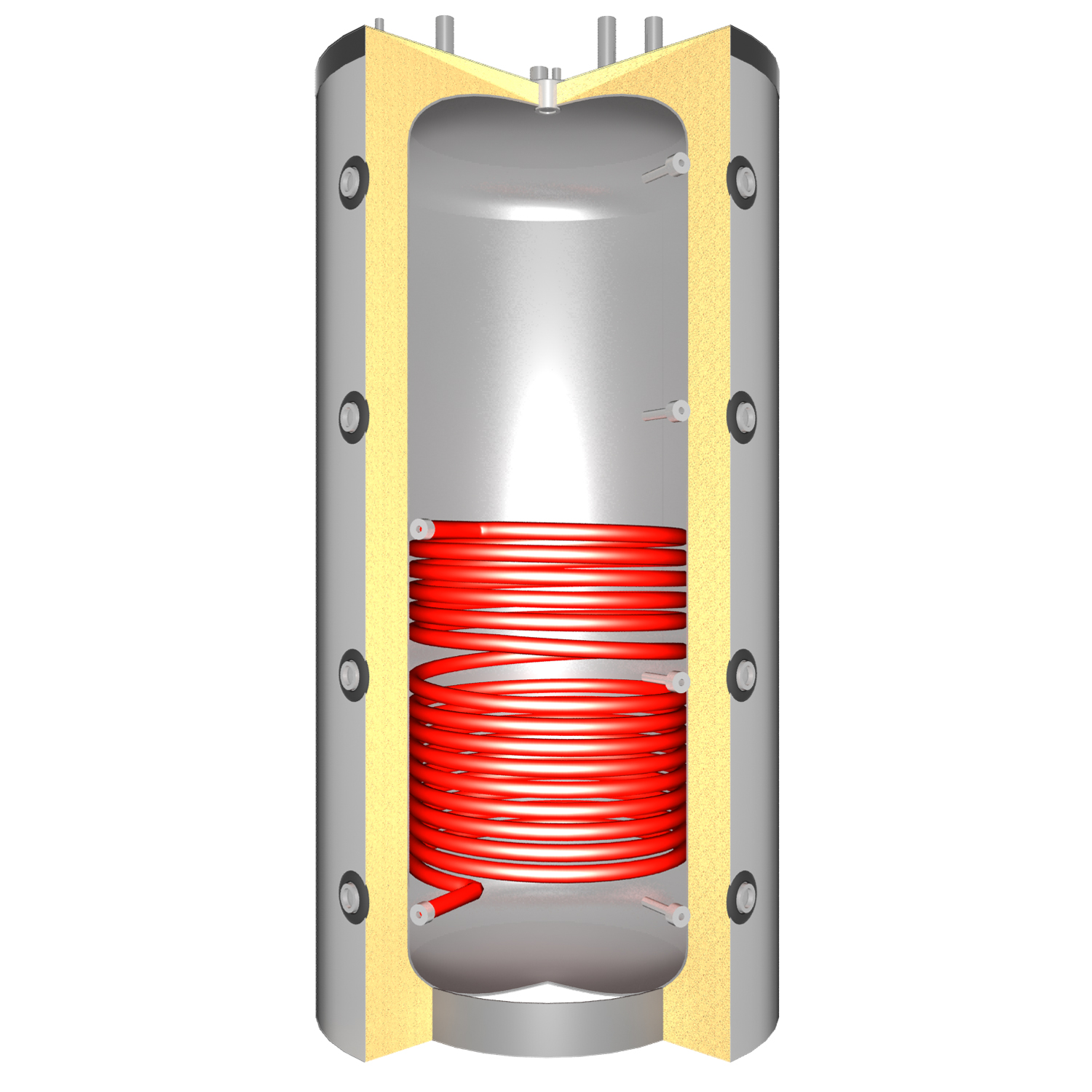

Verhindert das Absetzen von Ruß am Sichtfenster und hält die Verglasung dauerhaft klar. - Pufferspeicher TPSR 1000 mit Solarwärmetauscher
Der 887 L Pufferspeicher mit Ecoline Vliesisolierung speichert Wärme effizient und ermöglicht die Einbindung von Solaranlagen. - Komplettes Anschluss-Set

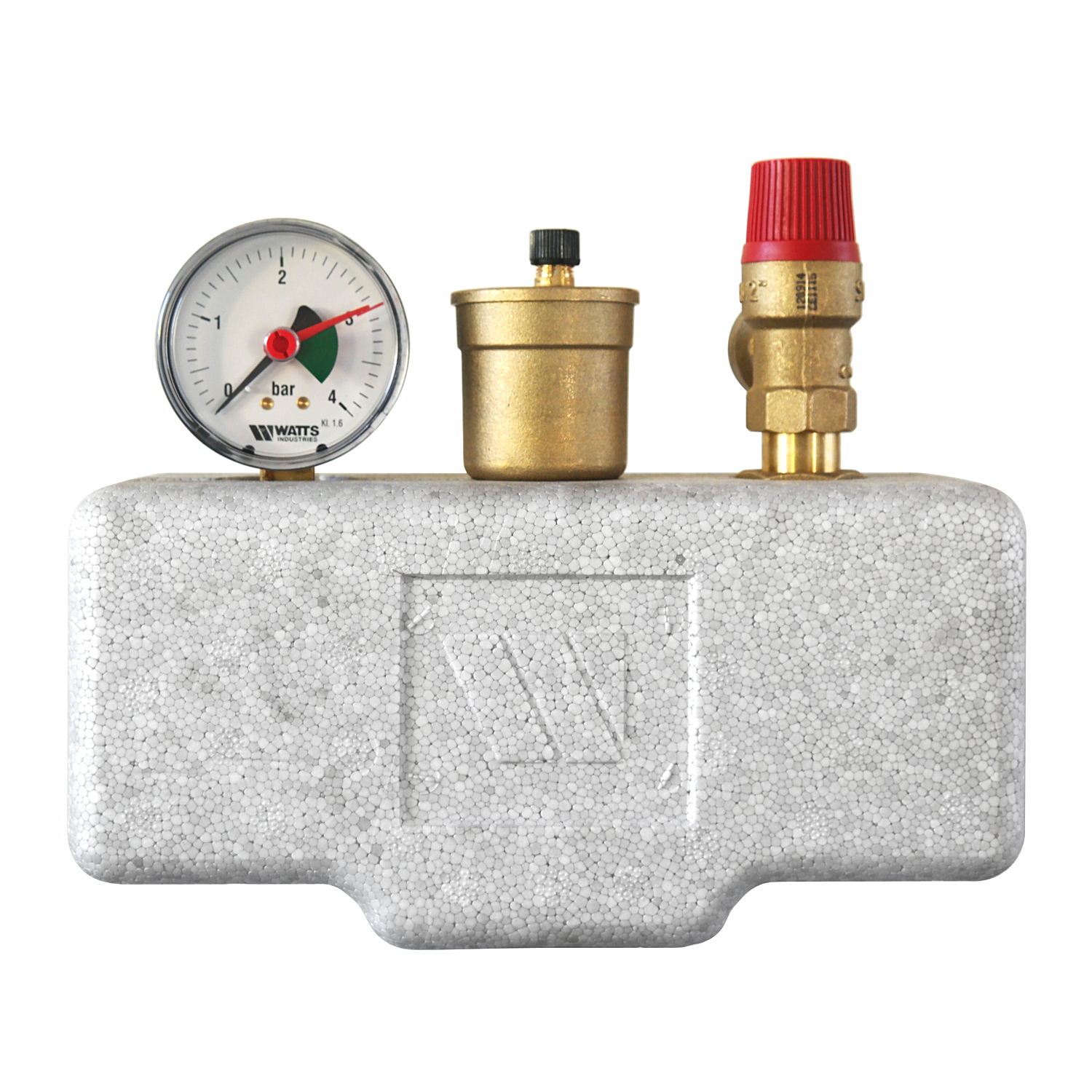

Alle notwendigen Komponenten für die Heizungseinbindung sind enthalten – von Tauchhülsen bis zur Kesselsicherheitsgruppe KSG 30.
Anwendung & Einsatzbereich
Der Kamineinsatz eignet sich für ein Raumvolumen bis ca. 730 m³ und kann sowohl in die Zentralheizung als auch in die Brauchwassererwärmung eingebunden werden. Mit 28,1 kW Nennwärmeleistung (aufgeteilt in 17,4 kW wasserseitig und 10,7 kW luftseitig) versorgt er sowohl den Aufstellort als auch das gesamte Haus mit Wärme. Das System arbeitet mit einem Wirkungsgrad von 81,5 % und erreicht dabei niedrige Emissionswerte.
Die Installation erfolgt in Bauart 2 oder Bauart 1 mit selbstschließender Tür. Der Rauchrohranschluss mit 250 mm Durchmesser ermöglicht den Anschluss an bestehende Schornsteinsysteme. Optional kann der Kamineinsatz mit externer Zuluft betrieben werden – der entsprechende Anschlussstutzen (125 mm) ist separat erhältlich. Die maximale Brennmateriallänge beträgt 60 cm, der notwendige Förderdruck bei Nennwärmeleistung liegt bei 16 Pa.
Der Pufferspeicher verfügt über 8x 1,5 Zoll Speicheranschlüsse, 4x 0,5 Zoll Messfühleranschlüsse sowie je 1x 1 Zoll Vor- und Rücklauf für den Solartauscher. Eine Fühlerklemmleiste ermöglicht die variable Positionierung der Temperaturfühler. Der Einbau einer elektrischen Heizpatrone bis 9,0 kW ist möglich. Mit 173 kg Gewicht und den Maßen 2090 x Ø 990 x Ø 990 mm (mit Isolierung) sollte der Aufstellort entsprechend dimensioniert sein.
Die individuelle Kaminverkleidung kann nach persönlichen Vorstellungen gestaltet werden. Je nach Anschlussvariante und Heizungsanlage können weitere Komponenten wie Rohre oder Schellen erforderlich sein, die nicht im Lieferumfang enthalten sind.
FAQ: Häufige Fragen zum Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Speicher + SWT
Für welche Raumgröße ist das Edilkamin Aquatondo 29 Flat PLUS CS Set + 1000 L Speicher + SWT geeignet?
Das Set eignet sich für ein Raumvolumen bis ca. 730 m³. Mit 17,4 kW wasserseitiger Leistung kann es die Zentralheizung unterstützen und mit 10,7 kW luftseitiger Leistung den Aufstellraum direkt beheizen. In gut gedämmten Häusern reicht diese Leistung für Wohnflächen von etwa 150-200 m².
Welche Brennstoffe kann ich im Aquatondo 29 Flat PLUS CS verwenden?
Der Kamineinsatz ist für Scheitholz mit einer maximalen Länge von 60 cm ausgelegt. Verwenden Sie ausschließlich trockenes, naturbelassenes Holz mit einer Restfeuchte unter 20 %. Geeignete Holzarten sind Buche, Eiche, Esche oder andere Laubhölzer. Mehr dazu in unserem Magazin: Brennholz richtig lagern: Tipps für optimale Trocknung und Lagerung
Kann ich das Komplett-Set selbst installieren oder brauche ich einen Fachbetrieb?
Die Installation eines wasserführenden Kamineinsatzes mit Pufferspeicher erfordert Fachkenntnisse in Heizungs- und Abgastechnik. Ein Heizungsbauer muss die hydraulische Einbindung vornehmen, ein Schornsteinfeger die Abgasführung prüfen und abnehmen. Nur die Kaminverkleidung können Sie als versierter Heimwerker selbst errichten.
Wie funktioniert die Einbindung in meine bestehende Heizungsanlage?
Das Set enthält alle notwendigen Komponenten: Die Rücklaufanhebung ESBE LTC 341 schützt den Kamineinsatz vor zu kaltem Rücklaufwasser, die Temperaturdifferenzregelung TEMPCO Plus steuert die Pumpen automatisch. Der 1000 L Pufferspeicher speichert überschüssige Wärme und gibt sie bedarfsgerecht ab. So wird Ihr Kamin optimal in die Zentralheizung integriert.
Welche Vorteile bietet ein wasserführender Kamin gegenüber einem luftgeführten?
Ein wasserführender Kamin nutzt das Heizungswasser als Wärmeträger und kann so das ganze Haus beheizen, nicht nur den Aufstellraum. Mit dem Pufferspeicher wird Wärme gespeichert und zeitversetzt abgegeben. Dadurch sparen Sie Heizkosten und reduzieren die Abhängigkeit von fossilen Brennstoffen. Mehr dazu in unserem Magazin: Wasserführender Kamin – lohnt sich das wirklich?
Wie oft muss ich den Pufferspeicher warten lassen?
Der TPSR 1000 Pufferspeicher ist wartungsarm konstruiert. Eine jährliche Sichtprüfung der Anschlüsse und Isolierung durch den Heizungsbauer ist empfehlenswert. Die Temperaturfühler sollten alle 2-3 Jahre kalibriert werden. Bei ordnungsgemäßer Installation und Betrieb ist der Speicher über Jahrzehnte zuverlässig.
|
|
Edilkamin – Italienische Heiztechnik seit 1963 Edilkamin ist ein familiengeführter Hersteller mit Hauptsitz in Lainate bei Mailand, der seit 1963 Kaminöfen, Pelletöfen, Kamineinsätze und Heizkessel entwickelt. Die Fertigung erfolgt an sechs europäischen Produktionsstandorten und verbindet hochautomatisierte Prozesse mit italienischer Handwerkskunst. Technologien wie das Fire Control System zur elektronischen Verbrennungssteuerung und das Autoclean-System sorgen für effizientes, emissionsarmes Heizen. |
- Maße ohne Isolierung (H x B x T): 2040 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T): 2090 x Ø 990 x Ø 990 mm
- Gewicht: 173 kg
- Wärmetauscher: 1 Solarwärmetauscher
- Betriebsdruck: 3 bar
- Nettovolumen: 861 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 20,3 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 3,1 m²
- Isolierung: Ecoline Vlies
- Kippmaß: 2085 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 887 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
- Nennwärmeleistung: 28,1 kW
- Nennwärmeleistung wasserseitig: 17,4 kW
- Nennwärmeleistung luftseitig: 10,7 kW
- Wirkungsgrad: 81,5 %
- CO-Emission: 1119 mg/cm³
- Feinstaubemission: 26 mg/m³
- Abgasmassenstrom: 22,9 g/s
- Abgastemperatur am Stutzen: 259 °C
- Maße (H x B x T): 1385 x 990 x 800 mm
- Maße Brennraum (H x B x T): 500 x 780 x 485 mm
- Gewicht: 302 kg
- Ø Rauchrohranschluss: 250 mm
- Max. Länge des Brennmaterials: 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 16 Pa
- Volumen Wassertasche: 90 l
- Volumen Wassertasche: 90 l
Anmelden
Dieses Bundle enthält u.a. folgende Artikel:
| Einzelheiten | Menge | |
|---|---|---|
|
Pufferspeicher TPSR 1000 (887 Liter) mit 1x Solarwärmetauscher
Schindler + Hofmann
J00011
Volumen:
887 l
|
1 |
|
Kamineinsatz wasserführend Edilkamin Aquatondo 29 CS Flat PLUS
Edilkamin
E656360
|
1 |
- Maße ohne Isolierung (H x B x T): 2040 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T): 2090 x Ø 990 x Ø 990 mm
- Gewicht: 173 kg
- Wärmetauscher: 1 Solarwärmetauscher
- Betriebsdruck: 3 bar
- Nettovolumen: 861 l
- Anschluss: siehe Beschreibungstext
- Volumen unterer Wärmetauscher: 20,3 l
- Farbe: grau
- Betriebstemperatur: 95 °C
- Fläche unterer Wärmetauscher: 3,1 m²
- Isolierung: Ecoline Vlies
- Kippmaß: 2085 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 887 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
- Nennwärmeleistung: 28,1 kW
- Nennwärmeleistung wasserseitig: 17,4 kW
- Nennwärmeleistung luftseitig: 10,7 kW
- Wirkungsgrad: 81,5 %
- CO-Emission: 1119 mg/cm³
- Feinstaubemission: 26 mg/m³
- Abgasmassenstrom: 22,9 g/s
- Abgastemperatur am Stutzen: 259 °C
- Maße (H x B x T): 1385 x 990 x 800 mm
- Maße Brennraum (H x B x T): 500 x 780 x 485 mm
- Gewicht: 302 kg
- Ø Rauchrohranschluss: 250 mm
- Max. Länge des Brennmaterials: 60 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 16 Pa
- Volumen Wassertasche: 90 l
- Volumen Wassertasche: 90 l
