ATMOS GSX 50 Set + Solarthermie-Set 2 (11 m²) + 2 Pufferspeicher 1000 L + Hygienespeicher 900 L + SWT
Lieferzeit: 3 bis 4 Wochen
Dieses Komplett-Set umfasst folgende Komponenten:
1x ATMOS GSX 50 Holzvergaserkessel
2x Pufferspeicher TPSM 1000L, inkl. Isolierung
1x Hygienespeicher SHS 900L + 1 Solarwärmetauscher, inkl. Isolierung
1x Heizungsausdehungsgefäß 300L + 1x Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Solarthermie-Set 2 mit 10,11 m² Kollektorfläche bestehend aus:
- 2x Hochleistungs-Vakuum-Röhrenkollektoren WT-B58-30
- 2x Dachhaken-Set Standart 6 (12 Edelstahl Dachhaken)
- 1x Ensol Zweistrang-Solarpumpenstation
- 1x Solar-Temperaturdifferenzregelung SOREL LTDC
- 1x Solarausdehnungsgefäß 24 L
- 1x Verbindungsschlauch, Kappenventil und Halterung für Solarausdehnungsgefäß
- 1x Kanister Solarflüssigkeit 20 Liter
- 1x Kollektorverbinder mit Klemmringverschraubung
Anschlusskomponenten zur Einbindung in die Heizungsanlage:
- Thermische Ablaufsicherung Watts STS20
- Rücklaufanhebung ESBE LTC 261 70°C inkl. Hocheffizienzpumpe
- Kesselsicherheitsgruppe KSG 30
Das hier beschriebene Set wird vom Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) gefördert. Solarkollektoranlagen erhalten bis zu 35 % Förderung auf die Kosten für Anschaffung und Installation! Informieren Sie sich jetzt in unserem BAFA-Ratgeber über die Rahmenbedingungen und das Antragsverfahren.*
Beschreibung Holzvergaserkessel:
Die Atmos GSX Holzvergaserkessel zeichnen sich durch ihre hohe Qualität, sehr robusten Kesselaufbau und die moderne Konstruktion aus. Durch den großen Füllraum können Scheithölzer von einer Länge bis max. 530 mm verwendet werden. Der Kesselkörper wird in Schweißteilen aus bis zu 8 mm Stahlblech gefertigt. Der Füllraum bzw. Brennraum ist mit keramischen Formteilen bestückt und schützt dadurch optimal den Kesselkörper. Die keramischen Formteile im Brennraum können leicht und preiswert erneuert werden und garantieren dadurch eine lange Lebensdauer des Holzvergaserkessels. Die Primär- und Sekundärluft wird auf hohe Temperaturen vorgewärmt, dadurch entstehen niedrigere Abgastemperaturen, hohe Wirkungsgrade und bessere Emissionswerte. Durch die leichte Bedienung und einfache Reinigung ist der Holzvergaserkessel besonders anwenderfreundlich.
Beschreibung Pufferspeicher TPSM 1000:
Der hochwertige Pufferspeicher TPSM 1000 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 9 kW ist möglich.

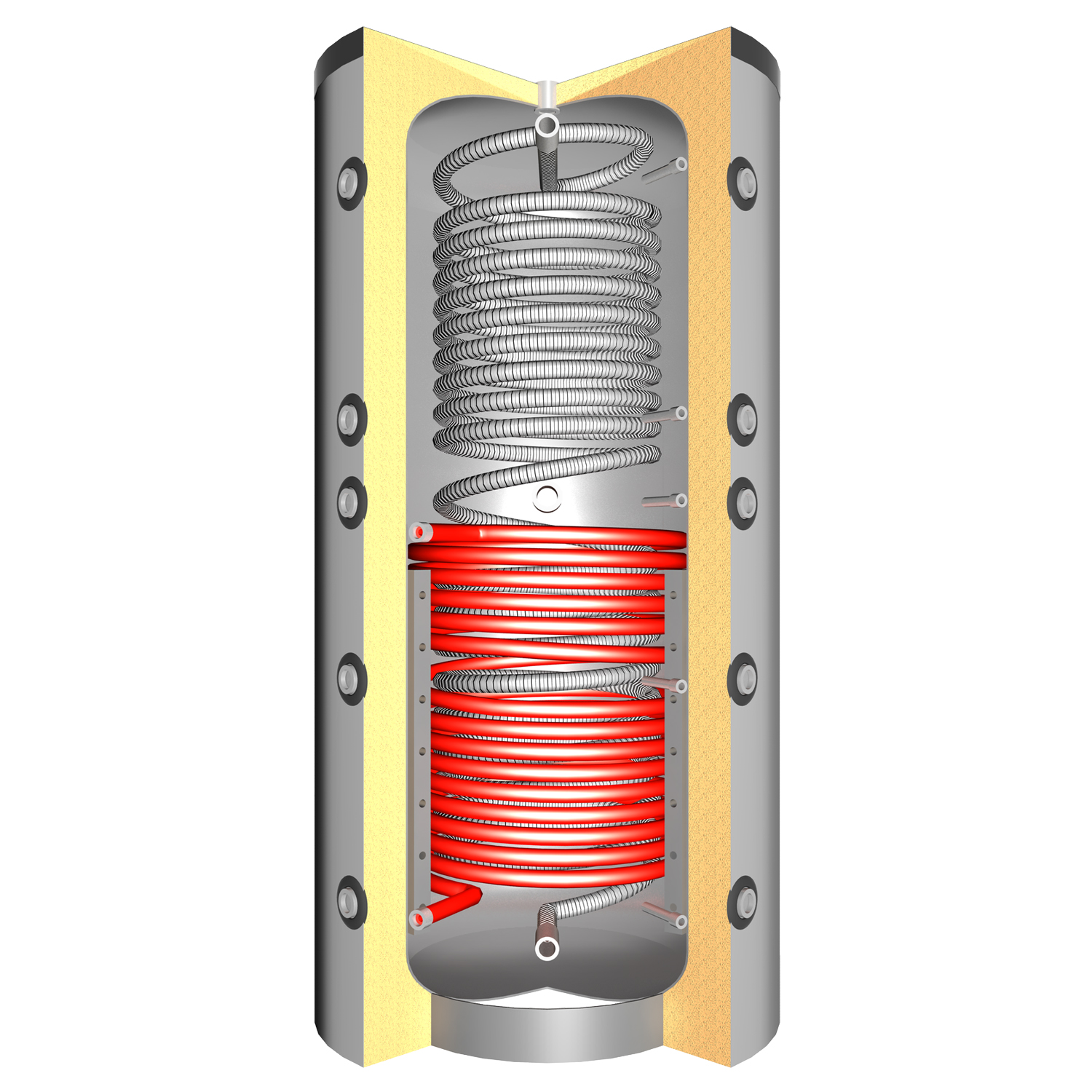

Beschreibung Hygienespeicher SHS 900:
Der hochwertige Pufferspeicher SHS 900 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Solaranlagen, Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern, PVA etc. ist kein Problem. Der Glattrohr-Solarwärmetauscher aus Stahl und der Brauchwasser-Wärmetauscher aus Edelstahlwellrohr sind fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Zwei Schichtleitkanäle unterstützen diesen Prozess zusätzlich. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
10x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
5x 0,5 Zoll für Messfühler/Thermometer
2x 1 Zoll für Solarwärmetauscher
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 9,0 kW ist im dafür vorgesehenen Anschluss möglich.
Beschreibung Solarthermie-Set 2:
Zur Brauchwassererwärmung oder Heizungsunterstützung aus Sonnenenergie empfehlen wir Ihnen die modernen Vakuum-Röhrenkollektoren-Systeme von Westech. Die Kombination aus modernster Heatpipe-Technologie und hochwertigsten Materialien ermöglicht Ihnen eine einfache Installation, maximalen Wirkungsgrad und nahezu unbegrenzte Lebenszeit.
Die Vorteile der Westech-Röhrenkollektoren sind vielseitig. Hochwertige, korrosionsbeständige Materialien wie doppelwandiges Borosilikat-Glas, Kupfer und Aluminium garantieren Ihnen eine lange Lebenszeit der Solartherme. Der Röhrenkollektor arbeitet mit einer trockenen Anbindung der einzelnen Kollektorröhren. Der Wechsel einer Röhre ist sogar im laufenden Betrieb mit wenigen Handgriffen möglich. Die neue Heatpipe-Generation bietet mit Ihrer größeren Übertragungsfläche eine besonders effektive Wärmeübertragung in den Sammlerkasten und bringen somit wesentlich mehr Sonnenergie in den Wärmeträgerkreislauf. Auch optisch ist der Kollektor durch das neue Design, mit Sammlerkasten und Rahmenteilen aus schwarz eloxiertem Aluminium ein Hingucker auf Ihrem Hausdach.
Zertifikate und Prüfungen:
✓ Europa Prüfnorm EN12975
✓ Solar Keymark- von SPF in der Schweiz
✓ Kollektorlistung beim BAFA Deutschland*
✓ ISO9001 Zertifikat
- Dichte
- 1,039 g/cm³
- Gefrierpunkt
- -28 °C
- Inhalt
- 1 Kanister mit 20 Liter Solarflssigkeit
- Viskosität
- 9 mm²/s
- Anschluss
- 1" IG
- Max. Betriebstemperatur
- 130 °C
- Maße (H x B x T)
- 1212 x Ø 650 x Ø 650 mm
- Gewicht
- 51,4 kg
- Anschluss
- 1"
- Temperaturbereich
- -10 °C bis +100 °C
- customOdPlentymarketsProduct15
- 1,5
- Fassungsvermögen
- 300 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebsdruck
- 8
- Maße ohne Isolierung (H x B x T)
- 2040 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T)
- 2090 x Ø 990 x Ø 990 mm
- Gewicht
- 122 kg
- Betriebsdruck
- 3 bar
- Nettovolumen
- 887 l
- Anschluss
- siehe Beschreibungstext
- Farbe
- grau
- Betriebstemperatur
- 95 °C
- Isolierung
- Ecoline Vlies
- Kippmaß
- 2085 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 887 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Maße ohne Isolierung (H x B x T)
- 2040 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T)
- 2090 x Ø 990 x Ø 990 mm
- Gewicht
- 237 kg
- Wärmetauscher
- 1 Solarwärmetauscher, 1 Brauchwasserwärmetauscher
- Betriebsdruck
- 3 bar
- Lieferumfang
- 5 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen
- 829 l
- Anschluss
- siehe Beschreibungstext
- Volumen unterer Wärmetauscher
- 19,6 l
- Farbe
- grau
- Betriebstemperatur
- 95 °C
- Fläche unterer Wärmetauscher
- 2,8 m²
- Isolierung
- Ecoline Polyesterfaser-Vlies
- Fläche Brauchwasserwärmetauscher
- 7,7 m²
- Kippmaß
- 2085 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 887 l
- Volumen Brauchwasserwärmetauscher
- 39 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Maße (H x B x T)
- 163 x 52 x 52 mm
- Leistungsaufnahme
- 0,5-2,5 W
- Spannung
- 240 V
- Lieferumfang
- 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich
- 0 °C - 40 °C
- Betriebstemperatur
- 40 °C
- Modell
- TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage
- Wandmontage, optional Schalttafeleinbau
- Schutzart
- IP40
- Schutzklasse
- II
- Länge
- 100 mm
- Maße (H x B x T)
- XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur
- 500 °C
- Max. Betriebstemperatur
- 500 °C
- Max. Betriebsdruck
- 8
- Maße (H x B x T)
- 489 x XX x XX mm
- Gewicht
- 4 kg
- Anschluss
- 3/4 Zoll
- Durchmesser
- 280 mm
- Fassungsvermögen
- 24 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebstemperatur
- 140 °C
- Anschluss
- 3/4"
- Länge des Kapillarrohrs
- 1,3 m
- Länge
- 175 mm
- Gewicht
- 0,5 kg
- Materialstärke
- 5
- Maße (H x B x T)
- 254 x 213 x 118 mm
- Gewicht
- 45751 kg
- Pumpe
- Hocheffizienzpumpe 6 m
- Anschluss
- 1"
- Empfohlene Kesselleistung
- 50 kW
- Maße (H x B x T)
- 440 x 280 x 150 mm
- Spannung
- 230 V
- Durchflussmenge
- 14 l
- Anschluss
- AG 3/4 Zoll
- Isolierung
- EPP
- Max. Förderhöhe
- 6 m
- Schutzklasse
- IP 42
- Sicherheitsventil
- 6 bar
- Max. Betriebsdruck
- 6
- Betriebsdruck
- 3 bar
- Temperaturbereich
- -10-115°C
- Betriebstemperatur
- 115 °C
- Isolierung
- Polystrol-Halbschalen
- Max. Betriebstemperatur
- 115 °C
- Nennwärmeleistung
- 49 kW
- Wirkungsgrad
- 90,6 %
- CO-Emission
- 124 mg/cm³
- Feinstaubemission
- 10 mg/m³
- Abgasmassenstrom
- 25 g/s
- Abgastemperatur am Stutzen
- 165 °C
- Maße (H x B x T)
- 1563 x 678 x 1042 mm
- Gewicht
- 527 kg
- Ø Rauchrohranschluss
- 150 mm
- Max. Länge des Brennmaterials
- 53 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 25 Pa
- Volumen Wassertasche
- 120 l
- Min. Rücklauftemperatur
- 65 °C
- Temperaturbereich
- 75 °C bis 95 °C
- Siedepunkt
- 150 °C
- Volumen Füllraum
- 220 dm³
- Anschluss
- 1/2"
- Betriebsdruck
- 12 bar
- Anschluss
- 3/8"
- Temperaturbereich
- 110 °C
- Max. Betriebsdruck
- 10
