Aquaflam Vario Kalmar Basic Olive Set + Solarthermie-Set 2 (11 m²) + Kombispeicher THKE 600 + SWT
Lieferzeit: 3 bis 4 Wochen
Dieses Komplett-Set umfasst folgende Komponenten:
1x Wasserführender Kaminofen Aquaflam Vario Kalmar Basic Olive
1x Kombispeicher THKE 600 mit 150 l Brauchwasser + 1 Solarwärmetauscher

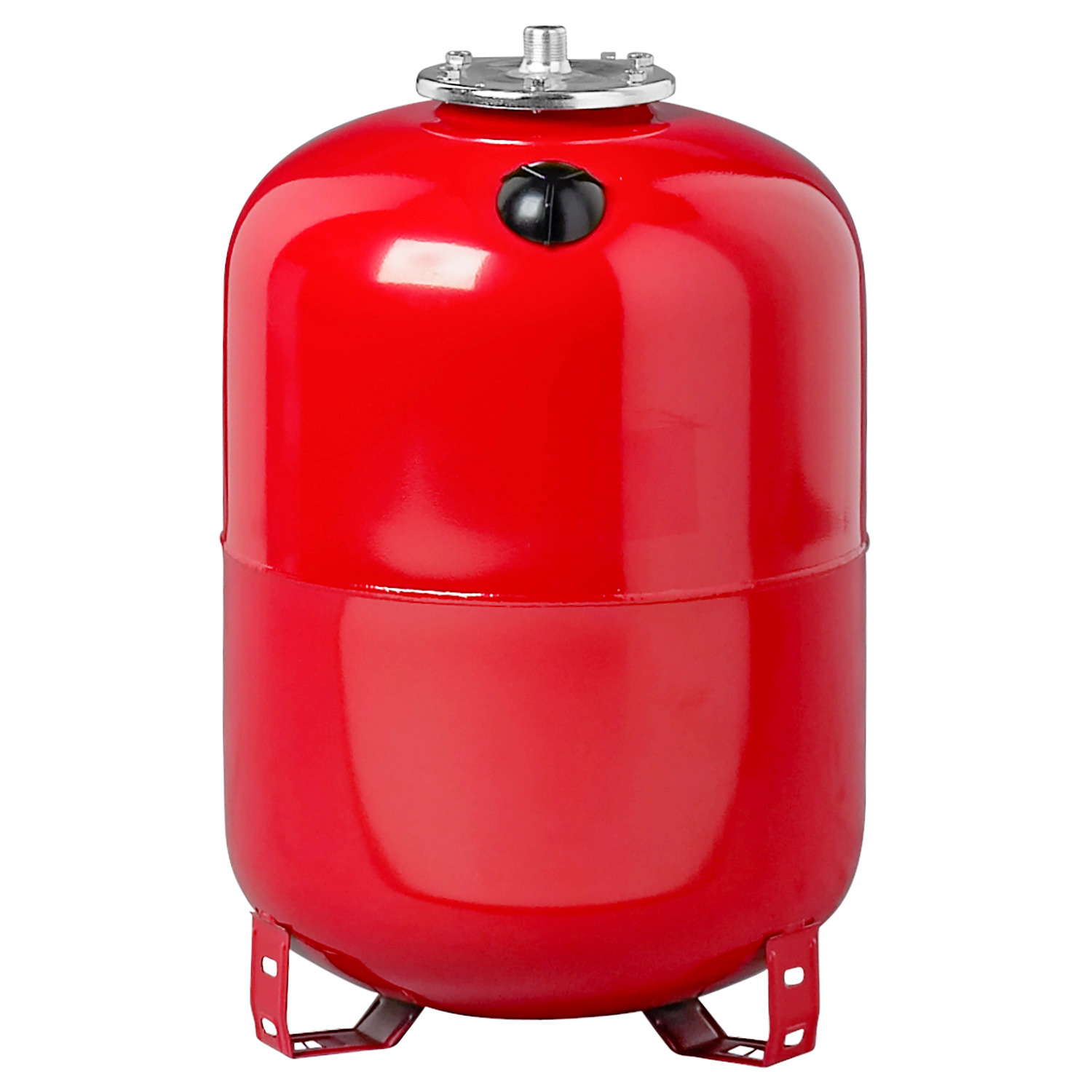

1x Heizungsausdehnungsgefäß 80 L + 1x Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Solarthermie-Set 2 mit 11 m² Kollektorfläche bestehend aus:
- 2x Hochleistungs-Vakuum-Röhrenkollektoren WT-B58-30
- 2x Dachhaken-Set Standart 6 (12 Edelstahl Dachhaken)

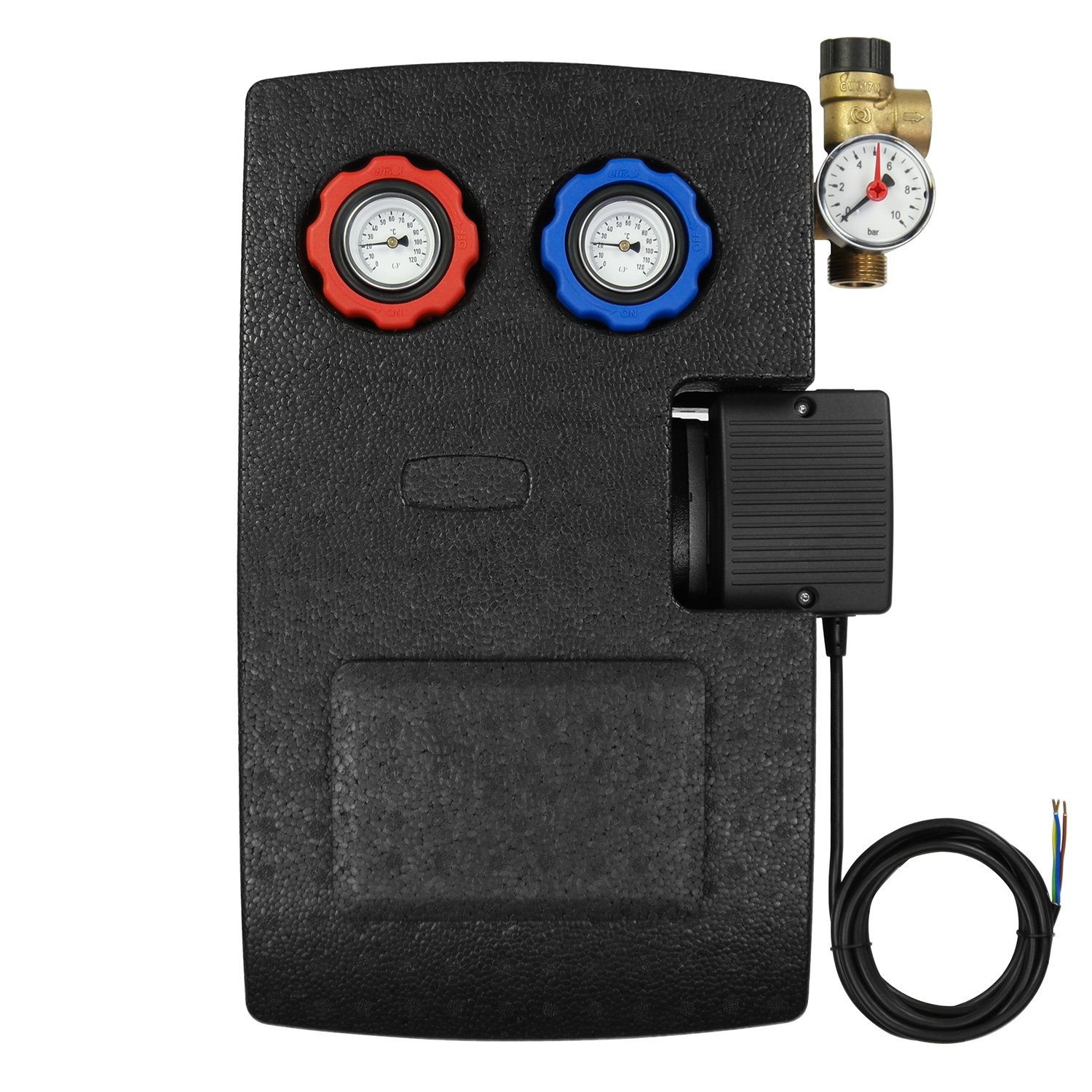

- 1x Sunex Zweitstrang-Solarpumpenstation Hydra GPS II PWM

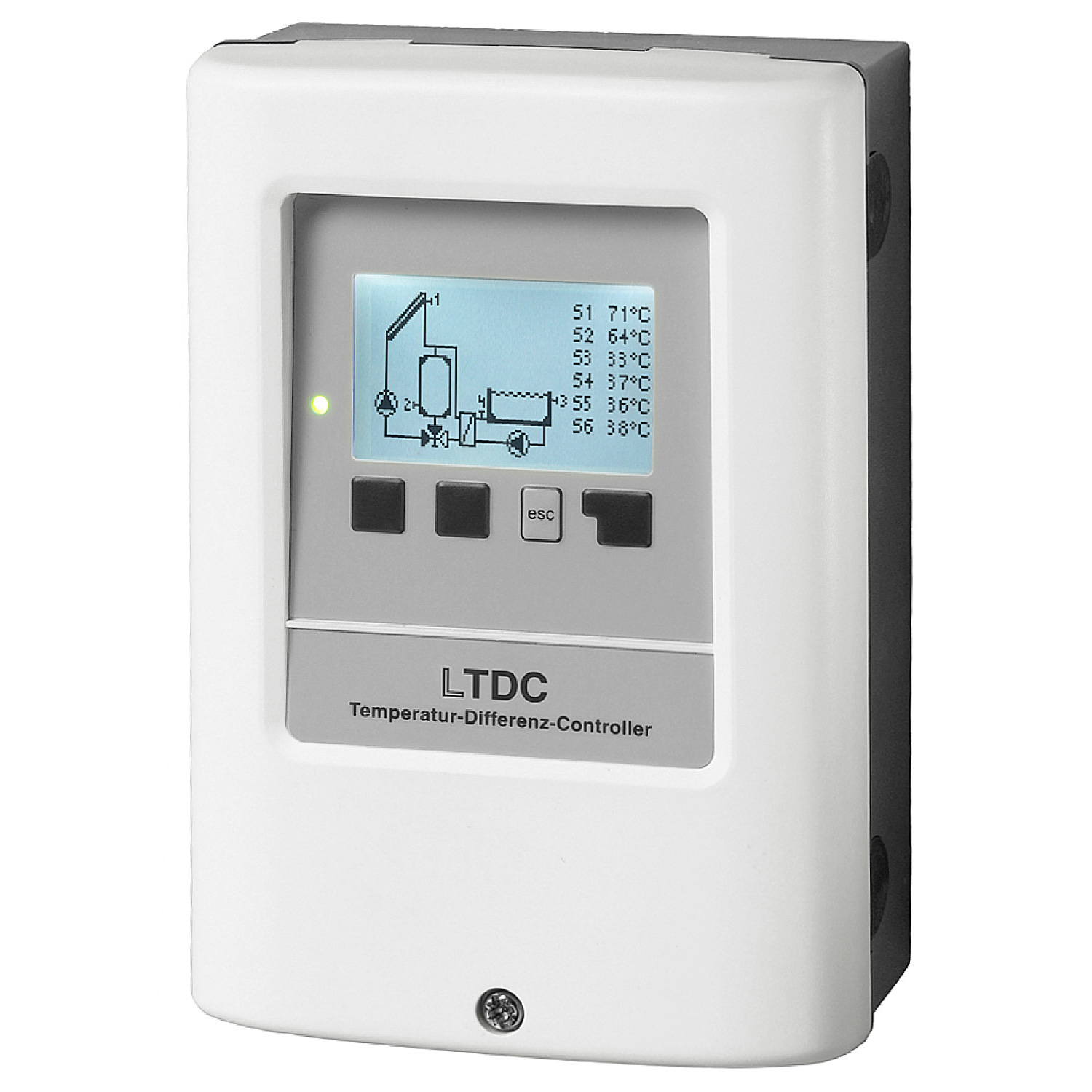

- 1x Solar-Temperaturdifferenzregelung SOREL LTDC
- 1x Solarausdehnungsgefäß 24 l
- 1x Verbindungsschlauch, Kappenventil und Halterung für Solarausdehnungsgefäß
- 1x Kanister Solarflüssigkeit 20 l
- 1x Kollektorverbinder mit Klemmringverschraubung
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage bestehend aus:

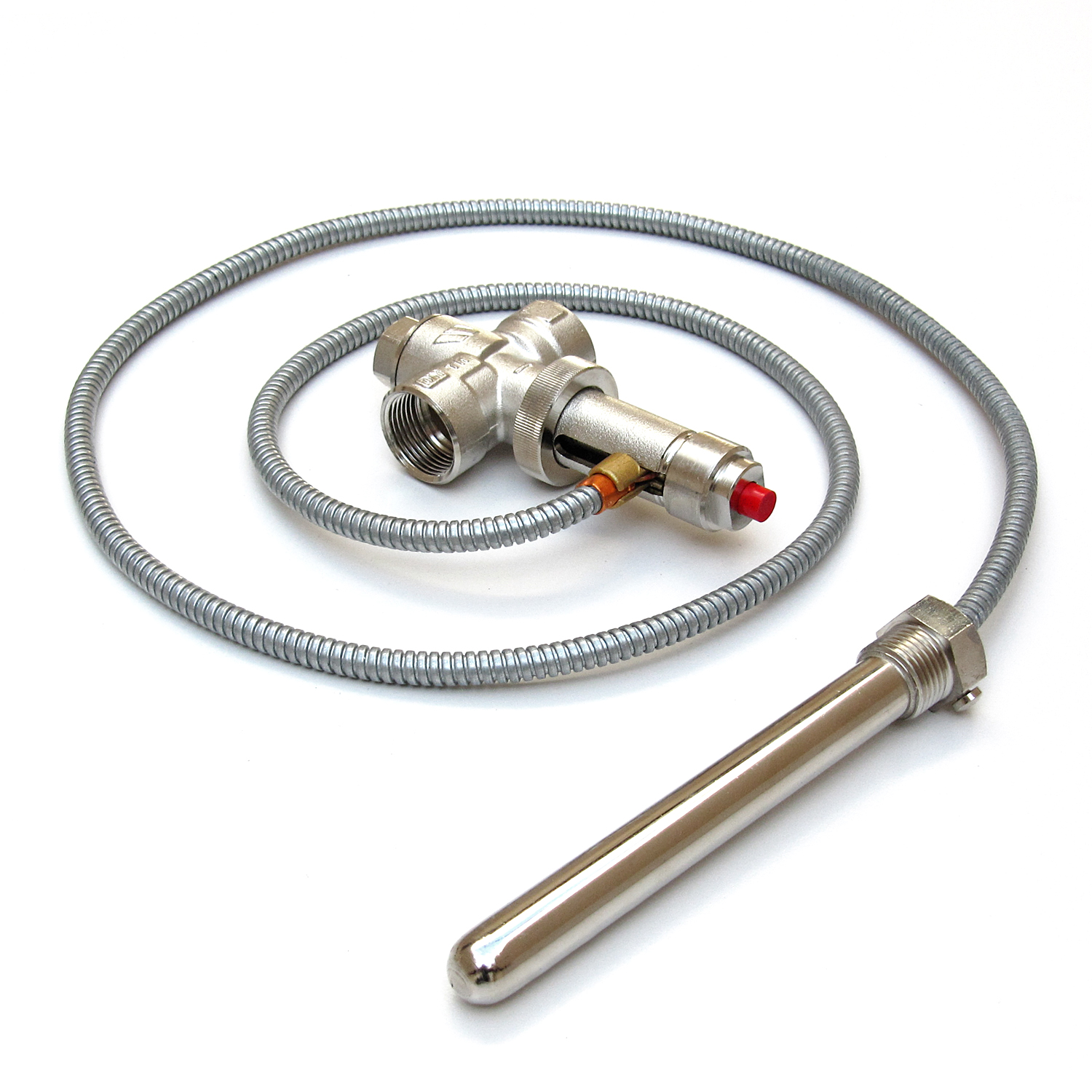

✓ Thermische Ablaufsicherung Watts STS20 (typengeprüft)
✓ Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe
✓ Kesselsicherheitsgruppe KSG mini
Beschreibung Kaminofen:

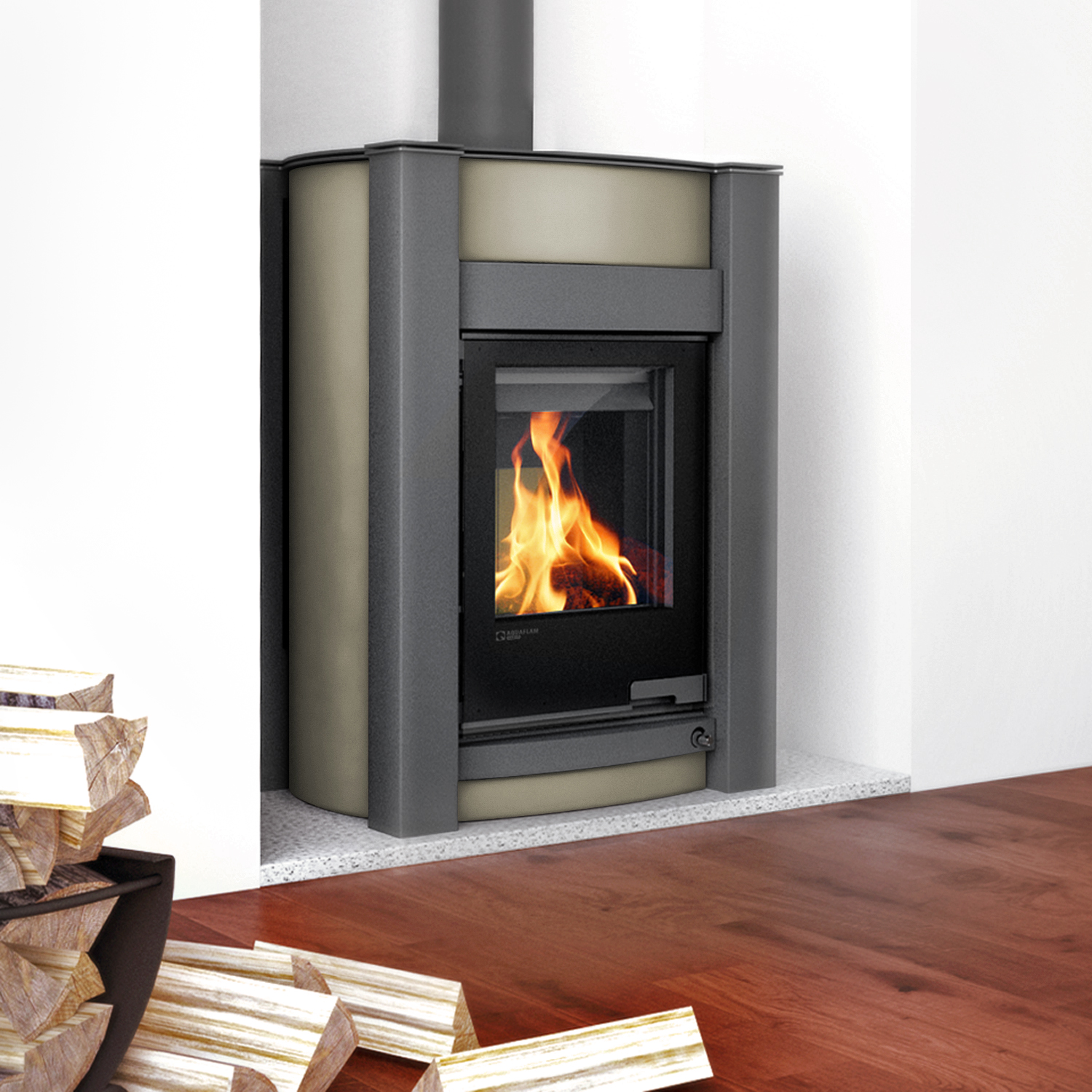

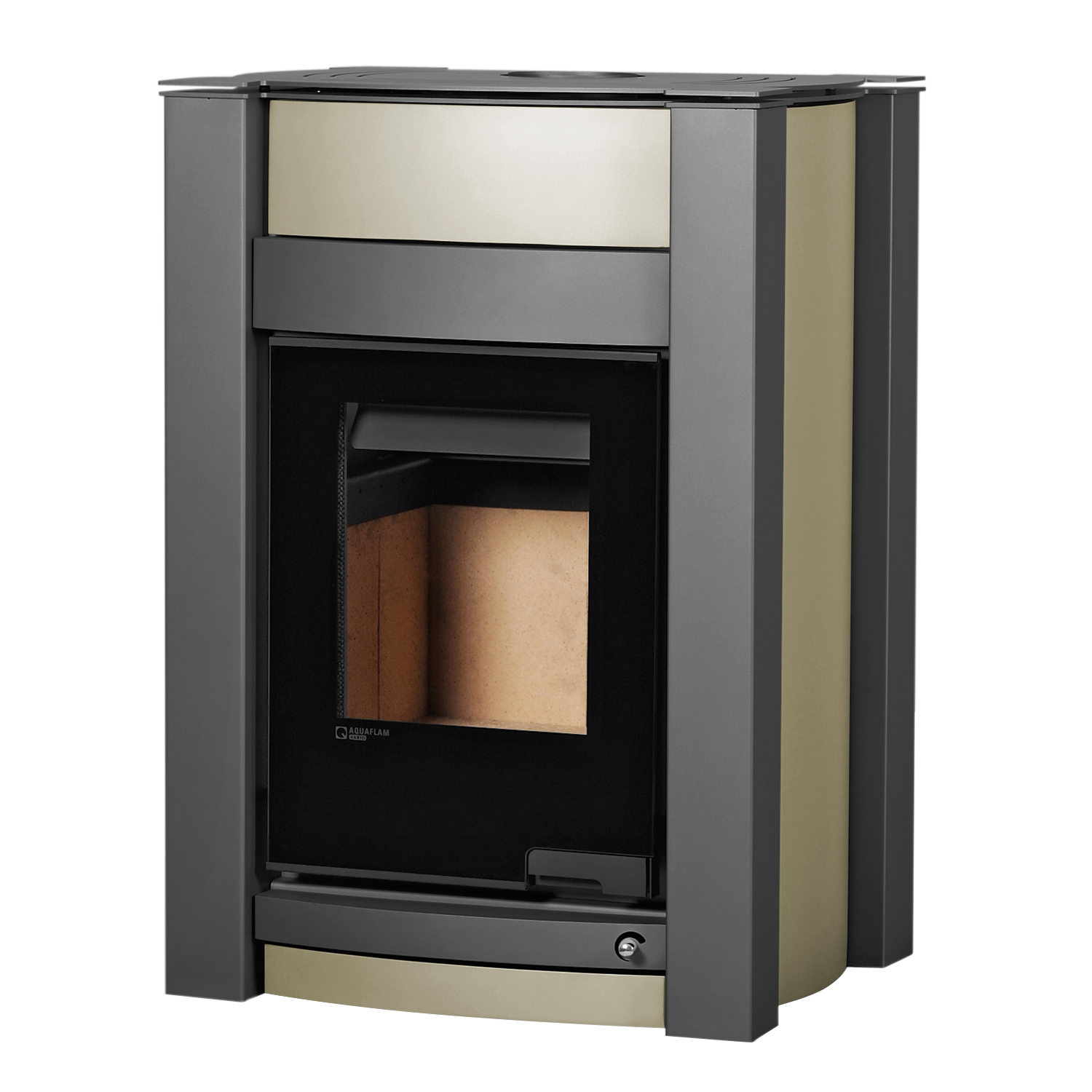

Der wasserführende Kaminofen Vario Kalmar Basic von Aquaflam erbringt 11 kW Nennleistung, von denen 7 kW der wasserseitigen Leistung zufallen. Der schicke Holzofen ist mit hochwertigem Stahl verkleidet und wirkt durch die geradlinige Formgebung besonders modern. Sein Brennraum aus 5 mm Kesselstahl ist mit feuerfesten Steinen und einem gusseisernen Rost ausgestattet, unter welchem sich ein Aschebehälter für die bequeme Beseitigung der Brennrückstände befindet.
Vario Kalmar Basic zeichnet sich durch seinen geringen Brennstoffverbrauch und eine hohe Effizienz aus. Er ist in der Lage, bis zu 300 m³ Raumvolumen zu beheizen: Der Kaminofen besitzt eine 8,7-Liter-Wassertasche für den Anschluss an Ihre Zentralheizung. Die eingebaute Basic-Steuerung ermöglicht eine spielend leichte Benutzung, da die Verbrennungsluftzufuhr elektronisch gesteuert wird. Da die Basic-Steuerung per Batterie betrieben wird, ist ein Anschluss des Ofens an das Stromnetz hierfür nicht nötig.
Besonderheiten des wasserführenden Kaminofens Vario Kalmar Basic:
✓ Integrierter Wasserwärmetauscher

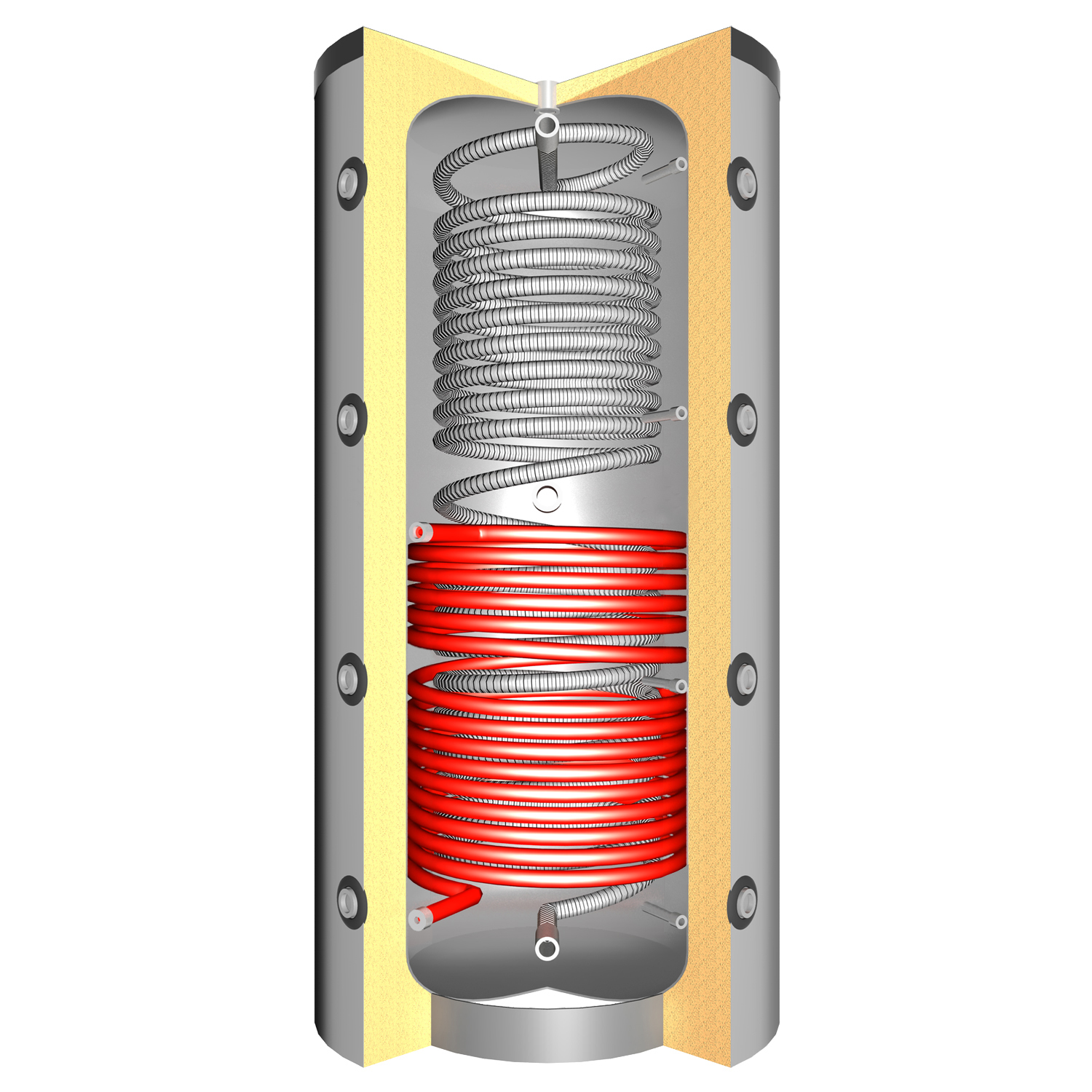

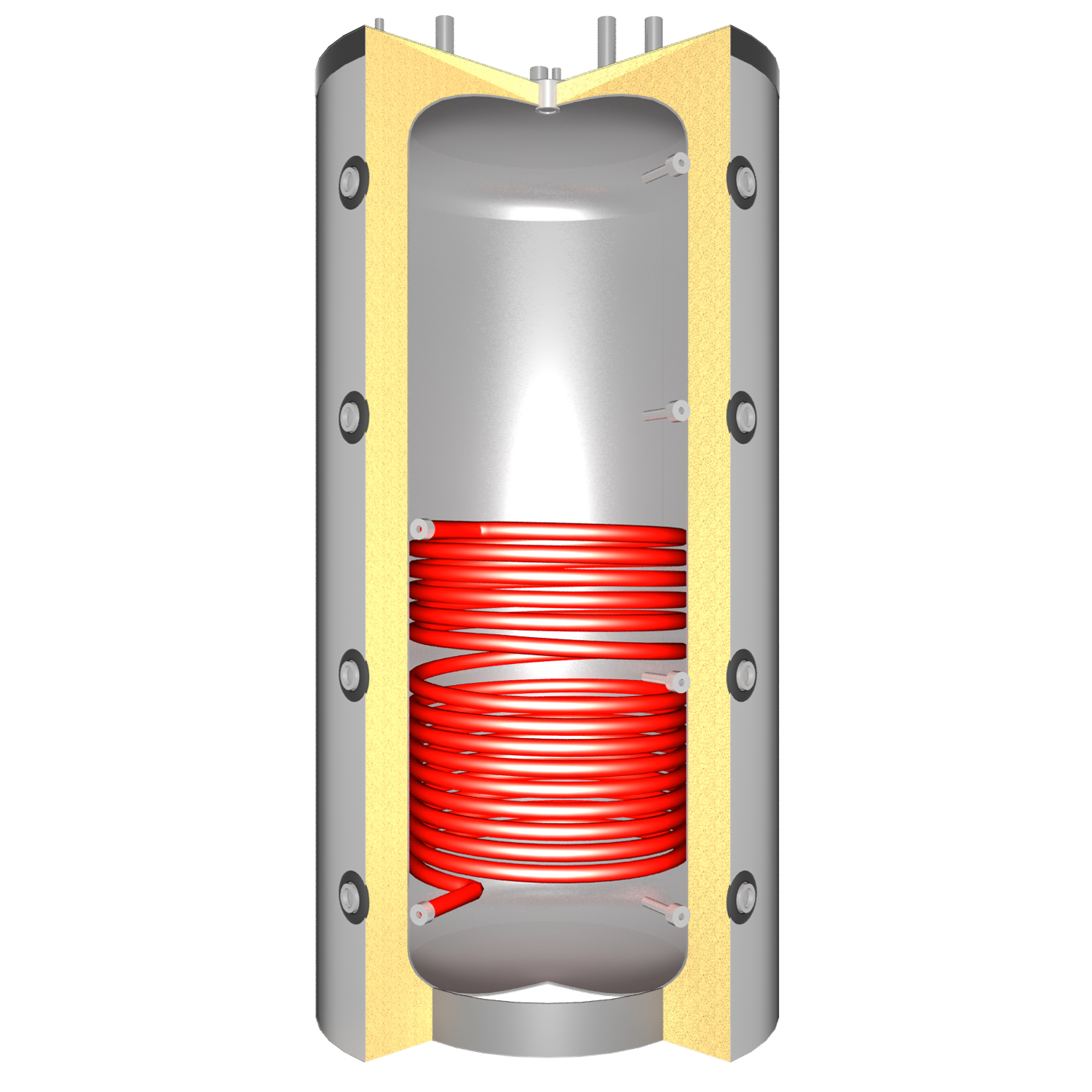

Der Wasserwärmetauscher von Vario Kalmar Basic ermöglicht eine Einbindung des Ofens in Ihr Heizungssystem. In diesem Komplett-Set erhalten Sie, je nach Varianten-Auswahl, den passenden Pufferspeicher, Hygienespeicher oder Kombispeicher gleich mit dazu.
✓ Basic-Steuerung
Die Steuerelektronik der Basic-Ausführung dient der direkten Ansteuerung der Klappe, deren Position die Luftzuleitung zum Brennraum des Kaminofens regelt. Ein Anschluss an die Stromversorgung ist dabei nicht nötig: Die Steuerung arbeitet mit handelsüblichen Batterien. Die Basic-Steuerung dient neben dem serienmäßig verbauten Sicherheitswärmetauscher als zusätzliche Sicherheitseinrichtung: Ein Sensor misst permanent die Temperatur in der Wassertasche und veranlasst bei Überhitzung (Temperaturen über 85 °C) eine Drosselung der Zuluft, bis die Kesseltemperatur wieder unter 75 °C gesunken ist.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Vario Kalmar Basic:
✓ DIN EN 13240
✓ DINplus
✓ BImSchV Stufe 2
✓ Flamme Verte
Beschreibung Solarthermie-Set:
Zur Brauchwassererwärmung oder Heizungsunterstützung aus Sonnenenergie empfehlen wir Ihnen die modernen Vakuum-Röhrenkollektoren-Systeme von Westech. Die Kombination aus modernster Heatpipe-Technologie und hochwertigsten Materialien ermöglicht Ihnen eine einfache Installation, maximalen Wirkungsgrad und nahezu unbegrenzte Lebenszeit.
Die hier beschriebene Anlage wird vom Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) gefördert. Solarkollektoranlagen erhalten bis zu 35 % Förderung auf die Kosten für Anschaffung und Installation! Informieren Sie sich jetzt in unserem BAFA-Ratgeber über die Rahmenbedingungen und das Antragsverfahren.*
Die Vorteile der Westech-Röhrenkollektoren sind vielseitig. Hochwertige, korrosionsbeständige Materialien wie doppelwandiges Borosilikat-Glas, Kupfer und Aluminium garantieren Ihnen eine lange Lebenszeit der Solartherme. Der Röhrenkollektor arbeitet mit einer trockenen Anbindung der einzelnen Kollektorröhren. Der Wechsel einer Röhre ist sogar im laufenden Betrieb mit wenigen Handgriffen möglich. Die neue Heatpipe-Generation bietet mit ihrer größeren Übertragungsfläche eine besonders effektive Wärmeübertragung in den Sammlerkasten und bringt somit wesentlich mehr Sonnenergie in den Wärmeträgerkreislauf. Auch optisch ist der Kollektor durch das neue Design, mit Sammlerkasten und Rahmenteilen aus schwarz eloxiertem Aluminium ein Hingucker auf Ihrem Hausdach.
Zertifikate und Prüfungen:
✓ Europa Prüfnorm EN12975
✓ Solar Keymark- von SPF in der Schweiz
✓ Kollektorlistung bei der BAFA Deutschland*
✓ ISO9001 Zertifikat
Beschreibung Pufferspeicher:

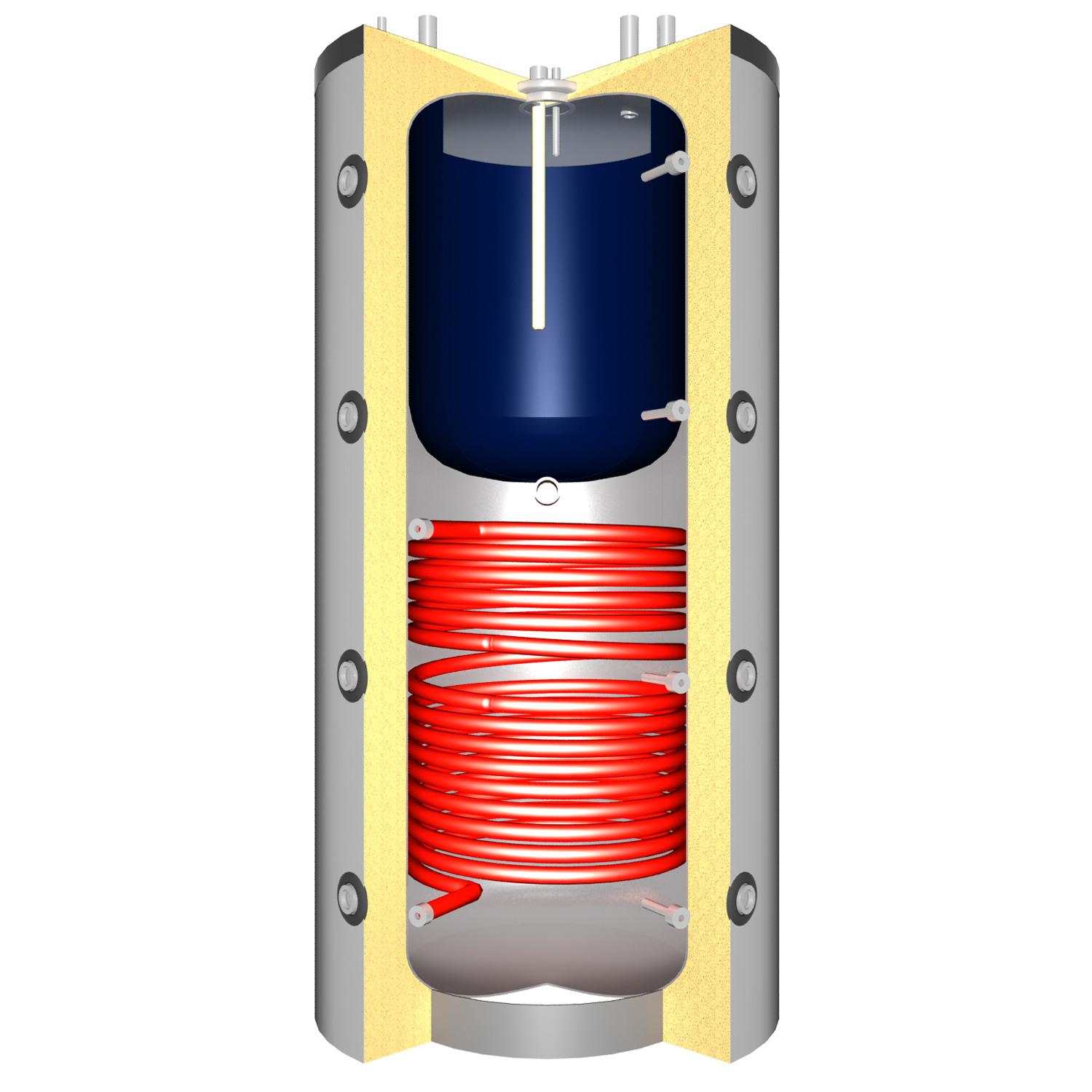

Der hochwertige Pufferspeicher THKE 600 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser, Solaranlagen etc. Der Kombispeicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Im emaillierten Trinkwassertank erwärmen Sie Brauchwassermengen bis 150 Liter. Für effizienten Korrosionsschutz ist eine Magnesiumanode verbaut.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
3x 1 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
1x 0,5 Zoll für Entlüftung
1x 1 Zoll Vorlauf Solartauscher
1x 1 Zoll Rücklauf Solartauscher
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.
Gern kombinieren wir auch andere Komponenten aus unserem Angebot passend zu Ihrem Installationswunsch mit diesem Solarthermie-Set.
- Nennwärmeleistung
- 11 kW
- Nennwärmeleistung wasserseitig
- 7 kW
- Nennwärmeleistung luftseitig
- 4 kW
- Wirkungsgrad
- 80,19 %
- Max. Raumheizvermögen
- 300 m³
- CO-Emission
- 1163 mg/cm³
- Feinstaubemission
- 28 mg/m³
- Abgasmassenstrom
- 9,3 g/s
- Abgastemperatur am Stutzen
- 267 °C
- Maße (H x B x T)
- 1030 x 704 x 558 mm
- Maße Brennraum (H x B x T)
- 310 x 420 x 340 mm
- Gewicht
- 219 kg
- Ø Rauchrohranschluss
- 150 mm
- Max. Länge des Brennmaterials
- 40 cm
- Brennstoffverbrauch
- 3,4 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 8,7 l
- Max. Betriebsdruck
- 2,5
- Dichte
- 1,039 g/cm³
- Gefrierpunkt
- -28 °C
- Inhalt
- 1 Kanister mit 20 Liter Solarflssigkeit
- Viskosität
- 9 mm²/s
- Anschluss
- 1" IG
- Max. Betriebstemperatur
- 130 °C
- Maße (H x B x T)
- 850 x Ø 415 x Ø 415 mm
- Gewicht
- 13,21 kg
- Anschluss
- 1"
- Temperaturbereich
- -10 °C bis +100 °C
- customOdPlentymarketsProduct15
- 1,5
- Fassungsvermögen
- 80 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebsdruck
- 8
- Maße ohne Isolierung (H x B x T)
- 1660 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T)
- 1700 x Ø 900 x Ø 900 mm
- Gewicht
- 190 kg
- Wärmetauscher
- 1 Solarwärmetauscher
- Betriebsdruck
- 3 bar
- Lieferumfang
- 1 Magnesiumanode; 1 Thermometer
- Nettovolumen
- 600 l
- Anschluss
- siehe Beschreibungstext
- Farbe
- grau
- Betriebsdruck Brauchwasser
- 6 bar
- Betriebstemperatur
- 95 °C
- Fläche unterer Wärmetauscher
- 1,8 m²
- Isolierung
- Ecoline Vlies
- Kippmaß
- 1760 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 560 l
- Volumen Brauchwasser
- 150 l
- Volumen Heizwasser
- 395 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Maße (H x B x T)
- 163 x 52 x 52 mm
- Leistungsaufnahme
- 0,5-2,5 W
- Spannung
- 240 V
- Lieferumfang
- 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich
- 0 °C - 40 °C
- Betriebstemperatur
- 40 °C
- Modell

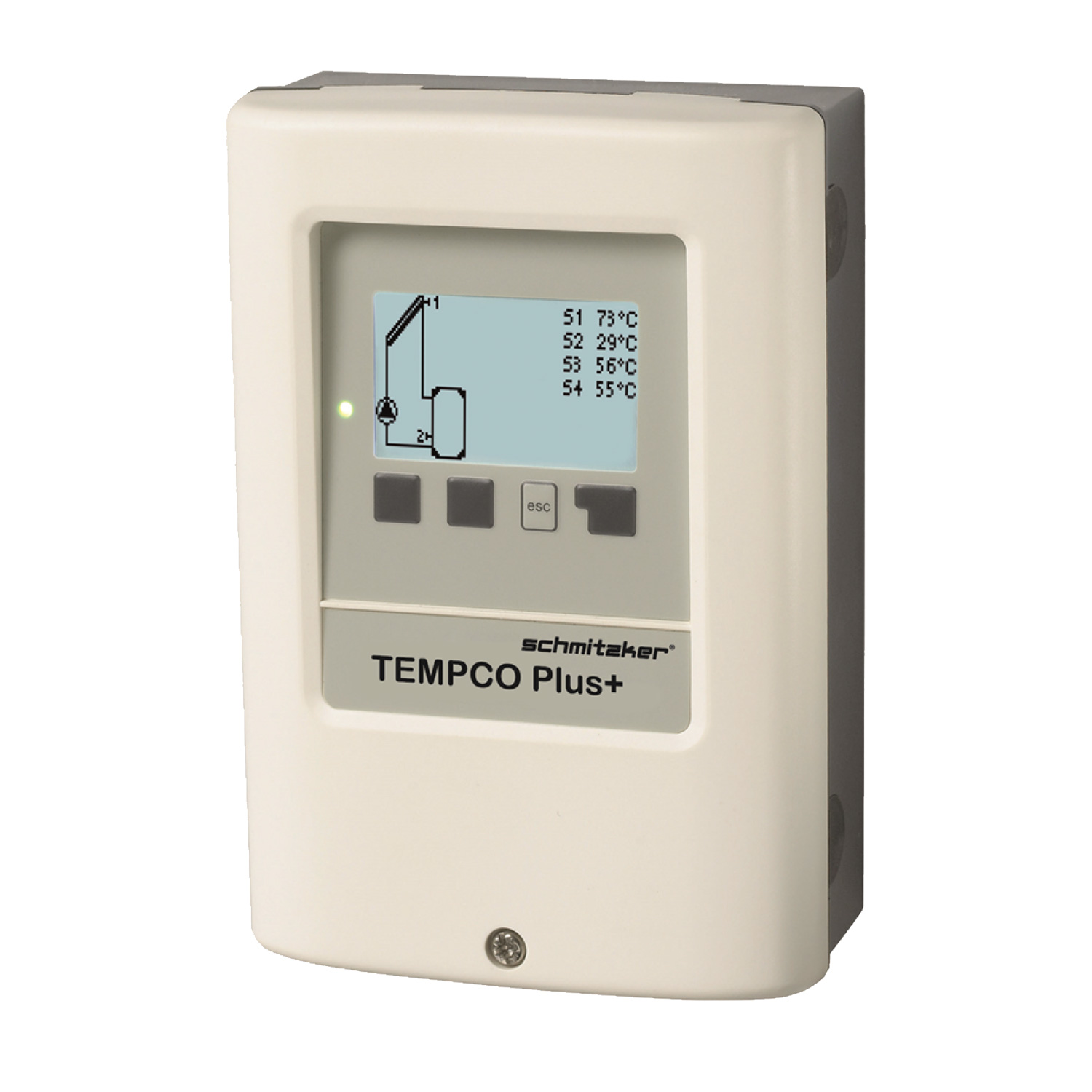

- TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage
- Wandmontage, optional Schalttafeleinbau
- Schutzart
- IP40
- Schutzklasse
- II
- Länge
- 100 mm
- Maße (H x B x T)
- XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur
- 500 °C
- Max. Betriebstemperatur
- 500 °C
- Max. Betriebsdruck
- 8
- Maße (H x B x T)
- 489 x XX x XX mm
- Gewicht
- 4 kg
- Anschluss
- 3/4 Zoll
- Durchmesser
- 280 mm
- Fassungsvermögen
- 24 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebstemperatur
- 140 °C
- Anschluss
- 3/4"
- Länge des Kapillarrohrs
- 1,3 m
- Länge
- 175 mm
- Gewicht
- 0,5 kg
- Materialstärke
- 5
- Maße (H x B x T)
- 254 x 213 x 118 mm
- Gewicht
- 45751 kg
- Pumpe
- Hocheffizienzpumpe 4 m
- Anschluss
- 1"
- Empfohlene Kesselleistung
- 50 kW
- Maße (H x B x T)
- 440 x 280 x 150 mm
- Spannung
- 230 V
- Durchflussmenge
- 14 l
- Anschluss
- AG 3/4 Zoll
- Isolierung
- EPP
- Max. Förderhöhe
- 6 m
- Schutzklasse
- IP 42
- Sicherheitsventil
- 6 bar
- Max. Betriebsdruck
- 6
- Betriebsdruck
- 3 bar
- Anschluss
- 1" IG
- Isolierung
- Polystrol-Halbschalen
- Betriebsdruck
- 12 bar
- Anschluss
- 3/8"
- Temperaturbereich
- 110 °C
- Max. Betriebsdruck
- 10
