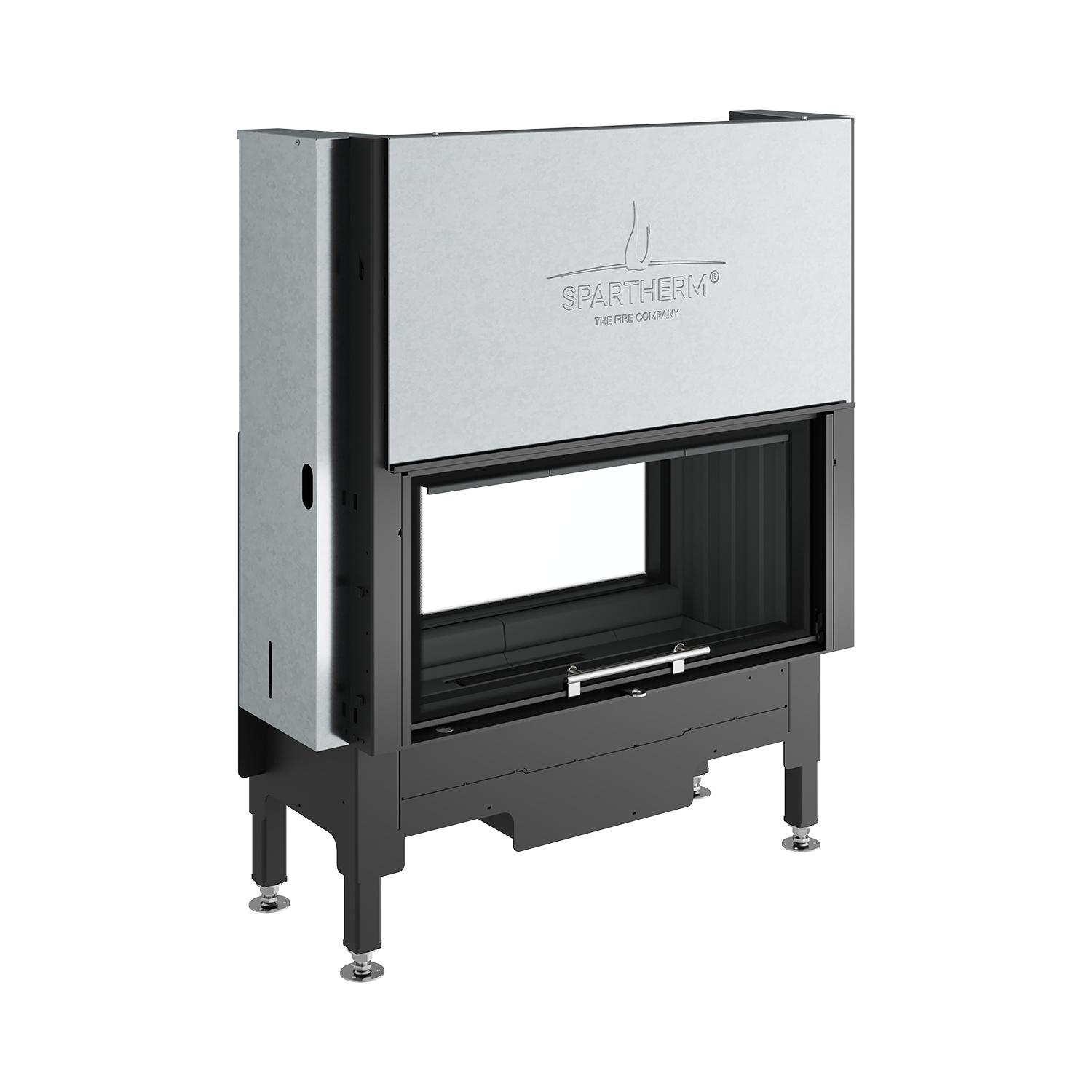

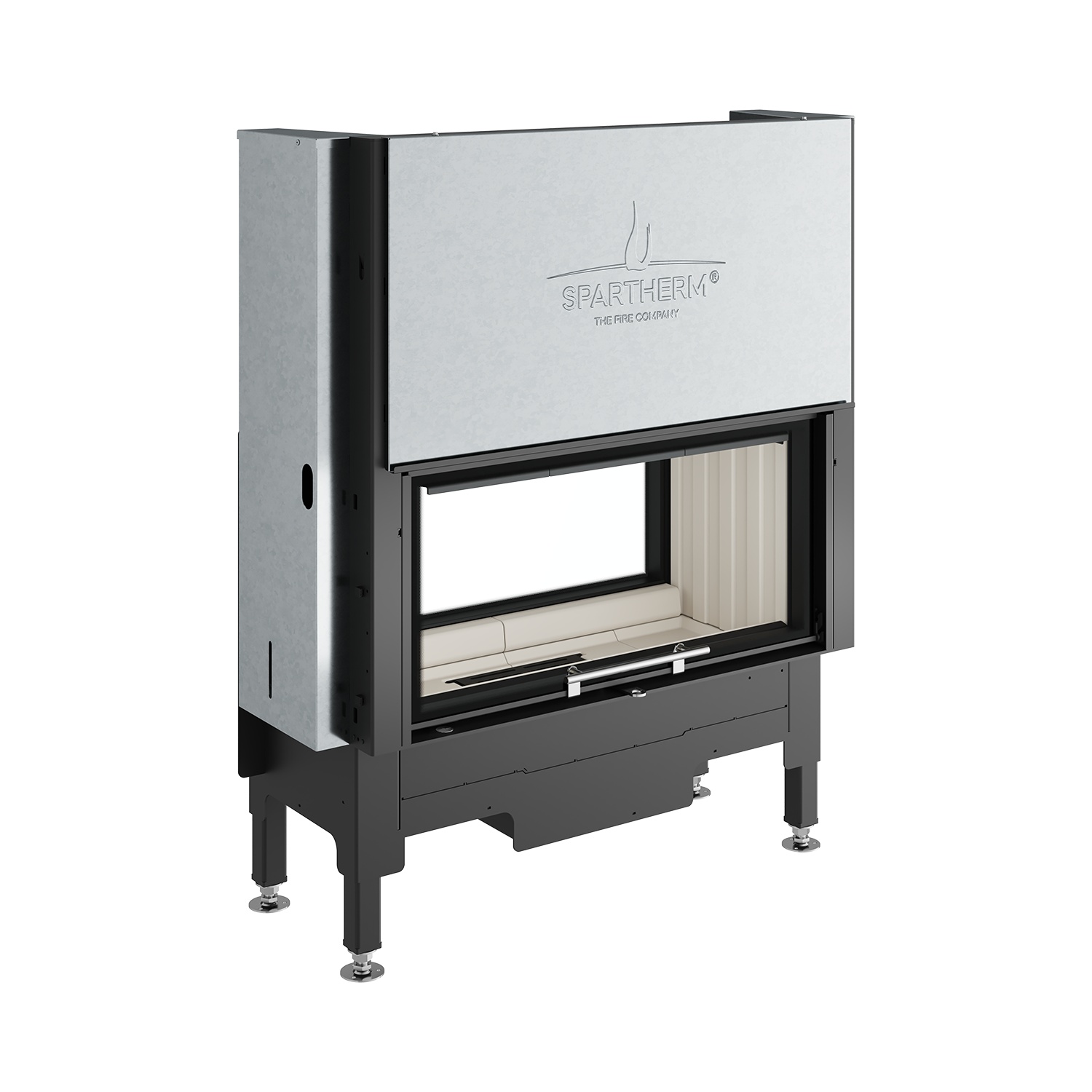

Spartherm Varia AS-FDh Kamineinsatz 180 mm RR
Spartherm Varia AS-FDh Kamineinsatz – kompakter Tunnelkamin mit externer Verbrennungsluft und CAIR
Der Spartherm Varia AS-FDh Kamineinsatz verbindet die AS-Form (quadratischer Brennraum, kompakt) mit einer Tunneldurchsicht: ideal als eleganter Raumteiler. Die externe Verbrennungsluft (Ø 180 mm, hinten) ermöglicht raumluftunabhängigen Betrieb.
Mit 7 kW, Energieeffizienzklasse A und 81 % Wirkungsgrad. CAIR Kamin-Assistenzfunktionen (S-ELA, S-THERMATIK NEO, S-USI 3.0) steuern den Betrieb digital per App; automatische Scheibenöffnung integrierbar. Warmluftkanalisierung (Ø 150 mm) für angrenzende Räume.
Besonderheiten & Vorteile
- Kompakter Tunnelkamin: AS-Form mit Durchsichtverglasung — Feuersicht von zwei Seiten, ideal als Raumteiler in kompakten Grundrissen.
- Externe Verbrennungsluft hinten (Ø 180 mm): Raumluftunabhängiger Betrieb — Zuluft kommt von hinten, geeignet für Niedrigenergie- und Passivhäuser.
- CAIR App-Steuerung: S-ELA, S-THERMATIK NEO, S-USI 3.0 — vollständige digitale Kontrolle, automatische Scheibenöffnung optional.
- Hochschiebbare Tür + Schiebetür: Platzsparend und komfortabel beim Nachlegen.
- Warmluftkanalisierung (Ø 150 mm): Wärme in angrenzende Räume leiten.
- Scheibenspülung & Aschebox: Dauerhaft saubere Scheibe, einfaches Reinigen.
Anwendung & Einbau

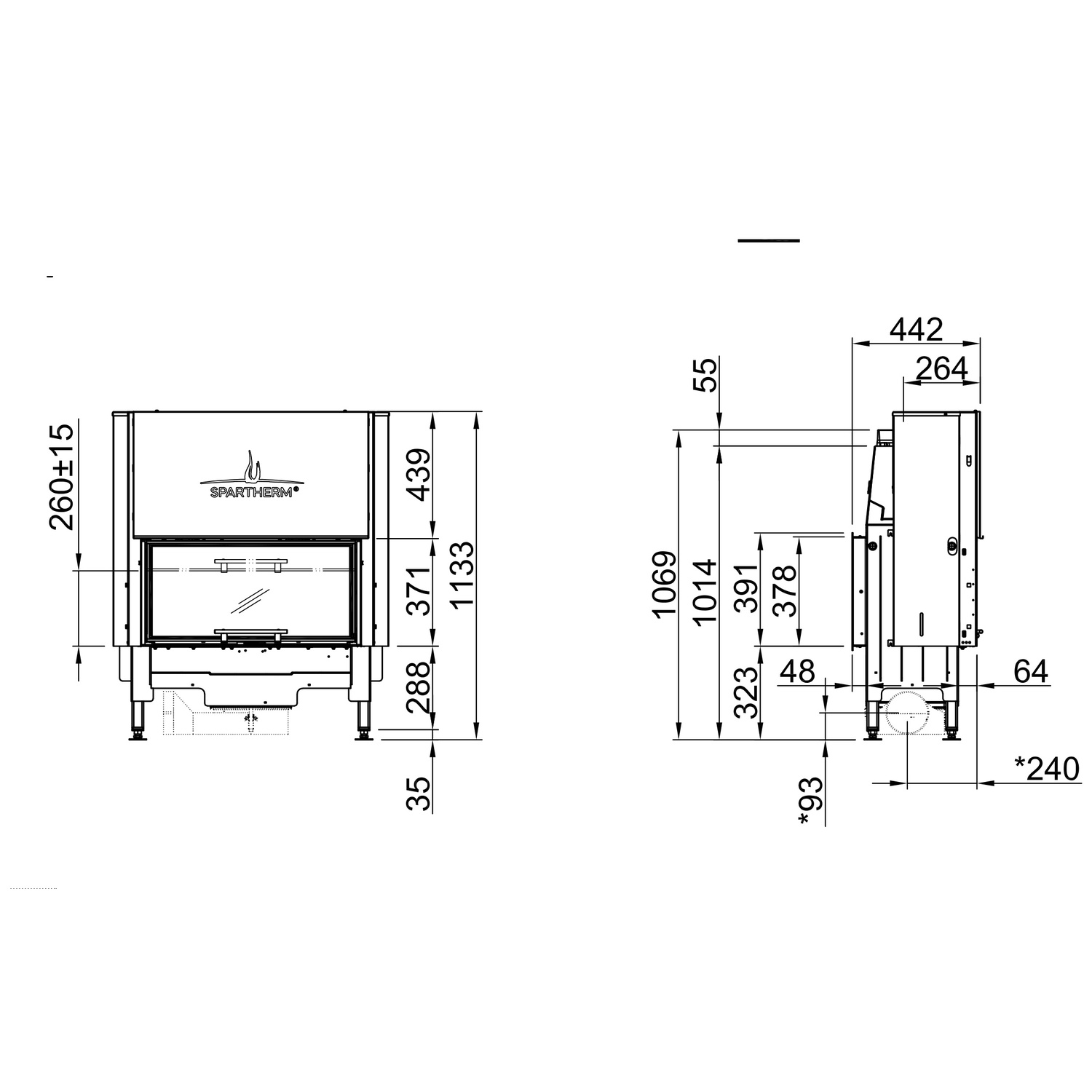

Der Spartherm Varia AS-FDh Kamineinsatz maßt 950 mm Breite × 442 mm Tiefe; Höhe bis RR-Anschluss 1.069 mm. Rauchrohr Ø 180 mm, Anschluss nur oben. Externe Zuluft (Ø 180 mm) von hinten. Gewicht 297 kg. SA: 180 mm hinten, 180 mm seitlich, 500 mm vorne. Holzscheite bis 33 cm, 12 Pa Förderdruck.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- Ökodesign 2022 – EU-Effizienz- und Emissionsanforderungen.
- BImSchV Stufe 2 – Strengste deutsche Emissionsstufe.
- DIN EN 13229 – Europäische Prüfnorm.
- AT §15a B-VG – Österreichische Zulassung.
- LRV Schweiz – Schweizer Luftreinhalteverordnung.
- CE-Zeichen – Europäische Konformität.
Häufige Fragen zum Spartherm Varia AS-FDh Kamineinsatz
Was bedeutet „AS-FDh“ im Produktnamen?
Im Spartherm-Namensschema steht „AS“ für die quadratische Kassettenform (compact square), „FD“ für Tunneldurchsicht und „h“ für hochschiebbare Tür. Der Spartherm Varia AS-FDh vereint also alle drei: kompakte Bauform, Tunnelsicht von zwei Seiten und platzsparende vertikale Türöffnung. Das macht ihn besonders für kleinere bis mittelgroße Grundrisse mit Raumteiler-Wunsch geeignet.
Wie funktioniert die externe Zuluft von hinten beim AS-FDh?
Die externe Verbrennungsluft des Spartherm Varia AS-FDh wird über einen Rückseitanschluss (Ø 180 mm) zugeführt. Das bedeutet, der Luftkanal muss in der Kaminarchitektur von hinten in den Einsatz geführt werden. Der deutlich größere Durchmesser von 180 mm (statt 125 mm bei anderen Modellen) muss bei der Planung des Rückseitenbereichs berücksichtigt werden.
Für welche Räume ist der Varia AS-FDh als Raumteiler geeignet?
Der Spartherm Varia AS-FDh eignet sich besonders für Raumsituationen, in denen ein kompakter Raumteiler mit Feuersicht von beiden Seiten gewünscht wird. Mit 950 mm Breite und 442 mm Tiefe ist er kompakter als viele andere Tunnelkamine — ideal für Wohnungen, Stadtvillen oder Penthäuser, bei denen großformatige Modelle nicht passen. Der Raum auf beiden Seiten muss je 500 mm (vorne) und 180 mm (Seiten) Sicherheitsabstand einhalten.
Welche CAIR-Module sind beim Varia AS-FDh verfügbar?
Der Spartherm Varia AS-FDh unterstützt S-ELA (elektronische Luftregulierung), S-THERMATIK NEO (automatische Abbrandsteuerung) und S-USI 3.0 (Smart-Home-Schnittstelle). Die Automatische Scheibenöffnung ist ebenfalls integrierbar. Alle Module werden über die CAIR App per Smartphone gesteuert.
Welchen Schornstein brauche ich für den Varia AS-FDh?
Rauchrohr Ø 180 mm, Anschluss nur oben, 12 Pa Mindestförderdruck. Die externe Zuluft kommt von hinten (Ø 180 mm) und muss bauseits eingeplant werden. Ein Schornsteinfeger prüft und genehmigt die Schornsteinauslegung sowie den externen Luftanschluss vorab.
In welchen Ländern ist der Varia AS-FDh zugelassen?
Für Deutschland (BImSchV Stufe 2, Ökodesign 2022), Österreich (AT §15a B-VG), die Schweiz (LRV) und die EU (DIN EN 13229, CE) — eine breite Zulassungsbasis für ganz Mitteleuropa.
|
|
Spartherm – Feuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzen – ergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
- Nennwärmeleistung: 7 kW
- Wirkungsgrad: 81 %
- CO-Emission: 637 mg/cm³
- Feinstaubemission: 81 mg/m³
- Abgasmassenstrom: 6,1 g/s
- Abgastemperatur am Stutzen: 290 °C
- Mindestabstand zu brennbaren Materialien: hinten 180 mm - seitlich 180 mm - vorne 500 mm
- Maße (H x B x T): 1069 x 950 x 442 mm
- Gewicht: 297 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 1069 mm
- Ø Externe Zuluft: 180 mm
- Richtung Zuluftanschluss: hinten
- Farbe Korpus: Schwarz
- Material Verkleidung: Stahl
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Mehrfachbelegung / Bauart: Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten: Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien: Zulassung für Österreich nach 15a B-VG
