Pufferspeicher 1000 Liter

Auslegung

Für welche Heizung eignet sich ein 1000-Liter-Pufferspeicher?

Ein Pufferspeicher mit 1000 Litern ist die Größe für handbeschickte Holz- und Holzvergaserkessel bis gut 17 kW, für Pelletkessel und für Anlagen, in denen Solarwärme und Kessel einen gemeinsamen Speicher laden. Die Speicher von Termoventiler und Schindler + Hofmann in dieser Klasse fassen 946 bzw. 995 Liter.

Bei einer Wärmepumpe legt der Hersteller fest, wie viel Wasser mindestens im Kreislauf sein muss; eine allgemeine Literzahl je kW gibt es dafür nicht. Ob der Speicher als Reihen- oder als Trennspeicher eingebunden wird und was die Speicherpflicht für ältere Kessel bedeutet, erklärt die Übersicht zum Pufferspeicher.

Abgrenzung

Wann ein kleinerer oder größerer Speicher passt

Ein 1000er ist mehr als nötig, wenn der Wärmeerzeuger höchstens 500 Liter verlangt, und zu klein, sobald ein handbeschickter Kessel mehr als 17,2 kW (946 Liter) bzw. 18,1 kW (995 Liter) hat. Von den 15 Holzvergasern im Sortiment mit 15 bis 49 kW passt nur der kleinste zu einem einzelnen Speicher dieser Klasse.

Zwischen 500 und 1000 Litern liegen zwei weitere Klassen: rund 560 Liter und 718 bis 815 Liter. Verlangt der Ofenhersteller zum Beispiel mindestens 600 Liter, genügt ein Speicher aus der Klasse Pufferspeicher 800 Liter, dessen Inhalt über dieser Vorgabe liegt. Für Holzvergaser mit 40 bis 49 kW reichen auch 2.010 Liter nicht mehr; sie brauchen 2.200 bis 2.695 Liter. Die Kesselsets im Shop kombinieren Holzvergaser von 29,8 bis 49 kW mit zwei oder drei Speichern der Nenngröße 1000 Liter.

Zwei 1000er statt eines 2000ers haben einen praktischen Grund: Ein 2000er misst ohne Dämmung 1.100 mm im Durchmesser, steht 2,47 m hoch und braucht 2,42 m zum Aufrichten. Die Speicher dieser Klasse kommen mit 790 bzw. 850 mm durch schmalere Türen. Wie viel Wärme ein 1000er aufnimmt, zeigt die Überschlagsrechnung Liter mal Spreizung in Kelvin geteilt durch 860: Bei 50 K sind es mit 909 bis 995 Litern Heizwasser rund 53 bis 58 kWh. Der Holzvergaser mit 15 kW lädt das in dreieinhalb bis knapp vier Stunden Volllast.

Aufstellung

Aufstellung: Maße, Raumhöhe und Weg in den Heizraum

Ob ein 1000-Liter-Speicher in den Heizraum kommt, entscheidet vor allem die Höhe: Zum Aufrichten und aufgebaut mit Dämmung brauchen die Speicher dieser Klasse 2,11 bis 2,33 m Raumhöhe. Ohne Dämmung messen sie 790 bzw. 850 mm im Durchmesser. Leer wiegen sie 127 bis 225 kg, gefüllt rund 1,1 bis 1,2 Tonnen.

• Durchmesser ohne Dämmung – 790 mm bei Termoventiler, 850 mm bei Schindler + Hofmann. Mit diesem Maß geht der Speicher durch Tür und Treppenhaus; die Dämmung ist bei allen sechs abnehmbar, bei Termoventiler mit Reißverschluss.
• Durchmesser mit Dämmung – 1.010 bzw. 1.110 mm, die Vliesdämmung trägt 110 bzw. 130 mm je Seite auf. Daneben braucht es Platz für Rohre, Pumpengruppe und Fühler.
• Höhe – 2.110 mm bei Schindler + Hofmann (ohne Dämmung 2.010 mm), 2.130 mm bei Termoventiler. Über dem Speicher braucht es Raum für den Anschluss oben.
• Kippmaß – 2.332 mm bei Termoventiler. Bei Schindler + Hofmann nennt der Hersteller 2.055 mm, also weniger als die Höhe mit Dämmung; planen Sie dort mit mindestens 2,11 m und lassen Sie sich das Kippmaß vor der Bestellung bestätigen.
• Leergewicht – 127 bzw. 131 kg ohne Wärmetauscher bis 202 bzw. 225 kg mit zwei Tauschern. Das ist das Gewicht, das über Treppe und Kellerabgang getragen wird.
• Gewicht gefüllt – rund 1,1 bis 1,2 Tonnen: Leergewicht plus rund 1 kg je Liter Wasser, auf 0,8 bis 1,0 m² Grundfläche mit Dämmung.

Weg in den Heizraum prüfen

1. Raumhöhe am Aufstellort messen

   Messen Sie die lichte Höhe genau dort, wo der Speicher stehen soll, auch unter Unterzügen und Rohren. Sie muss über 2,11 m bzw. 2,33 m liegen, je nach Speicher, plus Platz für den Anschluss oben.

2. Engste Stelle des Wegs finden

   Die lichte Breite in der Türzarge, am Kellerabgang und in jeder Treppenwende muss größer sein als 790 bzw. 850 mm. Die Dämmung wird dafür abgenommen und erst am Aufstellort angelegt.

3. Tragen und Aufrichten planen

   Für 127 bis 225 kg bei über zwei Metern Länge planen Sie Helfer oder eine Treppenkarre ein und am Aufstellort genug freie Fläche, um den Speicher aufzurichten.

4. Untergrund prüfen

   Gefüllt stehen rund 1,1 bis 1,2 Tonnen auf knapp einem Quadratmeter. Soll der Speicher nicht auf der Bodenplatte im Keller stehen, sondern im Obergeschoss oder auf einer Holzbalkendecke, lassen Sie die Tragfähigkeit vorher prüfen.

Ausführungen

Wärmetauscher: keiner, einer oder zwei?

Die 1000-Liter-Klasse gibt es als reinen Heizungspuffer und mit einem oder zwei Solarwärmetauschern. Jede Rohrschlange kostet Heizwasser und macht den Speicher schwerer: Mit einem Tauscher bleiben 925 bzw. 971 Liter, mit zweien 909 bzw. 932 Liter, das Leergewicht steigt um 34 bis 94 kg. Wählen Sie so viele Tauscher, wie getrennte Kreise geplant sind.

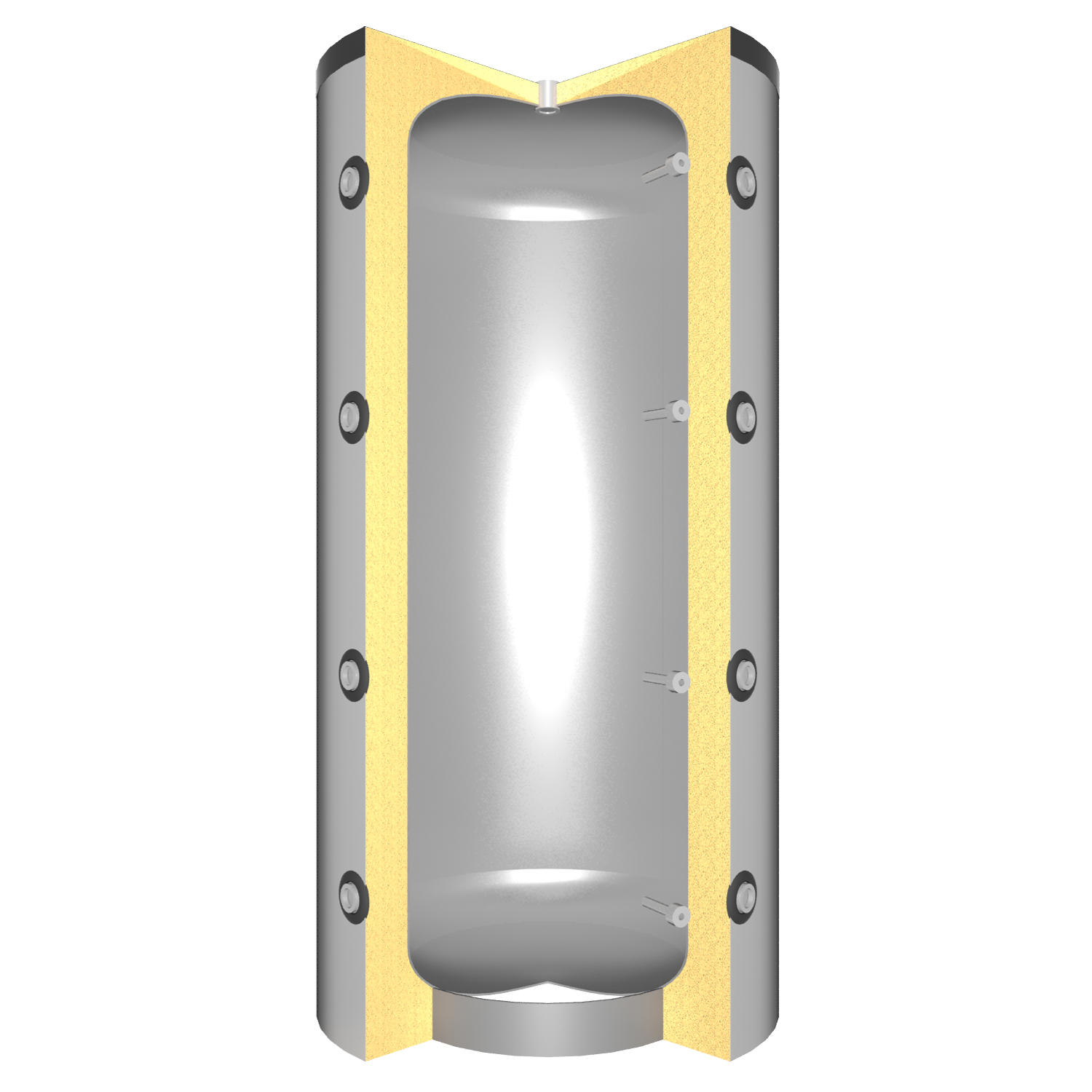

• Ohne Wärmetauscher – zwei der sechs Speicher, mit 946 bzw. 995 Litern Heizwasser und 127 bzw. 131 kg Leergewicht. Für Holzvergaser, Pelletkessel und wasserführende Öfen, die dasselbe Heizungswasser nutzen wie der Speicher.
• Mit einem Solarwärmetauscher – zwei Speicher, je 3,1 m² Tauscherfläche unten, 925 bzw. 971 Liter Heizwasser, 161 bzw. 187 kg leer. Für eine Solarthermie-Anlage zusätzlich zu Kessel oder Ofen; die Solarflüssigkeit bleibt im Tauscher und mischt sich nicht mit dem Heizwasser.

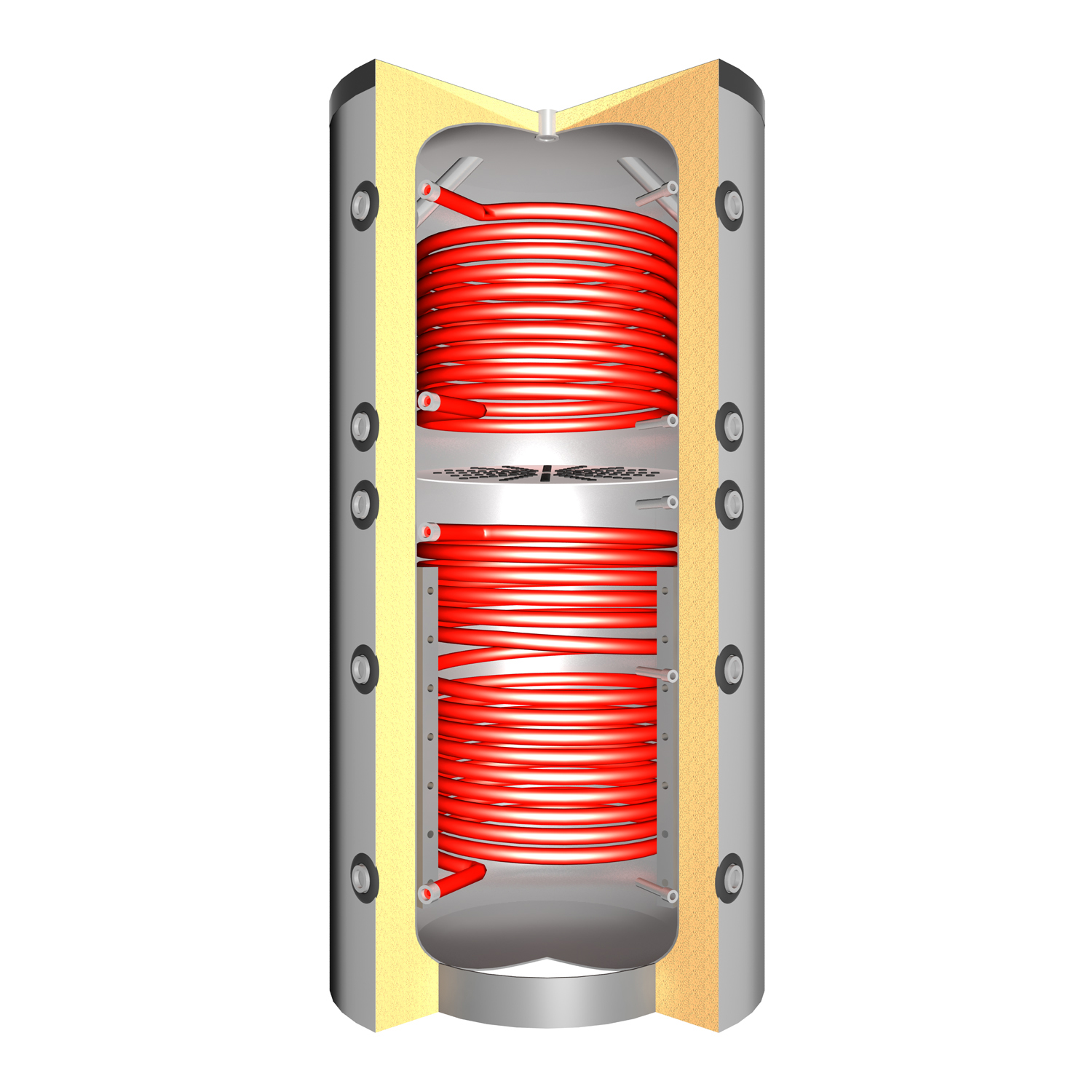

• Mit zwei Solarwärmetauschern – zwei Speicher, 909 bzw. 932 Liter Heizwasser, 202 bzw. 225 kg leer. Beim Termoventiler-Speicher messen die Tauscher 3,1 m² unten und 2,5 m² oben, beim Speicher von Schindler + Hofmann der untere 5,5 m²; er hat zusätzlich ein Trennblech, das warme und kalte Schichten auseinanderhält.

Einen Pufferspeicher 1000 Liter mit 2 Wärmetauschern wählen Sie, wenn zwei Kreise mit eigenem Wärmeträger angeschlossen werden, zum Beispiel zwei Kollektorfelder. Ein Kessel oder Ofen, der dasselbe Heizungswasser nutzt, braucht keinen Tauscher; er kommt direkt an die Speicheranschlüsse. Ein Tauscher ohne angeschlossenen Kreis bringt keinen Nutzen, kostet aber Heizwasser und Gewicht.

Die Speicher dieser Klasse kommen von Schindler + Hofmann und Termoventiler; weitere Hersteller finden Sie unter Heiztechnik- und Solar-Marken. Wie die Rohrschlangen arbeiten und welche Speicherarten es außerdem gibt, etwa mit Trinkwasser im selben Behälter, steht in der weiter oben verlinkten Übersicht zum Pufferspeicher.

Anschlüsse

Anschlüsse und Heizpatrone

Jeder der sechs Speicher hat acht Anschlüsse mit 1½ Zoll für Wärmeerzeuger und Heizkreise, einen Anschluss oben und vier oder fünf kleine Muffen für Fühler. So lassen sich ein Kessel, eine zweite Wärmequelle und mehrere Heizkreise auf unterschiedlichen Höhen anschließen. Unterschiede gibt es bei den Fühlern, den Solaranschlüssen und der Heizpatrone.

• Speicheranschlüsse – 8 × 1½ Zoll; bei Termoventiler als je vier Vor- und Rückläufe ausgeführt.
• Anschluss oben – 1 × 1½ Zoll bei allen sechs.
• Fühler und Thermometer – fünf Tauchrohre mit ½ Zoll bei Termoventiler, vier Muffen mit ½ Zoll bei Schindler + Hofmann. Dort hält zusätzlich eine Klemmleiste die Fühler in frei wählbarer Höhe.
• Solarwärmetauscher – je Tauscher ein Vor- und ein Rücklauf mit 1 Zoll.
• Heizpatrone – bei Termoventiler über eine eigene Muffe mit 1½ Zoll, bei Schindler + Hofmann ohne und mit einem Tauscher für Patronen bis 9 kW. Auf die Einbaulänge kommt es an; welche Patrone passt, erklärt die Seite zur Heizpatrone.

Ausgelegt sind alle sechs Speicher für 3 bar Betriebsdruck, die drei von Schindler + Hofmann für höchstens 95 °C, die drei von Termoventiler für 99 °C. Auf dem Energielabel stehen alle sechs in Effizienzklasse C. Die Vliesdämmung ist ab Werk dabei, 110 mm stark bei Termoventiler und 130 mm bei Schindler + Hofmann.
