Ofenrohr-Drosselklappe: Wozu sie dient
Eine Ofenrohr-Drosselklappe ist eine drehbare Klappe im Rauchrohr, mit der Sie den Abgasstrom von Hand drosseln. Sie hilft, wenn der Schornstein stärker zieht, als Ihr Ofen braucht: Mit weniger Zug brennt das Holz langsamer ab. Sie ist optional und gehört nicht an jeden Ofen. Unsere Drosselklappen kommen von Raik, der Eigenmarke von Schindler + Hofmann in Dresden.
Ein Beispiel: Der Schornstein zieht so kräftig, dass das Feuer auch bei zurückgenommener Verbrennungsluft lebhaft brennt und die Füllung schnell durch ist. Dreht man die Klappe ein Stück zu, wird der freie Querschnitt im Rohr kleiner, der Förderdruck am Ofen sinkt und der Abbrand wird ruhiger.
Eine Drosselklappe passt, wenn …
- der Schornstein deutlich stärker zieht, als der Ofen braucht, und das Holz zu schnell abbrennt
- die Montageanleitung Ihres Ofens eine Klappe im Rauchrohr zulässt
- Sie den Zug selbst einstellen wollen, je nach Feuer und Wetter
Eine andere Lösung passt, wenn …
- der Zug auch ohne Handgriff begrenzt werden soll: ein Zugbegrenzer regelt das selbsttätig über Nebenluft
- der Ofen beim Öffnen der Tür qualmt: Dann ist der Zug eher zu schwach, und der Schornstein sollte geprüft werden
- die Anleitung Ihres Ofens keine Klappe vorsieht: Lassen Sie den Zug vom Bezirksschornsteinfeger messen und die Lösung mit ihm abstimmen
Bauarten
Einzelne Klappe oder Rohr mit Klappe
Die Klappe im Ofenrohr gibt es bei uns in zwei Bauarten: als einzelne Drosselklappe, die in ein vorhandenes Rauchrohr eingesetzt wird, und als Bauteil mit bereits eingebauter Klappe, also als einwandiges Rohr, als Bogen oder als doppelwandiges Element. Das fertige Bauteil ersetzt ein Stück der Rohrstrecke und bringt zusätzlich eine Reinigungsöffnung mit.
-
Einzelne Klappe zum Nachrüsten

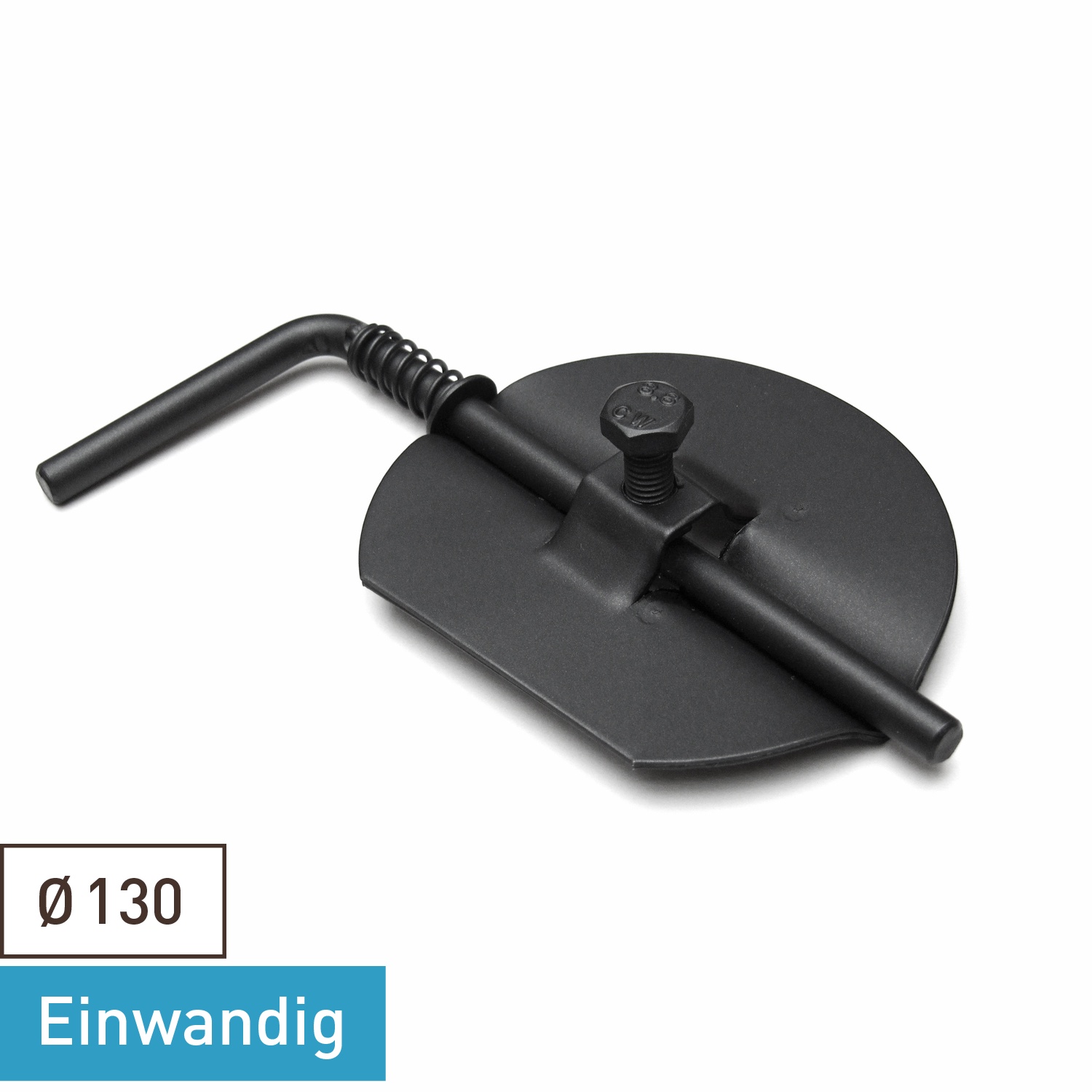

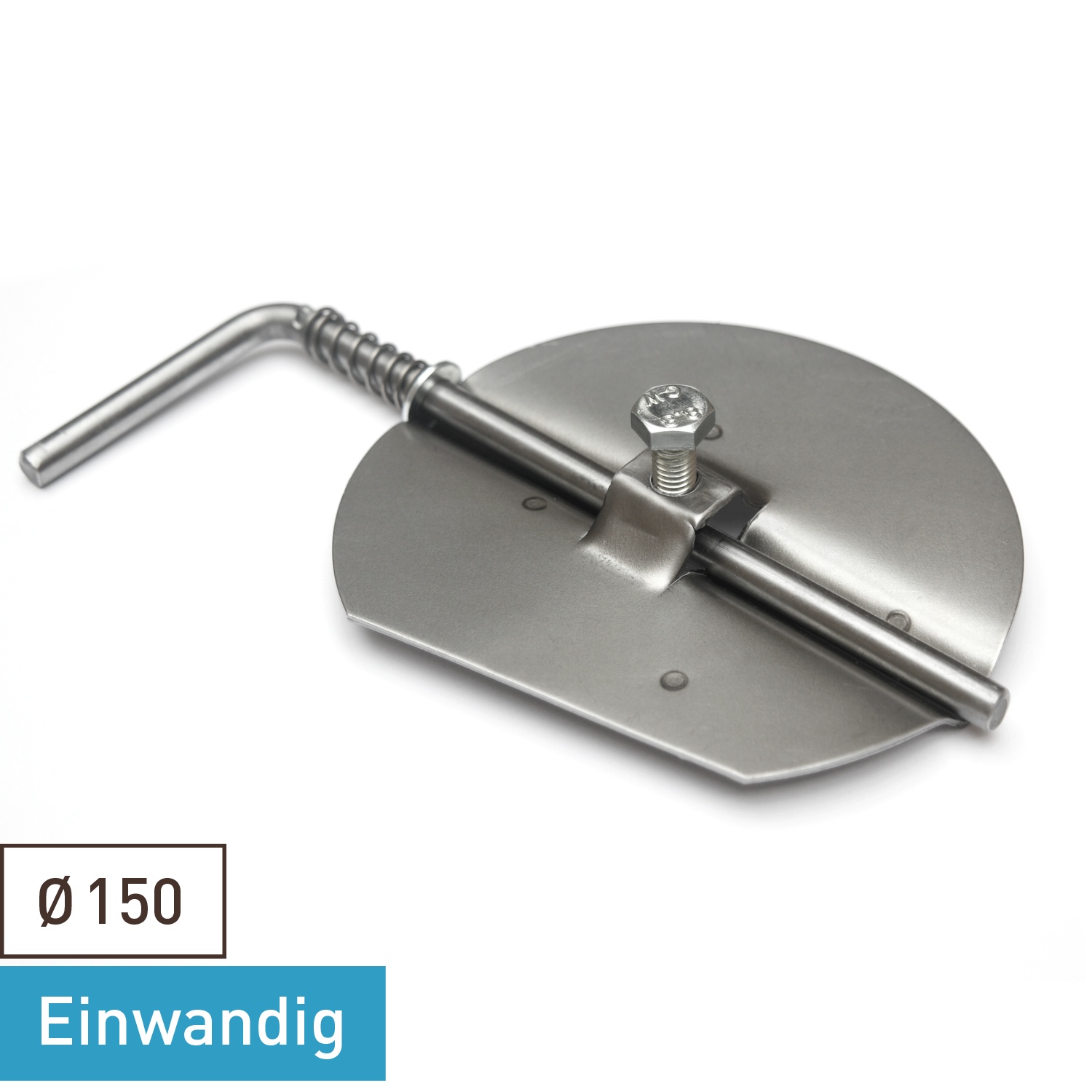

Eine Scheibe auf einer Achse, die quer durch das Rohr läuft; außen bleibt der Griff. Die einzelnen Klappen sind einwandig, haben keine Dichtung und werden in ein bestehendes Rauchrohr eingesetzt, in sechs Nennweiten von 120 bis 200 mm.
-
Einwandiges Rohr oder Bogen mit Klappe

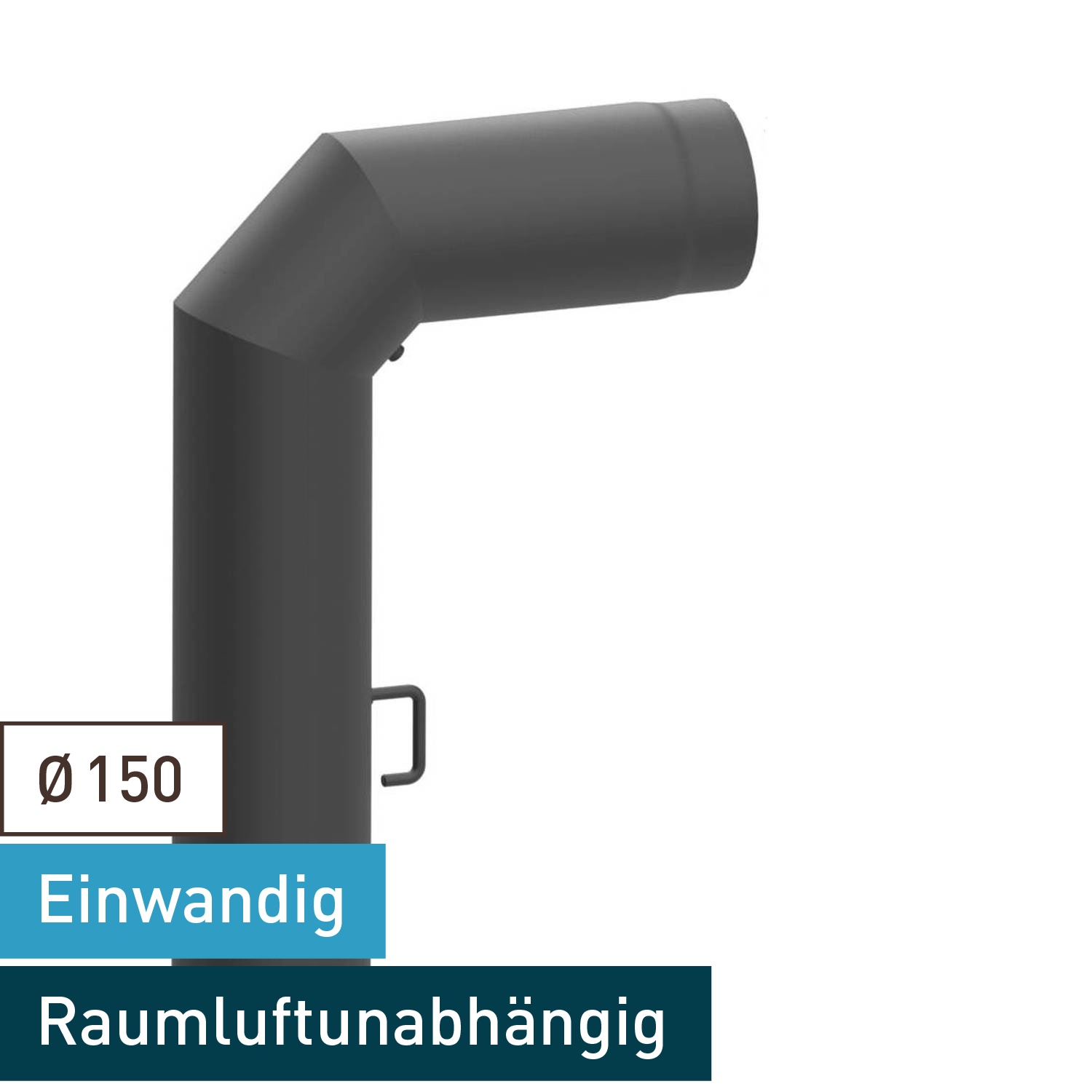

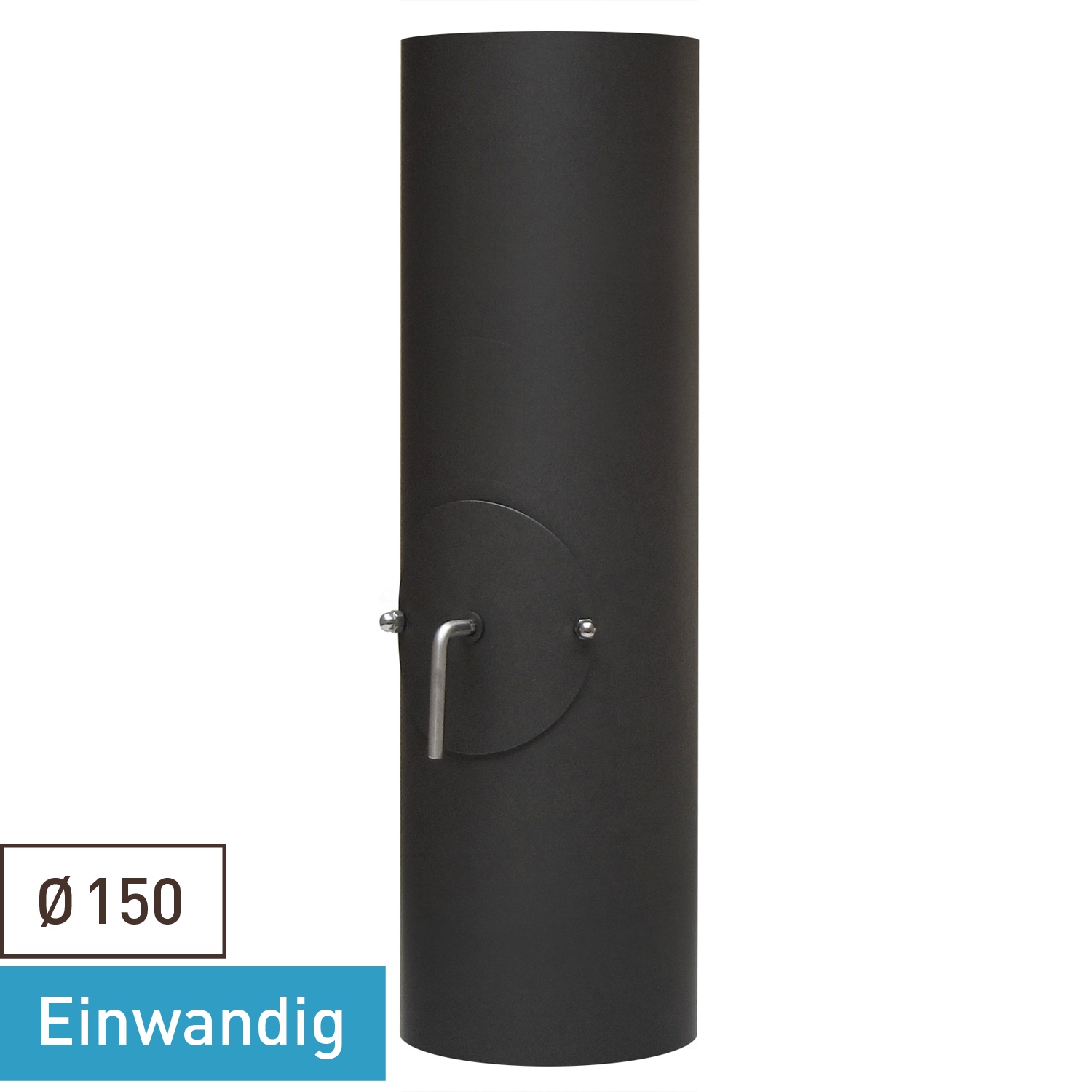

Klappe und Reinigungstür sitzen ab Werk im Bauteil. Im Sortiment sind gerade Rohre in 150 mm mit 500 oder 1.000 mm Länge und zusätzlichem Kondensatring sowie ein 90-Grad-Winkelbogen in 150 mm, Grau, mit Tür und Klappe.
-
Doppelwandiges Element mit Klappe

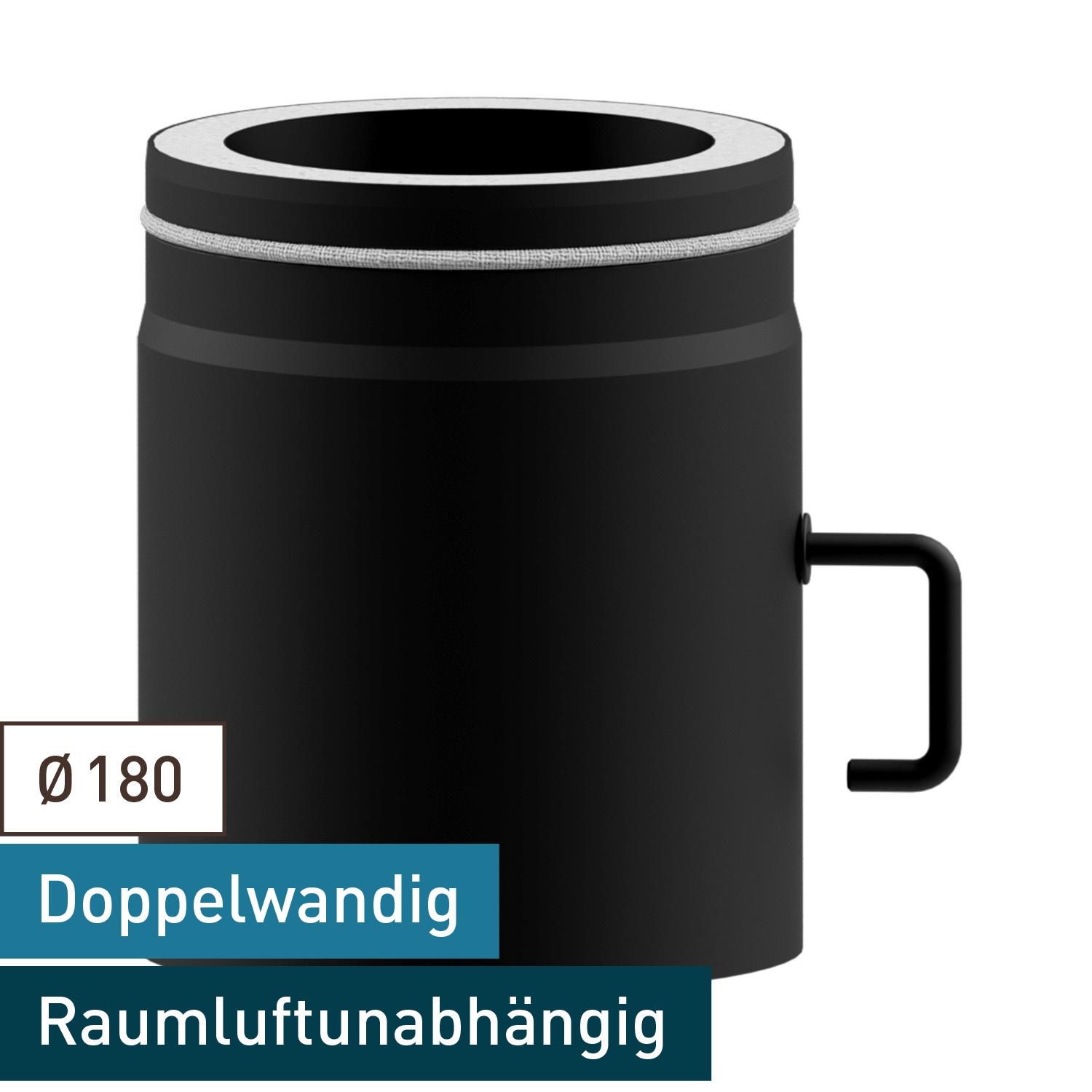

Ein 250 mm langes, gedämmtes Rohrstück mit Dichtring, Reinigungsöffnung und eingebauter Klappe. Es ist für raumluftunabhängigen Betrieb ausgewiesen und in 120, 130, 150 und 180 mm erhältlich.
Nachrüsten lässt sich am einfachsten die einzelne Klappe, wenn das Rohr schon steht. Wird die Rohrstrecke ohnehin neu geplant, spart ein Bauteil mit eingebauter Klappe einen Arbeitsgang, und die Tür erleichtert das Kehren.
Auswahl
Die passende Ofenrohr-Drosselklappe wählen
Die Klappe muss zu dem Rohr passen, in dem sie sitzt: in Nennweite, Farbe, Rohrreihe und Betriebsweise des Ofens. Die Drosselklappen im Sortiment haben durchgehend 2 mm Materialstärke. Den Ausschlag geben deshalb die Nennweite Ihres Rohrs und die Frage, ob Ihr Ofen raumluftunabhängig betrieben wird.
- Nennweite: Sie entspricht dem Durchmesser Ihres Ofenrohrs. Einzelne Klappen gibt es in 120, 130, 150, 160, 180 und 200 mm. Einwandige Bauteile mit eingebauter Klappe gibt es in 150 mm, das doppelwandige Element in 120, 130, 150 und 180 mm. Bestellen Sie die Nennweite, die im Artikelnamen steht und zu Ihrem Rohr passt.
- Farbe: Einzelne Klappen gibt es schwarz in allen sechs Nennweiten, gussgrau in 120, 130, 150 und 160 mm und blank in 150 mm. Die Bauteile mit Klappe sind schwarz, der Winkelbogen grau. Wählen Sie die Farbe passend zu Ihrem Rohr.
- Material: Die einwandigen Teile sind aus Stahl; die einzelnen Klappen und die beiden geraden Basic-Rohre mit Klappe sind bis 600 °C temperaturbeständig. Das doppelwandige Element ist innen emailliert und außen lackiert. Die Lifestyle-Bauteile mit Klappe, also das doppelwandige Element und der Winkelbogen, sind nach DIN EN 1856 ausgewiesen.
- Dichtheit: Die Basic-Teile sind einwandig, ohne Dichtung und für Öfen ohne raumluftunabhängigen Betrieb vorgesehen. Als geeignet für einen raumluftunabhängigen Ofen ist in dieser Kategorie nur das doppelwandige Element mit Dichtring ausgewiesen. Für den Winkelbogen klären wir das vor der Bestellung mit Ihnen.
- Rohrreihe: Die Bauteile mit Klappe gehören zu einer Raik-Reihe, Basic, Lifestyle oder Lifestyle DUO; der Lifestyle-Winkelbogen ist nur mit Lifestyle-Zubehör kompatibel. Planen Sie die Strecke deshalb in einer Reihe. Die einzelne Klappe wird in ein bestehendes Rohr eingesetzt.
Die Teile stammen aus den Rohrsystemen von Raik. Welche Nennweite Ihr Ofen braucht und wie Material, Verlauf und Abstände für das ganze Ofenrohr zusammenhängen, steht im Überblick.
Bedienung
Einbau und Bedienung der Drosselklappe im Rauchrohr
Die Drosselklappe sitzt im Rauchrohr zwischen Ofen und Schornstein, an einer Stelle, an der Sie den Griff gut erreichen. Sie wird von Hand gestellt: Steht der Griff quer zum Rohr, ist der Abgasstrom am stärksten gedrosselt. Vor dem Öffnen der Feuerraumtür, also auch zum Nachlegen, öffnen Sie die Klappe wieder.
- Einbauort: im frei liegenden Rohr zwischen Ofen und Schornstein, wo Sie den Griff vom Ofen aus gut erreichen. Verbindungsstücke dürfen nicht in Decken, Wänden oder unzugänglichen Hohlräumen verlaufen (Feuerungsverordnungen der Länder nach dem Vorbild der MFeuV, § 7 Abs. 9).
- Stellung: Steht der Griff quer zum Rohr, ist der Abgasstrom am stärksten gedrosselt; je weiter Sie ihn daraus drehen, desto weiter öffnet die Klappe. Prüfen Sie beim Einbau mit Blick ins offene Rohr, wie die Scheibe zum Griff steht.
- Wann drosseln: wenn der Ofen bei offener Klappe zu stark zieht und das Holz zu schnell abbrennt. Die Verbrennungsluft regeln Sie weiter am Ofen; die Klappe ersetzt diese Regler nicht.
- Vor dem Öffnen der Tür: Klappe ganz öffnen, damit beim Nachlegen möglichst kein Rauch austritt.
- Abgrenzung: Ein Zugbegrenzer arbeitet selbsttätig als Nebenluftvorrichtung an der Abgasanlage. Die Drosselklappe dagegen wirkt nur in der Stellung, die Sie wählen.
Aus der Praxis
Erst klären, ob die Klappe darf
Wer eine Drosselklappe bestellen will, hat meist einen Schornstein, der kräftig zieht, und einen Ofen, der das Holz schnell verbrennt. Ich frage dann drei Dinge: welche Nennweite das Rohr hat, ob der Ofen raumluftunabhängig läuft und was die Anleitung des Ofens zu einer Klappe im Rohr sagt. Steht dort nichts, fragen Sie den Schornsteinfeger, bevor Sie bestellen. Bei raumluftunabhängigen Öfen kommt aus unserem Sortiment nur das dafür ausgewiesene doppelwandige Element in Frage, nicht die einfache Klappe.
Silvio Wirth, Ofen-Fachberater bei kamdi24
Grenzen
Grenzen: nie ganz schließen, Ofenanleitung zuerst
Eine Drosselklappe darf das Rauchrohr nie vollständig verschließen, denn die Abgase müssen in jeder Stellung abziehen können. Ob an Ihrem Ofen überhaupt eine Klappe im Rohr sitzen darf und wie weit sie schließen darf, legen die Montageanleitung des Ofens und die Vorschriften Ihres Landes fest. Die Herstellerangabe des Ofens geht vor.
Klären Sie deshalb vor dem Kauf zwei Dinge: Lässt die Anleitung Ihres Ofens eine Klappe im Rauchrohr zu, und ist der Ofen für raumluftunabhängigen Betrieb eingebaut? Im Zweifel fragen Sie den Bezirksschornsteinfeger. Bei einem neuen Ofen setzen Sie die Klappe vor der Abnahme ein: Der Ofen darf erst in Betrieb gehen, wenn der Bezirksschornsteinfeger die Abgasanlage bescheinigt hat (Landesbauordnungen nach § 82 Abs. 2 Musterbauordnung).
FAQ
Häufige Fragen zur Drosselklappe
Darf ich eine Drosselklappe für den Kaminofen nachrüsten?
Ja, wenn die Montageanleitung Ihres Kaminofens eine Klappe im Rauchrohr zulässt. Am einfachsten geht das mit einer einzelnen Klappe, die in das vorhandene Rauchrohr eingesetzt wird. Ist Ihr Ofen raumluftunabhängig eingebaut, kommt nur ein dafür ausgewiesenes Element in Frage. Im Zweifel stimmen Sie den Einbau vorher mit dem Bezirksschornsteinfeger ab.
Wie weit darf man die Drosselklappe im Ofenrohr schließen?
Nie ganz: Auch in der stärksten Drosselstellung müssen die Abgase abziehen können. Wie viel Querschnitt offen bleiben muss, unterscheidet sich von Land zu Land und von Ofen zu Ofen. Maßgeblich ist die Anleitung Ihres Ofens; fehlt dort eine Angabe, fragen Sie den Bezirksschornsteinfeger. Vor dem Öffnen der Feuerraumtür öffnen Sie die Klappe ganz.
Woran erkenne ich, ob die Drosselklappe offen oder geschlossen ist?
Am Griff: Steht er quer zum Rohr, ist der Abgasstrom am stärksten gedrosselt; je weiter Sie ihn aus dieser Stellung drehen, desto weiter öffnet die Klappe. Prüfen Sie beim Einbau mit Blick ins offene Rohr, wie die Scheibe zum Griff steht, dann lesen Sie die Stellung später ohne Nachsehen ab.
Welche Drosselklappe passt an einen raumluftunabhängigen Ofen?
Aus dieser Kategorie das doppelwandige Element mit Dichtring: Nur dieses ist für raumluftunabhängigen Betrieb ausgewiesen, in 120, 130, 150 oder 180 mm. Die einfachen einwandigen Klappen ohne Dichtung sind für Öfen ohne raumluftunabhängigen Betrieb vorgesehen. Ob eine Klappe am Ofen überhaupt zulässig ist, regelt dessen Anleitung.
Welchen Durchmesser braucht die Drosselklappe für mein Ofenrohr?
Denselben wie Ihr Ofenrohr. Die Nennweite steht im Artikelnamen, etwa 150 mm für ein 150er-Rohr. Einzelne Klappen gibt es in 120, 130, 150, 160, 180 und 200 mm. Kennen Sie die Nennweite Ihres Rohrs nicht, hilft die Anleitung des Ofens: Dort ist der Durchmesser des Abgasstutzens angegeben, an den das Rohr anschließt.
Die passende Klappe für Ihr Rohr
Sie sind nicht sicher, ob eine Klappe an Ihren Ofen darf oder welche Ausführung passt? Schicken Sie uns Ofenmodell, Rohrdurchmesser und ein Foto der Rohrstrecke, dann klären wir mit Ihnen Bauart, Nennweite und Farbe. Weitere Teile rund um Rohr und Schornstein finden Sie im Ofenrohr- und Schornsteinzubehör.
