ATMOS DC22 GSE Set + Pufferspeicher 825 L + Kombispeicher 825 L + SWT, inkl. Isolierung
Lieferzeit: 3 bis 7 Werktage
Dieses Komplett-Set umfasst folgende Komponenten:
1x ATMOS DC22 GSE Holzvergaserkessel
1x Pufferspeicher TPSM 825L, inkl. Isolierung
1x Pufferspeicher THKE 825L + 1 Solarwärmetauscher mit 188L Brauchwassermenge, inkl. Isolierung
1x Heizungsausdehungsgefäß 200L + 1x Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
Anschlusskomponenten zur Einbindung in die Heizungsanlage:
- Thermische Ablaufsicherung Watts STS20

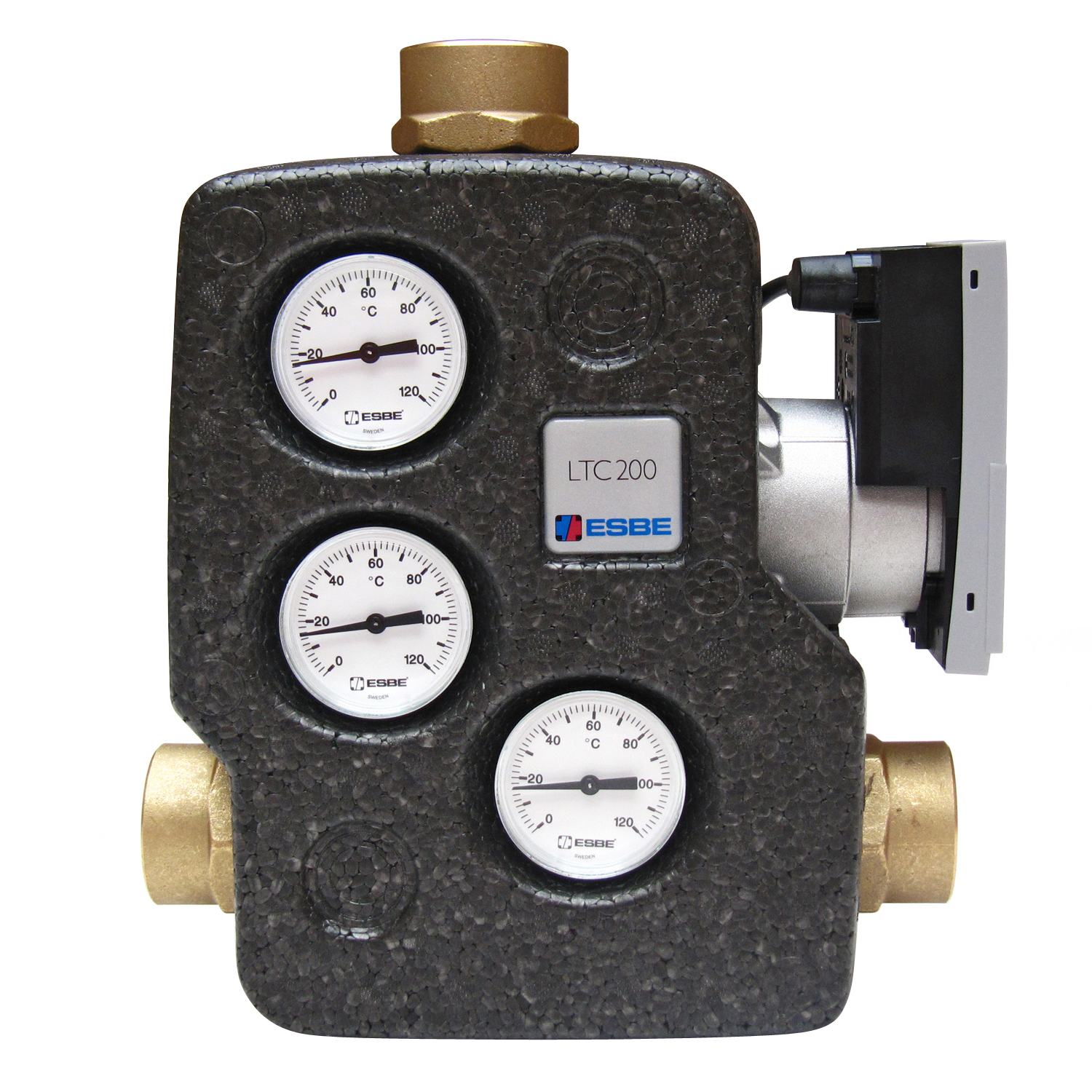

- Rücklaufanhebung ESBE LTC 261 70°C inkl. Hocheffizienzpumpe
- Kesselsicherheitsgruppe KSG 30
Beschreibung Holzvergaserkessel:
Die umweltfreundlichen Atmos GSE Holzvergaserkessel zeichnen sich durch ihren hohen Wirkungsgrad von über 90 % und den dadurch geringen Brennstoffverbrauch aus. Die Kessel der GSE Serie erzielen dabei Spitzenwerte und gelten als sehr umweltfreundlich. Durch den großen Füllraum können, je nach Typ, Scheithölzer mit einer Länge von 330 - 530 mm verwendet werden. Der Kesselkörper wird in Schweißteilen aus bis zu 8 mm Stahlblech gefertigt. Der Füllraum bzw. Brennraum ist mit keramischen Formteilen bestückt und schützt dadurch optimal den Kesselkörper. Die keramischen Formteile im Brennraum können leicht und preiswert erneuert werden und garantieren dadurch eine lange Lebensdauer des Holzvergaserkessels. Die Primär- und Sekundärluft wird auf hohe Temperaturen vorgewärmt, dadurch entstehen niedrigere Abgastemperaturen, hohe Wirkungsgrade und bessere Emissionswerte. Durch die leichte Bedienung und einfache Reinigung ist der Holzvergaserkessel besonders anwenderfreundlich.

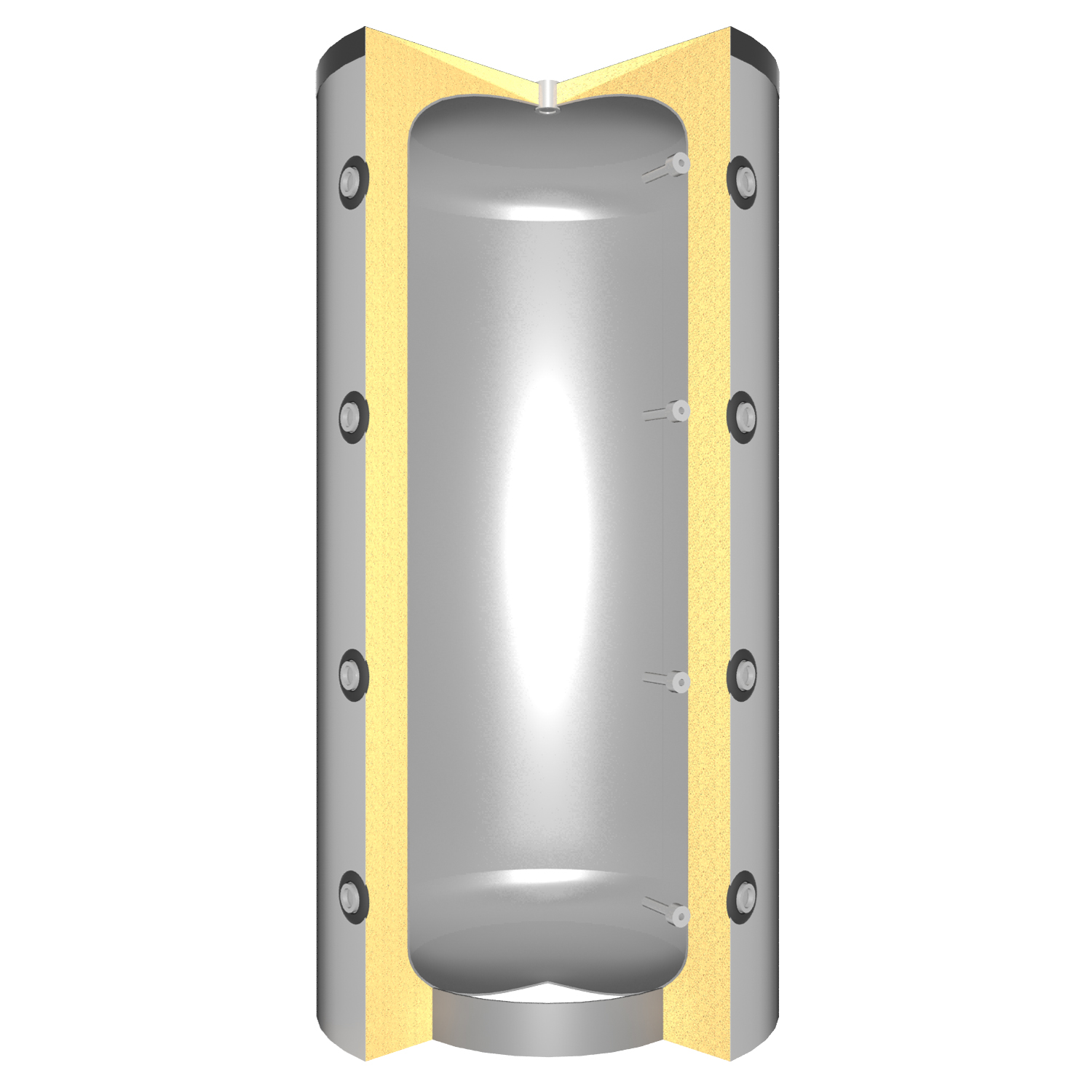

Beschreibung Pufferspeicher TPSM 825:
Der hochwertige Pufferspeicher TPSM 825 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 9 kW ist möglich.

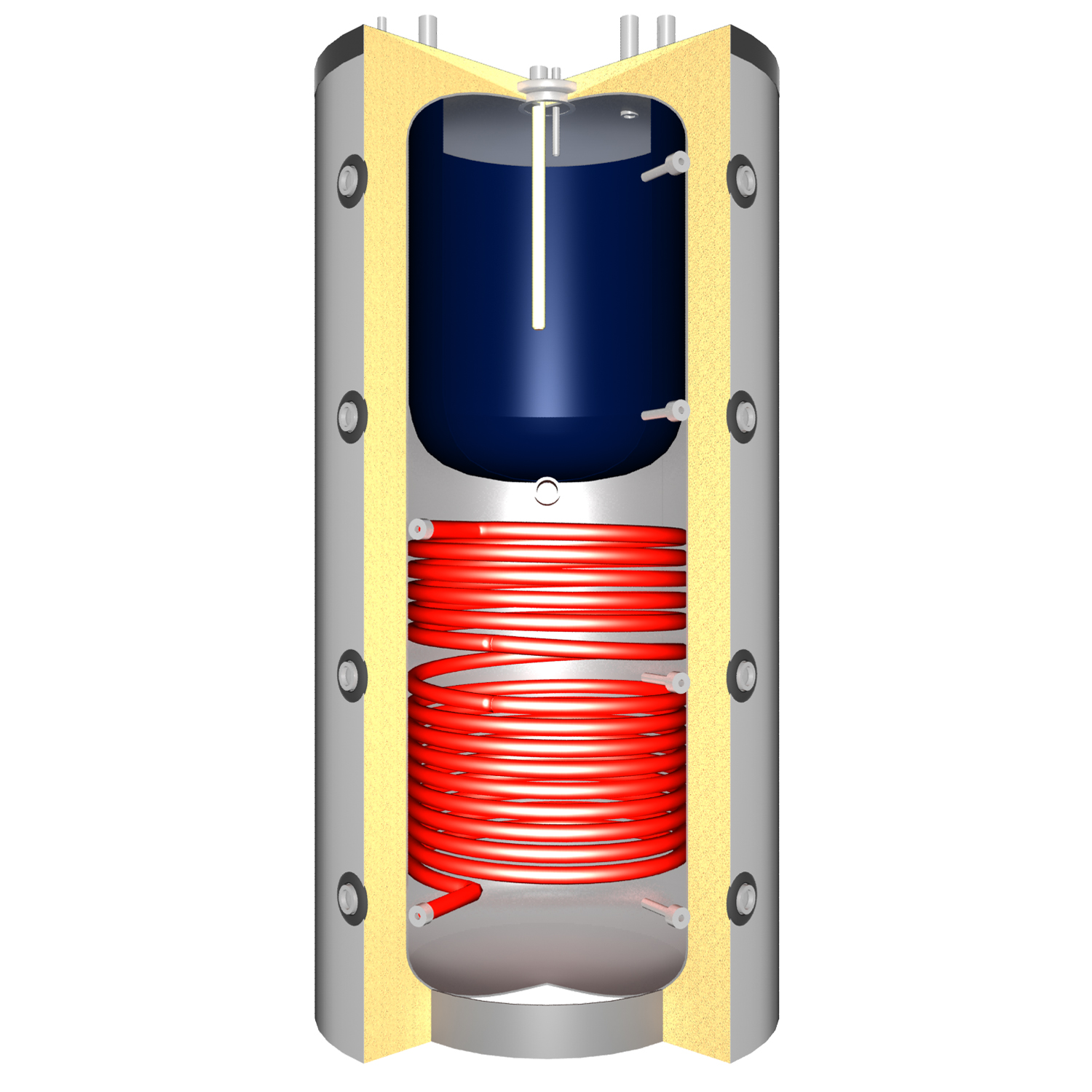

Beschreibung Pufferspeicher THKE 825:
Der hochwertige Pufferspeicher THKE 825 mit integrierter Brauchwassererwärmung und einem Solarwärmetauscher ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser, Solaranlagen etc. Der Kombispeicher ist mit einer Fühlerklemmleiste zur variablen Positionierung der Fühler ausgestattet. Im emaillierten Trinkwassertank erwärmen Sie Brauchwassermengen bis 188 Liter. Für effizienten Korrosionsschutz ist eine Magnesiumanode verbaut.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
4x 0,5 Zoll für Messfühler/Thermometer
3x 1 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
1x 0,5 Zoll für Entlüftung
1x 1 Zoll Vorlauf Solartauscher
1x 1 Zoll Rücklauf Solartauscher
Der Einbau einer elektrischen Heizpatrone bis 9,0 kW ist im dafür vorgesehenen Anschluss möglich.
- Anschluss
- 1" IG
- Max. Betriebstemperatur
- 130 °C
- Maße (H x B x T)
- 1085 x Ø 600 x Ø 600 mm
- Gewicht
- 30 kg
- Anschluss
- 1"
- Temperaturbereich
- -10 °C bis +100 °C
- customOdPlentymarketsProduct15
- 1,5
- Fassungsvermögen
- 200 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebsdruck
- 8
- Maße ohne Isolierung (H x B x T)
- 1690 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T)
- 1740 x Ø 990 x Ø 990 mm
- Gewicht
- 226 kg
- Wärmetauscher
- 1 Solarwärmetauscher
- Betriebsdruck
- 3 bar
- Lieferumfang
- 1 Magnesiumanode; 1 Thermometer
- Nettovolumen
- 825 l
- Anschluss
- siehe Beschreibungstext
- Farbe
- grau
- Betriebsdruck Brauchwasser
- 6 bar
- Betriebstemperatur
- 95 °C
- Fläche unterer Wärmetauscher
- 2,4 m²
- Isolierung
- Ecoline Vlies
- Kippmaß
- 1800 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 718 l
- Volumen Brauchwasser
- 188 l
- Volumen Heizwasser
- 511 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Maße ohne Isolierung (H x B x T)
- 1690 mm x Ø 790 mm x Ø 790 mm
- Maße (H x B x T)
- 1740 x Ø 990 x Ø 990 mm
- Gewicht
- 106 kg
- Betriebsdruck
- 3 bar
- Nettovolumen
- 718 l
- Anschluss
- siehe Beschreibungstext
- Farbe
- grau
- Betriebstemperatur
- 95 °C
- Isolierung
- Ecoline Vlies
- Kippmaß
- 1740 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 718 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Länge
- 100 mm
- Maße (H x B x T)
- XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur
- 500 °C
- Max. Betriebstemperatur
- 500 °C
- Max. Betriebsdruck
- 8
- Anschluss
- 3/4"
- Länge des Kapillarrohrs
- 1,3 m
- Maße (H x B x T)
- 254 x 213 x 118 mm
- Gewicht
- 45751 kg
- Pumpe
- Hocheffizienzpumpe 6 m
- Anschluss
- 1"
- Empfohlene Kesselleistung
- 50 kW
- Betriebsdruck
- 3 bar
- Temperaturbereich
- -10-115°C
- Betriebstemperatur
- 115 °C
- Isolierung
- Polystrol-Halbschalen
- Max. Betriebstemperatur
- 115 °C
- Nennwärmeleistung
- 23 kW
- Wirkungsgrad
- 90,7 %
- CO-Emission
- 140 mg/cm³
- Feinstaubemission
- 14 mg/m³
- Abgasmassenstrom
- 14 g/s
- Abgastemperatur am Stutzen
- 158 °C
- Maße (H x B x T)
- 1281 x 680 x 830 mm
- Gewicht
- 373 kg
- Ø Rauchrohranschluss
- 150 mm
- Max. Länge des Brennmaterials
- 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 18 Pa
- Volumen Wassertasche
- 73 l
- Min. Rücklauftemperatur
- 65 °C
- Temperaturbereich
- 75 °C bis 95 °C
- Siedepunkt
- 150 °C
- Volumen Füllraum
- 86 dm³
- Anschluss
- 1/2"
- Betriebsdruck
- 12 bar
- Anschluss
- 3/8"
- Temperaturbereich
- 110 °C
- Max. Betriebsdruck
- 10
