Schmitzker Alicante EVO Schwarz Sunshine Komplett-Set + Hygienespeicher SH 550, inkl. Isolierung
5.020,18 €
Lieferzeit: 1 bis 2 Wochen
Dieses Komplett-Set umfasst folgende Komponenten
- 1x Schmitzker Alicante EVO wasserführender Kaminofen Schwarz Sunshine
- 1x Hygienespeicher SH 550 (560 Liter) inkl. Isolierung

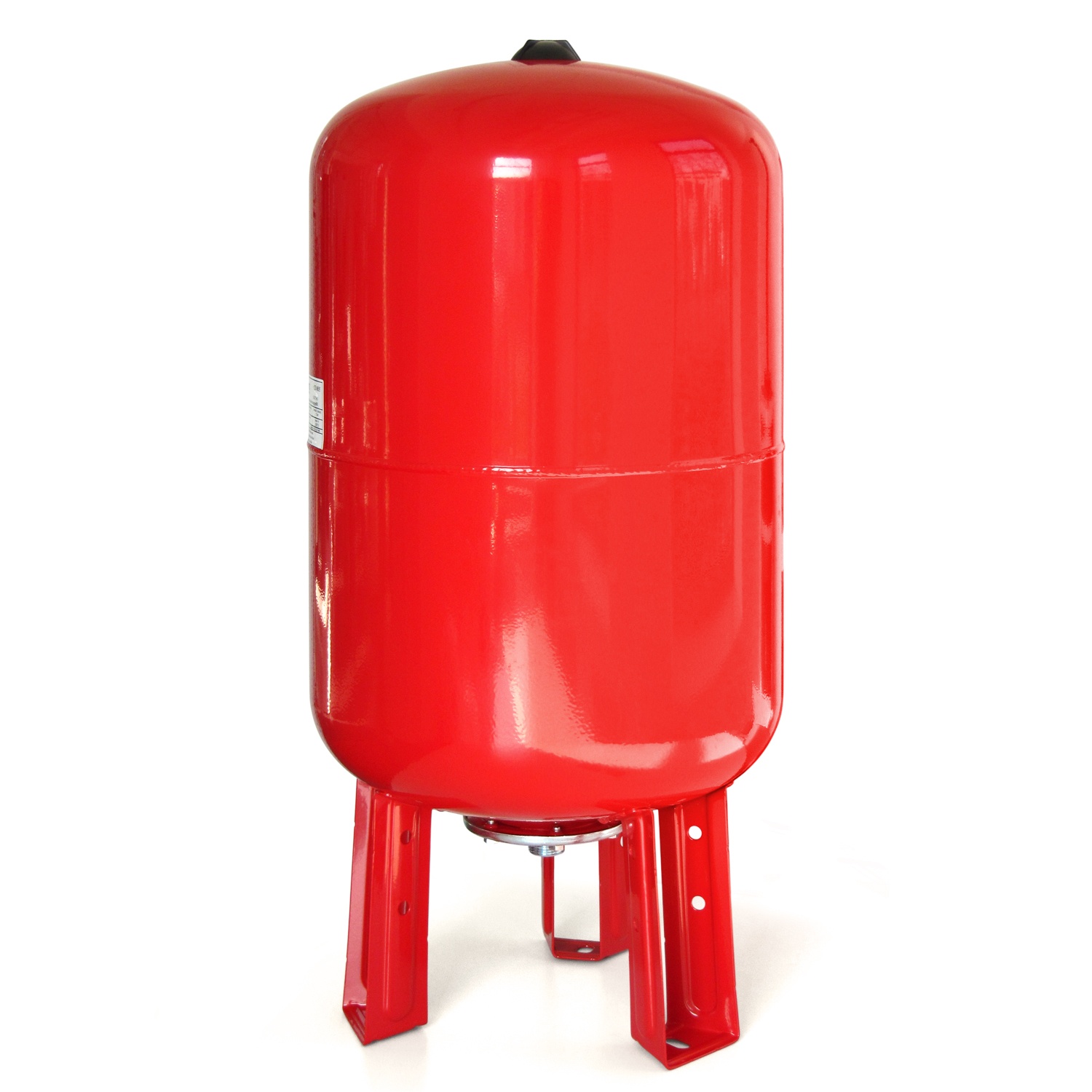

- 1x Ausdehnungsgefäß für Heizung 80L
- 1x Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll

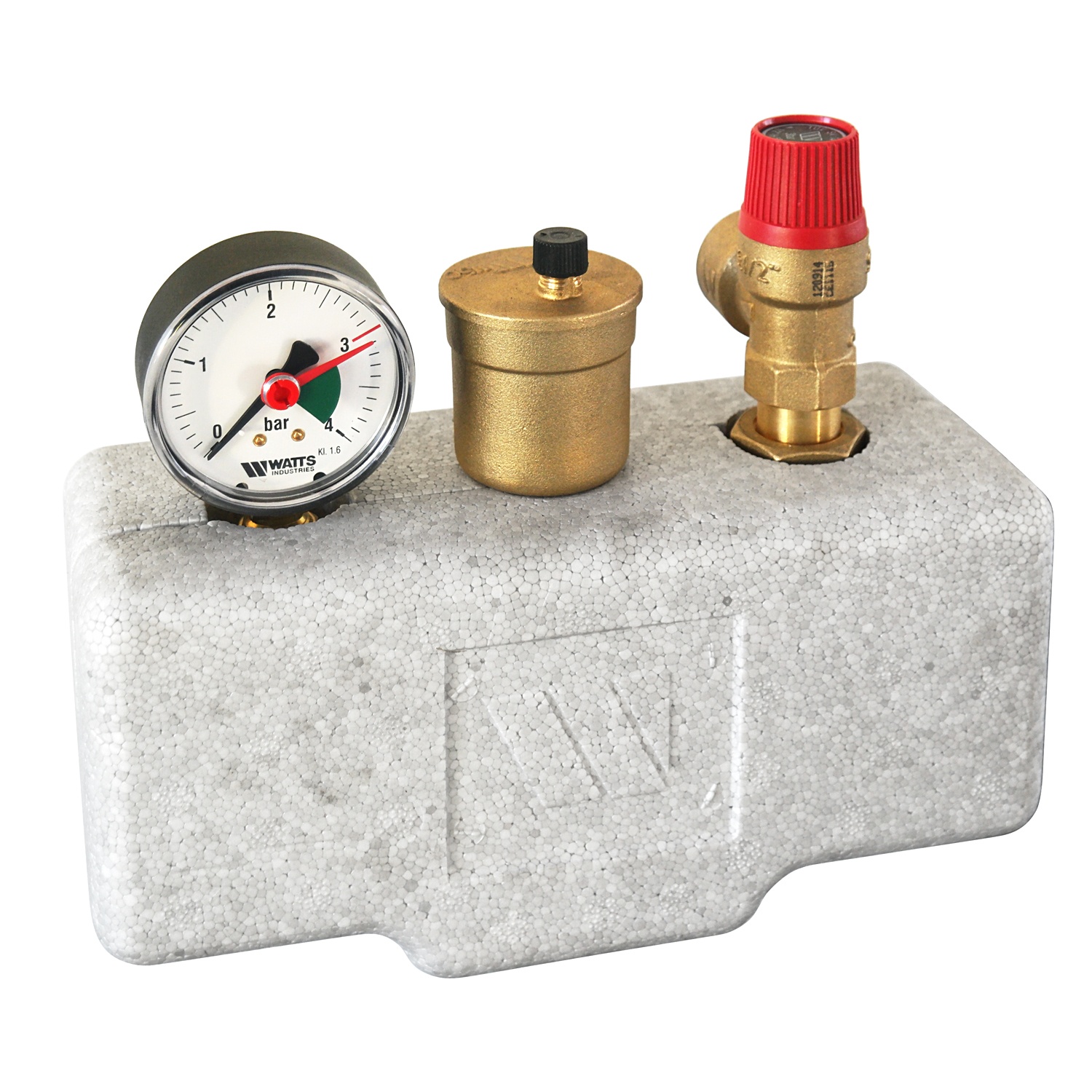

- 1x Kesselsicherheitsgruppe WATTS KSG 30
- 1x ESBE LTC 341 60°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 4 m

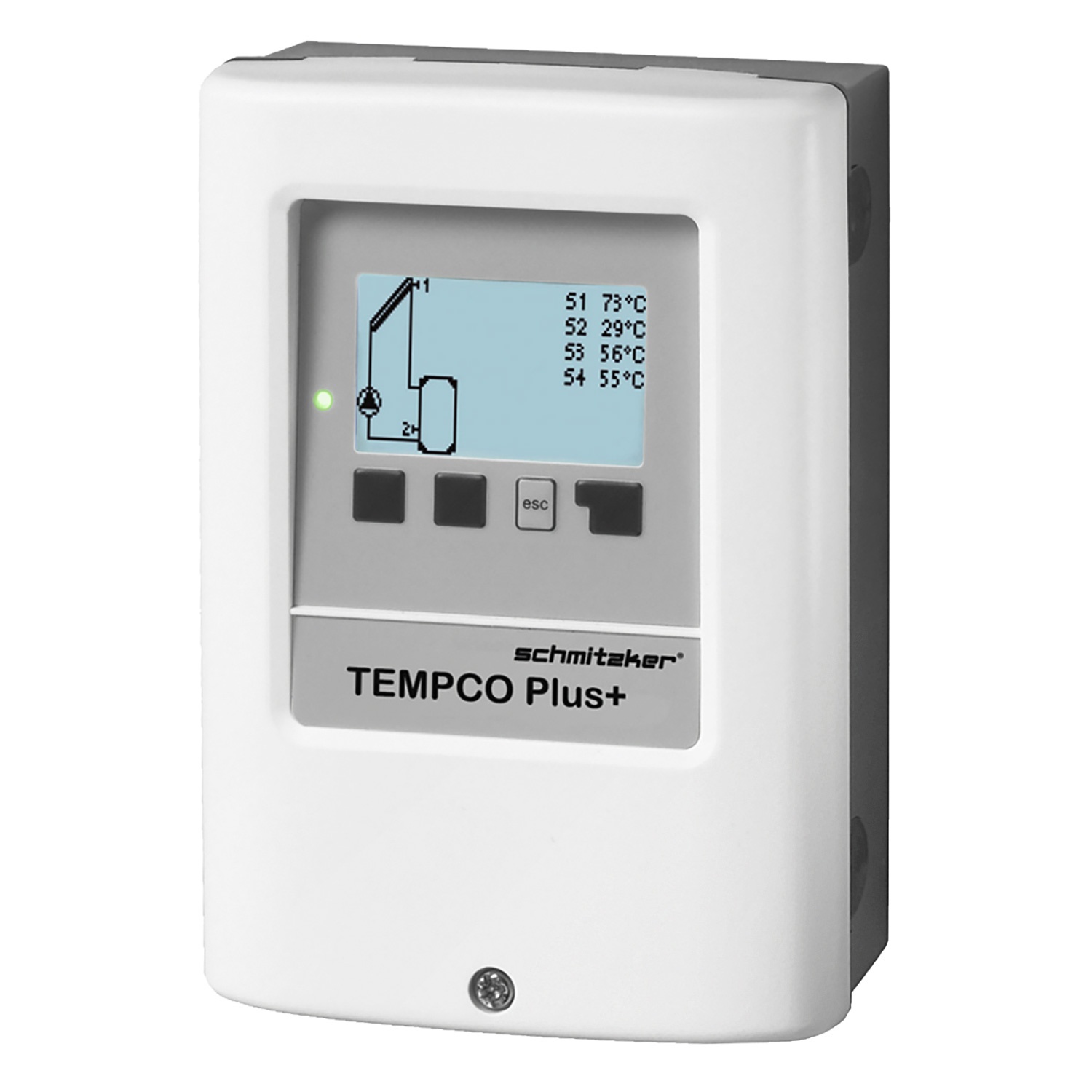

- 1x Schmitzker TEMPCO Plus+ Temperatur-Differenz-Controller Solar-Mehrkreisregler

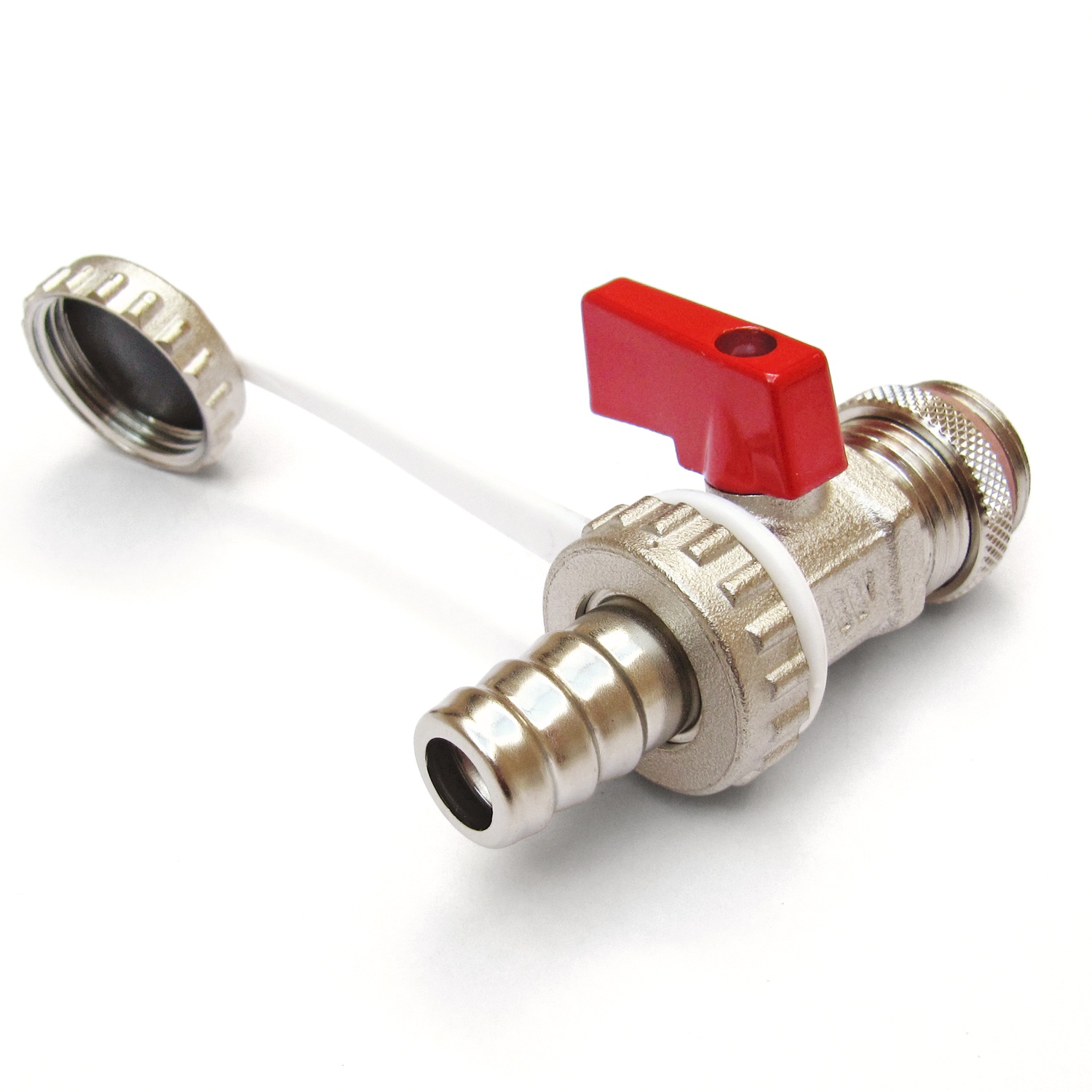

- 1x KFE-Kugelhahn G1/2" Afriso

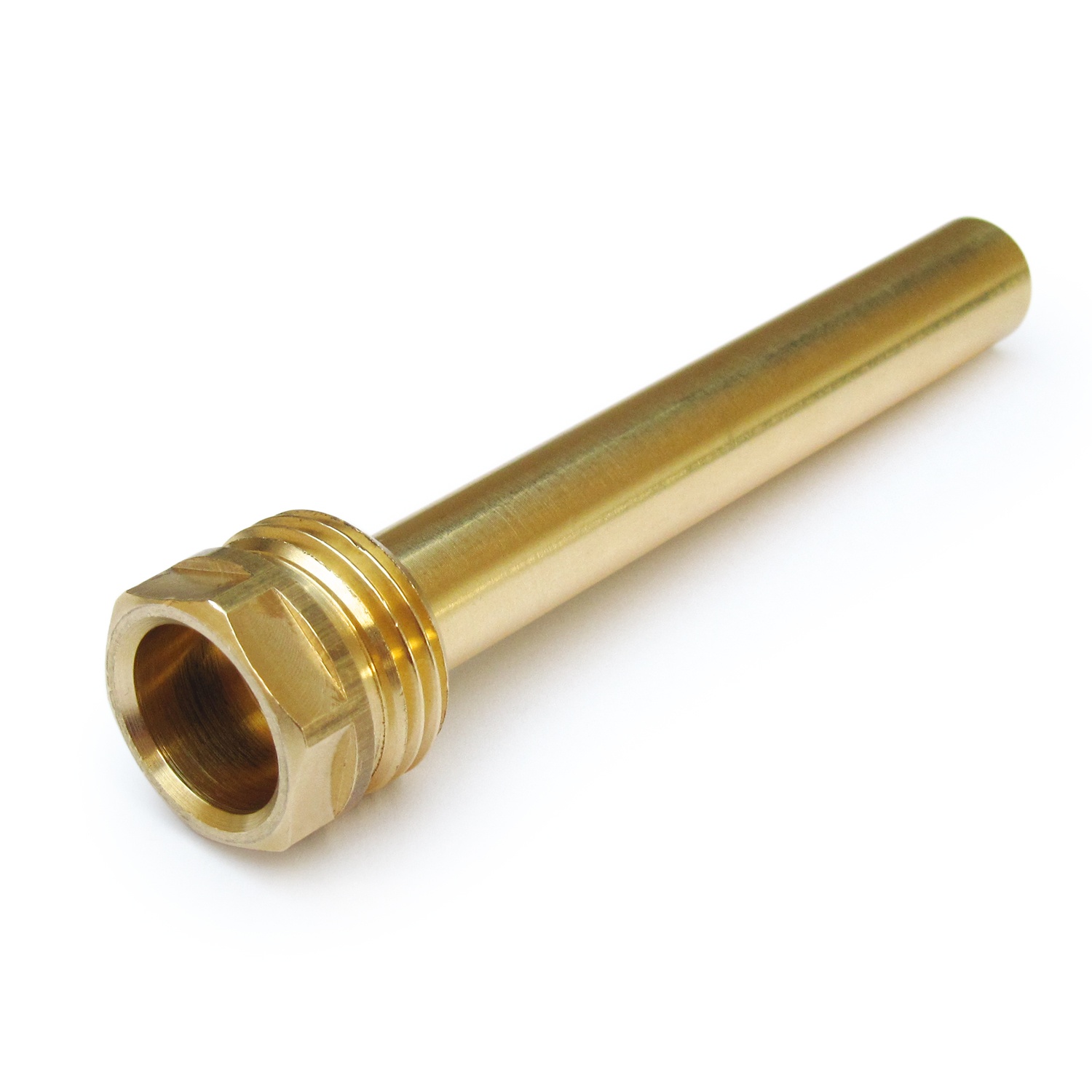

- 2x Tauchhülse TG 1/2 Zoll Watts
- 1x Schnellentlüfter 12bar Afriso

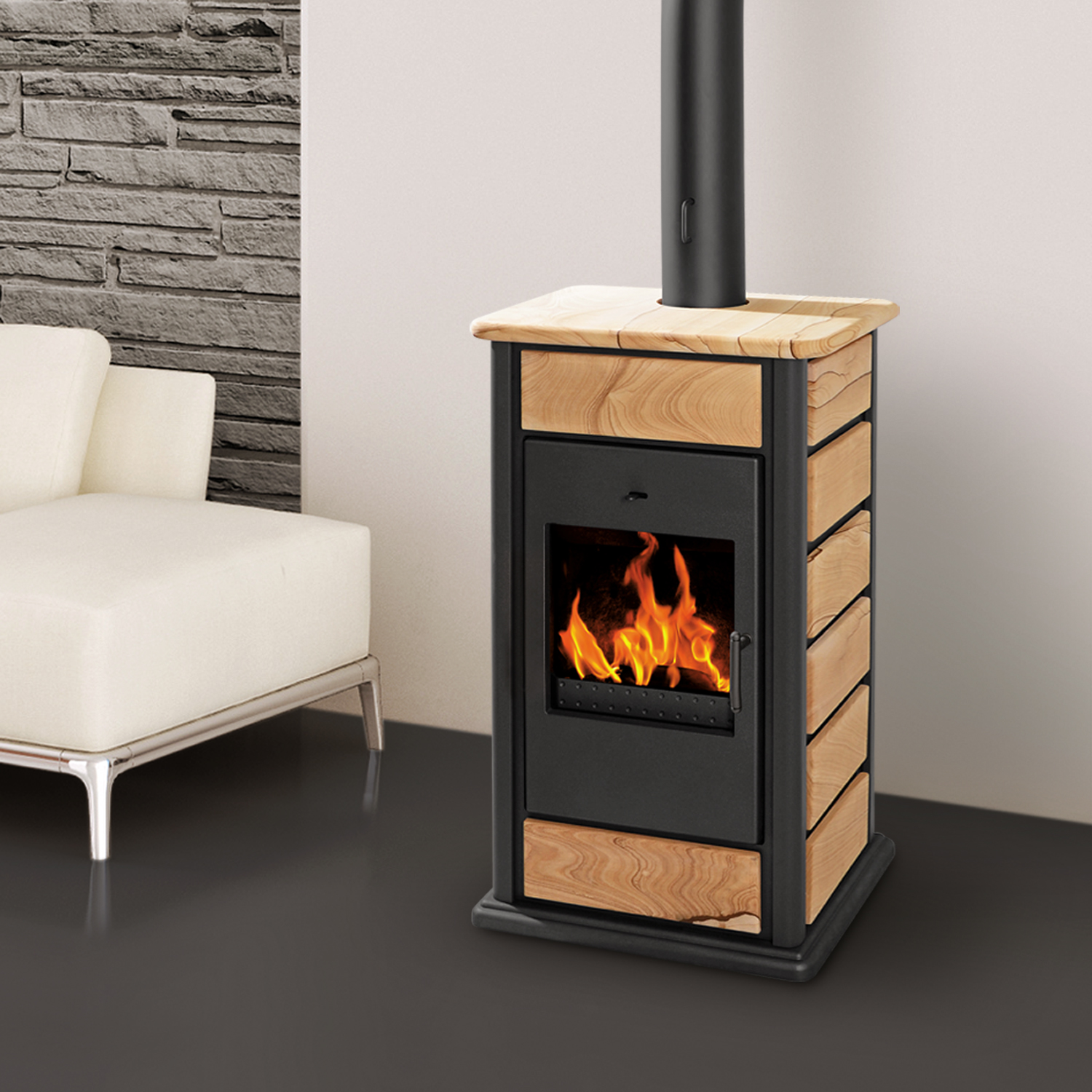

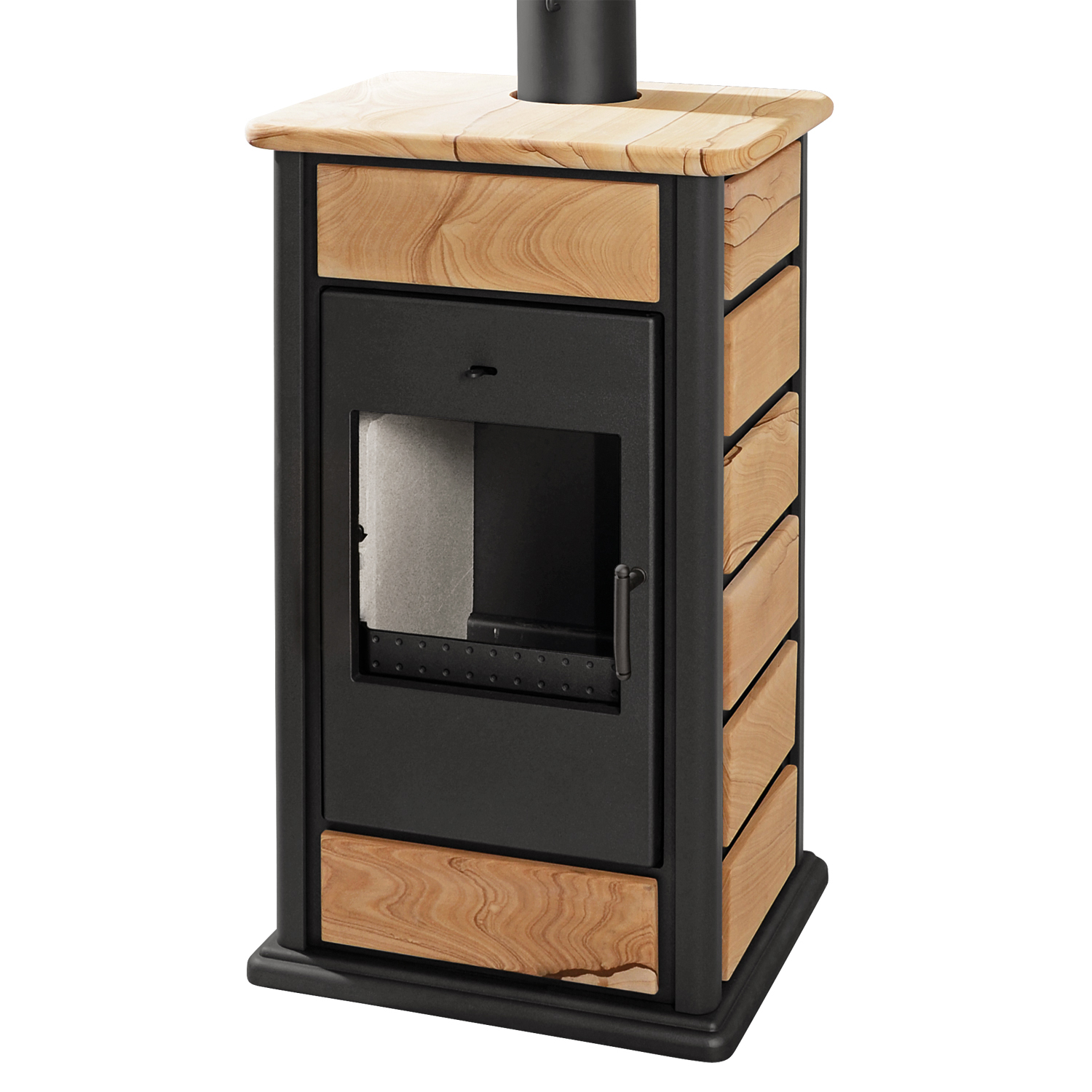

Details zum wasserführenden Kaminofen Schmitzker Alicante EVO
Der Ofen im Schmitzker Alicante EVO Kaminofen Komplett-Set liefert mit 16,3 kW die höchste Leistung dieser Set-Reihe und gibt davon 10,1 kW an das Heizungswasser ab – mehr als die Hälfte der Wärme geht damit an Heizkörper, Fußbodenheizung und Pufferspeicher.
6,2 kW bleiben als Strahlungswärme im Aufstellraum, das Raumheizvermögen liegt bei 425 m³. Gefertigt wird der Ofen in Deutschland. Der schwarze Korpus ist mit brauner Natursteinverkleidung kombiniert.
Besonderheiten des wasserführenden Kaminofens Schmitzker Alicante EVO
- 10,1 kW wasserseitig: Der hohe Wasseranteil macht den Ofen zum eigentlichen Wärmeerzeuger der Anlage und nicht nur zur Ergänzung.
- Brennraum aus Feuerbeton, Schamotte und Vermiculite: Die Auskleidung hält die Verbrennungstemperatur hoch, was den Abbrand sauberer macht und den Korpus schützt.
- Massive Bauweise mit 278 kg: Das hohe Gewicht speichert Wärme und gibt sie nach dem Abbrand weiter an den Raum ab.
- Getrennte Primär- und Sekundärluft: Anfeuern und Dauerbetrieb lassen sich separat einstellen, was den Holzverbrauch von 4,65 kg pro Stunde besser steuerbar macht.
- Zulassung für drei Länder: Neben Deutschland ist der Ofen für Österreich nach 15a B-VG und die Schweiz nach LRV zugelassen.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Schmitzker Alicante EVO
- BImSchV Stufe 2
- EN 16510
- EN 13384
- DIN EN 1856
- DIN EN 12977
- Zulassung für Österreich nach 15a B-VG
- Zulassung für die Schweiz nach LRV
Details zum Hygienespeicher SH 550 (560 Liter)

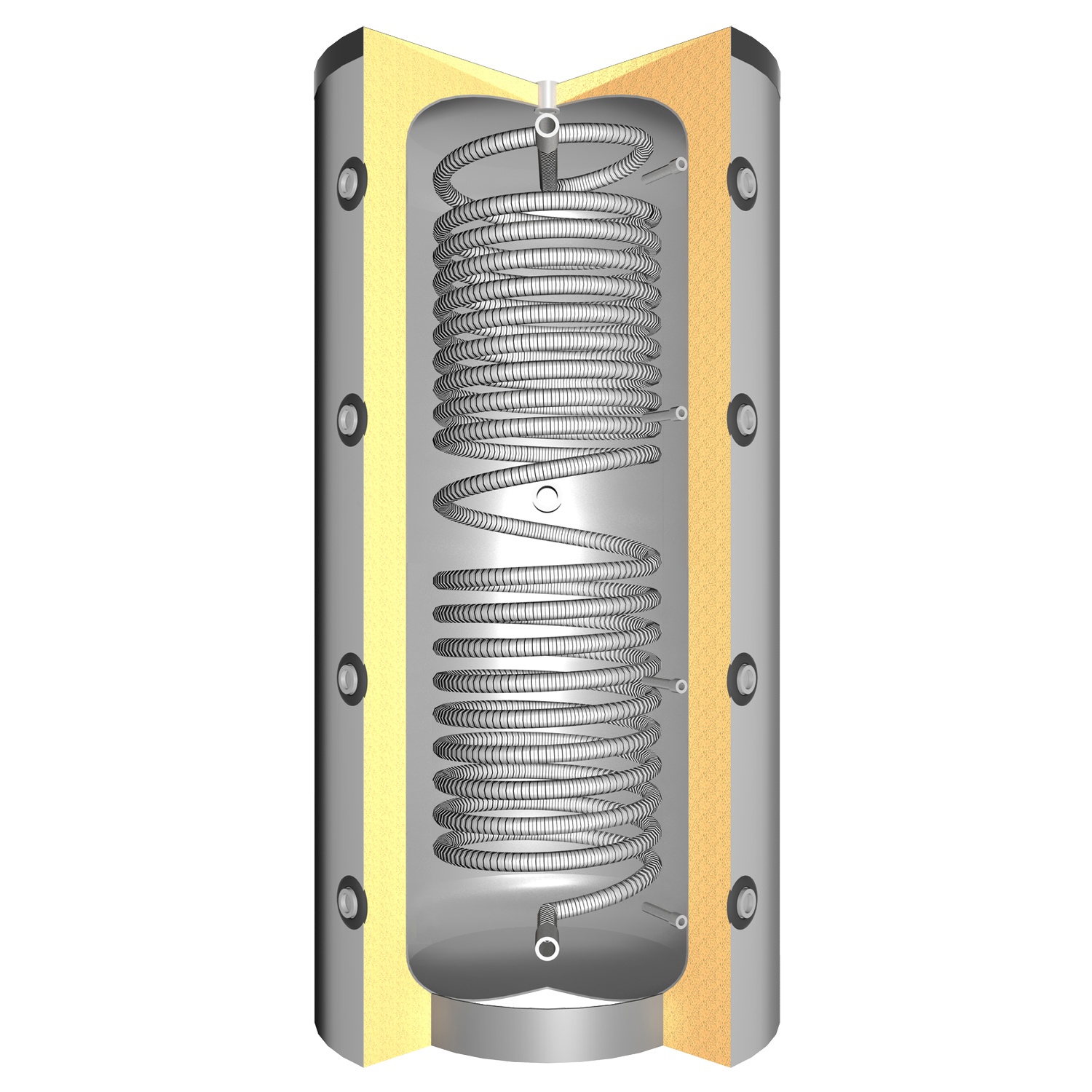

Der Hygienespeicher SH 550 erwärmt Trinkwasser im Durchlaufprinzip über einen fest eingeschweißten Wärmetauscher aus Edelstahlwellrohr. Die hohe, schlanke Bauform begünstigt die Temperaturschichtung, sodass oben zuverlässig warmes Wasser ansteht, während unten kühleres Wasser für den Ofenrücklauf bleibt.
Der Hygienespeicher SH 550 (560 Liter) verfügt über folgende Anschlüsse
- 8x 1,5 Zoll für Speicheranschluss
- 1x 1,5 Zoll für Anschluss oben
- 4x 0,5 Zoll für Messfühler/Thermometer
- 2x 1,25 Zoll für Brauchwasser
- 1x 1,5 Zoll für Einschraubheizung
Im Schmitzker Alicante EVO Kaminofen Komplett-Set ist der Einbau einer elektrischen Heizpatrone bis 7,5 kW im dafür vorgesehenen Anschluss möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (zum Beispiel Rohre oder Schellen). Diese Komponenten sind nicht Teil des Angebotes.
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie bei uns. Gern kombinieren wir auch andere wasserführende Kaminöfen und Pufferspeicher aus unserem Kamin-Shop passend zu Ihrem Installationswunsch.
FAQ: Häufige Fragen zum Schmitzker Alicante EVO Kaminofen Komplett-Set
Was gehört zum Komplett-Set und was muss ich zusätzlich kaufen?
Das Set enthält den Ofen, den Speicher, die Kesselsicherheitsgruppe, die Rücklaufanhebungsgruppe mit Hocheffizienzpumpe, das Ausdehnungsgefäß mit 80 Litern samt Kappenventil, den Differenzregler TEMPCO Plus+ mit drei Fühlern sowie Schnellentlüfter, KFE-Kugelhahn und Tauchhülse. Nicht enthalten sind Rauchrohre zum Schornstein, Rohrleitungen, Dämmmaterial und Kleinteile für die Verlegung, da diese von Ihrem Aufstellort abhängen. Auch die Montage selbst ist nicht Teil des Sets.
Was unterscheidet den Hygienespeicher vom Kombispeicher?
Der Hygienespeicher SH 550 speichert kein Trinkwasser, sondern erwärmt es erst in dem Moment, in dem Sie den Hahn öffnen: Das Wasser fließt durch ein Edelstahlwellrohr im heißen Heizwasser. Weil nichts stehen bleibt, entfällt das Legionellenthema weitgehend, und die Zapfmenge ist nicht auf einen Tankinhalt begrenzt. Ein Kombispeicher hält dagegen 150 Liter fertiges Warmwasser bereit, was bei hohem Spitzenbedarf ruhiger läuft, aber regelmäßige Anodenprüfung erfordert.
Welcher Schornstein ist für das Set nötig?
Der Ofen wird oben mit 150 mm Rauchrohr angeschlossen und braucht etwa 12 Pa Förderdruck. Ob Ihr Schornstein diesen Zug liefert, berechnet der Schornsteinfeger nach EN 13384, für das Rauchrohr selbst gilt DIN EN 1856. Da der Ofen für Mehrfachbelegung nach Bauart 1 zugelassen ist, kann der Schornstein je nach Situation mit einer weiteren Feuerstelle geteilt werden.
Für welche Häuser ist die Leistung von 16,3 kW sinnvoll?
Mit 425 m³ Raumheizvermögen und 10,1 kW wasserseitiger Leistung ist der Ofen für größere Wohnflächen oder mehrere Etagen gedacht, in denen er die Zentralheizung spürbar entlasten soll. In einem kleinen, gut gedämmten Raum wäre die Raumleistung von 6,2 kW schnell zu viel. Entscheidend ist, dass die Wärme über den Pufferspeicher abgeführt und im Haus verteilt wird – genau dafür ist das Set ausgelegt.
Kann ich das Set selbst installieren?
Den Ofen aufstellen und das Rauchrohr stecken können handwerklich geübte Käufer meist selbst, die hydraulische Einbindung sollte aber ein Heizungsfachbetrieb ausführen. Er berechnet die Leitungsquerschnitte, stellt den Vordruck des Ausdehnungsgefäßes ein, entlüftet die Anlage und parametriert die Regelung. Hinzu kommt die Abnahme durch den Schornsteinfeger, ohne die die Feuerstätte nicht in Betrieb gehen darf. Fehler bei Absicherung oder Rücklauftemperatur führen schnell zu Schäden am Ofen.
Lässt sich der Speicher später elektrisch nachheizen?
Ja, alle sechs Speichervarianten haben eine 1,5-Zoll-Muffe für eine elektrische Heizpatrone bis 7,5 kW. Damit können Sie Stromüberschuss einer Photovoltaikanlage in Wärme umwandeln oder im Sommer den Ofen aus lassen und trotzdem Warmwasser bereitstellen. Auch für längere Abwesenheiten ist das praktisch, weil die Anlage dann nicht auskühlt. Die Heizpatrone ist nicht Teil des Sets: Sie wird vom Fachbetrieb eingeschraubt und elektrisch angeschlossen, der die Absicherung im Verteiler gleich mit auslegt. Ob sich der Betrieb rechnet, hängt vom Stromtarif und der Größe Ihrer PV-Anlage ab.
|
|
Schmitzker – Intelligentes Heizen Made in Germany Schmitzker ist eine Eigenmarke von kamdi24, entwickelt von der Schindler + Hofmann GmbH & Co. KG in Dresden. Das Sortiment umfasst hochwertige wasserführende Kamineinsätze und Kaminöfen, die loderndes Holzfeuer mit effizienter Energiegewinnung für das zentrale Heizsystem verbinden. Tertiärluftführung, große Sichtscheiben und verschiedene Leistungsstufen (10–22 kW) zeichnen die in Deutschland gefertigten Geräte aus – Wärme mit Stil für das ganze Haus. |
- Anschluss: 1" IG
- Max. Betriebstemperatur: 130 °C
- Maße (H x B x T): 850 x Ø 415 x Ø 415 mm
- Gewicht: 13,21 kg
- Anschluss: 1"
- Temperaturbereich: -10 °C bis +100 °C
- Vordruck: 1,5 bar
- Fassungsvermögen: 80 l
- Innenmaterial: Spezialgummi-Membran
- Max. Betriebsdruck: 8
- Maße ohne Isolierung (H x B x T): 1630 mm x Ø 700 mm x Ø 700 mm
- Maße (H x B x T): 1680 x Ø 900 x Ø 900 mm
- Gewicht: 129 kg
- Wärmetauscher: 1 Brauchwasserwärmetauscher
- Betriebsdruck: 3 bar
- Lieferumfang: 4 Muffen à 0, 5 Zoll für Fühler/Thermometer
- Nettovolumen: 522 l
- Anschluss: siehe Beschreibungstext
- Farbe: grau
- Betriebstemperatur: 95 °C
- Isolierung: Ecoline Polyesterfaser-Vlies
- Kippmaß: 1690 mm
- Max. Betriebstemperatur: 95 °C
- Volumen: 560 l
- Stärke Isolierung: 100 mm
- Dämmwert: 0,0388 W/mK
- Maße (H x B x T): 163 x 52 x 52 mm
- Leistungsaufnahme: 0,5-2,5 W
- Spannung: 240 V
- Lieferumfang: 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich: 0 °C - 40 °C
- Betriebstemperatur: 40 °C
- Modell: TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage: Wandmontage, optional Schalttafeleinbau
- Schutzart: IP40
- Schutzklasse: II
- Länge: 100 mm
- Maße (H x B x T): XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur: 500 °C
- Max. Betriebstemperatur: 500 °C
- Max. Betriebsdruck: 8
- Maße (H x B x T): 254 x 213 x 118 mm
- Gewicht: 45751 kg
- Pumpe: Hocheffizienzpumpe 4 m
- Anschluss: 1"
- Empfohlene Kesselleistung: 50 kW
- Betriebsdruck: 3 bar
- Temperaturbereich: -10-115°C
- Betriebstemperatur: 115 °C
- Isolierung: Polystrol-Halbschalen
- Max. Betriebstemperatur: 115 °C
- Anschluss: 1/2"
- Betriebsdruck: 12 bar
- Anschluss: 3/8"
- Temperaturbereich: 110 °C
- Max. Betriebsdruck: 10
- Nennwärmeleistung: 16,3 kW
- Nennwärmeleistung wasserseitig: 10,1 kW
- Nennwärmeleistung luftseitig: 6,2 kW
- Wirkungsgrad: 78,4 %
- Max. Raumheizvermögen: 425 m³
- CO-Emission: 809 mg/cm³
- Abgasmassenstrom: 15,5 g/s
- Abgastemperatur am Stutzen: 287 °C
- Mindestabstand zu brennbaren Materialien: hinten 200 mm - seitlich 200 mm - vorne 800 mm
- Gewicht: 278 kg
- Ø Rauchrohranschluss: 150 mm
- Ø Externe Zuluft: 100 mm
- Brennstoffverbrauch: 4,65 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Farbe: Schwarz
