Edilkamin Kamineinsätze

Q: Welcher Edilkamin Kamineinsatz gehört zu dieser Unterseite?

Zu dieser Unterseite gehört aktuell der wasserführende Aquatondo 22 Flat CS PLUS. Er arbeitet mit Scheitholz und liefert 23 kW Gesamtleistung. Pelleteinsätze, Komplett-Sets und Zubehör sind eigene Produktgruppen und werden hier bewusst nicht als weitere Modelle aufgeführt.

Die Kamineinsätze von Edilkamin beheizen den Aufstellraum mit natürlicher Konvektion und eröffnen Ihnen beim Thema Verkleidung fast unbegrenzte Möglichkeiten. Abhängig von Ihren Bedürfnissen können Sie sich einen wasserführenden Edilkamin Kamineinsatz kaufen, der Ihre Zentralheizung unterstützt, oder einen Kamineinsatz mit Warmluftkanalisierung, der die beheizte Luft in angrenzende Räume weiterleitet. Entdecken Sie jetzt im Kamin-Shop von kamdi24 die vielfältigen Möglichkeiten, die ein Kamineinsatz von Edilkamin bereithält.

Edilkamin Kaminöfen Pelletöfen Pelleteinsätze Wasserführende Pelletöfen Wasserführende Pelleteinsätze Pelletkessel Komplett-Sets

Filter

Sortieren:

Deutschlandweit versandkostenfrei*

Varianten

-18%

Produkt ansehen

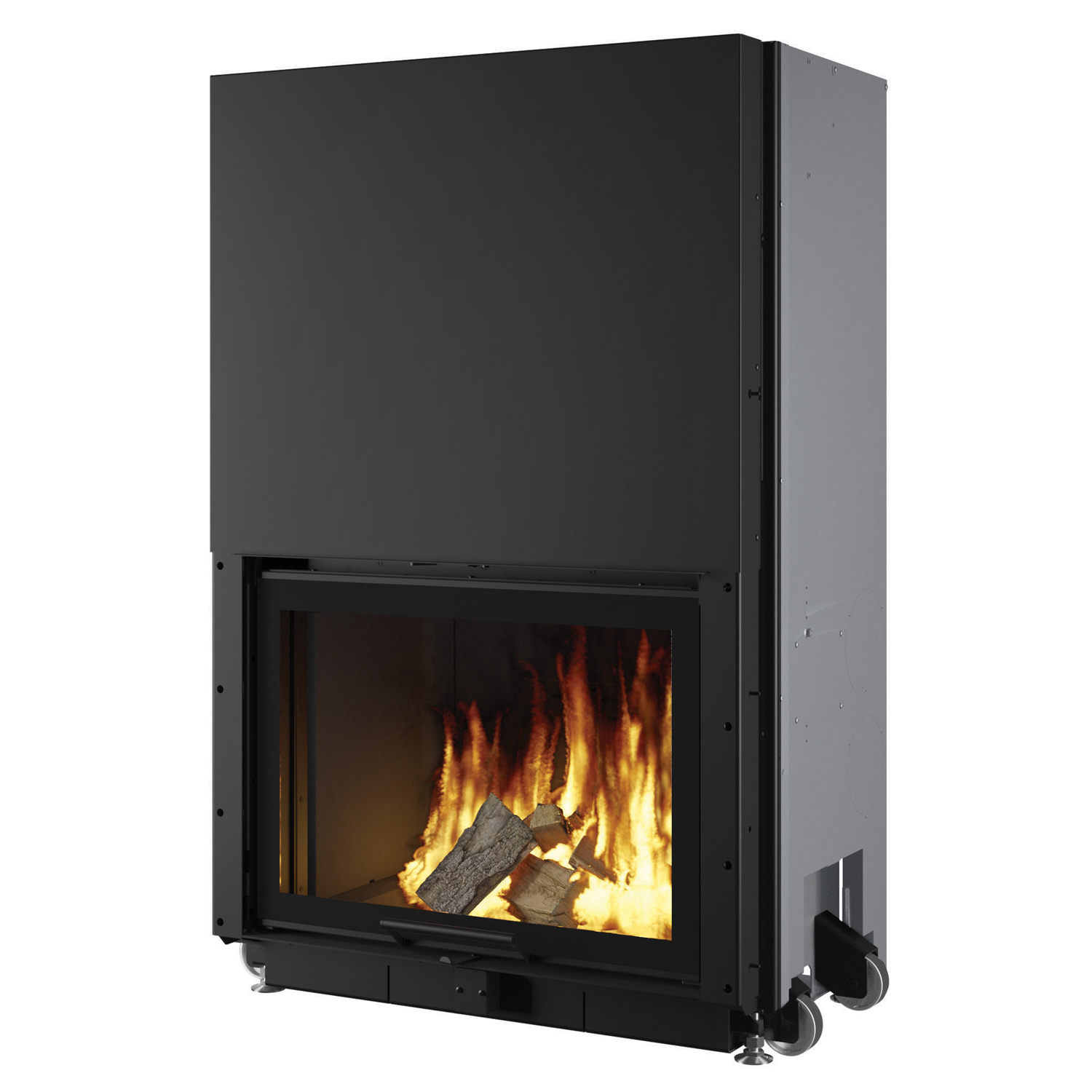

Edilkamin Windo 70 Kamineinsatz Feuerraum Schwarz

Lieferzeit: 1 bis 3 Werktage

3.719,78 € 3.049,00 €

Produktdatenblatt

Deutschlandweit versandkostenfrei*

Varianten

-33%

Produkt ansehen

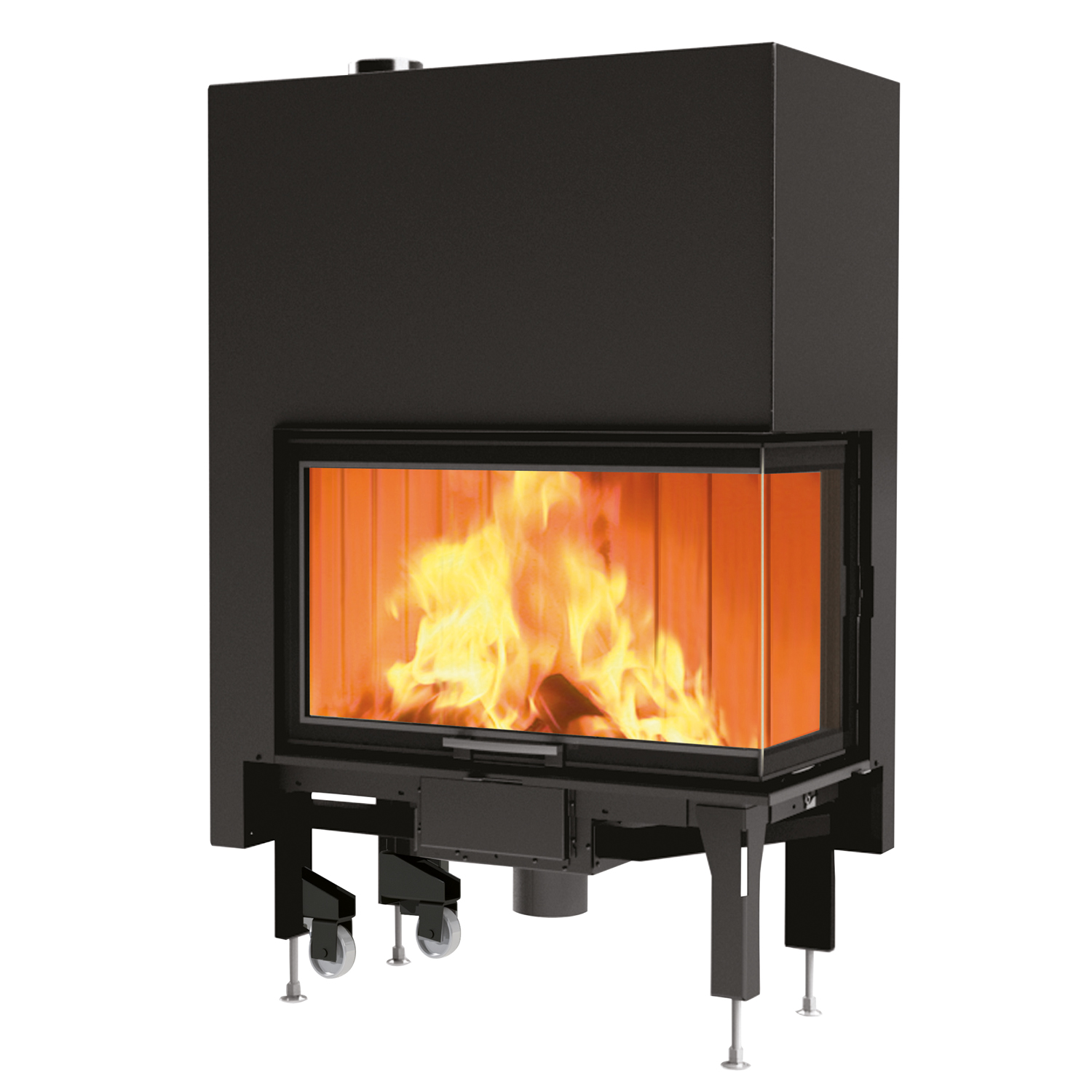

Edilkamin Windo2 75 Kamineinsatz Tür rechts

Lieferzeit: 1 bis 3 Werktage

3.738,08 € 2.499,00 €

Produktdatenblatt

Ihr Berater zum Thema Pelletöfen:

Sie haben Fragen zu unseren Pelletöfen oder Pelletkesseln? Kevin Koepp unterstützt Sie gern bei der Auswahl des passenden Geräts – abgestimmt auf Ihren Heizbedarf und Ihre individuellen Anforderungen. Sie sind unsicher, welches Modell zu Ihnen passt? Sprechen Sie uns an. Wir helfen Ihnen gern weiter.
Jetzt beraten lassen:

Kevin Koepp Ihr Pelletöfen-Berater

0351 25930011 E-Mail schreiben

Edilkamin Kamineinsatz richtig einordnen

Edilkamin Kamineinsätze stammen von Edilkamin S.p.A. aus Lainate bei Mailand; auf dieser Unterseite vertritt sie der wasserführende Aquatondo 22 Flat CS PLUS. Der Scheitholz-Einsatz gibt 9,7 kW an den Aufstellraum und 13,3 kW an Ihre Zentralheizung ab; zusammen sind das 23 kW Nennwärmeleistung.

Damit ist dieser Edilkamin Kamineinsatz kein reiner Raumheizer. Ein Wassermantel umschließt die Brennkammer, hinzu kommt eine Wassertasche im Brennraumdom. Die Wassertasche fasst 70 Liter, eine thermische Ablaufsicherung ist vormontiert. Sie planen den Einsatz deshalb zusammen mit Heizkreis, Pufferspeicher und Schornstein.

Beim Thema Verkleidung eröffnet Ihnen der Einbaukorpus individuelle Möglichkeiten. Verbindlich bleiben jedoch die Gerätemaße von 1385 mm Höhe, 800 mm Breite und 680 mm Tiefe sowie das Gewicht von 234 kg. Untergrund, Einbauöffnung und Verkleidung müssen dazu passen.

Neben der Heizungsunterstützung gibt der Aquatondo 9,7 kW direkt an den Aufstellraum ab. Die Verbrennungsluft kann extern zugeführt werden – in dichten Gebäuden ein wichtiger Punkt, den Sie früh mit Ihrem Schornsteinfeger klären sollten.

Alle Edilkamin Heizlösungen entdecken

Was zeichnet den Aquatondo aus?

Der Aquatondo 22 Flat CS PLUS verbindet eine breite Frontverglasung mit 23 kW Gesamtleistung, 82,3 % Wirkungsgrad und einer Wassertasche mit 70 Liter Volumen. Für Ihre Auswahl sind vor allem Leistungsaufteilung, Einbaumaße, Schornsteinanschluss und die fachgerechte hydraulische Einbindung entscheidend.

Wärme gezielt aufgeteilt. 13,3 kW gehen wasserseitig an Heizkreis und Pufferspeicher, 9,7 kW luftseitig an den Aufstellraum. So können Sie beide Aufgaben getrennt dimensionieren.
Großer Scheitholz-Brennraum. Der Brennraum misst 500 × 620 × 400 mm und nimmt Brennmaterial bis 50 cm Länge auf. Das erleichtert Ihnen die Holzvorbereitung.
Frontverglasung mit Schiebetür. Die Tür öffnet nach oben und lässt sich zur Reinigung seitlich schwenken. Eine Scheibenspülung unterstützt die klare Sicht auf das Feuer.
Heizkreis vorbereitet. Die thermische Ablaufsicherung ist vormontiert; weitere Hydraulikkomponenten wie Rücklaufanhebung und Pufferspeicher legt Ihr Heizungsfachbetrieb passend zur Anlage aus.
Schornsteinwerte klar benannt. Der Einsatz benötigt 200 mm Rauchrohrdurchmesser und 13 Pa Förderdruck. Diese Werte stimmen Sie vor dem Kauf mit Ihrem Schornsteinfeger ab.
Aktuelle Normen erfüllt. Der Aquatondo erfüllt DIN EN 13229, BImSchV Stufe 2 und EcoDesign. Bei anderen Edilkamin-Einsätzen prüfen Sie die Normen jeweils am konkreten Modell.

Aus der Praxis

Erst Heizkreis, dann Verkleidung

Beim Aquatondo prüfen wir zuerst, ob 13,3 kW wasserseitige Leistung zu Heizlast und Pufferspeicher passen. Danach folgen Schornstein, tragfähiger Untergrund und Verkleidung. Wer nur die Gesamtleistung betrachtet, kann den Aufstellraum oder den Heizkreis falsch auslegen.

Silvio Wirth, Ofen-Fachberater bei kamdi24

Im Überblick

Edilkamin Kamineinsatz im Überblick

Bei kamdi24 steht in dieser Produktgruppe der Aquatondo 22 Flat CS PLUS zur Wahl. Die Tabelle trennt Luft- und Wasserleistung, damit Sie die direkte Raumwärme nicht mit der Heizungsunterstützung verwechseln und die Systemplanung auf den richtigen Werten aufbauen.

Der Edilkamin Aquatondo 22 Flat CS PLUS ist ein Scheitholz-Kamineinsatz mit integriertem Wassermantel. Er erwärmt den Aufstellraum und speist gleichzeitig Wärme in die Zentralheizung ein. Für die Auswahl zählt deshalb nicht nur die Gesamtleistung, sondern vor allem deren Aufteilung. Die Tabelle stellt die Kernwerte gegenüber; Einbau und Hydraulik bleiben gebäudeabhängig.

Edilkamin Aquatondo 22 Flat CS PLUS Kamineinsatz

Modell / Linie	Luft / Wasser	Wirkungsgrad	Leistung
Edilkamin Aquatondo 22 Flat CS PLUS	9,7 / 13,3 kWLuft / Wasser9,7 kW erwärmen den Aufstellraum; 13,3 kW gehen an den Heizkreis. Für die Hydraulik ist der Wasseranteil maßgeblich.	82,3 %WirkungsgradHerstellerwert bei Nennwärmeleistung.	23 kW

Gut zu wissen: Die 23 kW sind Gesamtleistung. Für den Aufstellraum zählen 9,7 kW, für Heizkreis und Pufferspeicher 13,3 kW. Das Modell erfüllt DIN EN 13229, BImSchV Stufe 2 und EcoDesign.

FAQ

FAQ zum Edilkamin Kamineinsatz

Welcher Edilkamin Kamineinsatz gehört zu dieser Unterseite?

Zu dieser Unterseite gehört aktuell der wasserführende Aquatondo 22 Flat CS PLUS. Er arbeitet mit Scheitholz und liefert 23 kW Gesamtleistung. Pelleteinsätze, Komplett-Sets und Zubehör sind eigene Produktgruppen und werden hier bewusst nicht als weitere Modelle aufgeführt.

Wie verteilt der Aquatondo seine Nennwärmeleistung?

Der Aquatondo verteilt 23 kW Nennwärmeleistung auf 9,7 kW luftseitig und 13,3 kW wasserseitig. Der Luftanteil erwärmt Ihren Aufstellraum, der Wasseranteil speist Heizkreis und Pufferspeicher. Für die Auslegung dürfen Sie deshalb nicht allein mit der Gesamtleistung rechnen.

Unterstützt der Edilkamin Kamineinsatz die Zentralheizung?

Ja, der Aquatondo unterstützt über seinen Wassermantel Ihre Zentralheizung mit 13,3 kW wasserseitiger Leistung. Auch eine Einbindung in die Brauchwassererwärmung ist möglich. Pufferspeicher, Rücklaufanhebung und weitere Komponenten muss ein Heizungsfachbetrieb passend zu Ihrer Anlage auslegen.

Welche Scheitholzlänge passt in den Aquatondo 22?

In den Aquatondo passen Scheite bis 50 cm Länge. Der Brennraum misst 500 mm in der Höhe, 620 mm in der Breite und 400 mm in der Tiefe. Verwenden Sie nur zugelassenes, ausreichend trockenes Brennmaterial.

Welchen Schornsteinanschluss benötigt der Edilkamin Einsatz?

Der Edilkamin Einsatz benötigt ein Rauchrohr mit 200 mm Durchmesser und 13 Pa Förderdruck bei Nennwärmeleistung. Die maximale Abgastemperatur am Stutzen beträgt 258 °C. Ob Ihr Schornstein diese Werte erfüllt, klären Sie vor dem Kauf mit Ihrem Schornsteinfeger.

Kann ich die Kaminverkleidung frei gestalten?

Die Kaminverkleidung lässt sich individuell planen, muss aber Gerätemaße, Gewicht, Sicherheitsabstände und Wartungszugänge berücksichtigen. Der Aquatondo ist 1385 mm hoch, 800 mm breit, 680 mm tief und wiegt 234 kg. Lassen Sie Ihren Aufbau fachgerecht dimensionieren.

Ist eine thermische Ablaufsicherung bereits enthalten?

Ja, die thermische Ablaufsicherung gehört zum Lieferumfang und ist vormontiert. Sie ist ein Sicherheitsbaustein des wasserführenden Systems, ersetzt aber weder Pufferspeicher noch Rücklaufanhebung oder fachgerechte Hydraulikplanung. Ihr Heizungsfachbetrieb legt die gesamte Anlage aus und nimmt die wasserseitigen Anschlüsse vor.

Welche Normen erfüllt der Aquatondo 22 Flat CS PLUS?

Der Aquatondo erfüllt DIN EN 13229, BImSchV Stufe 2 und EcoDesign. Diese Angaben gelten für genau dieses Modell. Vor der Inbetriebnahme prüft der Schornsteinfeger zusätzlich, ob Aufstellung, Verbrennungsluftversorgung und Abgasanlage an Ihrem Standort passen.

Edilkamin Kamineinsatz planen

Sie möchten den Aquatondo in Heizkreis, Schornstein und Kaminverkleidung einbinden? Bei Fragen zu Edilkamin Kamineinsätzen stehen wir Ihnen telefonisch unter 0351 25930011 gern zur Verfügung.
