Dieses Komplett-Set umfasst folgende Komponenten:

1x ATMOS KC 45 S Kohlevergaserkessel
1x Hygienespeicher SH 900L, inkl. Isolierung
1x Pufferspeicher TPSM 1500L, inkl. Isolierung
1x Heizungsausdehungsgefäß 300L + 1x Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter

Anschlusskomponenten zur Einbindung in die Heizungsanlage:

Beschreibung Kohlevergaserkessel:

Kohlevergaserkessel Atmos KC 45 S - für Braun- und Steinkohlebriketts, sowie Holzbriketts - Pelletbrenner optional nachrüstbar

Die Atmos KC Kohlevergaserkessel zeichnen sich durch ihre Kompaktheit, sehr robusten Kesselaufbau und die moderne Konstruktion aus. Der Kessel wurde für die Verbrennung von Braunkohlebriketts und Steinkohle konstruiert. Als Ersatzbrennstoffe können Stückholz (max. 330 mm) und Holzbriketts verwendet werden. Der Kesselkörper wird aus Schweißteilen von bis zu 6 mm Stahlblech gefertigt. Der Füllraum verfügt über eine patentierte Drehrostmechanik mit Zuleitung von Sekundärluft. Der Brennraum ist mit keramischen Platten bestückt und sorgt für eine optimale Verbrennung der eingesetzen Brennstoffe. Die keramischen Formteile im Brennraum können leicht und preiswert erneuert werden und garantieren dadurch eine lange Lebensdauer des Kohlevergaserkessels. Die Primär- und Sekundärluft wird auf hohe Temperaturen vorgewärmt, dadurch entstehen niedrigere Abgastemperaturen, hohe Wirkungsgrade und bessere Emissionswerte. Durch die leichte Bedienung und einfache Reinigung ist der Kohlevergaserkessel besonders anwenderfreundlich. Die Kohlevergaserkessel der Atmos KC-Serie bestechen durch ihr einmaliges Preis-Leistungsverhältnis.

Beschreibung Hygienespeicher SH 900:

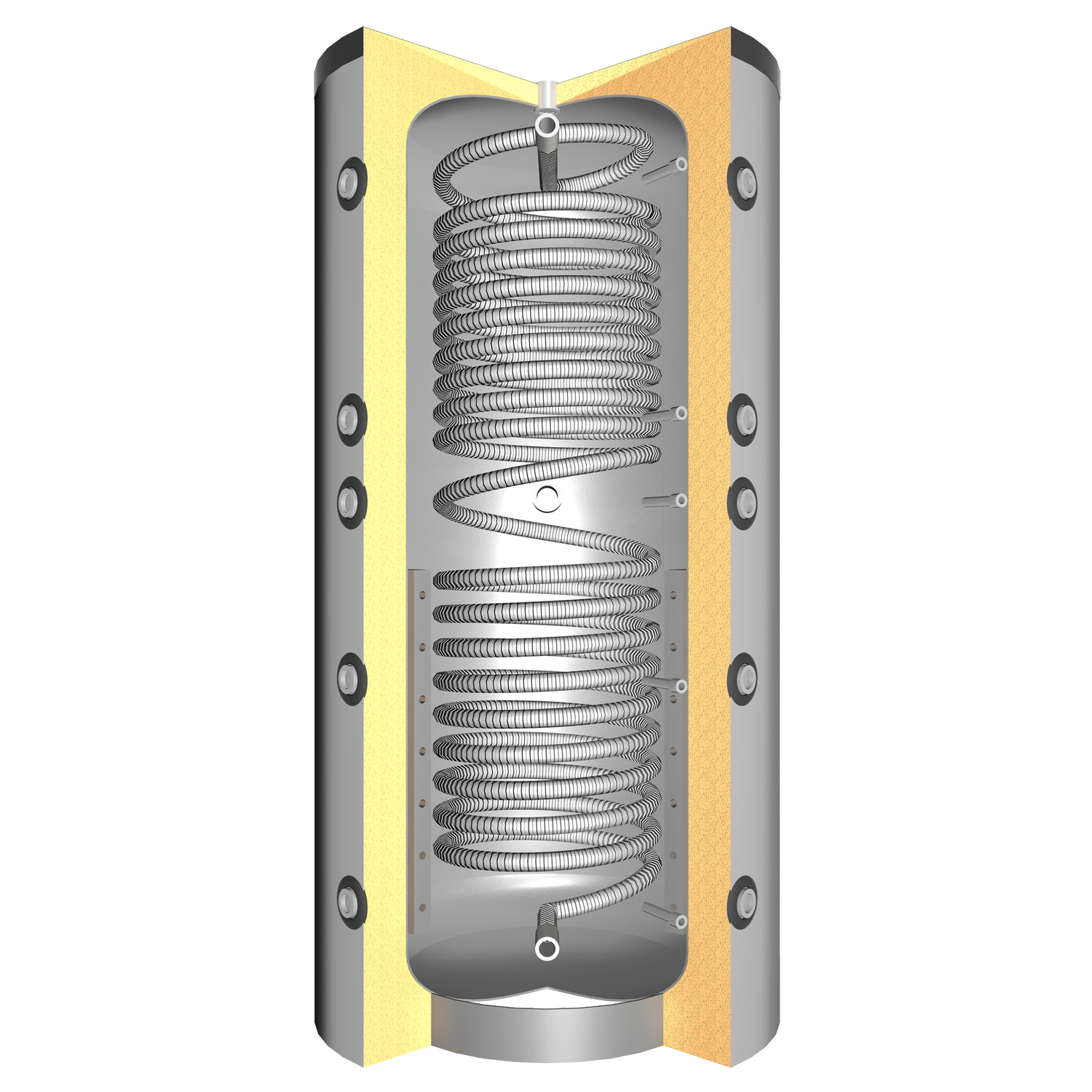

Der hochwertige Pufferspeicher SH 900 mit integrierter Brauchwassererwärmung ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern etc. ist kein Problem. Der Wärmetauscher aus Edelstahlwellrohr ist fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Zwei Schichtleitkanäle unterstützen diesen Prozess zusätzlich. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.

Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.

Der Pufferspeicher verfügt über folgende Anschlüsse:
10x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
5x 0,5 Zoll für Messfühler/Thermometer
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 9,0 kW ist im dafür vorgesehenen Anschluss möglich.

Beschreibung Pufferspeicher TPSM 1500:


Der hochwertige Pufferspeicher TPSM 1500 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.

Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.

Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 12 kW ist möglich.

Technische Daten
Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
Anschluss
1" IG
Max. Betriebstemperatur
130 °C
Ausdehnungsgefäß für Heizung 300L
Maße (H x B x T)
1212 x Ø 650 x Ø 650 mm
Gewicht
51,4 kg
Anschluss
1"
Temperaturbereich
-10 °C bis +100 °C
customOdPlentymarketsProduct15
1,5
Fassungsvermögen
300 l
Innenmaterial
Spezialgummi-Membran
Max. Betriebsdruck
8
Pufferspeicher TPSM 1500 (1501 Liter)
Maße ohne Isolierung (H x B x T)
2150 mm x Ø 1000 mm x Ø 1000 mm
Maße (H x B x T)
2250 x Ø 1260 x Ø 1260 mm
Gewicht
189 kg
Betriebsdruck
3 bar
Nettovolumen
1501 l
Anschluss
siehe Beschreibungstext
Farbe
grau
Betriebstemperatur
95 °C
Isolierung
Ecoline Vlies
Kippmaß
2195 mm
Max. Betriebstemperatur
95 °C
Volumen
1501 l
Stärke Isolierung
130 mm
Dämmwert
0,0388 W/mK
Hygienespeicher SH 900 (887 Liter)
Maße ohne Isolierung (H x B x T)
2040 mm x Ø 790 mm x Ø 790 mm
Maße (H x B x T)
2090 x Ø 990 x Ø 990 mm
Gewicht
197 kg
Wärmetauscher
1 Brauchwasserwärmetauscher
Betriebsdruck
3 bar
Lieferumfang
5 Muffen à 0, 5 Zoll für Fühler/Thermometer
Nettovolumen
849 l
Anschluss
siehe Beschreibungstext
Volumen unterer Wärmetauscher
39 l
Farbe
grau
Betriebstemperatur
95 °C
Fläche unterer Wärmetauscher
7,7 m²
Isolierung
Ecoline Polyesterfaser-Vlies
Kippmaß
2085 mm
Max. Betriebstemperatur
95 °C
Volumen
887 l
Stärke Isolierung
100 mm
Dämmwert
0,0388 W/mK
Tauchhülse TG 1/2 Zoll Watts
Länge
100 mm
Maße (H x B x T)
XX x Ø 11,5 x Ø 11,5 mm
Betriebstemperatur
500 °C
Max. Betriebstemperatur
500 °C
Max. Betriebsdruck
8
Thermische Ablaufsicherung Watts STS20
Anschluss
3/4"
Länge des Kapillarrohrs
1,3 m
ESBE LTC 361 70°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 6 m
Maße (H x B x T)
254 x 213 x 118 mm
Gewicht
45751 kg
Pumpe
Hocheffizienzpumpe 6 m
Anschluss
1"
Empfohlene Kesselleistung
50 kW
Kesselsicherheitsgruppe WATTS KSG 30
Betriebsdruck
3 bar
Temperaturbereich
-10-115°C
Betriebstemperatur
115 °C
Isolierung
Polystrol-Halbschalen
Max. Betriebstemperatur
115 °C
Kohlevergaserkessel ATMOS KC 45 S
Nennwärmeleistung
45 kW
Wirkungsgrad
85,2 %
CO-Emission
171 mg/cm³
Feinstaubemission
17 mg/m³
Abgasmassenstrom
24 g/s
Abgastemperatur am Stutzen
254 °C
Maße (H x B x T)
1435 x 675 x 858 mm
Gewicht
397 kg
Ø Rauchrohranschluss
150 mm
Max. Länge des Brennmaterials
43 cm
Notwendiger Förderdruck bei Nennwärmeleistung
25 Pa
Volumen Wassertasche
70 l
Min. Rücklauftemperatur
65 °C
Temperaturbereich
80 °C bis 90 °C
Siedepunkt
150 °C
Volumen Füllraum
125 dm³
KFE-Kugelhahn G1/2" Afriso
Anschluss
1/2"
Schnellentlüfter 12bar Afriso
Betriebsdruck
12 bar
Anschluss
3/8"
Temperaturbereich
110 °C
Max. Betriebsdruck
10
