Dieses Komplett-Set umfasst folgende Komponenten:

1x ATMOS KC 25 S Kohlevergaserkessel
1x Pufferspeicher TPSM 825L, inkl. Isolierung
1x Hygienespeicher SH 750L, inkl. Isolierung
1x Heizungsausdehungsgefäß 200L + 1x Kappenventil 1"
1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter

Anschlusskomponenten zur Einbindung in die Heizungsanlage:

Beschreibung Kohlevergaserkessel:

Kohlevergaserkessel Atmos KC 25 S - für Braun- und Steinkohlebriketts, sowie Holzbriketts - Pelletbrenner optional nachrüstbar

Die Atmos KC Kohlevergaserkessel zeichnen sich durch ihre Kompaktheit, sehr robusten Kesselaufbau und die moderne Konstruktion aus. Der Kessel wurde für die Verbrennung von Braunkohlebriketts und Steinkohle konstruiert. Als Ersatzbrennstoffe können Stückholz (max. 330 mm) und Holzbriketts verwendet werden. Der Kesselkörper wird aus Schweißteilen von bis zu 6 mm Stahlblech gefertigt. Der Füllraum verfügt über eine patentierte Drehrostmechanik mit Zuleitung von Sekundärluft. Der Brennraum ist mit keramischen Platten bestückt und sorgt für eine optimale Verbrennung der eingesetzen Brennstoffe. Die keramischen Formteile im Brennraum können leicht und preiswert erneuert werden und garantieren dadurch eine lange Lebensdauer des Kohlevergaserkessels. Die Primär- und Sekundärluft wird auf hohe Temperaturen vorgewärmt, dadurch entstehen niedrigere Abgastemperaturen, hohe Wirkungsgrade und bessere Emissionswerte. Durch die leichte Bedienung und einfache Reinigung ist der Kohlevergaserkessel besonders anwenderfreundlich. Die Kohlevergaserkessel der Atmos KC-Serie bestechen durch ihr einmaliges Preis-Leistungsverhältnis.


Beschreibung Pufferspeicher TPSM 825:

Der hochwertige Pufferspeicher TPSM 825 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.

Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.

Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 9 kW ist möglich.

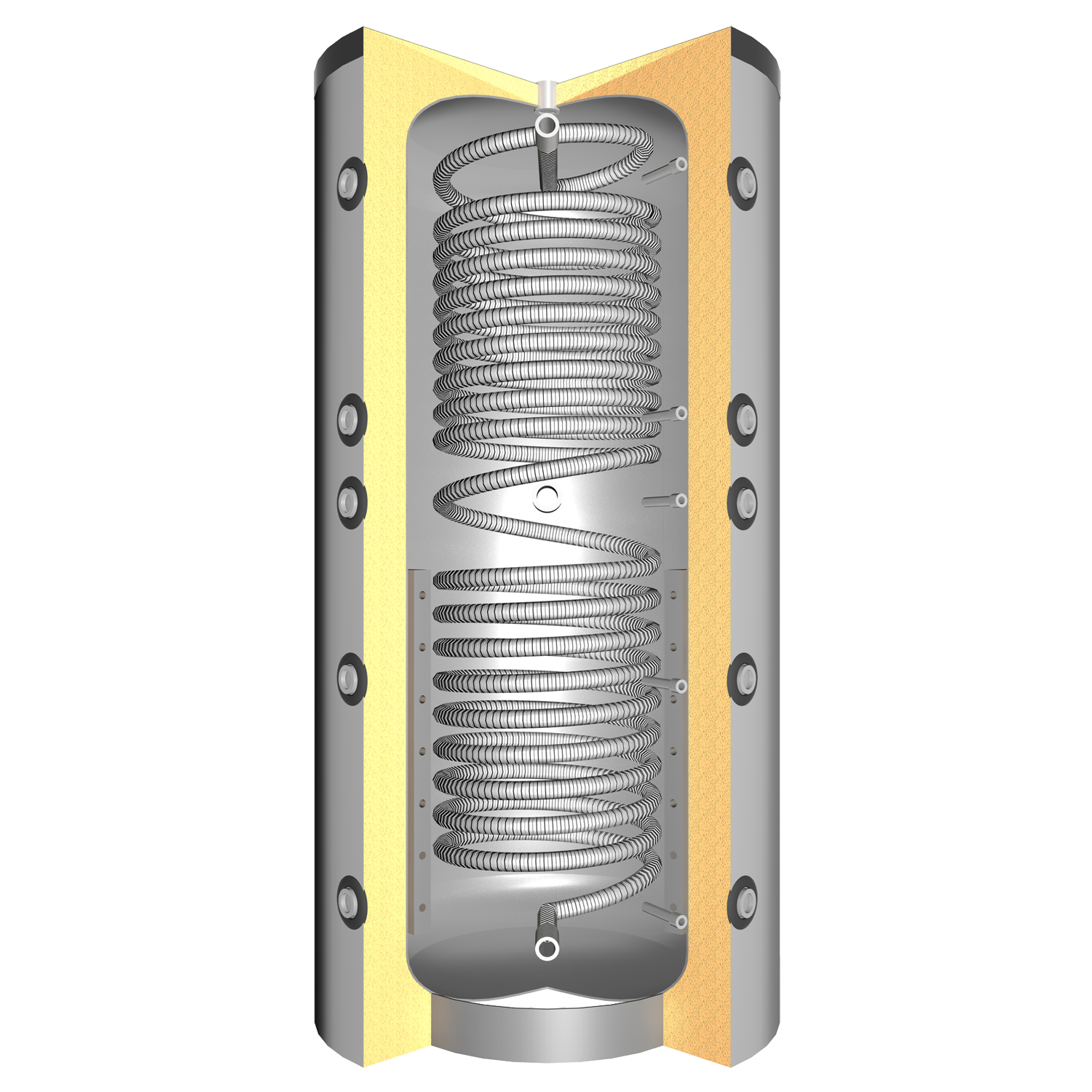

Beschreibung Hygienespeicher SH 750:


Der hochwertige Pufferspeicher SH 750 mit integrierter Brauchwassererwärmung ist zur Heizwasserspeicherung und Trinkwassererwärmung mittels Holzheizsystemen, Blockheizkraftwerken und konventionellen Wärmeerzeugern geeignet. Die Verknüpfung mit wasserführenden Kaminöfen und Kamineinsätzen, Heizkesseln, Holzvergasern etc. ist kein Problem. Der Wärmetauscher aus Edelstahlwellrohr ist fest eingeschweißt. Dank der hohen, schlanken Konstruktion des Hygienespeichers wird eine effiziente Schichtenspeicherung ermöglicht. Zwei Schichtleitkanäle unterstützen diesen Prozess zusätzlich. Das Durchlaufprinzip des Speichers sichert Ihnen die legionellenfreie Erwärmung von Brauchwasser bei einer hohen Wasserfördermenge.

Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.

Der Pufferspeicher verfügt über folgende Anschlüsse:
10x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
5x 0,5 Zoll für Messfühler/Thermometer
2x 1,25 Zoll für Brauchwasser
1x 1,5 Zoll für Einschraubheizung
Der Einbau einer elektrischen Heizpatrone bis 7,5 kW ist im dafür vorgesehenen Anschluss möglich.

Technische Daten
Kappenventil KAV für Heizungsausdehnungsgefäß 1 Zoll
Anschluss
1" IG
Max. Betriebstemperatur
130 °C
Ausdehnungsgefäß für Heizung 200L
Maße (H x B x T)
1085 x Ø 600 x Ø 600 mm
Gewicht
30 kg
Anschluss
1"
Temperaturbereich
-10 °C bis +100 °C
customOdPlentymarketsProduct15
1,5
Fassungsvermögen
200 l
Innenmaterial
Spezialgummi-Membran
Max. Betriebsdruck
8
Pufferspeicher TPSM 825 (718 Liter)
Maße ohne Isolierung (H x B x T)
1690 mm x Ø 790 mm x Ø 790 mm
Maße (H x B x T)
1740 x Ø 990 x Ø 990 mm
Gewicht
106 kg
Betriebsdruck
3 bar
Nettovolumen
718 l
Anschluss
siehe Beschreibungstext
Farbe
grau
Betriebstemperatur
95 °C
Isolierung
Ecoline Vlies
Kippmaß
1740 mm
Max. Betriebstemperatur
95 °C
Volumen
718 l
Stärke Isolierung
100 mm
Dämmwert
0,0388 W/mK
Hygienespeicher SH 750 (718 Liter)
Maße ohne Isolierung (H x B x T)
1690 mm x Ø 790 mm x Ø 790 mm
Maße (H x B x T)
1740 x Ø 990 x Ø 990 mm
Gewicht
169 kg
Wärmetauscher
1 Brauchwasserwärmetauscher
Betriebsdruck
3 bar
Lieferumfang
5 Muffen à 0, 5 Zoll für Fühler/Thermometer
Nettovolumen
680 l
Anschluss
siehe Beschreibungstext
Volumen unterer Wärmetauscher
39 l
Farbe
grau
Betriebstemperatur
95 °C
Fläche unterer Wärmetauscher
7,7 m²
Isolierung
Ecoline Polyesterfaser-Vlies
Kippmaß
1740 mm
Max. Betriebstemperatur
95 °C
Volumen
718 l
Stärke Isolierung
100 mm
Dämmwert
0,0388 W/mK
Tauchhülse TG 1/2 Zoll Watts
Länge
100 mm
Maße (H x B x T)
XX x Ø 11,5 x Ø 11,5 mm
Betriebstemperatur
500 °C
Max. Betriebstemperatur
500 °C
Max. Betriebsdruck
8
Thermische Ablaufsicherung Watts STS20
Anschluss
3/4"
Länge des Kapillarrohrs
1,3 m
ESBE LTC 361 70°C Rücklaufanhebungsgruppe inkl. Hocheffizienzpumpe 6 m
Maße (H x B x T)
254 x 213 x 118 mm
Gewicht
45751 kg
Pumpe
Hocheffizienzpumpe 6 m
Anschluss
1"
Empfohlene Kesselleistung
50 kW
Kesselsicherheitsgruppe WATTS KSG 30
Betriebsdruck
3 bar
Temperaturbereich
-10-115°C
Betriebstemperatur
115 °C
Isolierung
Polystrol-Halbschalen
Max. Betriebstemperatur
115 °C
Kohlevergaserkessel ATMOS KC 25 S
Nennwärmeleistung
26 kW
Wirkungsgrad
86 %
CO-Emission
371 mg/cm³
Feinstaubemission
4 mg/m³
Abgasmassenstrom
15 g/s
Abgastemperatur am Stutzen
240 °C
Maße (H x B x T)
1185 x 675 x 758 mm
Gewicht
297 kg
Ø Rauchrohranschluss
150 mm
Max. Länge des Brennmaterials
33 cm
Notwendiger Förderdruck bei Nennwärmeleistung
23 Pa
Volumen Wassertasche
45 l
Min. Rücklauftemperatur
65 °C
Temperaturbereich
80 °C bis 90 °C
Siedepunkt
150 °C
Volumen Füllraum
65 dm³
KFE-Kugelhahn G1/2" Afriso
Anschluss
1/2"
Schnellentlüfter 12bar Afriso
Betriebsdruck
12 bar
Anschluss
3/8"
Temperaturbereich
110 °C
Max. Betriebsdruck
10
