Aquaflam Vario Kalmar 11 kW Basic Grey Set + Pufferspeicher TPSM 500
Lieferzeit: 1 bis 2 Wochen

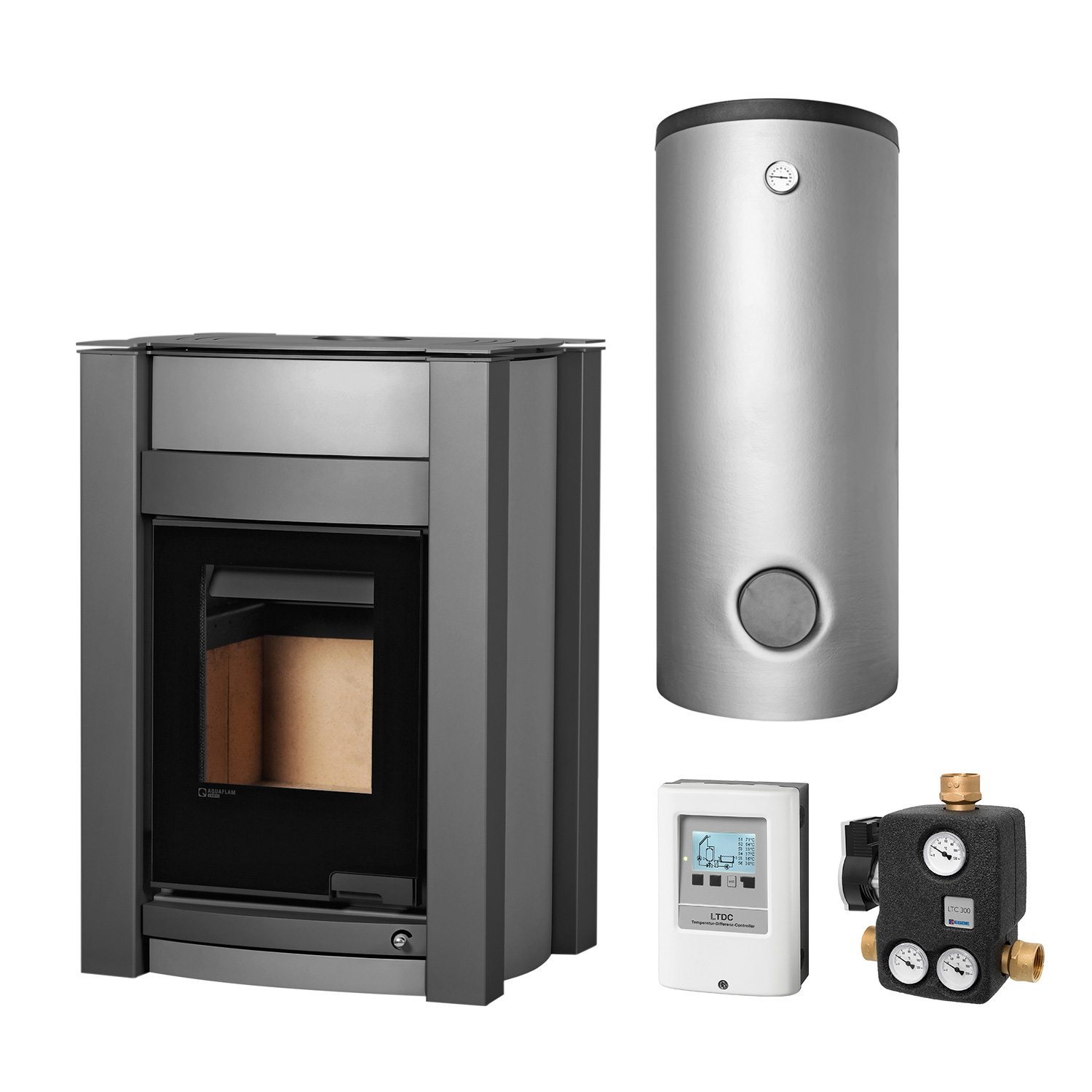

Dieses Komplett-Set umfasst folgende Komponenten:
1x Wasserführender Kaminofen Vario Kalmar 11 kW Basic Grey
1x Pufferspeicher TPSM 500 inkl. Isolierung

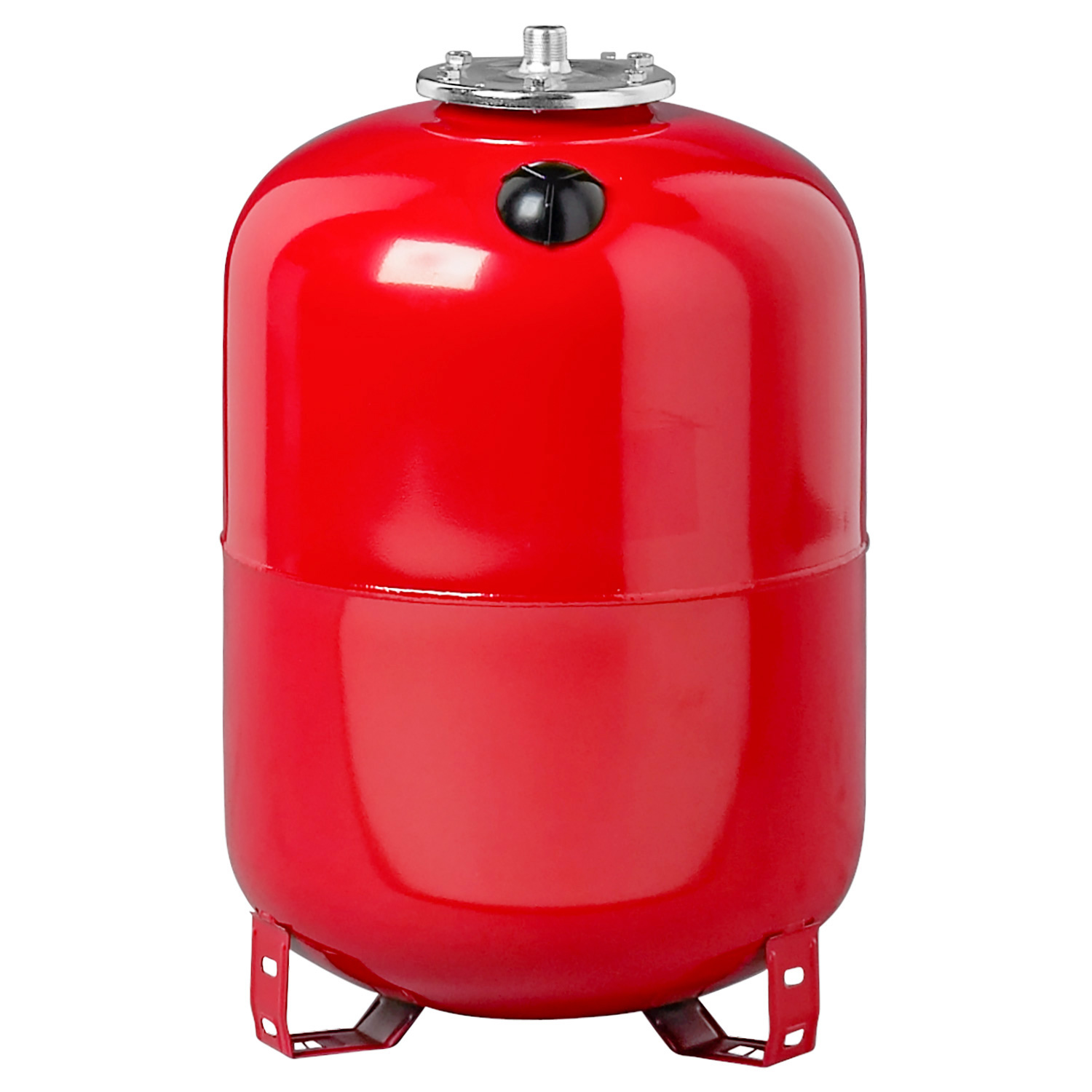

1x Heizungsausdehnungsgefäß 80 L inkl. Kappenventil 1"

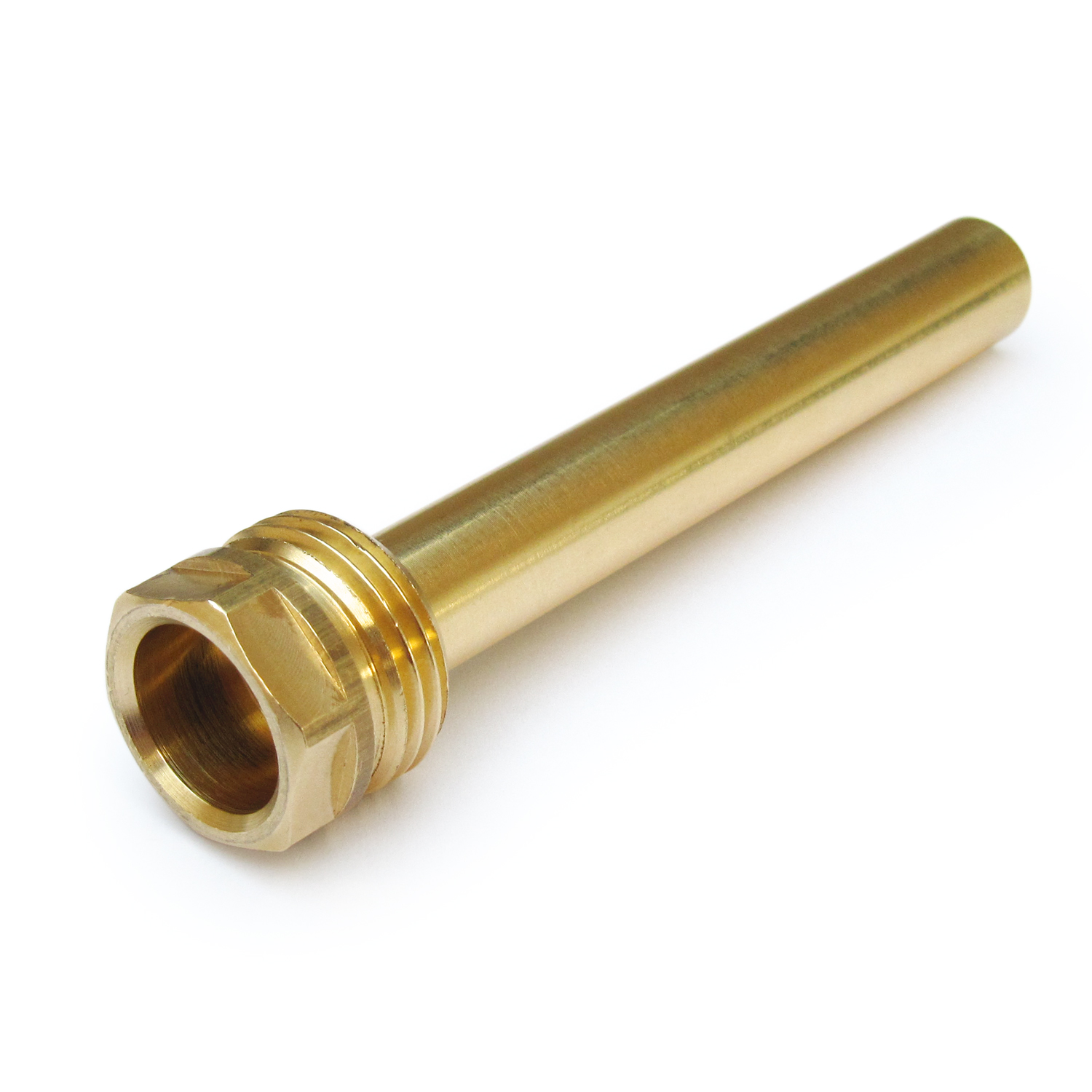

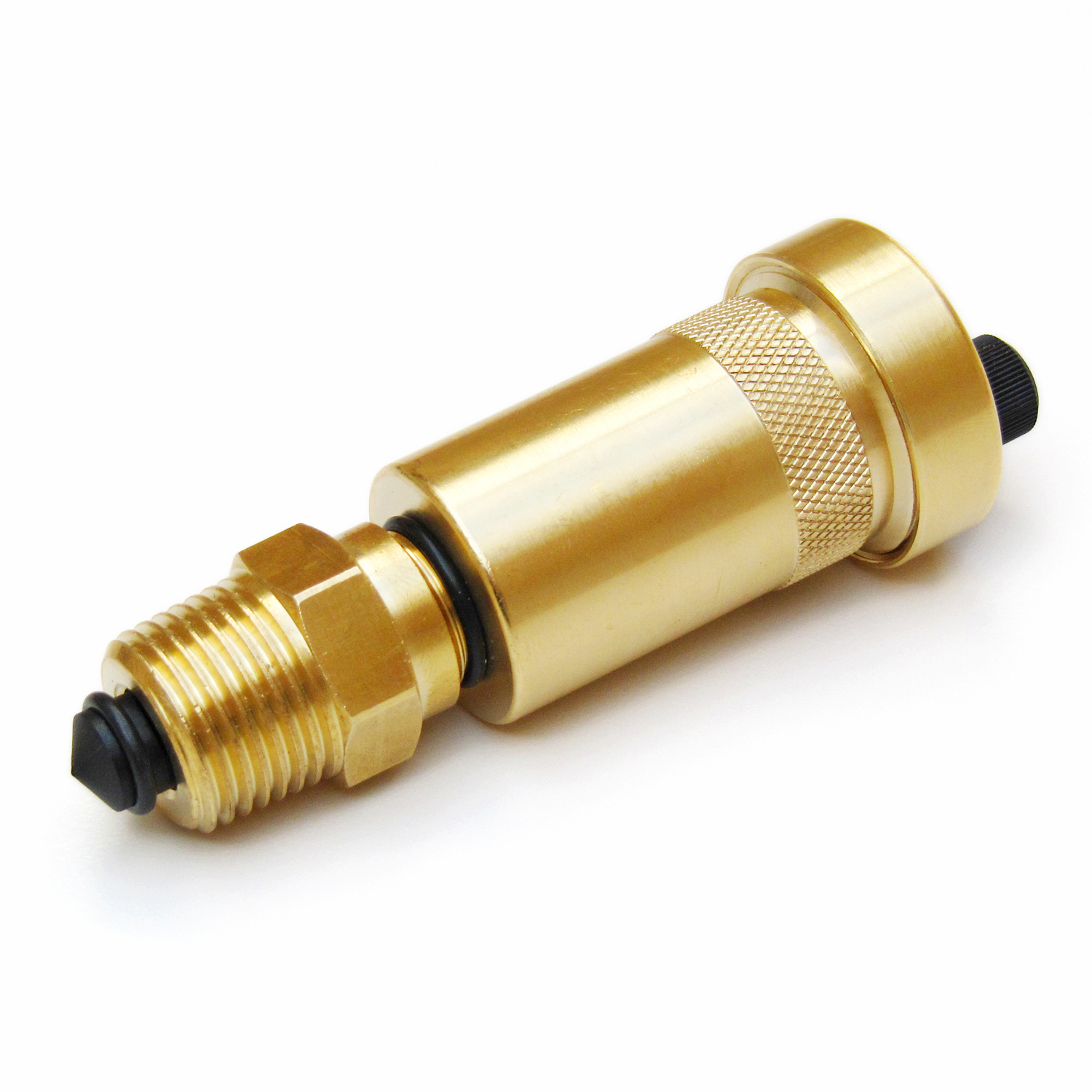

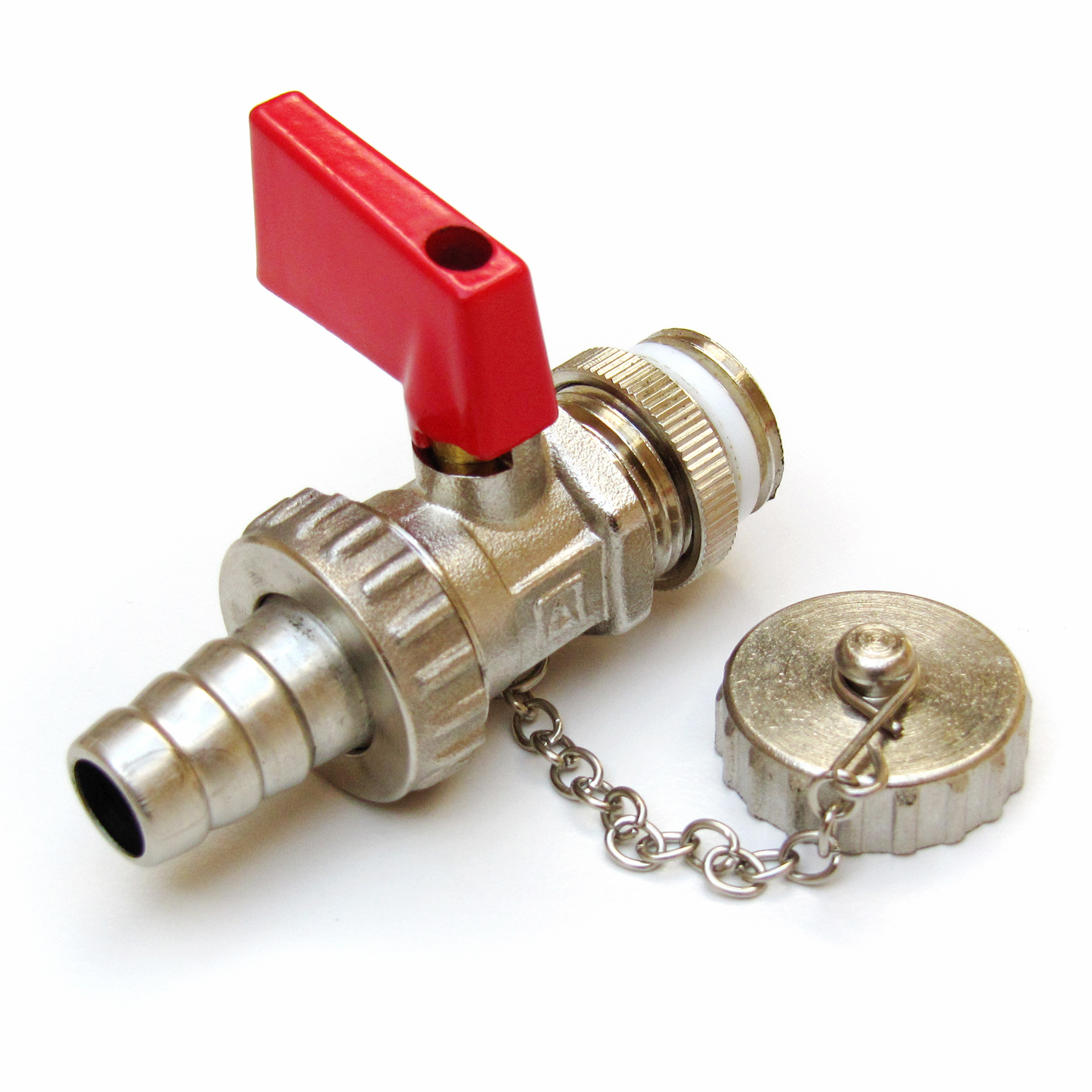

1x Anschluss-Set: 2 Tauchhülsen, KFE-Kugelhahn und Schnellentlüfter
1x Anschlusskomponentenset zur Einbindung in die Heizungsanlage, bestehend aus:

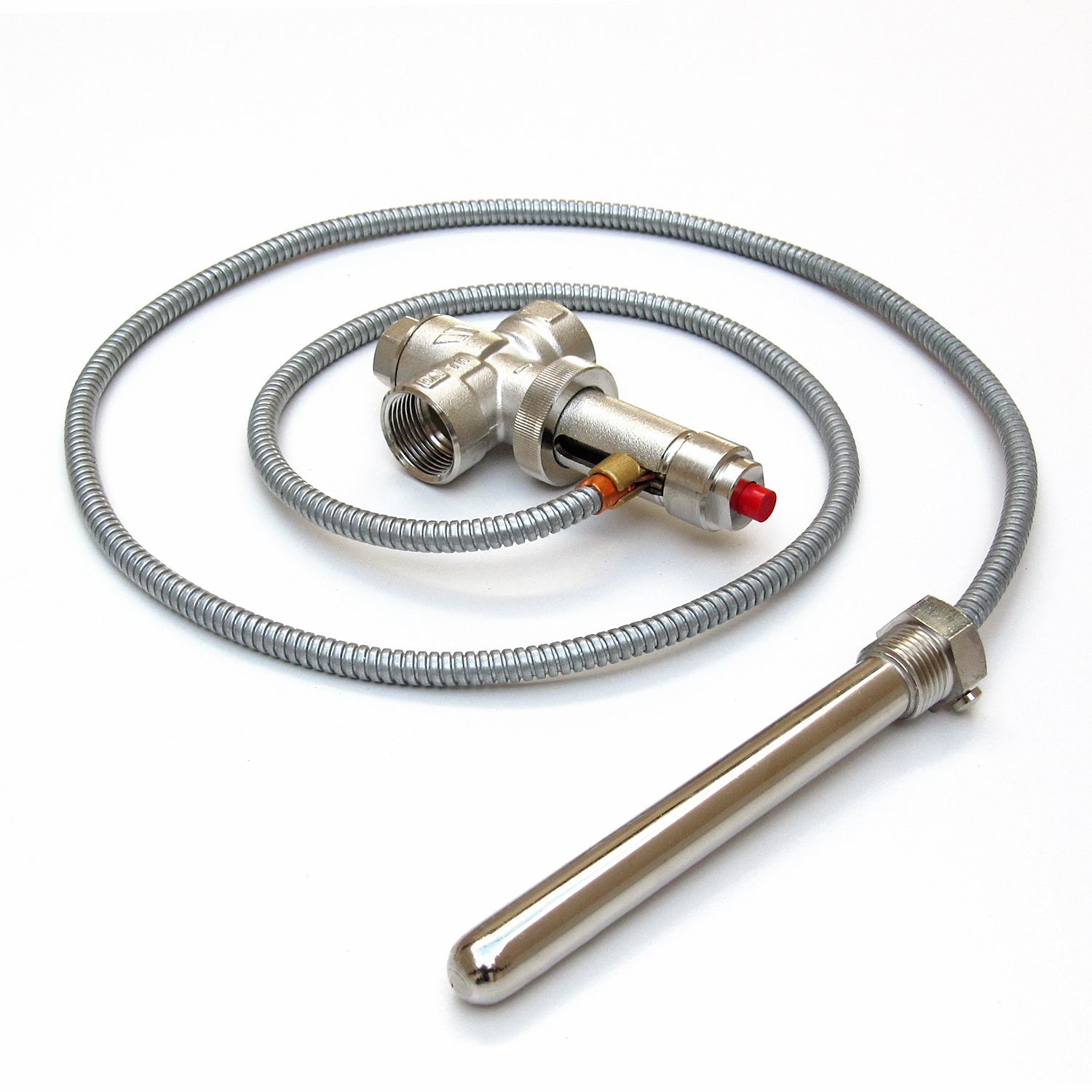

- Thermische Ablaufsicherung Watts STS20 (typengeprüft)
- Rücklaufanhebung ESBE LTC 341 60 °C inkl. Hocheffizienzpumpe

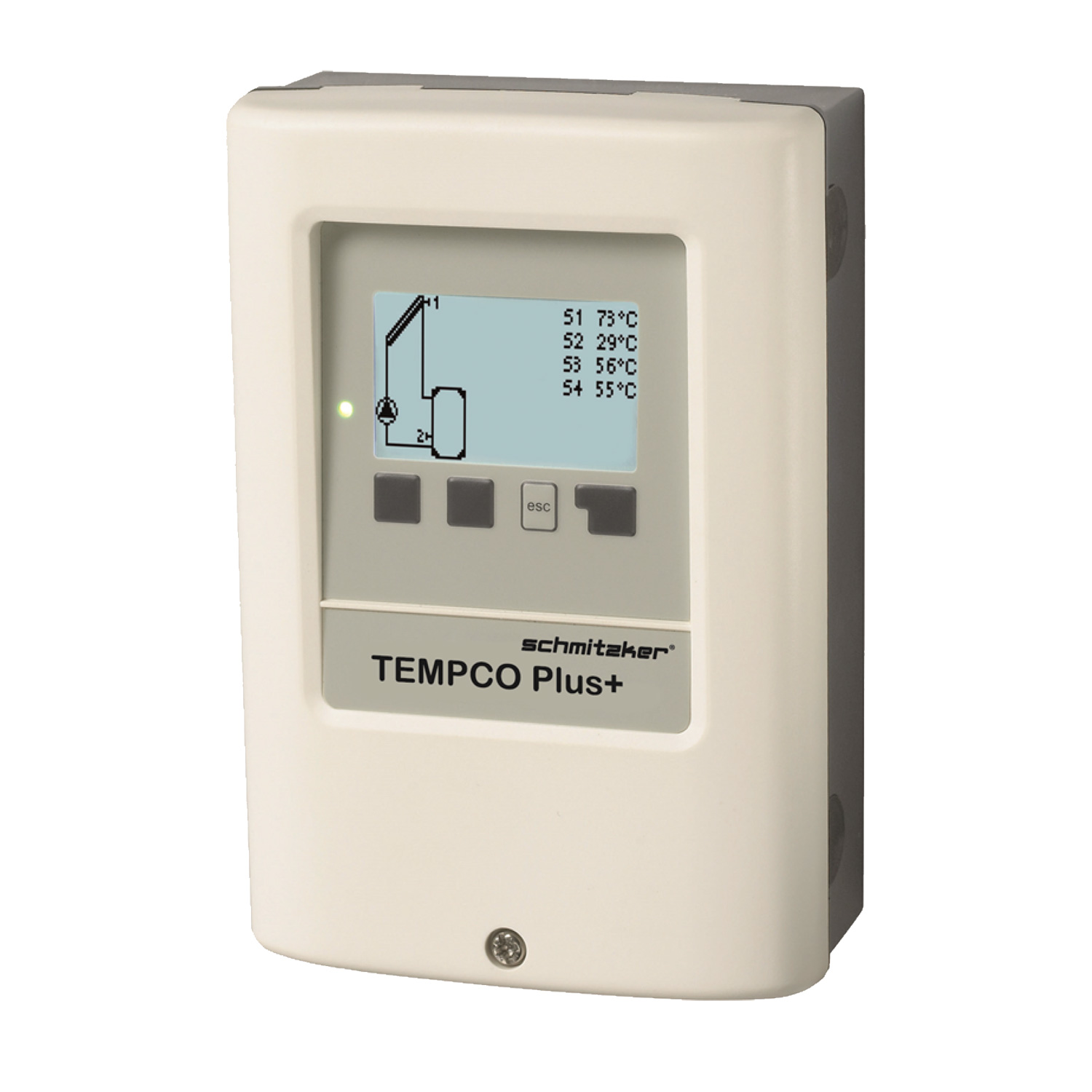

- Temperaturdifferenzregelung Schmitzker TEMPCO Plus+

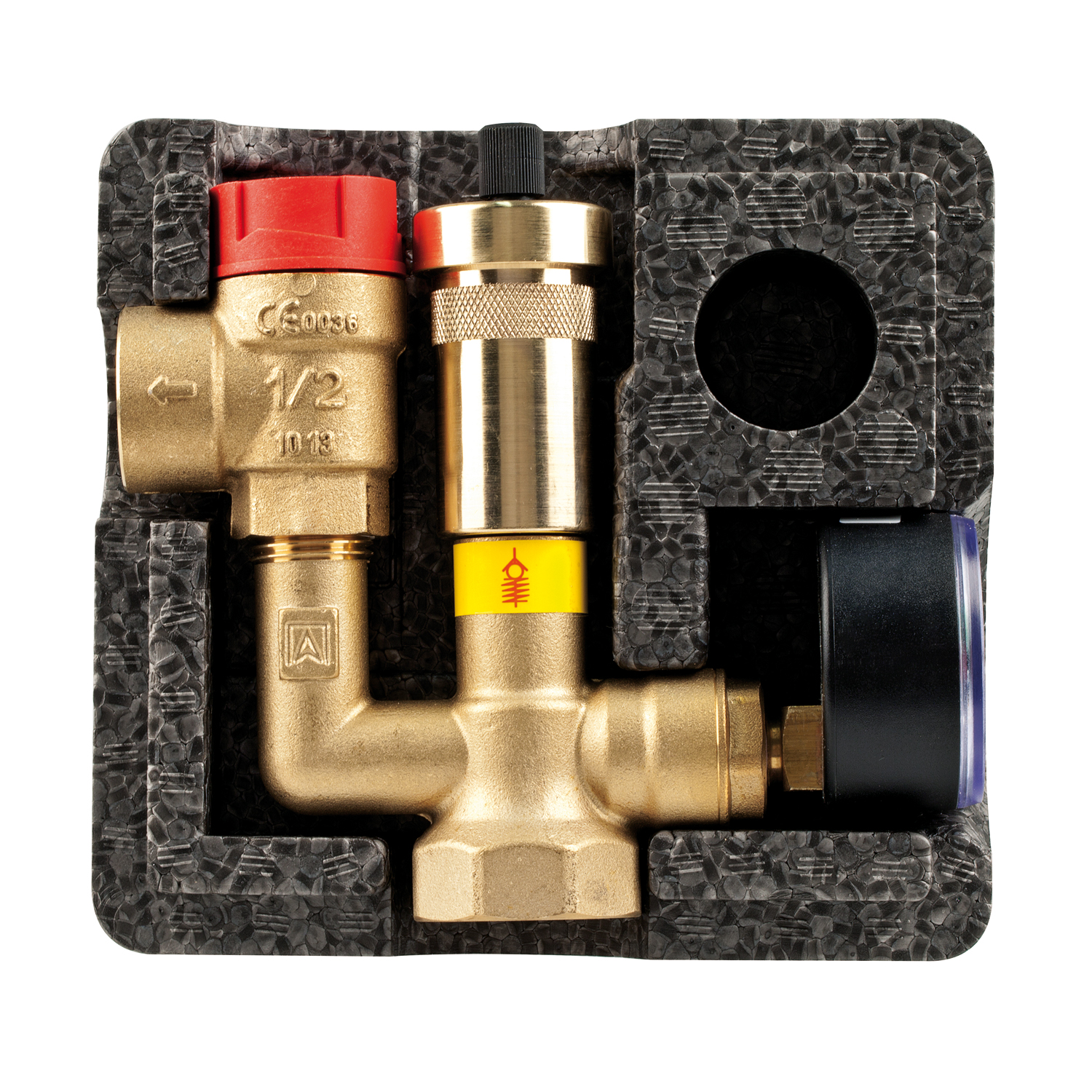

- Kesselsicherheitsgruppe KSG mini

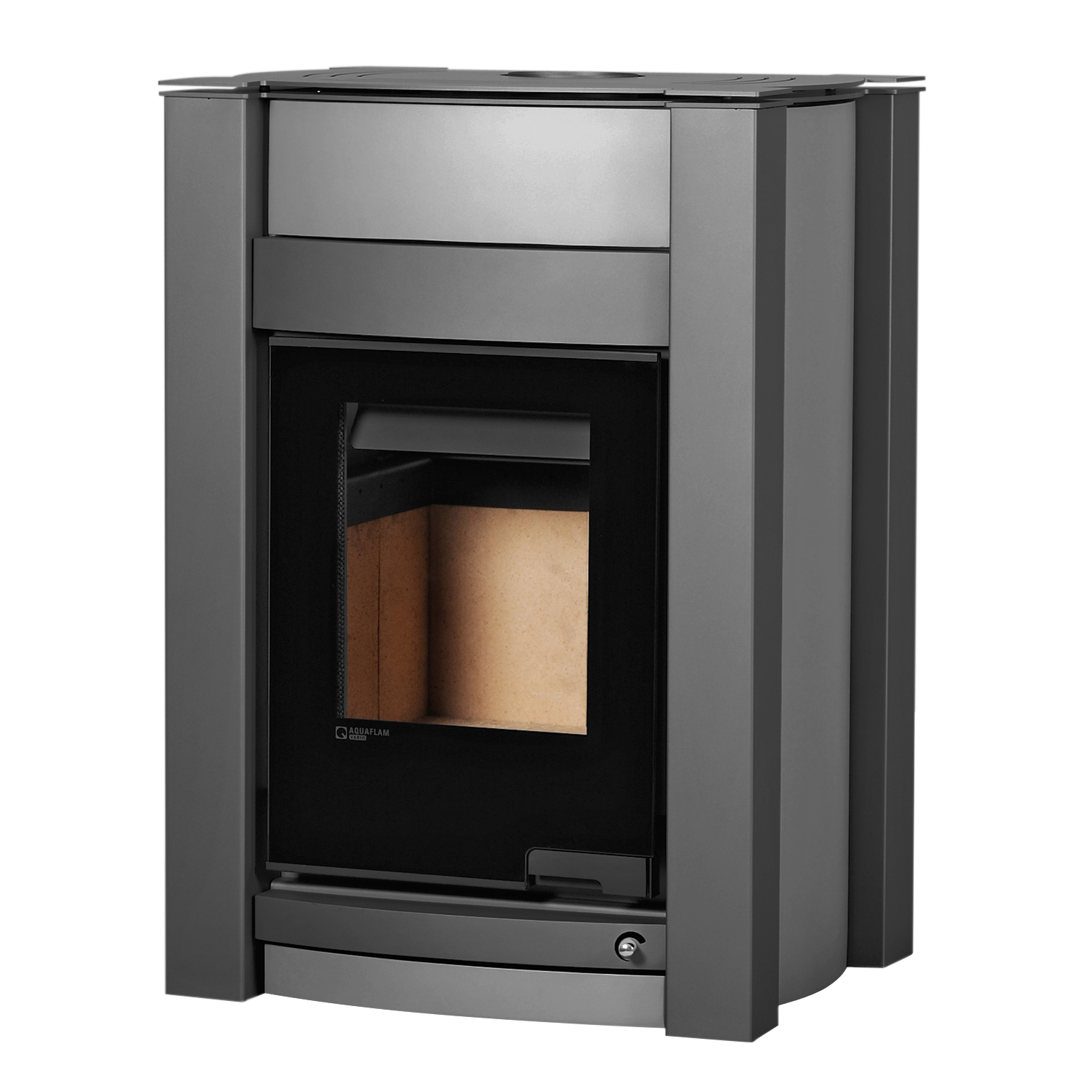

Beschreibung Kaminofen:
Der wasserführende Kaminofen Vario Kalmar Basic von Aquaflam erbringt 11 kW Nennleistung, von denen 7 kW der wasserseitigen Leistung zufallen. Der schicke Holzofen ist mit grauem Stahl verkleidet. Sein Brennraum aus 5 mm Kesselstahl ist mit feuerfesten Steinen und einem gusseisernen Rost ausgestattet, unter welchem sich ein Aschebehälter für die bequeme Beseitigung der Brennrückstände befindet.
Vario Kalmar Basic zeichnet sich durch seinen geringen Brennstoffverbrauch und eine hohe Effizienz aus. Er ist in der Lage, bis zu 300 m³ Raumvolumen zu beheizen: Der Kaminofen besitzt eine 8,7-Liter-Wassertasche für den Anschluss an Ihre Zentralheizung. Die eingebaute Basic-Steuerung ermöglicht eine spielend leichte Benutzung, da die Verbrennungsluftzufuhr elektronisch gesteuert wird. Da die Basic-Steuerung per Batterie betrieben wird, ist ein Anschluss des Ofens an das Stromnetz hierfür nicht nötig.
Besonderheiten des wasserführenden Kaminofens Vario Kalmar Basic:
✓ Integrierter Wasserwärmetauscher

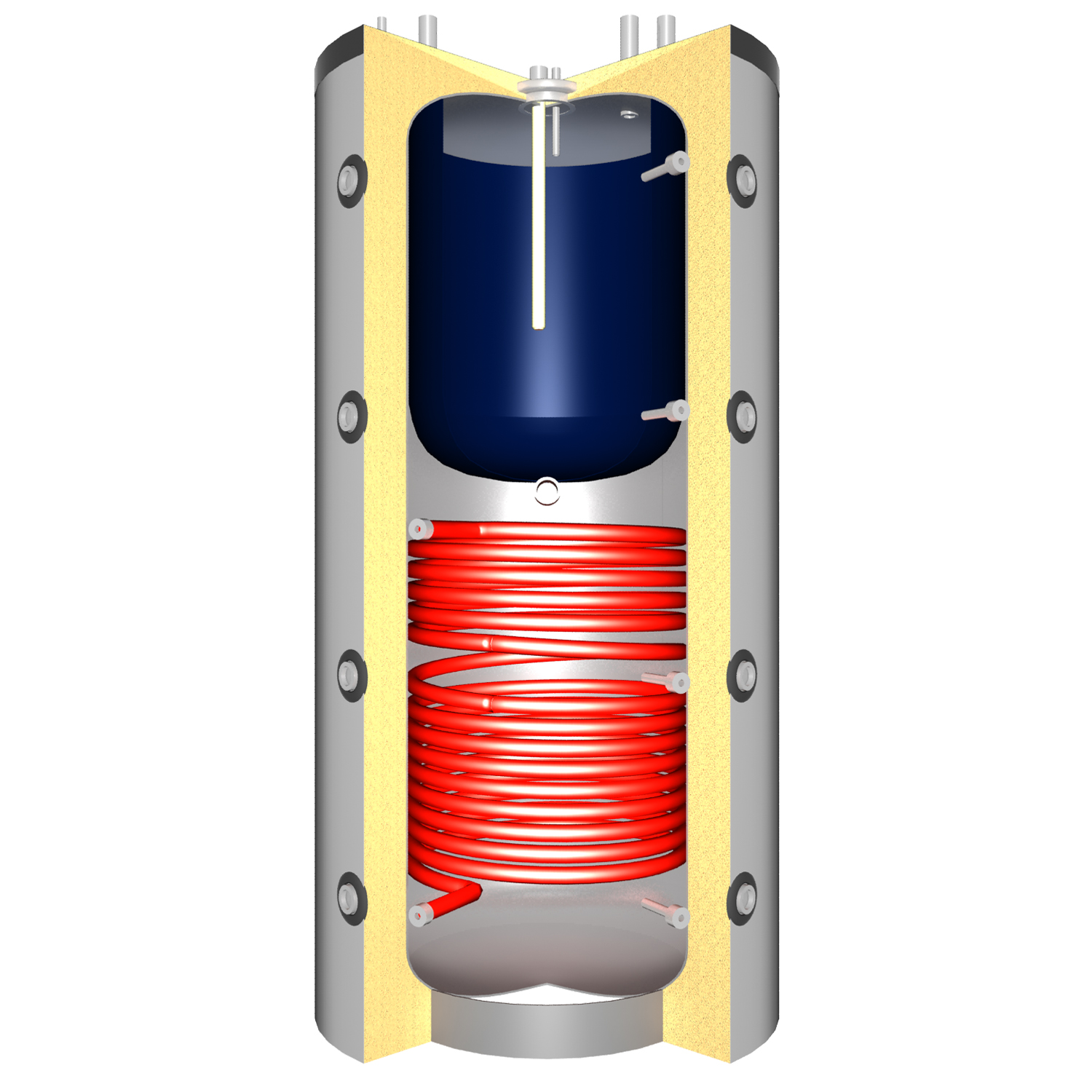

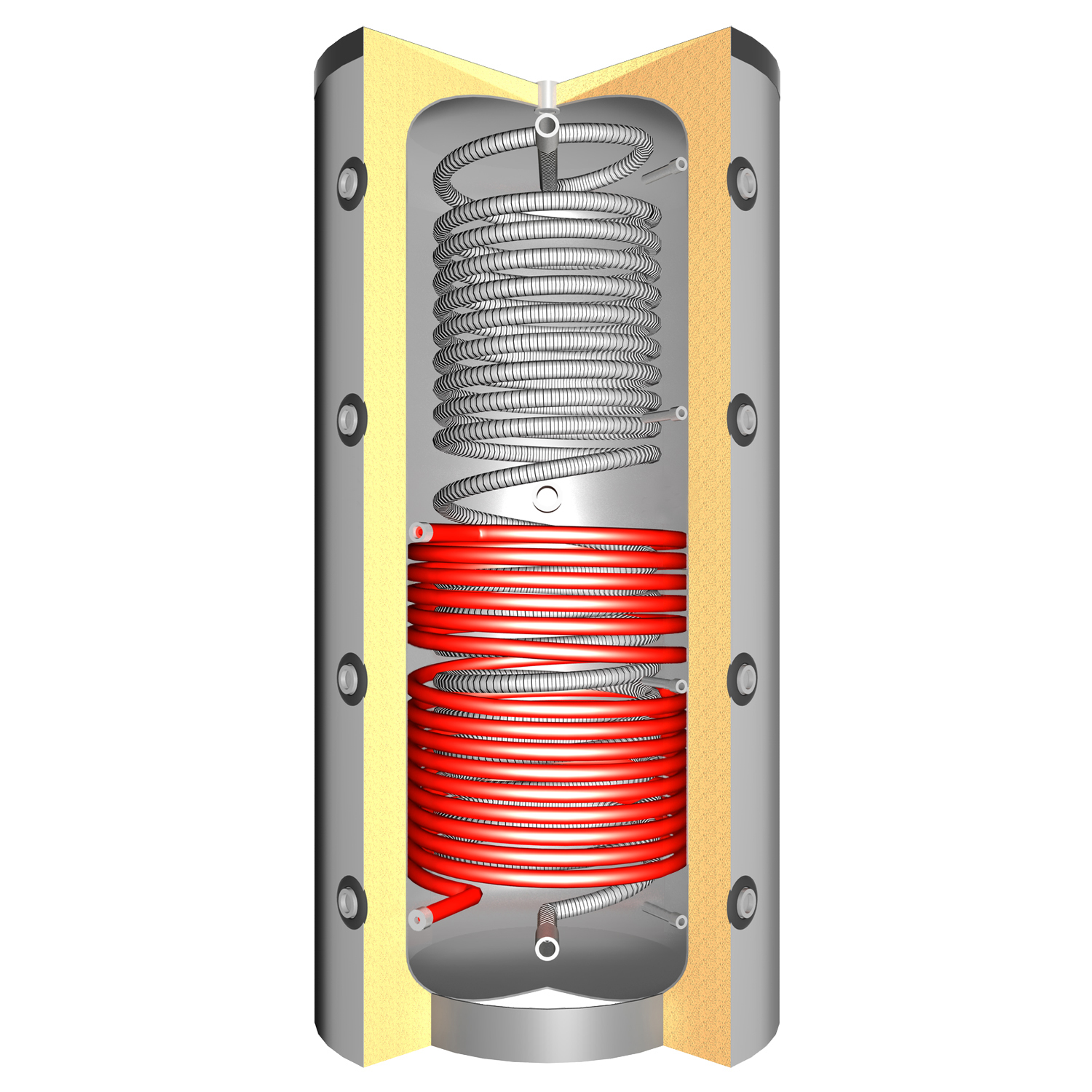

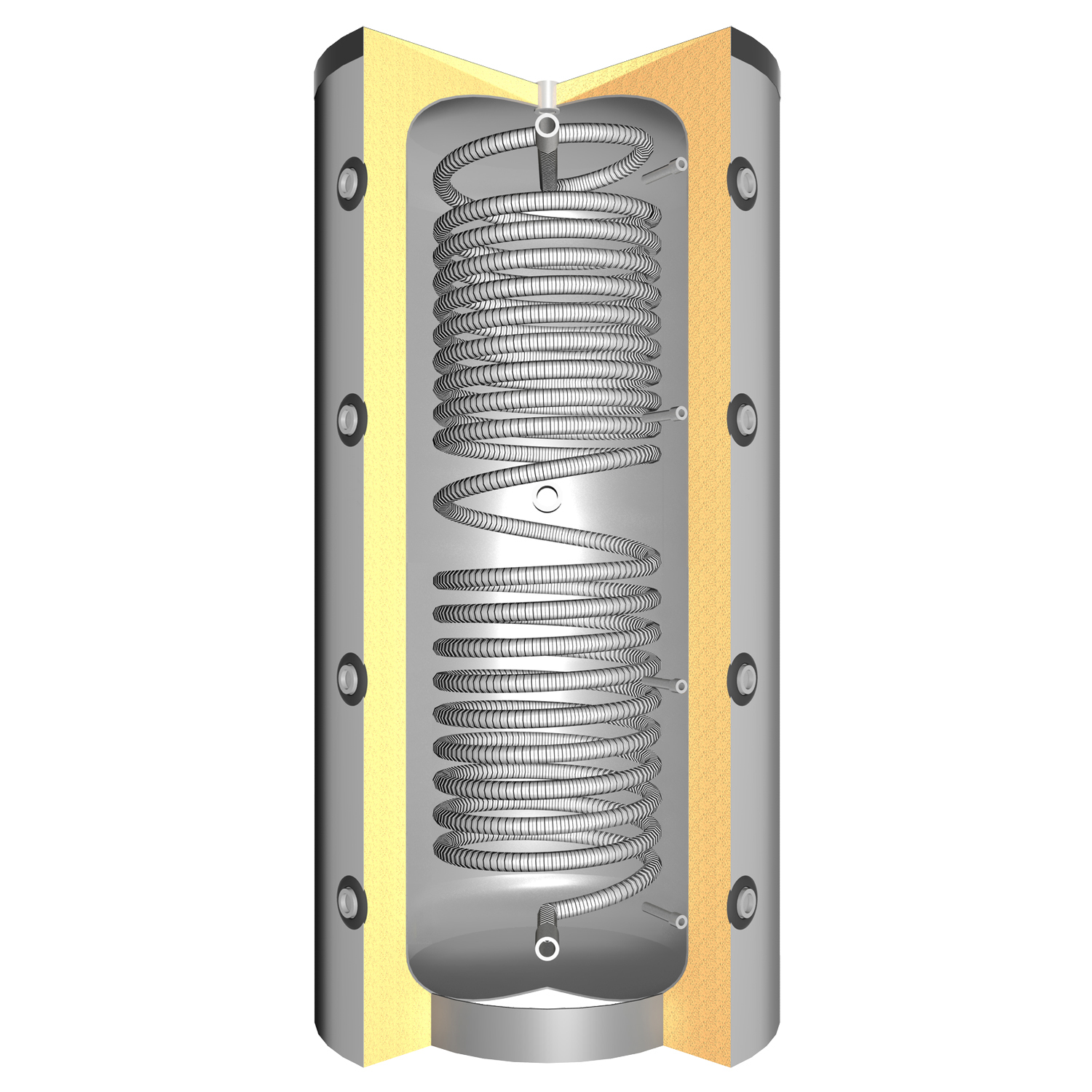

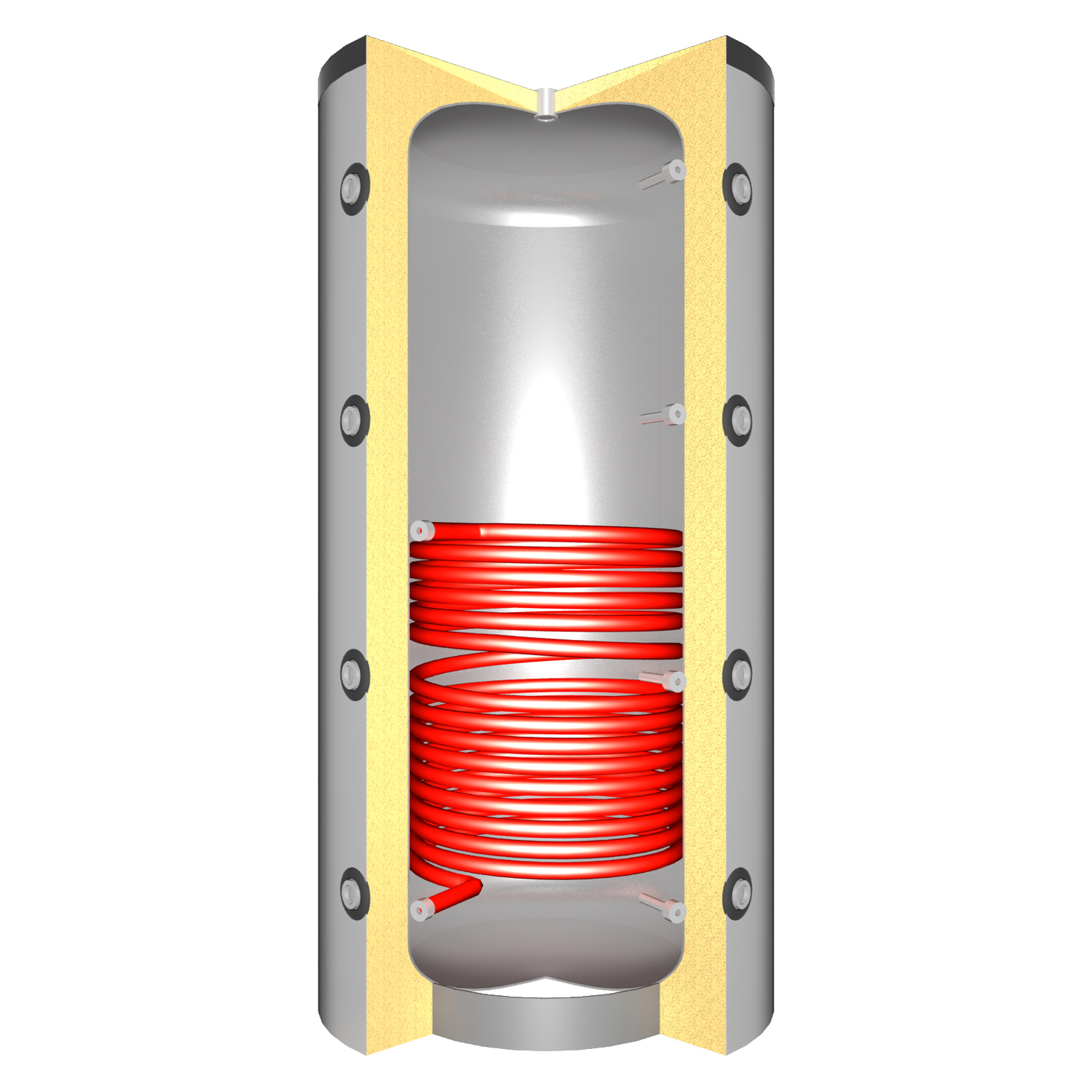

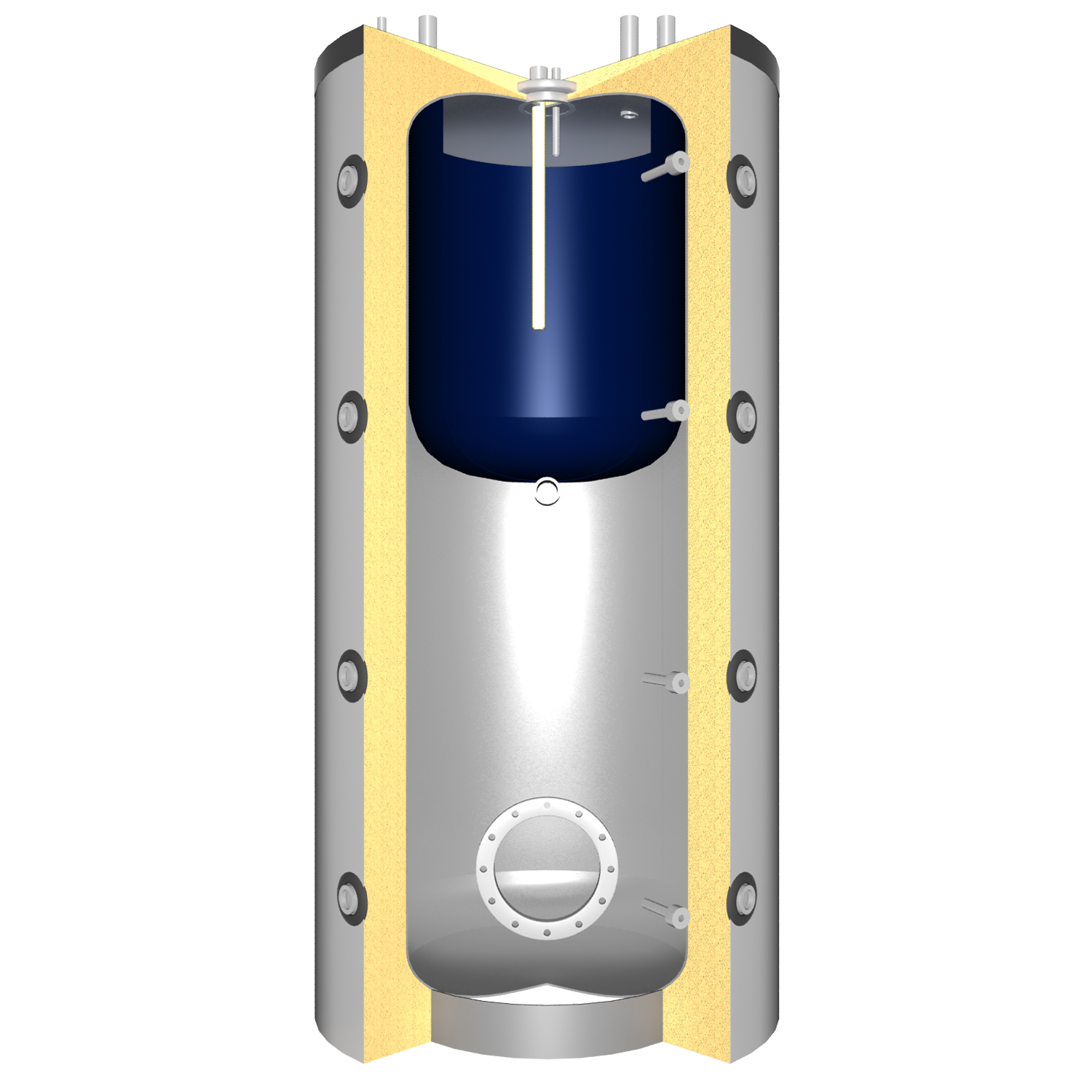

Der Wasserwärmetauscher von Vario Kalmar Basic ermöglicht eine Einbindung des Ofens in Ihr Heizungssystem. In diesem Komplett-Set erhalten Sie, je nach Varianten-Auswahl, den passenden Pufferspeicher, Hygienespeicher oder Kombispeicher gleich mit dazu.
✓ Basic-Steuerung
Die Steuerelektronik der Basic-Ausführung dient der direkten Ansteuerung der Klappe, deren Position die Luftzuleitung zum Brennraum des Kaminofens regelt. Ein Anschluss an die Stromversorgung ist dabei nicht nötig: Die Steuerung arbeitet mit handelsüblichen Batterien. Die Basic-Steuerung dient neben dem serienmäßig verbauten Sicherheitswärmetauscher als zusätzliche Sicherheitseinrichtung: Ein Sensor misst permanent die Temperatur in der Wassertasche und veranlasst bei Überhitzung (Temperaturen über 85 °C) eine Drosselung der Zuluft, bis die Kesseltemperatur wieder unter 75 °C gesunken ist.
Zulassungen und erfüllte Anforderungen des wasserführenden Kaminofens Vario Kalmar Basic:
✓ DIN EN 13240
✓ DINplus
✓ BImSchV Stufe 2
✓ Flamme Verte

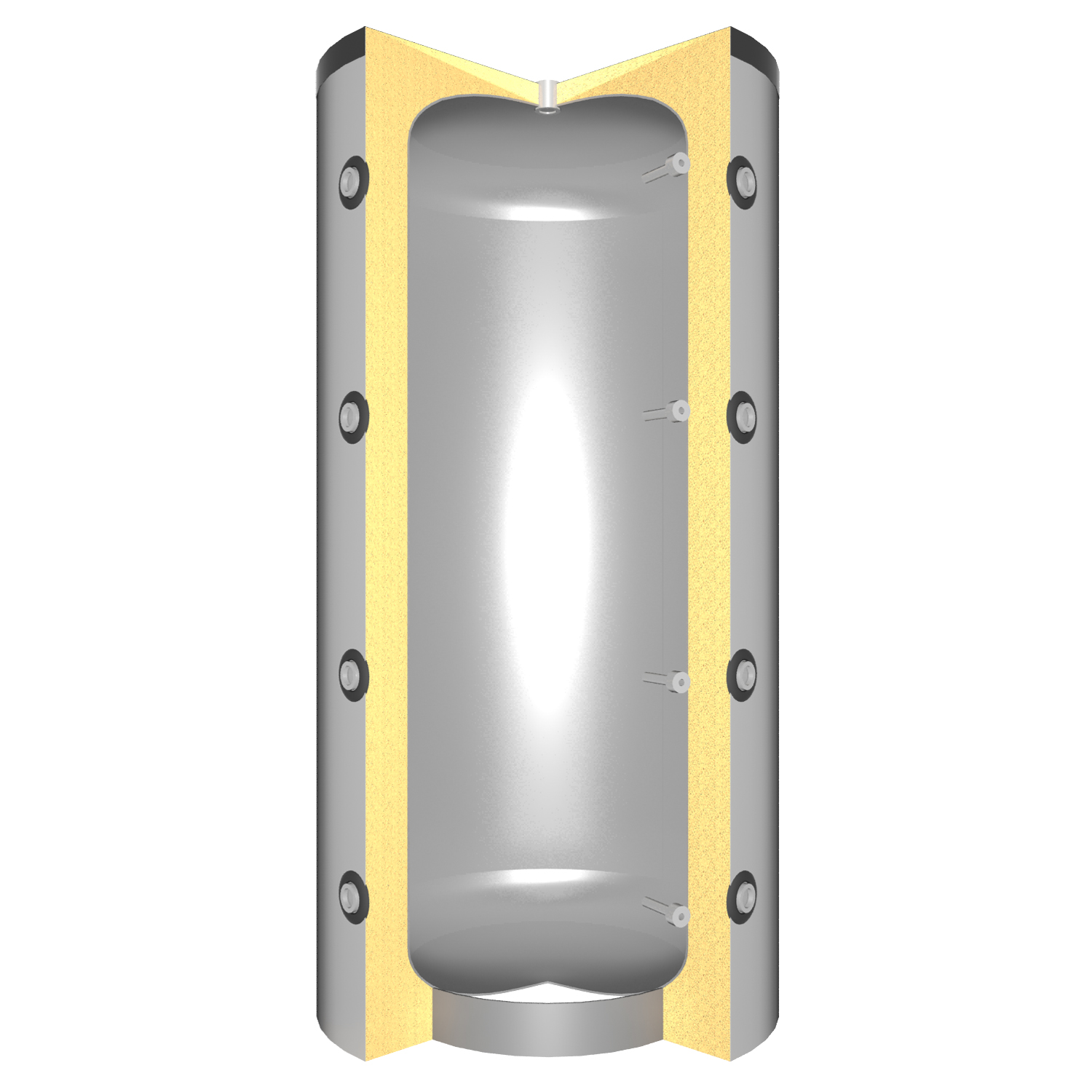

Beschreibung Pufferspeicher:
Der hochwertige Pufferspeicher TPSM 500 ist für alle Warmwasser-Zentralheizungsanlagen geeignet: wasserführende Kaminöfen und Kamineinsätze, Heizkessel, Holzvergaser etc. Der Pufferspeicher ist aus Qualitätsstahl S235JR nach EN 10025 gefertigt und verfügt über eine Fühlerklemmleiste zur variablen Positionierung der Fühler.
Die Ecoline Vliesisolierung mit Skymantel in Silber ist vormontiert. Der Pufferspeicher ist von exzellenter Verarbeitungsqualität und somit langlebig und wartungsarm.
Der Pufferspeicher verfügt über folgende Anschlüsse:
8x 1,5 Zoll für Speicheranschluss
1x 1,5 Zoll für Anschluss oben
4x 0,5 Zoll für Messfühler/Thermometer
Der Einbau einer elektrischen Heizpatrone bis 6 kW ist möglich.
Achtung: Je nach Anschlussvariante und Heizungsanlage können weitere Anschlusskomponenten notwendig sein (z. B. Rohre, Schellen usw.). Diese Komponenten sind nicht Teil des Angebotes!
Alle Anschlusskomponenten zu Ihrer Heizungsanlage und zum Schornstein erhalten Sie gerne von uns. Gern kombinieren wir auch andere Kaminöfen und Pufferspeicher passend zu Ihrem Installationswunsch.
- Nennwärmeleistung
- 11 kW
- Nennwärmeleistung wasserseitig
- 7 kW
- Nennwärmeleistung luftseitig
- 4 kW
- Wirkungsgrad
- 80,19 %
- Max. Raumheizvermögen
- 300 m³
- CO-Emission
- 1163 mg/cm³
- Feinstaubemission
- 28 mg/m³
- Abgasmassenstrom
- 9,3 g/s
- Abgastemperatur am Stutzen
- 267 °C
- Maße (H x B x T)
- 1030 x 704 x 558 mm
- Maße Brennraum (H x B x T)
- 310 x 420 x 340 mm
- Gewicht
- 219 kg
- Ø Rauchrohranschluss
- 150 mm
- Max. Länge des Brennmaterials
- 40 cm
- Brennstoffverbrauch
- 3,4 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Volumen Wassertasche
- 8,7 l
- Max. Betriebsdruck
- 2,5
- Anschluss
- 1" IG
- Max. Betriebstemperatur
- 130 °C
- Maße (H x B x T)
- 850 x Ø 415 x Ø 415 mm
- Gewicht
- 13,21 kg
- Anschluss
- 1"
- Temperaturbereich
- -10 °C bis +100 °C
- customOdPlentymarketsProduct15
- 1,5
- Fassungsvermögen
- 80 l
- Innenmaterial
- Spezialgummi-Membran
- Max. Betriebsdruck
- 8
- Maße ohne Isolierung (H x B x T)
- 1630 mm x Ø 650 mm x Ø 650 mm
- Maße (H x B x T)
- 1680 x Ø 850 x Ø 850 mm
- Gewicht
- 85 kg
- Betriebsdruck
- 3 bar
- Nettovolumen
- 480 l
- Anschluss
- siehe Beschreibungstext
- Farbe
- grau
- Betriebstemperatur
- 95 °C
- Isolierung
- Ecoline Vlies
- Kippmaß
- 1665 mm
- Max. Betriebstemperatur
- 95 °C
- Volumen
- 480 l
- Stärke Isolierung
- 100 mm
- Dämmwert
- 0,0388 W/mK
- Maße (H x B x T)
- 163 x 52 x 52 mm
- Leistungsaufnahme
- 0,5-2,5 W
- Spannung
- 240 V
- Lieferumfang
- 3 PT1000-Fühler, 3 Schrauben 3, 5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
- Temperaturbereich
- 0 °C - 40 °C
- Betriebstemperatur
- 40 °C
- Modell
- TEMPCO Plus+ Temperatur-Differenz-Controller
- Montage
- Wandmontage, optional Schalttafeleinbau
- Schutzart
- IP40
- Schutzklasse
- II
- Länge
- 100 mm
- Maße (H x B x T)
- XX x Ø 11,5 x Ø 11,5 mm
- Betriebstemperatur
- 500 °C
- Max. Betriebstemperatur
- 500 °C
- Max. Betriebsdruck
- 8
- Anschluss
- 3/4"
- Länge des Kapillarrohrs
- 1,3 m
- Maße (H x B x T)
- 254 x 213 x 118 mm
- Gewicht
- 45751 kg
- Pumpe
- Hocheffizienzpumpe 4 m
- Anschluss
- 1"
- Empfohlene Kesselleistung
- 50 kW
- Betriebsdruck
- 3 bar
- Anschluss
- 1" IG
- Isolierung
- Polystrol-Halbschalen
- Betriebsdruck
- 12 bar
- Anschluss
- 3/8"
- Temperaturbereich
- 110 °C
- Max. Betriebsdruck
- 10
