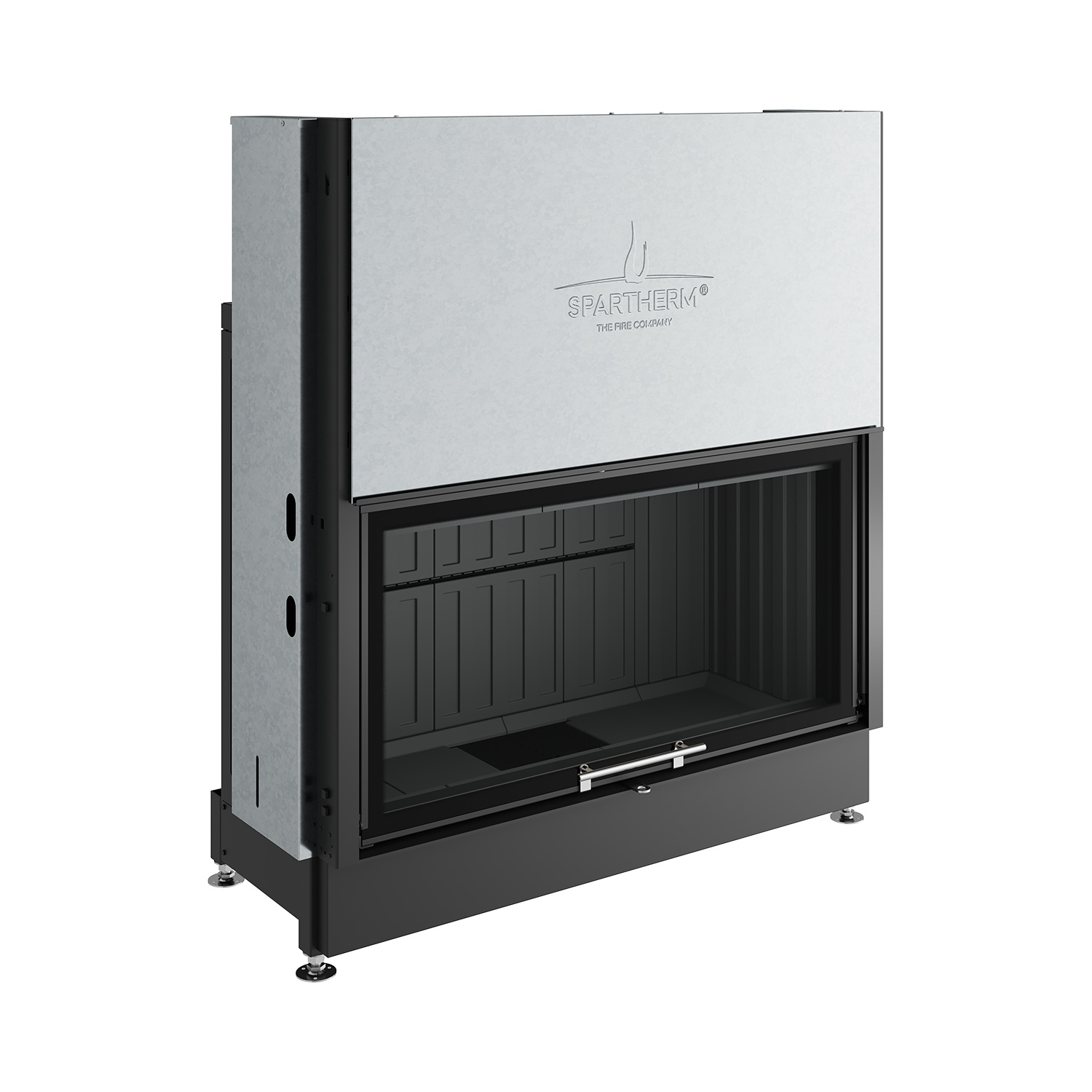

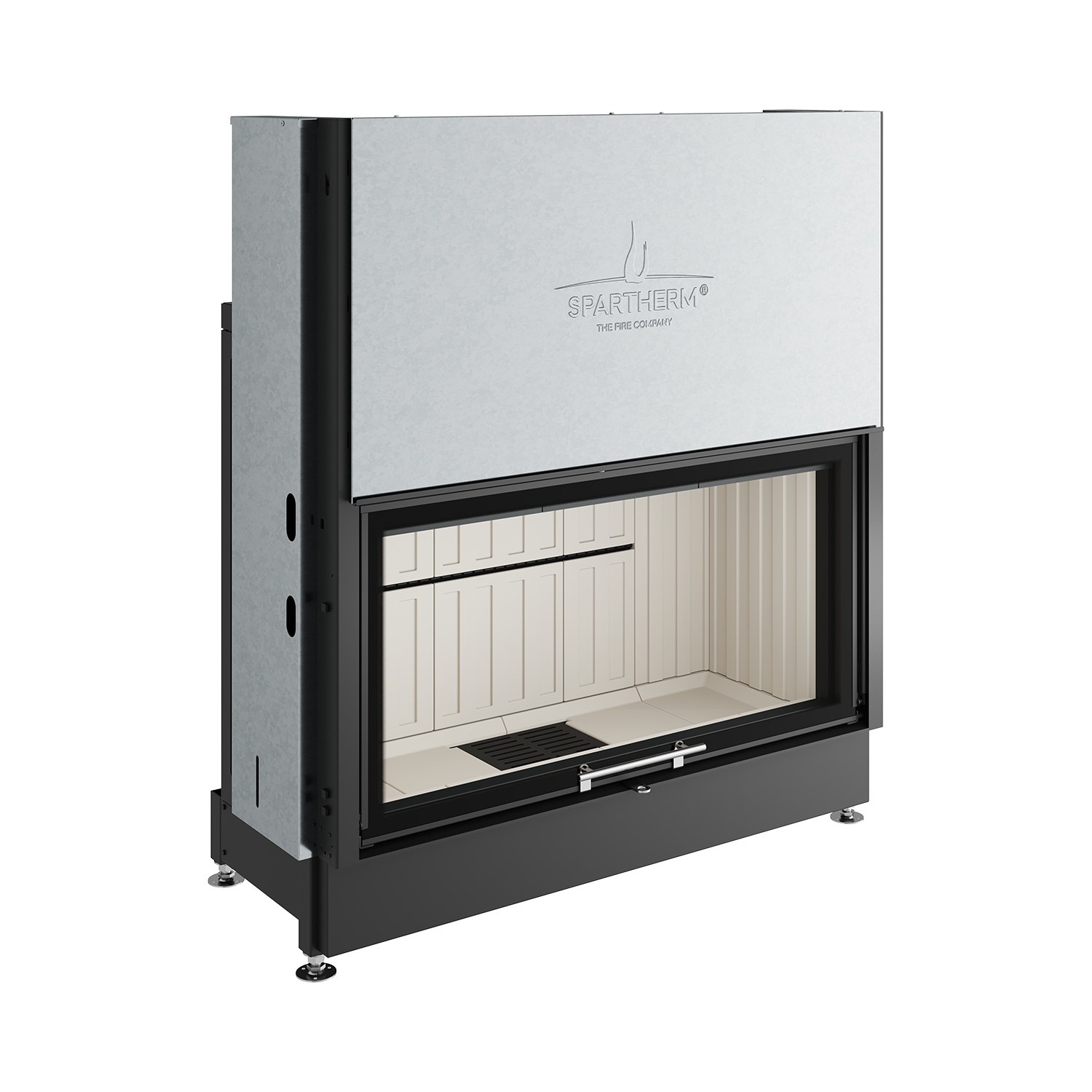

Spartherm Varia Bh RLU Kamineinsatz 200 mm RR
Lieferzeit: 3 bis 4 Wochen
Spartherm Varia Bh RLU Kamineinsatz – breites Format, raumluftunabhängig, Sicherheitswärmetauscher und CAIR
Der Spartherm Varia Bh RLU Kamineinsatz ist der breite Einsatz der Varia-Linie: Mit 1 143 mm Außenbreite und großformatiger Frontsichtscheibe setzt er optisch klare Akzente. Raumluftunabhängiger Betrieb (RLU, DIBt-Zulassung) macht ihn tauglich für Passivhäuser und KWL-Gebäude ohne Einzelnachweis.
Der integrierte Sicherheitswärmetauscher ist ein besonderes Merkmal: Er verhindert Überhitzung beim Schornsteinziehen und schützt den Einsatz langfristig. Mit 10,4 kW, Klasse A und 78 % Wirkungsgrad. Warmluftkanalisierung (Ø 150 mm, oben) für Konvektionswärme in angrenzende Räume.
Besonderheiten & Vorteile
- Breites Großformat (1 143 mm): Imposante Feuersicht – ideal für repräsentative Wohnräume, offene Grundrisse und große Kaminwände.
- RLU raumluftunabhängig (DIBt): Verbrennungsluft komplett von außen via Ø 200 mm – kein Luftverlust aus dem Wohnraum, keine Druckprobleme.
- Sicherheitswärmetauscher (integriert): Schutzsystem gegen Überhitzung – verlängert die Lebensdauer und erhöht die Betriebssicherheit.
- S-ESAM optional: Elektrische Scheibenmechanik nachrüstbar – motorisierte Türöffnung per App oder Knopfdruck.
- Warmluftkanalisierung (Ø 150 mm, oben): Konvektionswärme optional in Nachbarräume leiten.
- CAIR Kamin-Assistenzfunktionen: Digital steuerbar per Smartphone – Abbrand und Wärmespeicherung automatisch optimieren.
- Schamotte-Brennraum, Stahl-Korpus, Glaskeramik: Langlebige Materialien, made in Germany.
Anwendung & Einbau

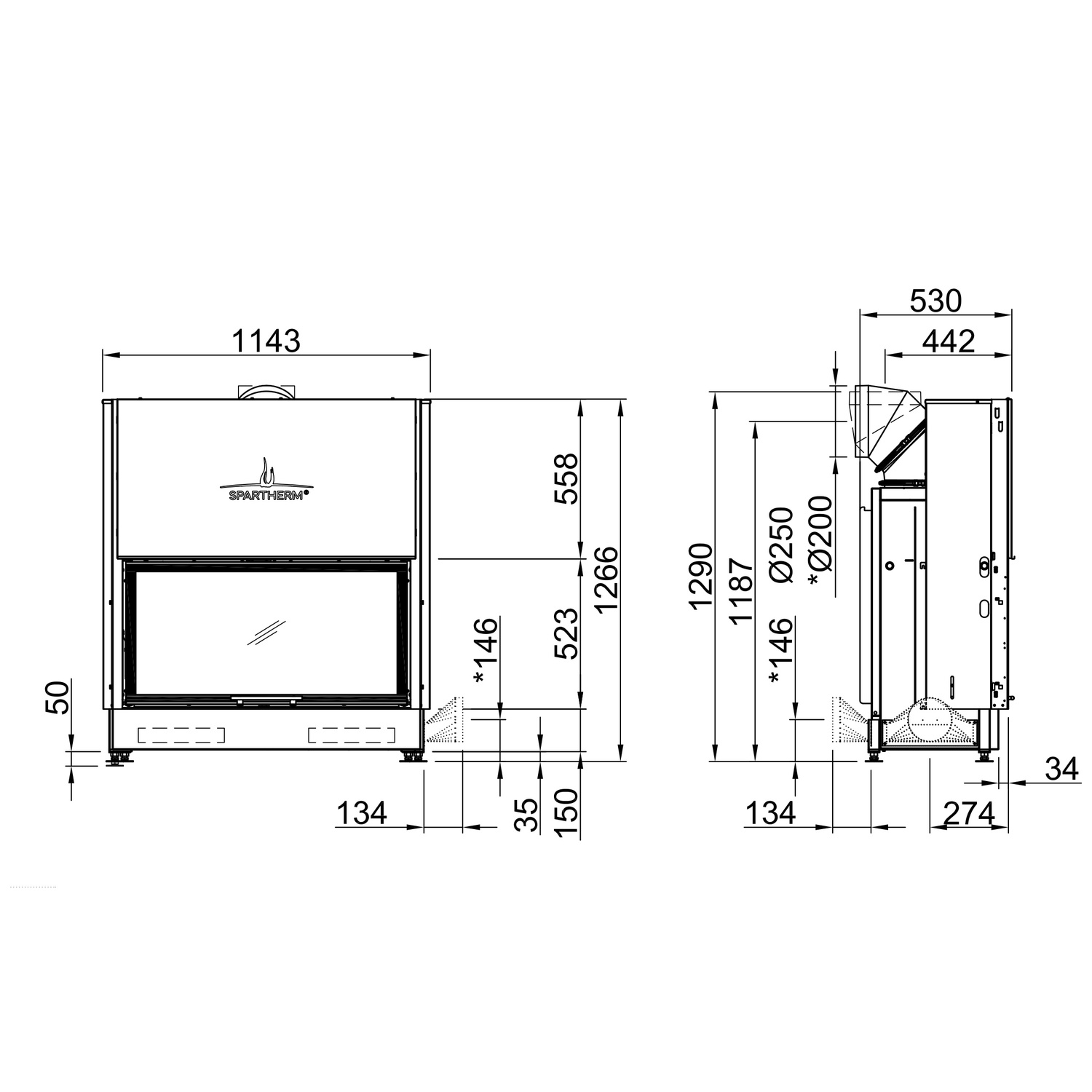

Der Spartherm Varia Bh RLU Kamineinsatz misst 1 143 mm × 520 mm (B×T), wiegt 350 kg. Rauchrohranschluss Ø 200 mm oben oder hinten, Höhe bis Anschluss 501 mm. Externe Zuluft Ø 200 mm, Anschluss unten (200 mm Mitte). Sicherheitsabstände: 129 mm hinten, 81 mm seitlich, 78 mm vorne. 12 Pa, Scheitholz bis 33 cm. Betrieb ohne Netzanschluss nicht möglich (230 V).
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV Stufe 2 – Strengste deutsche Emissionsnorm.
- Ö-Norm § 15a B-VG – Österreichische Zulassung.
- DIBt-Zulassung – Raumluftunabhängiger Betrieb bauaufsichtlich anerkannt.
Häufige Fragen zum Spartherm Varia Bh RLU Kamineinsatz
Was ist der Unterschied zwischen Varia Sh RLU und Varia Bh RLU?
Beide Modelle sind raumluftunabhängig und teilen das gleiche CAIR-Konzept. Der Hauptunterschied liegt in der Baubreite: Der Spartherm Varia Bh RLU ist mit 1 143 mm deutlich breiter als der Sh RLU (902 mm) und bietet damit eine großformatigere Feuersicht. Zusätzlich hat der Bh RLU einen integrierten Sicherheitswärmetauscher und nutzt Ø 200 mm statt 180 mm für Rauchrohr und Zuluft.
Was leistet der integrierte Sicherheitswärmetauscher?
Der Sicherheitswärmetauscher im Spartherm Varia Bh RLU überwacht die Temperatur im Brennraum und verhindert Überhitzung bei starkem Schornsteinzug. Bei Überschreitung des Grenzwerts leitet er überschüssige Wärme ab – das schützt den Einsatz, die Kaminummantelung und die angrenzenden Bauteile langfristig vor thermischen Schäden.
Ist der Varia Bh RLU für Passivhäuser geeignet?
Ja. Die DIBt-Zulassung bestätigt den raumluftunabhängigen Betrieb ohne Einzelnachweis pro Raum. Verbrennungsluft kommt über Ø 200 mm ausschließlich von außen – kein Sauerstoffentzug aus dem Wohnraum, kein Konflikt mit der kontrollierten Wohnraumlüftung. Ein Schornsteinfeger dimensioniert und genehmigt die RLU-Anlage.
Kann S-ESAM nachgerüstet werden?
Ja, S-ESAM ist beim Spartherm Varia Bh RLU als Option erhältlich. Die elektrische Scheibenmechanik wird werkseitig integriert und öffnet die Schiebetür motorisiert per CAIR-App oder Knopfdruck. Nachrüstung im Feld ist nicht möglich – S-ESAM muss bei der Bestellung angegeben werden.
Welcher Schornstein wird benötigt?
Rauchrohranschluss Ø 200 mm, oben oder hinten, Mindestförderdruck 12 Pa. Zuluft RLU Ø 200 mm unten (200 mm Mitte) bauseits einplanen. Ein Schornsteinfeger dimensioniert die Anlage und erteilt die Genehmigung vor Inbetriebnahme.
|
Spartherm – Feuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzen – ergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
- Nennwärmeleistung
- 10,4 kW
- Wirkungsgrad
- 78 %
- CO-Emission
- 1250 mg/cm³
- Feinstaubemission
- 78 mg/m³
- Abgasmassenstrom
- 9,5 g/s
- Abgastemperatur am Stutzen
- 311 °C
- Mindestabstand zu brennbaren Materialien
- hinten 129 mm - seitlich 81 mm - vorne 78 mm
- Maße (H x B x T)
- 1290 x 1143 x 520 mm
- Gewicht
- 350 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen
- 501 mm
- Ø Externe Zuluft
- 200 mm
- Richtung Zuluftanschluss
- unten
- Richtung Warmluftkanalisierung
- oben
- Farbe Korpus
- Schwarz
- Material Verkleidung
- Stahl
- Material Brennraum
- Schamotte
- Material Verglasung
- Glaskeramik
- Zugelassener Brennstoff
- Holz
- Max. Länge des Brennmaterials
- 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten
- Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2
- Nennwärmeleistung
- 10,4 kW
- Wirkungsgrad
- 78 %
- CO-Emission
- 1250 mg/cm³
- Feinstaubemission
- 78 mg/m³
- Abgasmassenstrom
- 9,5 g/s
- Abgastemperatur am Stutzen
- 311 °C
- Mindestabstand zu brennbaren Materialien
- hinten 129 mm - seitlich 81 mm - vorne 78 mm
- Maße (H x B x T)
- 1290 x 1143 x 520 mm
- Gewicht
- 350 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen
- 501 mm
- Ø Externe Zuluft
- 200 mm
- Richtung Zuluftanschluss
- unten
- Richtung Warmluftkanalisierung
- oben
- Farbe Korpus
- Schwarz
- Material Verkleidung
- Stahl
- Material Brennraum
- Schamotte
- Material Verglasung
- Glaskeramik
- Zugelassener Brennstoff
- Holz
- Max. Länge des Brennmaterials
- 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten
- Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2
