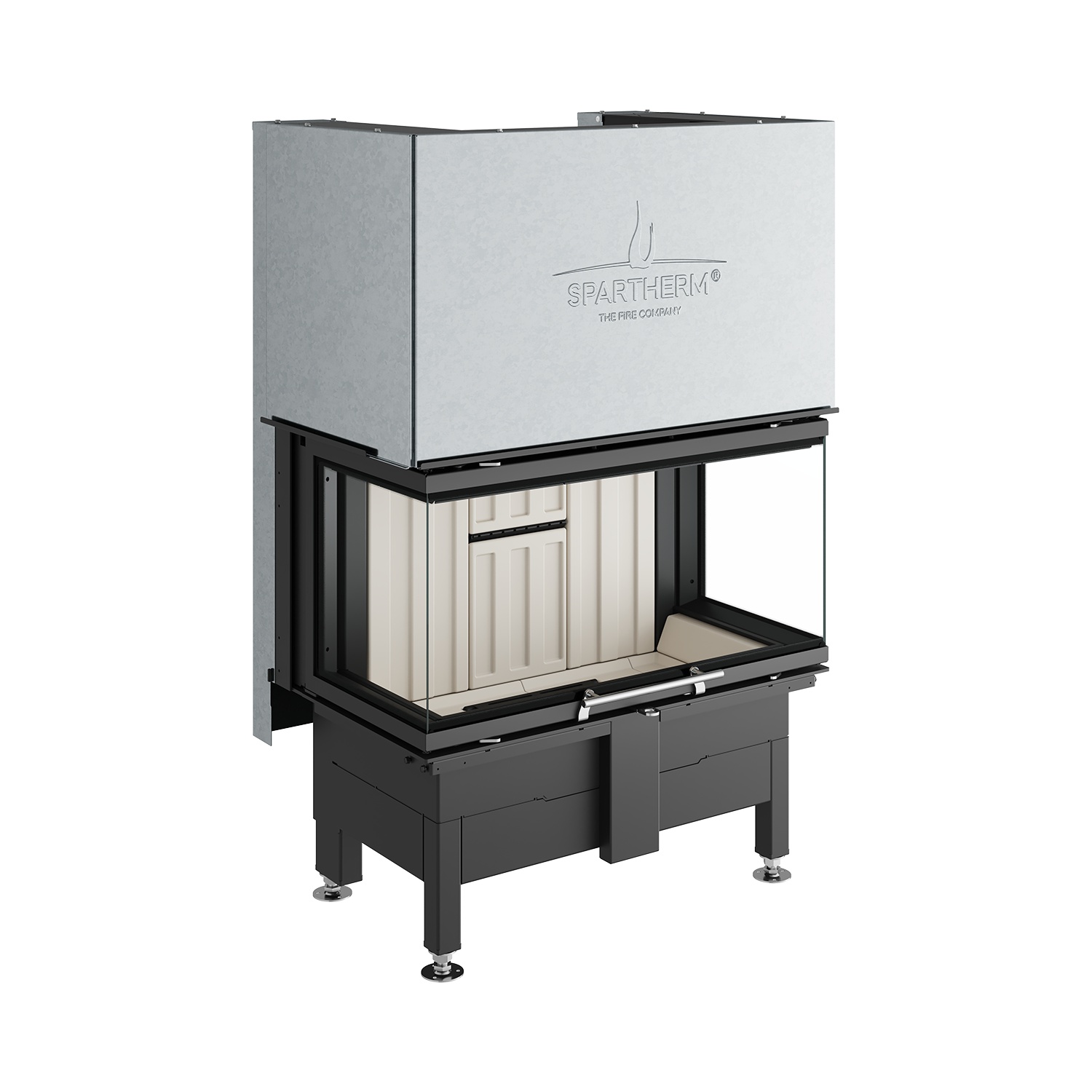

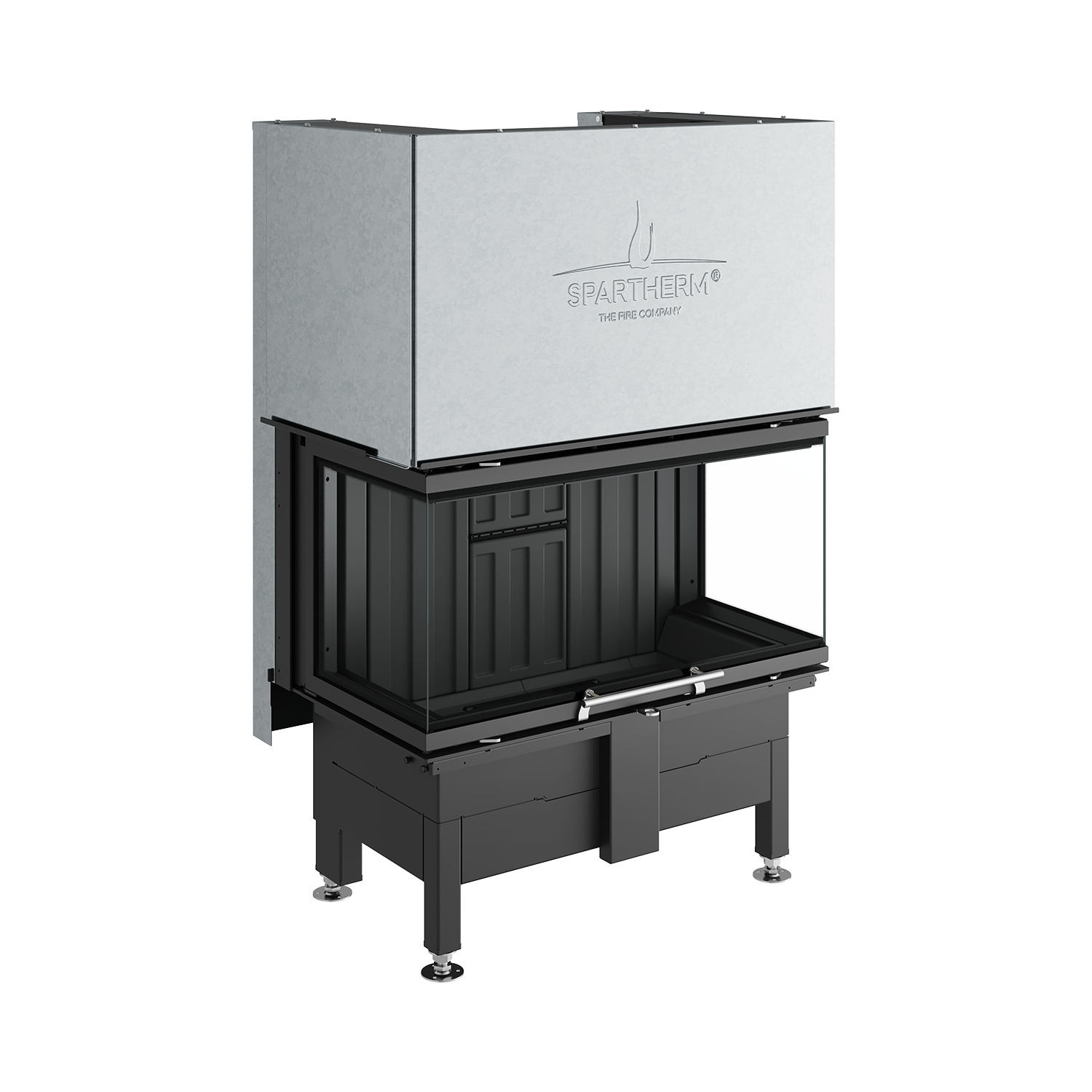

Spartherm Varia AS-3RLh Kamineinsatz 180 mm
Spartherm Varia AS-3RLh Kamineinsatz – raumluftunabhängig, dreiseitiger Verglasung
Der Spartherm Varia AS-3RLh Kamineinsatz ist ein Kamineinsatz der Spartherm Varia-Serie mit dreiseitiger Verglasung mit zertifizierter raumluftunabhängiger Betriebsweise (RLU), Energieeffizienzklasse A. Mit 8.4 kW Nennwärmeleistung ist er für den professionellen Einbau in Wohnhäuser mit anspruchsvollen Anforderungen an Optik und Technik ausgelegt.
Besonderheiten & Vorteile
- Dreiseitige Verglasung: Die Sichtscheibe erstreckt sich über drei Seiten des Feuerraums und schafft ein panoramaartig umlaufendes Feuerbild – ein optischer Mittelpunkt in jedem Wohnraum.
- Raumluftunabhängiger Betrieb (RLU): Der Einsatz bezieht die Verbrennungsluft über einen Zuluftanschluss (Ø 125 mm, unten) direkt von außen – unabhängig von der Raumluft. Das ist die Voraussetzung für den Einbau in dicht gedämmten Gebäuden mit kontrollierter Wohnraumlüftung (KWL).
- Automatische Schiebetür (S-ESAM 3.0): Die motorisierte Tür sorgt für komfortables Befüllen und minimiert beim Öffnen den Abzug von Warmluft aus dem Feuerraum.
- Elektronische Abgasklappe (S-ELA): Die S-ELA schließt den Abgasweg automatisch und verhindert so unnötige Wärmeverluste über den Schornstein im Ruhezustand.
- Akkubetrieb (S-AKKU): Dank integriertem Akku bleiben die elektronischen Funktionen auch bei Stromausfall aktiv – Betrieb und Steuerung sind unterbrechungsfrei gewährleistet.
- Effizienz: Energieeffizienzklasse A: Mit Energieeffizienzklasse A und Wirkungsgrad von 80 % erzeugt der Einsatz aus dem eingesetzten Holz maximale Wärme. Der Schamotte-Brennraum speichert Wärme und hält die Verbrennungstemperatur stabil.
- Scheibenspülung: Ein gezielt geführter Luftstrom verhindert Rußablagerungen auf der Innenseite der Sichtscheibe – für dauerhaft freien Blick auf das Flammenspiel ohne häufiges Putzen.
Anwendung & Einsatzbereich
Der Spartherm Varia AS-3RLh Kamineinsatz ist für den professionellen Einbau durch einen zugelassenen Fachbetrieb ausgelegt. Mit 224 kg erfordert die Montage zwei Personen und eine tragfähige Aufstellfläche. Der Rauchrohranschluss befindet sich oben mit Ø 180 mm, Zuluftanschluss unten mit Ø 125 mm.
Als Brennstoff ist ausschließlich Scheitholz mit maximal 25 % Restfeuchte zugelassen. Holzscheite bis 33 cm Länge finden im Brennraum Platz. Der Schornstein muss bei Nennleistung einen Förderdruck von 12 Pa liefern. Sicherheitsabstände: 400 mm seitlich, 125 mm hinten.
Die Nennwärmeleistung von 8.4 kW (regelbar 8,4 kW) deckt den Wärmebedarf gut gedämmter Wohnräume. Eine individuelle Schornsteinberechnung durch einen Schornsteinfeger ist vor dem Einbau gesetzlich vorgeschrieben.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- EN 16510-2-2:2022 – Europäische Prüfnorm für Raumheizer; bestätigt Sicherheit, Emissionsverhalten und Energieeffizienz.
- Raumluftunabhängiger Betrieb (RLU) – Zulassung für den Einbau in Gebäuden mit mechanischer Lüftungsanlage gemäß DIBt-Anforderungen.
FAQ: Häufige Fragen zum Spartherm Varia AS-3RLh Kamineinsatz
Ist der Spartherm Varia AS-3RLh Kamineinsatz für Passivhäuser oder Gebäude mit Lüftungsanlage geeignet?
Ja – der Einsatz ist für raumluftunabhängigen Betrieb (RLU) zugelassen und bezieht die Verbrennungsluft über einen separaten Außenluftanschluss, unabhängig vom Wohnraum. Das ist die technische Voraussetzung für den Einbau in dicht gedämmten Gebäuden mit kontrollierter Wohnraumlüftung (KWL). Die entsprechende DIBt-Zulassung liegt vor.
Für welche Raumgröße ist dieser Kamineinsatz ausgelegt?
Mit 8.4 kW Nennwärmeleistung (8,4 kW) ist der Einsatz für gut gedämmte Wohnräume dimensioniert. Die tatsächlich beheizbare Fläche hängt vom Wärmebedarf, der Deckenhöhe und dem Dämmstandard des Gebäudes ab. Ein Heizungsfachbetrieb kann auf Basis einer Heizlastberechnung die optimale Leistungsgröße bestimmen.
Wie bediene ich den Spartherm Varia AS-3RLh Kamineinsatz im täglichen Betrieb?
Der Einsatz wird über manuell einstellbare Luftschieber für Primär- und Sekundärluft reguliert. Nach dem Anheizen mit trockenem Anzündholz lässt sich die Abbrandintensität über die Luftzufuhr steuern. Die selbstschließende Tür und der entnehmbare Aschekasten machen Betrieb und Reinigung komfortabel.
Welche Schornsteinvoraussetzungen sind notwendig?
Für den Betrieb bei Nennleistung ist ein Förderdruck von 12 Pa am Schornstein erforderlich. Der Rauchrohranschluss hat Ø 180 mm. Vor dem Einbau muss ein zugelassener Schornsteinfeger eine individuelle Schornsteinberechnung durchführen – Schornsteinhöhe, Querschnitt und lokale Gegebenheiten werden dabei berücksichtigt.
Welches Holz eignet sich für diesen Kamineinsatz und wie lang dürfen die Scheite sein?
Zugelassen ist ausschließlich Scheitholz mit maximal 25 % Restfeuchte – gut abgelagertes Holz, das mindestens zwei Jahre trocken gelagert wurde. Scheite dürfen bis zu 33 cm lang sein. Nasses oder frisches Holz mindert den Wirkungsgrad, erhöht Emissionen und fördert Teerablagerungen im Schornstein.
Wie aufwendig ist die Wartung des Kamineinsatzes?
Der entnehmbare Aschekasten erleichtert die Entaschung erheblich. Die jährliche Überprüfung durch einen Schornsteinfeger sowie die Inspektion der ist gesetzlich vorgeschrieben und sollte von einem Fachbetrieb durchgeführt werden.
|
|
Spartherm – Feuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzen – ergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
- Nennwärmeleistung: 8,4 kW
- Wirkungsgrad: 80 %
- CO-Emission: 65 mg/cm³
- Feinstaubemission: 19 mg/m³
- Abgasmassenstrom: 8,9 g/s
- Abgastemperatur am Stutzen: 283 °C
- Mindestabstand zu brennbaren Materialien: hinten 125 mm - seitlich 400 mm - vorne 1000 mm

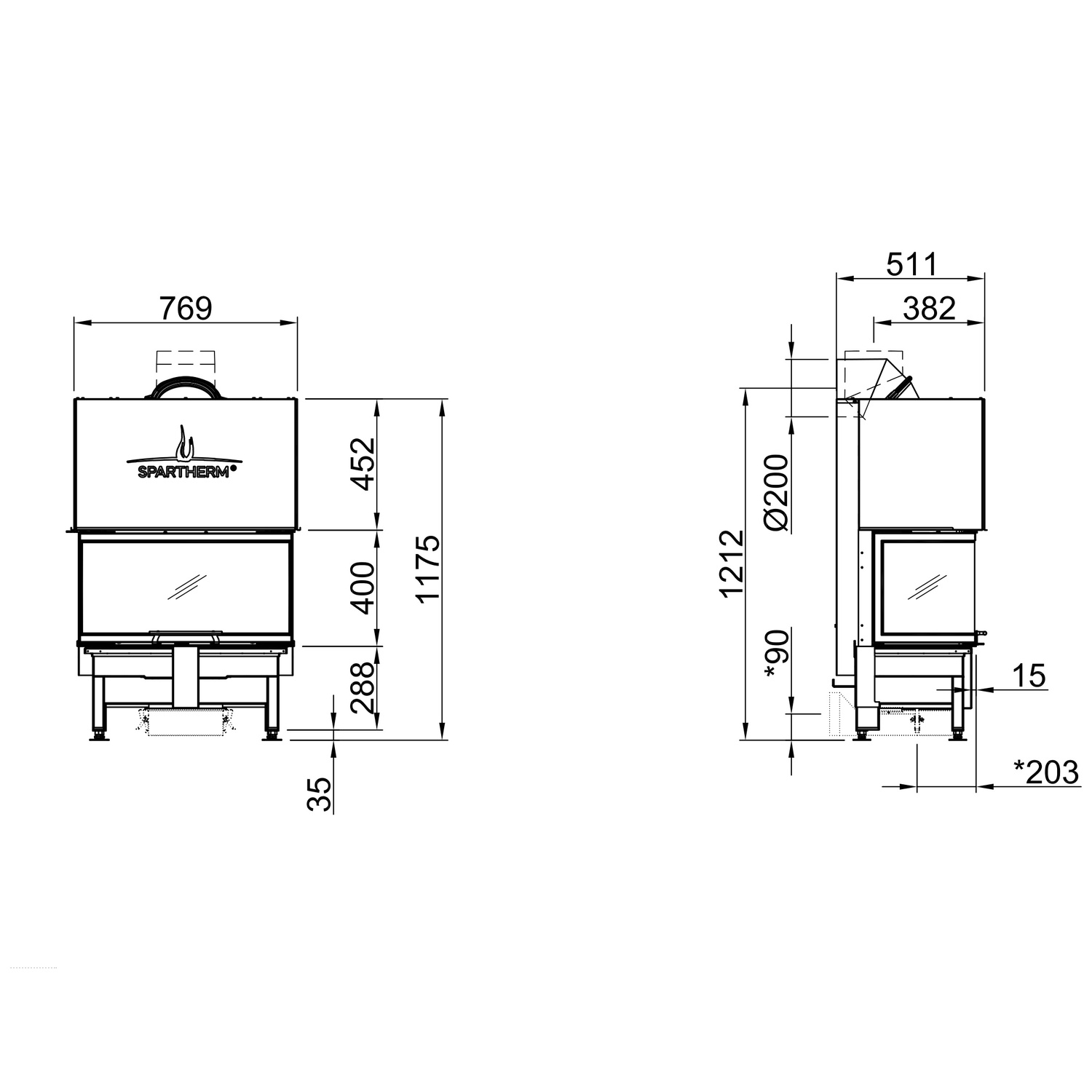

- Maße (H x B x T): 501 x 730 x 358 mm
- Maße Brennraum (H x B x T): 400 x 730 x 358 mm
- Gewicht: 224 kg
- Ø Rauchrohranschluss: 180 mm
- Richtung Rauchrohranschluss: oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen: 501 mm
- Ø Externe Zuluft: 125 mm
- Richtung Zuluftanschluss: unten
- Richtung Warmluftkanalisierung: oben
- Farbe Korpus: Schwarz
- Material Brennraum: Schamotte
- Material Verglasung: Glaskeramik
- Zugelassener Brennstoff: Holz
- Max. Länge des Brennmaterials: 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung: 12 Pa
- Spannung: 230 V
- Mehrfachbelegung / Bauart: Nein/Bauart 2
- Integrierte Scheibenspülung
- Erfüllte Normen, Zulassungen und Richtlinien: EN 16510
