Spartherm Premium A-3RL-60h Kamineinsatz 200 mm RR
Lieferzeit: 3 bis 4 Wochen
Spartherm Premium A-3RL-60h Kamineinsatz – 3-seitiger Panoramakamin, 10 kW Klasse A+, CAIR App

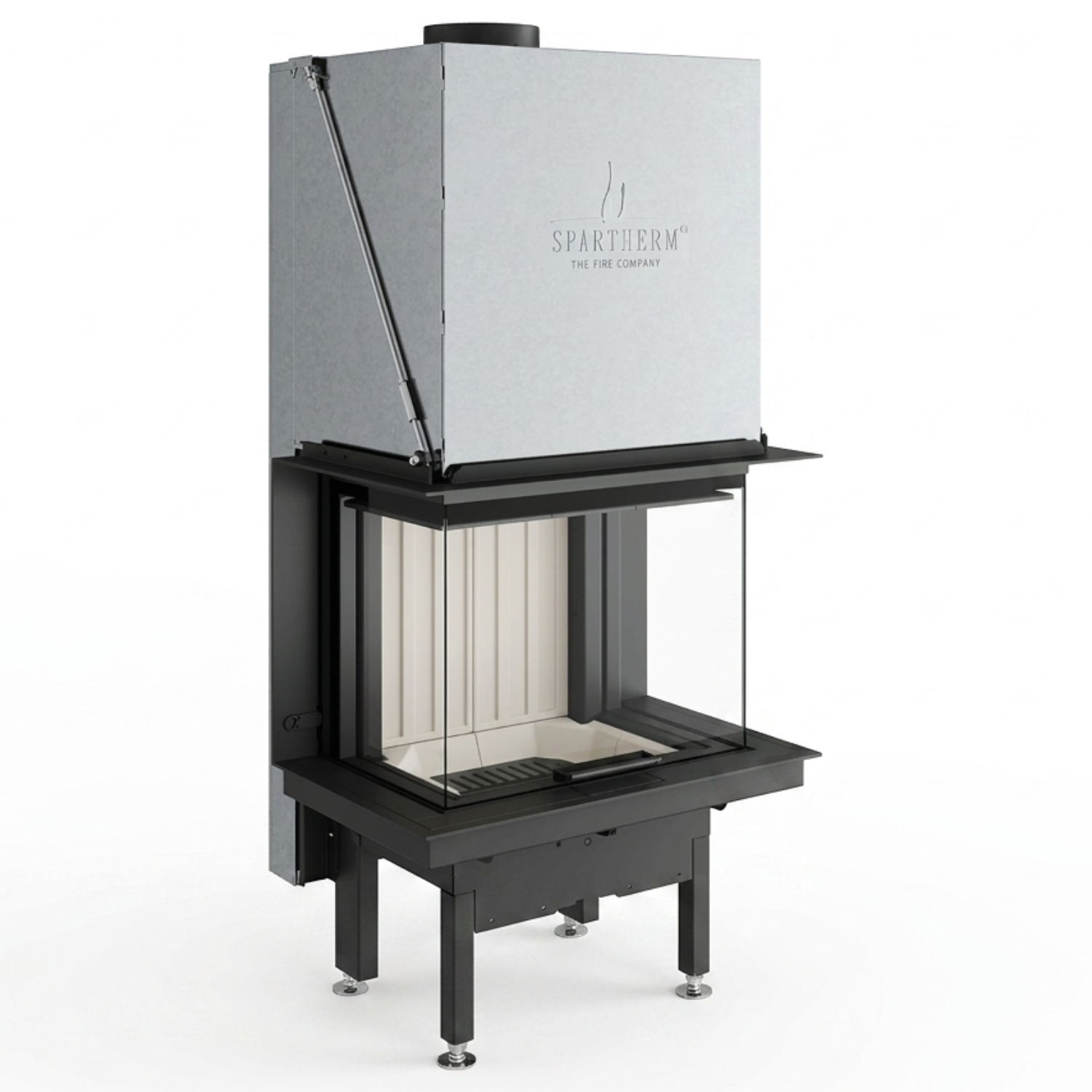

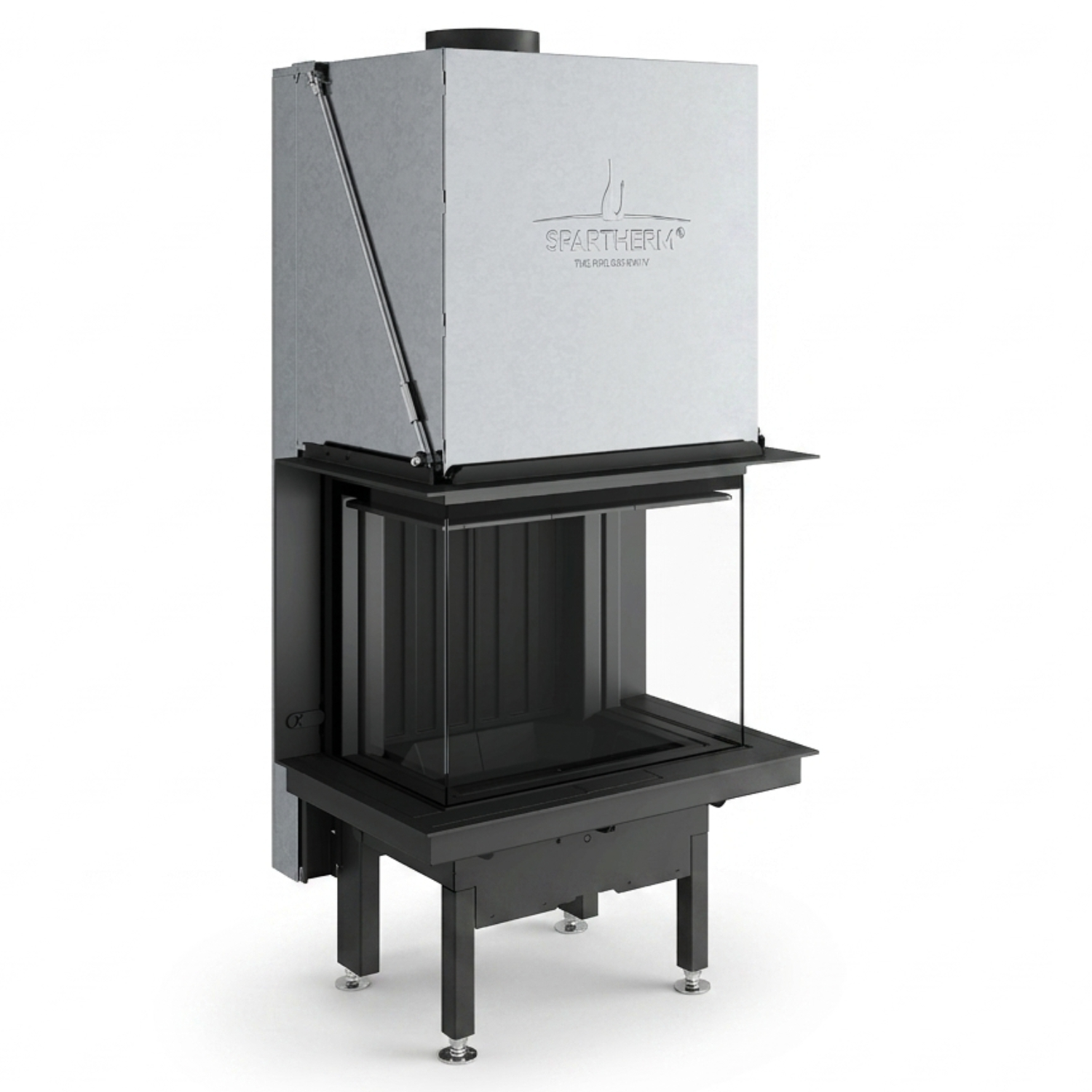

Der Spartherm Premium A-3RL-60h Kamineinsatz ist ein 3-seitiger Panoramakamineinsatz der 3RL-Linie: Scheiben auf drei Seiten für Feuersicht aus dem vollen Winkel. 77,2 cm breit, 62,5 cm tief. Externer Verbrennungsluftanschluss Ø 200 mm für reduzierten Luftverlust aus dem Wohnraum.
10 kW Nennwärmeleistung, Energieeffizienzklasse A+, 81 mg/m³, 81 % Wirkungsgrad. CAIR Kamin-Assistenzfunktionen, automatisch öffnende Schiebetür. Scheibenspülung für dauerhaft freie Sicht. Geprüft nach BImSchV.
Besonderheiten & Vorteile
- 3-seitiger Panoramablick (3RL-Linie): Scheiben vorne, links und rechts – Feuersicht aus breitem Winkelbereich für repräsentative Einbauten.
- Externer Zuluftanschluss Ø 200 mm: Verbrennungsluft von außen anschließbar – weniger Luftverlust aus dem Wohnraum, bessere Bilanz in gut gedämmten Gebäuden.
- 10 kW, Klasse A+, 81 %: Starke Heizleistung mit hohem Wirkungsgrad – für Wohnbereiche ab ca. 90 m².
- CAIR App-Steuerung: Zugluftsteuerung, Abbrandüberwachung und automatisch öffnende Schiebetür digital kontrollierbar.
- Scheibenspülung: Dauerhaft freie Sicht auf das Feuer – minimale Verschmutzung der Glasflächen.
- Hochwertige Schamotte-Auskleidung: Optimale Wärmespeicherung, Strahlungswärme nach dem Erlöschen des Feuers.
Anwendung & Einbau
Der Spartherm Premium A-3RL-60h Kamineinsatz misst 772 mm × 625 mm (B×T), 279 kg. Rauchrohranschluss Ø 200 mm, Höhe bis Anschluss 1 625 mm. Sicherheitsabstände: 141 mm hinten, 106 mm seitlich, 38 mm vorne. 12 Pa, Scheitholz bis 33 cm. Zuluft Ø 200 mm (Mitte 200 mm).
Als 3-seitiger Einsatz muss der A-3RL-60h einen freistehenden oder halboffenen Einbau erhalten. Ein Kaminbauer plant den Einbau, ein Schornsteinfeger genehmigt vor Inbetriebnahme.
Spartherm Kamineinsätze sind hoch individualisierbar. Sollten Sie Interesse an Optionen wie schwarzer Brennraumauskleidung, andersfarbigen Blenden, seitlichen Abgasbögen, Abbrandsteuerung (S-Thermatik Neo), Unterdrucksteuerung (S-USI III), automatischer Schiebetür (S-ESAM 3.0), elektronischer Abgasklappe (S-ELA), Speichersteinen, Helix-Sets usw. haben, kontaktieren Sie bitte unseren Vertrieb.
Zulassungen & Normen
- BImSchV – Deutsche Emissionsschutznorm.
Häufige Fragen zum Spartherm Premium A-3RL-60h Kamineinsatz
Was bedeutet „3RL" in der Bezeichnung des Spartherm Premium A-3RL-60h?
3RL steht für 3-seitig Rahmenlos – der Spartherm Premium A-3RL-60h hat Glasscheiben auf drei Seiten (vorne, links, rechts) ohne sichtbaren Türrahmen. Das ergibt einen nahezu rahmenlosen Panorama-Feueranblick aus breitem Winkelbereich – maximale Feuerinszenierung für repräsentative Einbauten.
Wie groß sollte der Raum für den A-3RL-60h sein?
Mit 10 kW und 81 % Wirkungsgrad eignet sich der Spartherm Premium A-3RL-60h für Wohnbereiche ab ca. 90 m² (abhängig von Dämmstandard und Raumhöhe). In offenen Grundrissen kann der Einsatz auch mehr Fläche versorgen. Der Kaminbauer und Schornsteinfeger berechnen die optimale Dimensionierung für Ihr Gebäude.
Was ist der Unterschied zwischen A-3RL-60h und A-3RL-80h?
Der Spartherm Premium A-3RL-60h hat 10 kW, 77,2 cm Breite und wiegt 279 kg. Der A-3RL-80h ist größer (97,2 cm breit, 337 kg), hat 11,4 kW, ist DINplus-zertifiziert und hat 4 Normen (BImSchV Stufe 2, DIN EN 13229, DINplus, 15a B-VG). Der A-3RL-80h ist das Prestige-Modell mit mehr Zertifizierungen und S-ESAM-Scheibenmechanik.
Welcher Schornstein ist erforderlich?
Rauchrohranschluss Ø 200 mm, Mindestförderdruck 12 Pa, Höhe bis Anschluss 1 625 mm. Externe Zuluft Ø 200 mm (Mitte 200 mm) bauseits einplanen. Ein Schornsteinfeger dimensioniert und genehmigt die Anlage vor Inbetriebnahme.
|
|
Spartherm – Feuerungstechnik aus Melle seit 1986 Spartherm wurde 1986 von Gerhard Manfred Rokossa als Schlossereibetrieb in Melle (Niedersachsen) gegründet und zählt heute mit über 1.000 Mitarbeitern zu Europas führenden Herstellern von Kamineinsätzen und Kaminöfen. Jährlich werden rund 60.000 Feuerungseinheiten produziert und in über 50 Länder exportiert. Das Sortiment reicht von Brennzellen und Kaminkassetten bis zu Kaminbausätzen – ergänzt durch die automatische S-thermatik-Abbrandsteuerung und eine hauseigene Manufaktur für Sonderanfertigungen. |
- Nennwärmeleistung
- 10 kW
- Wirkungsgrad
- 81 %
- CO-Emission
- 1250 mg/cm³
- Feinstaubemission
- 81 mg/m³
- Abgasmassenstrom
- 10,5 g/s
- Abgastemperatur am Stutzen
- 270 °C
- Mindestabstand zu brennbaren Materialien
- hinten 141 mm - seitlich 106 mm - vorne 38 mm
- Maße (H x B x T)
- 1522 x 772 x 625 mm
- Gewicht
- 279 kg
- Ø Rauchrohranschluss
- 200 mm
- Richtung Rauchrohranschluss
- oben
- Höhe Unterkante bis Mitte Rauchrohrstutzen
- 1625 mm
- Ø Externe Zuluft
- 200 mm
- Farbe Korpus
- Schwarz
- Material Verkleidung
- Stahl
- Material Brennraum
- Schamotte
- Material Verglasung
- Glaskeramik
- Zugelassener Brennstoff
- Holz
- Max. Länge des Brennmaterials
- 33 cm
- Notwendiger Förderdruck bei Nennwärmeleistung
- 12 Pa
- Mehrfachbelegung / Bauart
- Ja / Bauart 1
- Integrierte Scheibenspülung
- Aschekasten
- Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien
- BImSchV Stufe 2
