Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz
Lieferzeit: 1 bis 2 Wochen
Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz mit Frontschublade und Gleitschienen

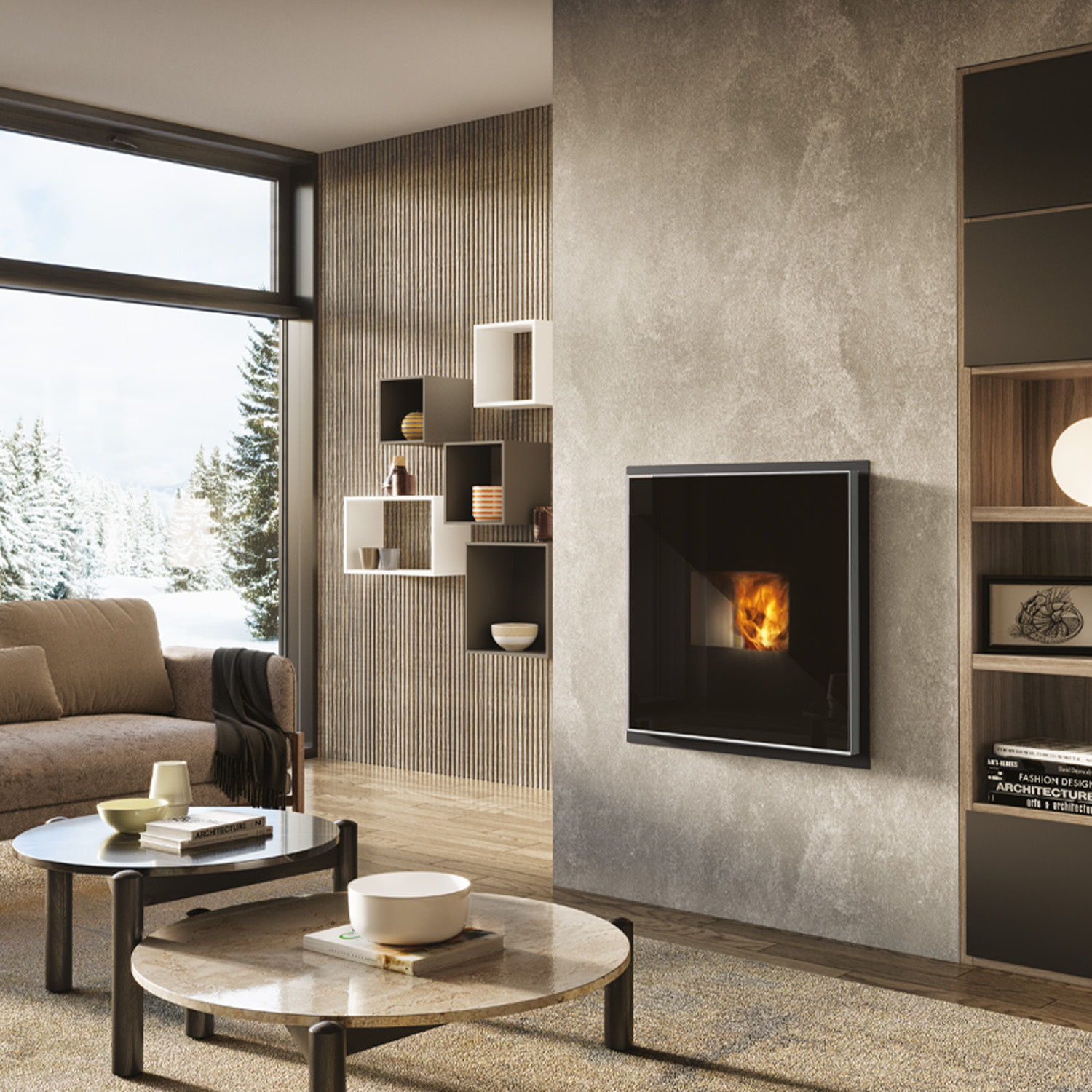

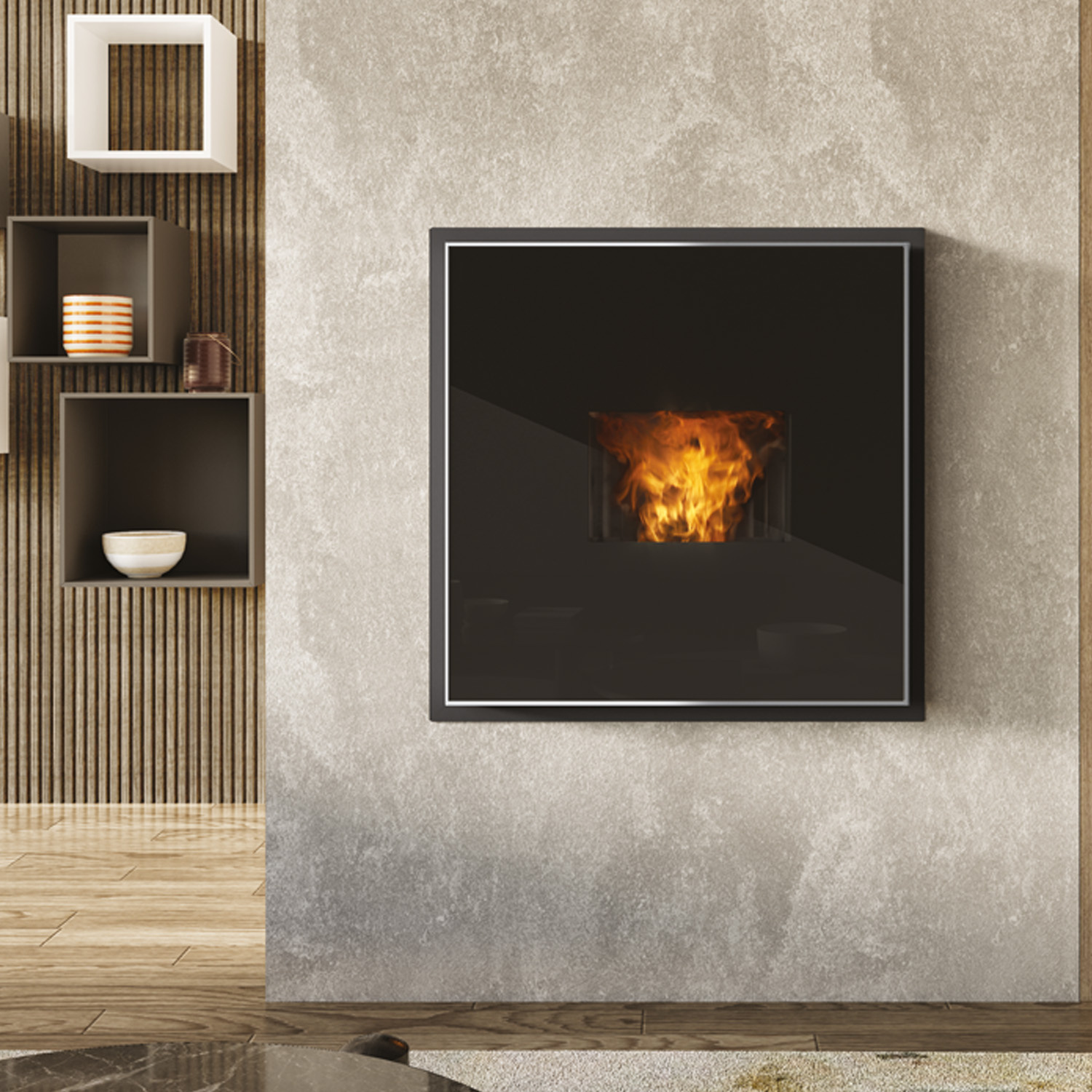

Das Modell Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz ist ein Einbaugerät, das Wohnraum und Heizungswasser zugleich erwärmt. Der Korpus besteht aus Cortenstahl, die Tür mit Magic-Glas zeigt die Flamme im Betrieb und verbirgt den Feuerraum im ausgeschalteten Zustand. Pellets füllen Sie über eine Schublade an der Front nach.
Von 16,5 kW Nennwärmeleistung gehen 11 kW ins Heizungswasser und 5,5 kW direkt an den Aufstellraum. Bei 90,5 % Wirkungsgrad erreicht das Gerät die Energieeffizienzklasse A+.
Besonderheiten & Vorteile
Ausstattung des Modells Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz im Überblick:

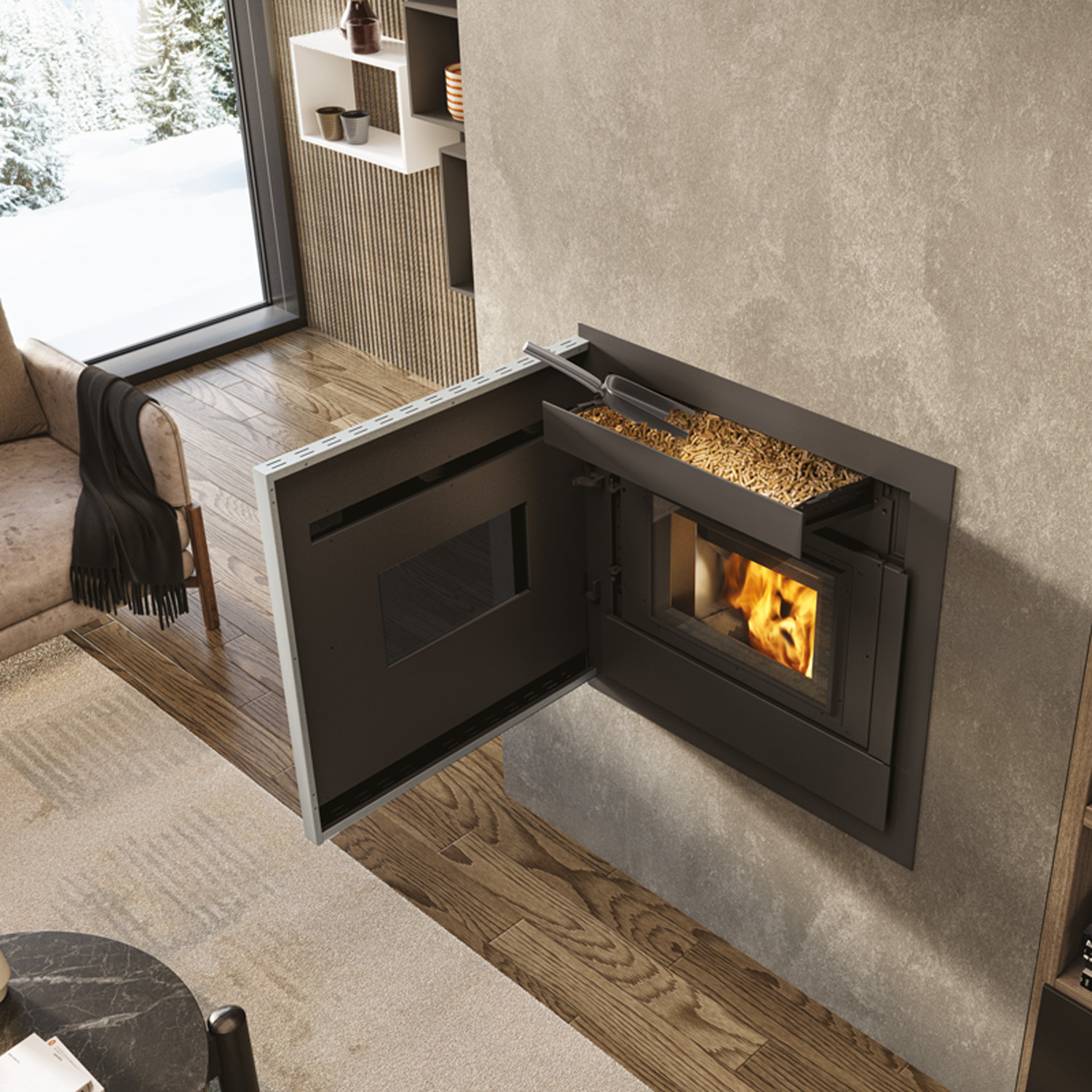

- Befüllung über Frontschublade: Die Pellets füllen Sie über eine Schublade vorn ein – auch im eingebauten Zustand bequem erreichbar.
- Ausziehbar auf Gleitschienen: Für die Reinigung ziehen Sie den Einsatz auf Gleitschienen nach vorn heraus.
- Integriertes Hydraulik-Kit: Die komplette Hydraulik ist bereits an Bord – das vereinfacht den Anschluss an die Zentralheizung.
- Funkfernbedienung und WLAN: Bedienen Sie den Einsatz per Funkfernbedienung oder über das integrierte WLAN vom Smartphone aus.
- Tages- und Wochenprogramm: Das Zeitprogramm startet den Einsatz zu festen Zeiten – die Räume sind warm, wenn Sie aufstehen oder heimkommen.
- Doppelte Verschlusstür: Die Feuerraumtür schließt zweifach und hält den Brennraum dicht.
- Automatische Zündung und Abbrandsteuerung: Die Pellets werden elektrisch gezündet, danach regelt die Elektronik die Verbrennung – ein Nachjustieren von Hand entfällt.
Anwendung & Einsatzbereich
Das Modell Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz wird in den Heizkreis eingebunden; die komplette Hydraulik ist bereits an Bord. Der Wasserinhalt beträgt 12 Liter, das Ausdehnungsgefäß fasst 6 Liter; zulässig sind bis zu 2,5 bar Betriebsdruck und 80 °C Betriebstemperatur. Die Einbindung in Ihre bestehende Heizung plant Ihr Heizungsfachbetrieb.
Abgasseitig schließen Sie das Gerät über ein Rauchrohr mit Ø 80 mm oben an. Der Schornstein muss bei Nennwärmeleistung 11 Pa Förderdruck liefern; eine Mehrfachbelegung ist nicht zulässig. Die Verbrennungsluft kann über einen Anschluss mit Ø 50 mm an der Rückseite von außen zugeführt werden. Laut Hersteller ist das Gerät dennoch nicht luftdicht und arbeitet damit raumluftabhängig: Bei einer Lüftungsanlage oder Dunstabzugshaube ist in der Regel ein Unterdruckwächter nötig – stimmen Sie den Betrieb vorab mit Ihrem Schornsteinfeger ab.
Zu brennbaren Materialien halten Sie hinten 33 cm, seitlich 150 cm und nach vorn 200 cm Abstand. Vor der Scheibe sollten weder Teppiche noch Möbel oder Vorhänge stehen. Der Aufstellraum muss mindestens 27,5 m³ groß sein.
Der Einsatz ist 70 cm hoch, 78 cm breit und 58 cm tief und wiegt 165 kg. Zur Reinigung ziehen Sie ihn auf Gleitschienen nach vorn heraus.
Das Gerät verbrennt ausschließlich Holzpellets. In den Vorratsbehälter passen 18 kg; bei Nennwärmeleistung liegt der Verbrauch bei 3,8 kg pro Stunde, eine Füllung reicht je nach Leistung für 5 bis 12 Stunden.
Zulassungen & Normen
Für das Modell Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz liegen folgende Nachweise vor:
- Ökodesign-Richtlinie 2009/125/EG – Erfüllt die europäischen EcoDesign-Anforderungen an Wirkungsgrad und Emissionen. Die gemessenen Werte liegen bei 235 mg/m³ CO und 15 mg/m³ Staub.
- EN 16510 – Europäische Prüfnorm für Feuerstätten für feste Brennstoffe.
- CE-Kennzeichnung – Niederspannungs- (2014/35/EU), EMV- (2014/30/EU) und RoHS-Richtlinie (2011/65/EU) für Steuerung, Gebläse und Hydraulik.
- Energielabel A+ – Einstufung nach Verordnung (EU) 2015/1186.
Text wurde mit Hilfe von KI erstellt
FAQ: Häufige Fragen zum Edilkamin PELLKAMIN H 17 wassergeführten Pelleteinsatz
Wie viel Wärme liefert das Modell Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz an die Heizung?
Von den 16,5 kW Nennwärmeleistung gehen 11 kW ins Heizungswasser, 5,5 kW gibt das Gerät direkt an den Aufstellraum ab. Edilkamin nennt ein Raumheizvermögen von bis zu 430 m³. Ob das Gerät Ihre Heizung ergänzt oder in der Übergangszeit allein den Wärmebedarf deckt, hängt von Heizlast, Dämmstandard und Hydraulik ab. Eine Heizlastberechnung durch Ihren Fachbetrieb schafft hier Klarheit.
Was brauche ich für den Anschluss an den Heizkreis?
Das Hydraulik-Kit ist bereits integriert, die wichtigsten Komponenten sind also an Bord. Für die Einbindung benötigen Sie Vor- und Rücklauf zu Ihrem Heizsystem sowie einen Heizungsfachbetrieb, der die Anlage dimensioniert und in Betrieb nimmt. Der Wasserinhalt liegt bei 12 Litern, das Ausdehnungsgefäß fasst 6 Liter. Ein Stromanschluss mit 230 V versorgt Elektronik und Hydraulik-Kit.
Welche Anforderungen stellt das Modell Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz an Schornstein und Zuluft?
Das Rauchrohr mit Ø 80 mm wird oben angeschlossen, der Schornstein muss bei Nennwärmeleistung 11 Pa Förderdruck bereitstellen. Eine Mehrfachbelegung ist nicht zulässig. Die Verbrennungsluft lässt sich über einen Anschluss mit Ø 50 mm an der Rückseite von außen zuführen. Laut Hersteller ist das Gerät trotzdem nicht luftdicht und damit raumluftabhängig – in Häusern mit Lüftungsanlage ist in der Regel ein Unterdruckwächter erforderlich. Ihr Schornsteinfeger prüft vorab, ob der vorhandene Schornstein passt.
Wie steuere ich den Einsatz?
Bedienen lässt sich der Einsatz per Funkfernbedienung oder über das integrierte WLAN vom Smartphone aus. Mit der Tages- und Wochenprogrammierung legen Sie feste Heizzeiten fest. Zündung und Verbrennung regelt die Elektronik selbstständig, Sie müssen also weder anzünden noch nachjustieren. Für eine klare Sicht auf die Flamme sorgt die Scheibenspülung, die Ablagerungen an der Glaskeramikscheibe reduziert. Die Asche fängt ein herausnehmbarer Aschekasten auf.
Wie viel Platz braucht das Modell Edilkamin PELLKAMIN H 17 wassergeführter Pelleteinsatz?
Der Einsatz ist 70 cm hoch, 78 cm breit und 58 cm tief. Zu brennbaren Materialien gelten hinten 33 cm, seitlich 150 cm und nach vorn 200 cm Abstand. Rechnen Sie vor allem nach vorn genügend freie Fläche ein, damit Möbel und Textilien außerhalb der Strahlungszone bleiben. Mit 165 kg Gewicht sollten Sie die Tragfähigkeit des Bodens prüfen und die Montage zu zweit durchführen. Der Aufstellraum muss mindestens 27,5 m³ umfassen.
Welche Wartung braucht das Gerät?
Im Alltag leeren Sie den herausnehmbaren Aschekasten und saugen Brennschale und Feuerraum regelmäßig aus – wie oft, hängt von Pelletqualität und Laufzeit ab. Für die gründliche Reinigung ziehen Sie den Einsatz auf Gleitschienen nach vorn heraus. Die Scheibenspülung hält die Sicht auf die Flamme länger klar. Einmal pro Heizsaison sollte ein Fachbetrieb das Gerät warten und dabei auch Abgaswege und hydraulische Komponenten prüfen. Zusätzlich kontrolliert der Schornsteinfeger die Anlage regelmäßig.
|
Edilkamin – Italienische Heiztechnik seit 1963 Edilkamin ist ein familiengeführter Hersteller mit Hauptsitz in Lainate bei Mailand, der seit 1963 Kaminöfen, Pelletöfen, Kamineinsätze und Heizkessel entwickelt. Die Fertigung erfolgt an sechs europäischen Produktionsstandorten und verbindet hochautomatisierte Prozesse mit italienischer Handwerkskunst. Technologien wie das Fire Control System zur elektronischen Verbrennungssteuerung und das Autoclean-System sorgen für effizientes, emissionsarmes Heizen. |
- Nennwärmeleistung
- 16,5 kW
- Nennwärmeleistung wasserseitig
- 11 kW
- Nennwärmeleistung luftseitig
- 5,5 kW
- Wirkungsgrad
- 90,5 %
- Max. Raumheizvermögen
- 430 m³
- CO-Emission
- 235 mg/cm³
- Feinstaubemission
- 15 mg/m³
- Abgasmassenstrom
- 11,3 g/s
- Abgastemperatur am Stutzen
- 180 °C
- Brenndauer
- 5 h - 12 h
- Mindestabstand zu brennbaren Materialien
- hinten 330 mm - seitlich 1500 mm - vorne 2000 mm
- Maße (H x B x T)
- 700 x 780 x 580 mm
- Gewicht
- 165 kg
- Ø Rauchrohranschluss
- 80 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 50 mm
- Richtung Zuluftanschluss
- hinten
- Material Brennraum
- Stahl
- Material Verglasung
- Glaskeramik
- Zugelassener Brennstoff
- Pellets
- Brennstoffverbrauch
- 3,8 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung
- 11 Pa
- Fassungsvermögen Pelletbehälter
- 18 kg
- Spannung
- 230 V
- Mehrfachbelegung / Bauart
- Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten
- Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien
- 2011/65/EU, 2014/30/EU, 2014/35/EU, 2015/1186, CE, EN 16510, EcoDesign-Richtlinie, Ökodesign-Richtlinie 2009/125/EG
- Hinweis
- Wasserinhalt 12 l; Volumen Ausdehnungsgefäß 6 l; maximaler Betriebsdruck 2,5 bar; maximale Betriebstemperatur 80 °C; Mindestvolumen des Aufstellraums 27,5 m³. Das Gerät ist nicht luftdicht, auch wenn die Verbrennungsluft direkt von außen zugeführt wird (raumluftabhängiger Betrieb).
- Nennwärmeleistung
- 16,5 kW
- Nennwärmeleistung wasserseitig
- 11 kW
- Nennwärmeleistung luftseitig
- 5,5 kW
- Wirkungsgrad
- 90,5 %
- Max. Raumheizvermögen
- 430 m³
- CO-Emission
- 235 mg/cm³
- Feinstaubemission
- 15 mg/m³
- Abgasmassenstrom
- 11,3 g/s
- Abgastemperatur am Stutzen
- 180 °C
- Brenndauer
- 5 h - 12 h
- Mindestabstand zu brennbaren Materialien
- hinten 330 mm - seitlich 1500 mm - vorne 2000 mm
- Maße (H x B x T)
- 700 x 780 x 580 mm
- Gewicht
- 165 kg
- Ø Rauchrohranschluss
- 80 mm
- Richtung Rauchrohranschluss
- oben
- Ø Externe Zuluft
- 50 mm
- Richtung Zuluftanschluss
- hinten
- Material Brennraum
- Stahl
- Material Verglasung
- Glaskeramik
- Zugelassener Brennstoff
- Pellets
- Brennstoffverbrauch
- 3,8 kg/h
- Notwendiger Förderdruck bei Nennwärmeleistung
- 11 Pa
- Fassungsvermögen Pelletbehälter
- 18 kg
- Spannung
- 230 V
- Mehrfachbelegung / Bauart
- Nein/Bauart 2
- Integrierte Scheibenspülung
- Aschekasten
- Entnehmbar
- Erfüllte Normen, Zulassungen und Richtlinien
- 2011/65/EU, 2014/30/EU, 2014/35/EU, 2015/1186, CE, EN 16510, EcoDesign-Richtlinie, Ökodesign-Richtlinie 2009/125/EG
- Hinweis
- Wasserinhalt 12 l; Volumen Ausdehnungsgefäß 6 l; maximaler Betriebsdruck 2,5 bar; maximale Betriebstemperatur 80 °C; Mindestvolumen des Aufstellraums 27,5 m³. Das Gerät ist nicht luftdicht, auch wenn die Verbrennungsluft direkt von außen zugeführt wird (raumluftabhängiger Betrieb).
